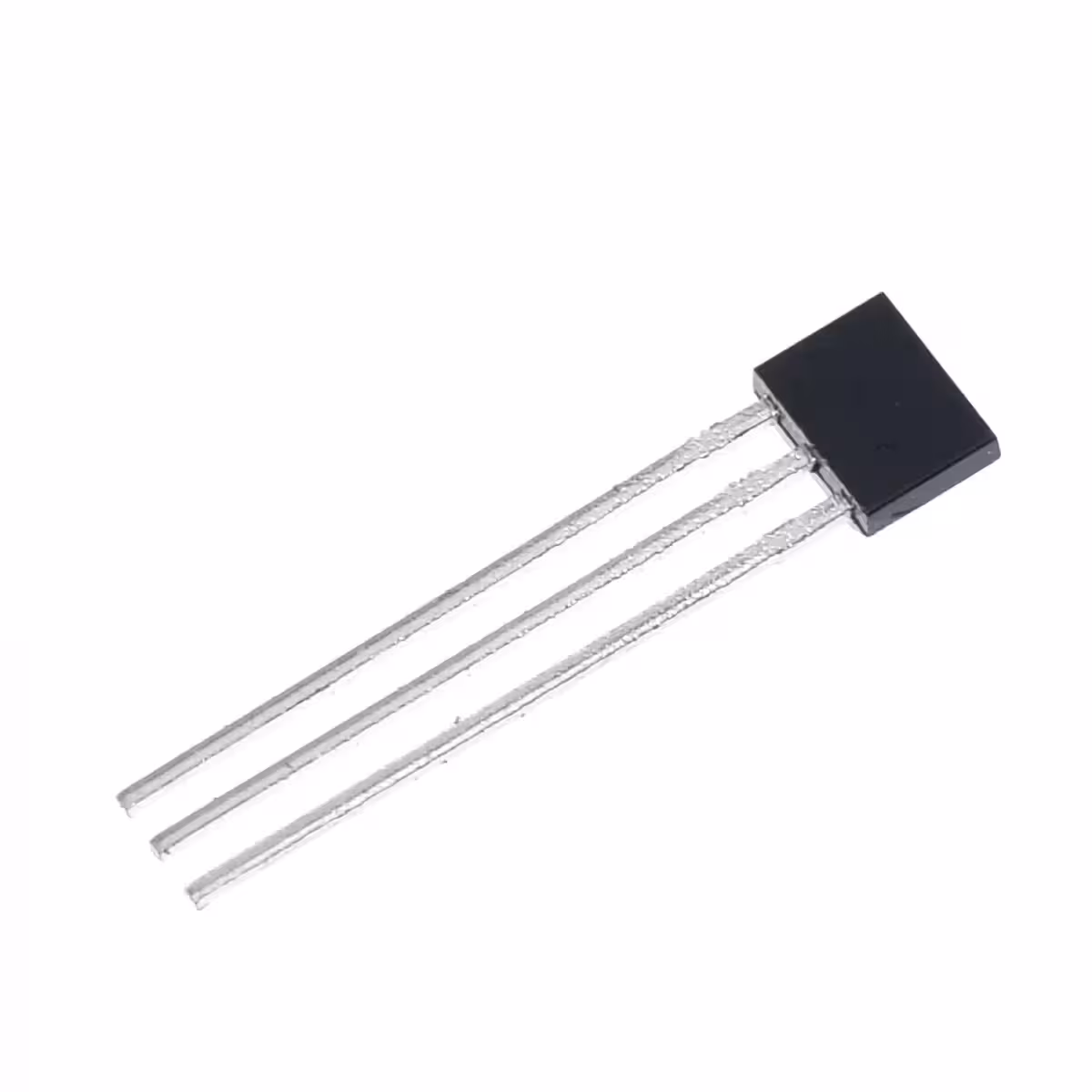

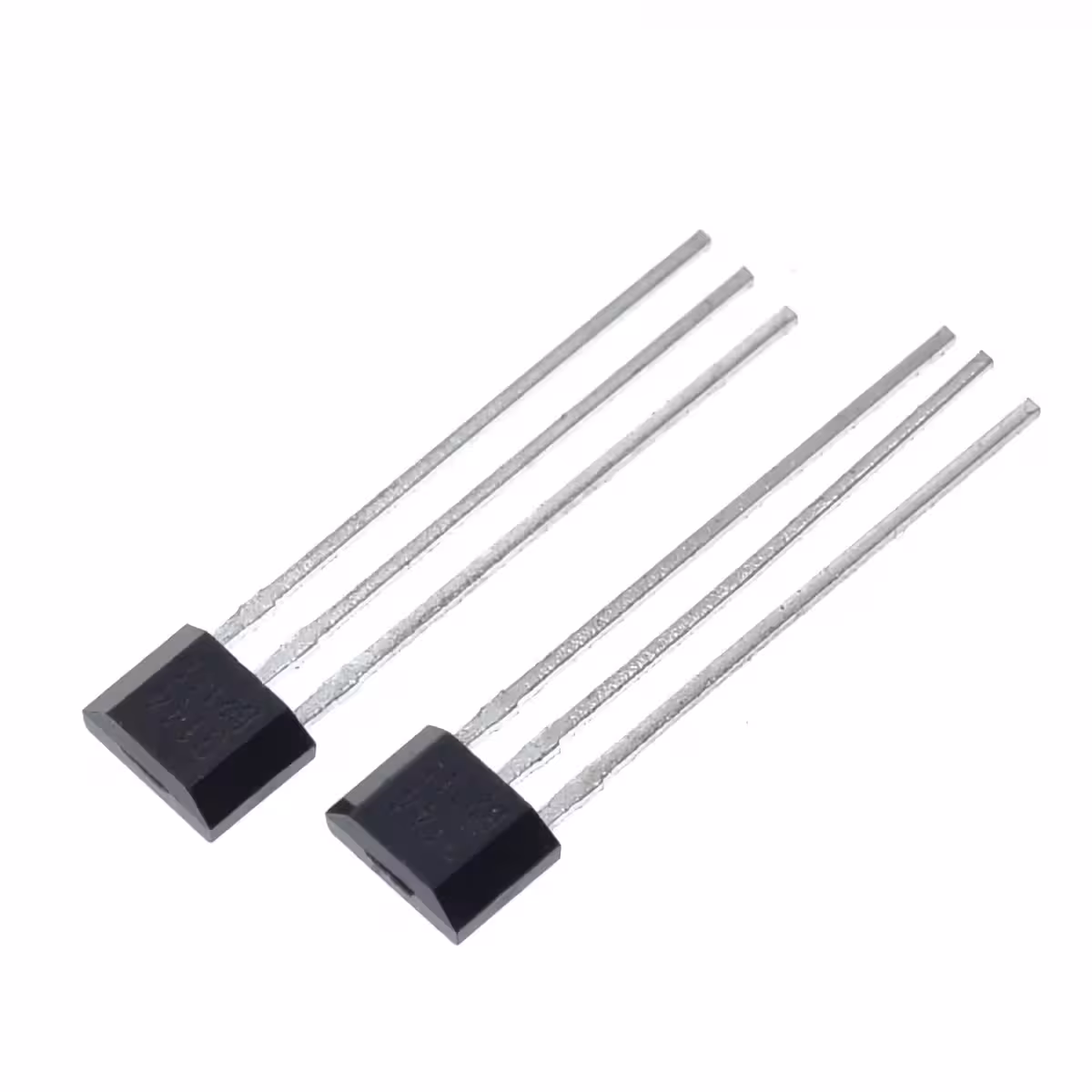

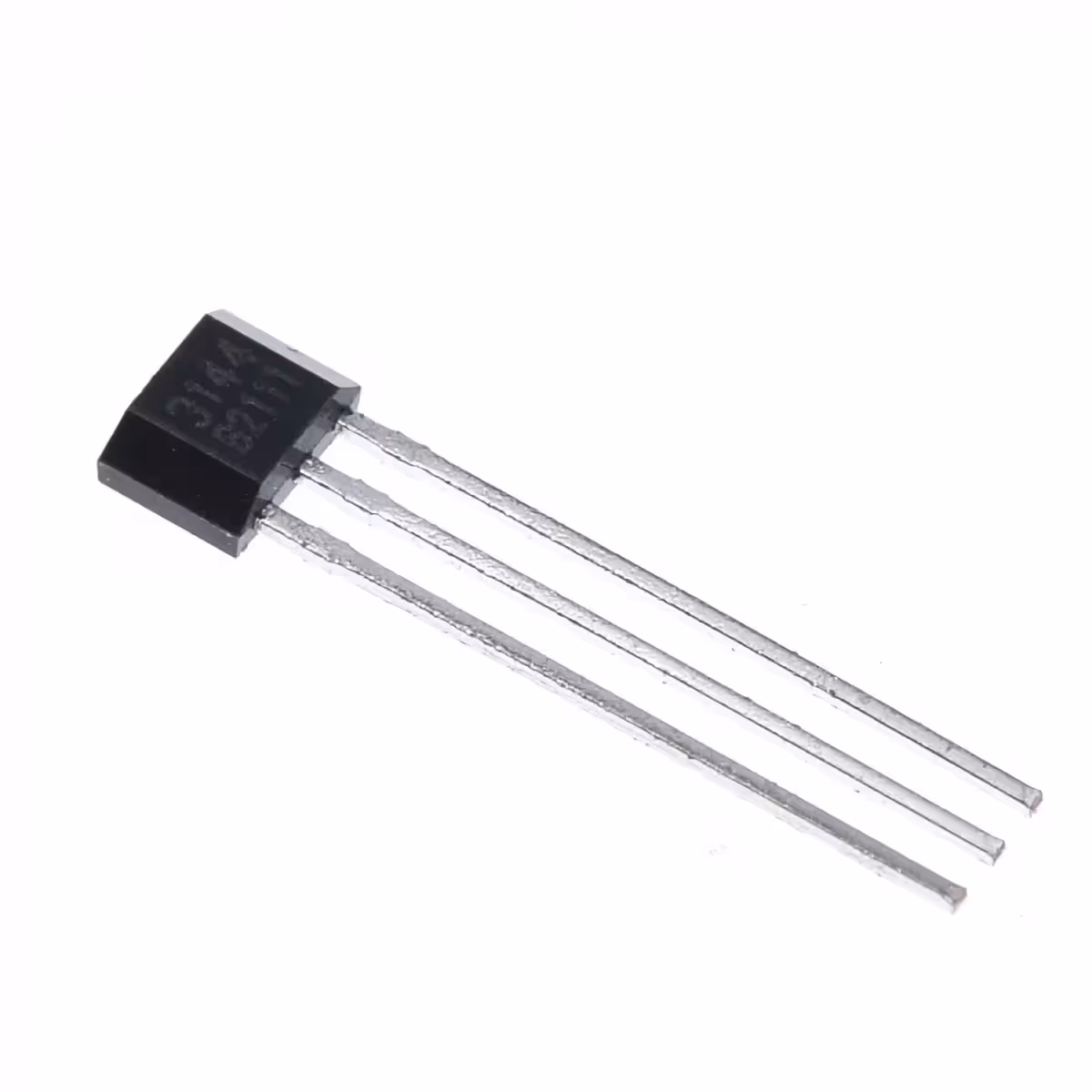

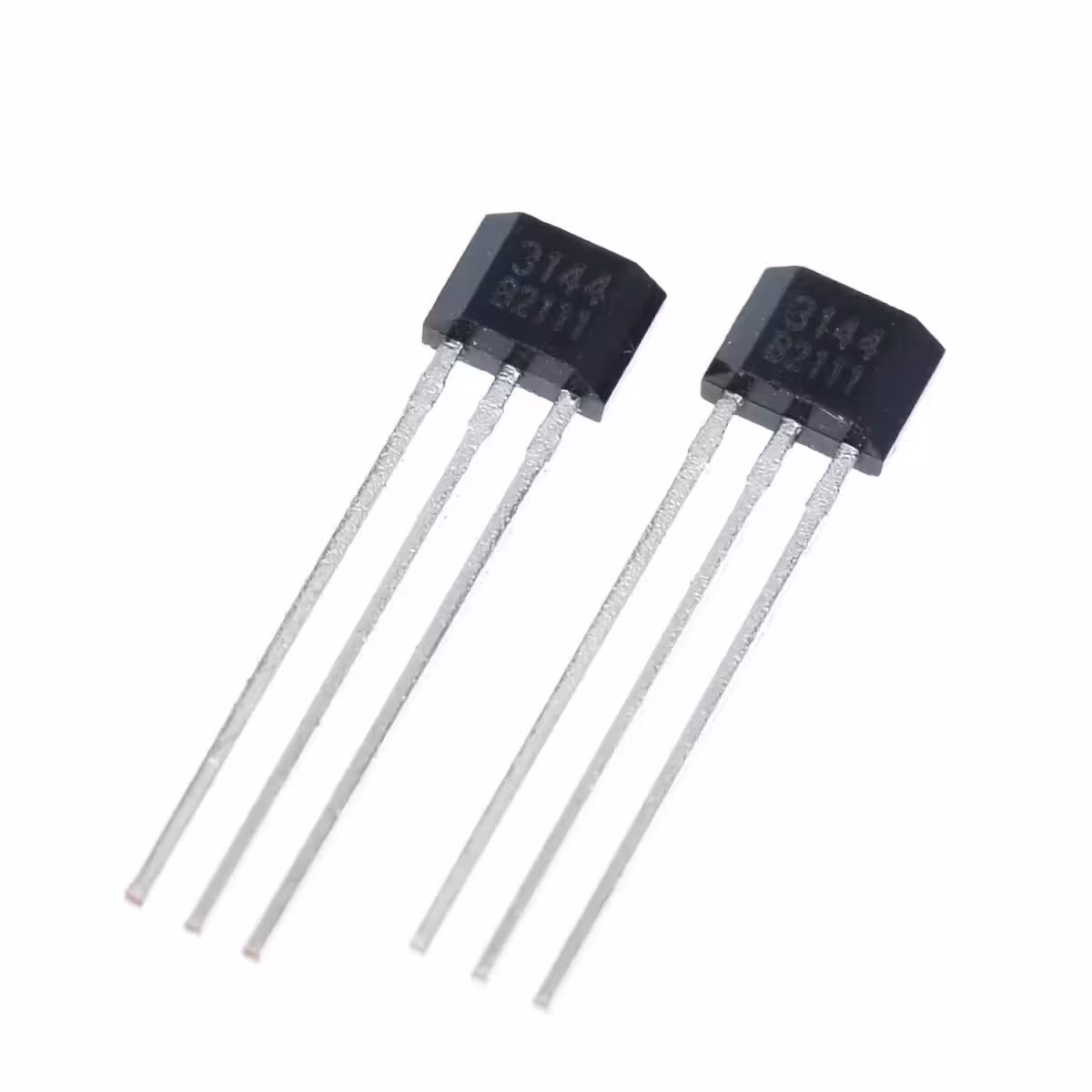

Capteurs à effet Hall bipolaires pour moteur BLDC – Lot de 3 pour une réparation complète
Votre moteur électrique vibre au démarrage, émet des bruits anormaux ou refuse tout simplement de se lancer ? Les capteurs à effet Hall sont souvent les premiers responsables. Ce lot de 3 capteurs magnétiques bipolaires est la solution idéale pour remettre en état les moteurs BLDC de vos vélos électriques, trottinettes, scooters et hoverboards, sans avoir à remplacer l’intégralité du moteur ou le contrôleur.
Note : Le lot contient 3 capteurs identiques, soit la quantité nécessaire pour un remplacement complet sur un moteur BLDC standard à 3 phases.
Pourquoi choisir ce lot ? (Avantages clés) :
- Compatibilité étendue — Remplace directement les modèles A3144E, OH3144, Y3144, SS441A, 41F, OH41, SH41, SS41F, S41, SS49E, OH49E, 49E sans aucune modification.
- Détection bipolaire — Répond aux champs magnétiques dans les deux directions, éliminant les erreurs de commutation responsables des vibrations ou des blocages sous charge.
- Installation simple — 3 broches standard (VCC +5V, GND, Signal) pour une connexion directe sans adaptateur complexe.
- Réparation durable — En remplaçant les 3 capteurs simultanément, vous évitez le risque de panne récurrente sur les autres composants vieillissants.
- Solution économique — Une alternative bien moins coûteuse que le remplacement complet du moteur ou du contrôleur (10 à 30 fois plus cher).
Détails techniques et fonctionnement
Chaque capteur utilise l’effet Hall pour détecter les variations du champ magnétique du rotor. Il transmet ensuite un signal numérique au contrôleur, lui permettant de synchroniser précisément la commutation des phases. Sans cette information, le moteur ne peut pas démarrer en douceur, voire ne démarre pas du tout.
Le signal de sortie varie entre 0V et 3,2V. La connexion au moteur s’effectue via une fiche à 5 fils : 2 pour l’alimentation (+5V et GND) et 3 fils de signal (un par capteur). Cette configuration est standard sur la majorité des moteurs 36V et 48V équipant les engins de déplacement personnel.
Comment tester un capteur suspect : Approchez un aimant du capteur tout en mesurant la tension sur la broche de signal avec un multimètre. Si la valeur ne varie pas entre 0V et ~3,2V, le capteur est défectueux. Si le test est concluant, vérifiez le câblage en sortie de moteur ainsi que l’état de votre contrôleur.
| Paramètre | Détails |
|---|---|
| Type de capteur | Magnétique bipolaire (effet Hall) |
| Modèles compatibles | A3144E, OH3144, Y3144, SS441A, 41F, OH41, SH41, SS41F, S41, SS49E, OH49E, 49E |
| Tension d’alimentation | +5V DC |
| Tension signal de sortie | 0V – 3,2V (numérique) |
| Nombre de broches | 3 (VCC, GND, Signal) |
| Type de connecteur moteur | Fiche 5 fils (2 alim + 3 signaux) |
| Applications | Vélo, trottinette, scooter électrique, hoverboard |
| Quantité | 3 capteurs |
Contenu du colis
- 3x Capteur à effet Hall magnétique bipolaire (compatible A3144E, 41F, SS41F et équivalents)
Questions fréquentes
Comment savoir si les capteurs sont en cause ?
Les symptômes classiques sont : un moteur qui ne démarre pas, qui vibre fortement ou qui se bloque en charge. Test rapide : approchez un aimant de chaque capteur et mesurez la tension sur la broche de signal. Elle doit osciller entre 0V et ~3,2V. Si la tension reste fixe, le capteur est HS.
Sont-ils compatibles avec mon moteur ?
Si votre moteur utilise des capteurs de type A3144, 41F, SS41F ou l’un des modèles listés dans le tableau, la compatibilité est assurée. Cela couvre la grande majorité des moteurs BLDC 36V et 48V du marché.
Pourquoi remplacer les 3 si un seul semble défectueux ?
Les capteurs subissent la même usure et ont le même nombre d’heures de fonctionnement. Si l’un a lâché, les deux autres sont probablement en fin de vie. Remplacer le lot complet vous garantit une tranquillité d’esprit sur le long terme.
L’installation est-elle difficile ?
Elle nécessite l’ouverture du carter moteur. Nous vous conseillons de prendre des photos des branchements avant démontage pour faciliter le remontage. Aucune compétence en électronique de pointe n’est requise, un niveau de bricolage intermédiaire suffit.
