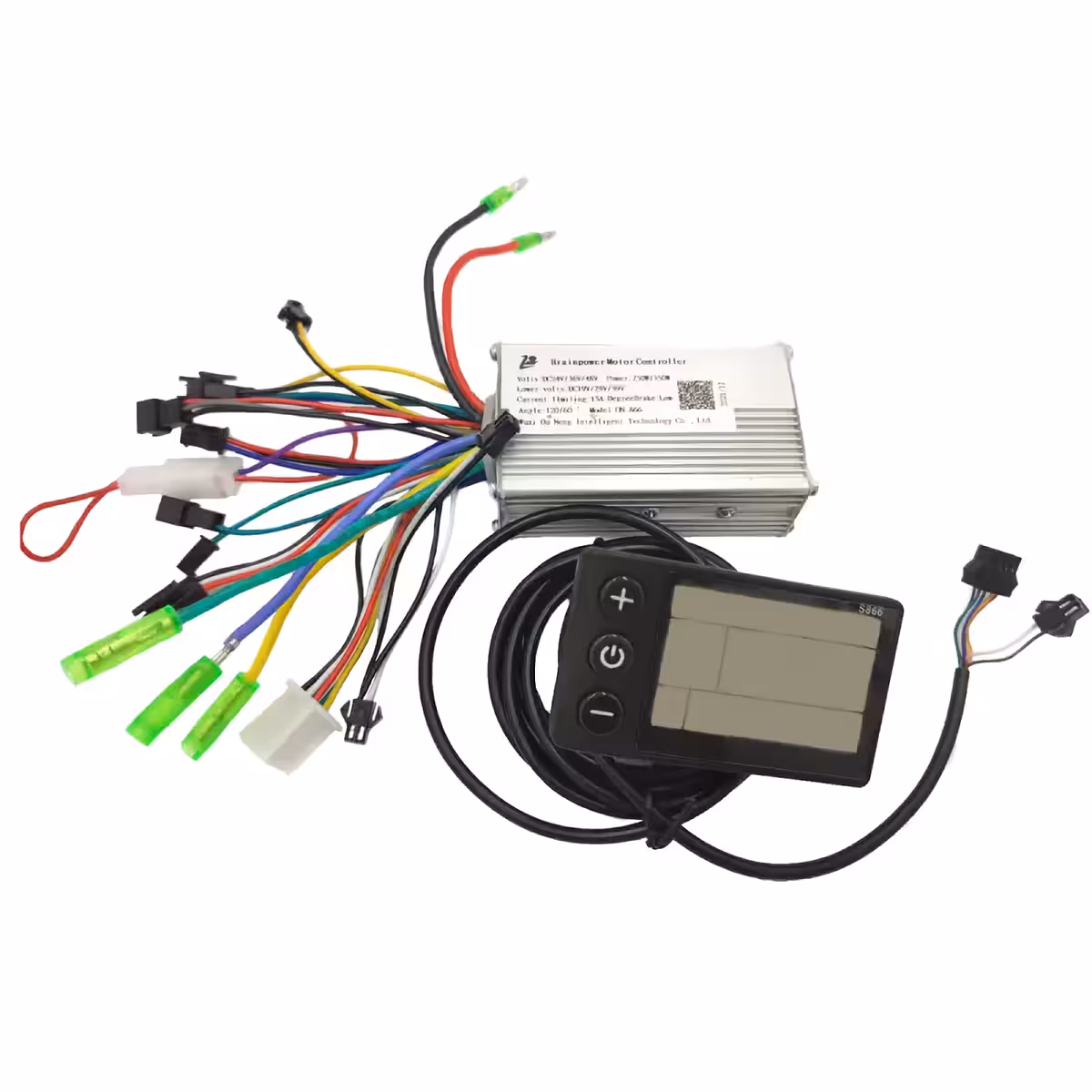

Kit contrôleur avec display S866 – Prenez le contrôle total de votre vélo électrique sans prise de tête
Votre ancien contrôleur a rendu l’âme ou vous souhaitez moderniser l’ensemble du système électronique de votre VAE ? Ce kit combinant un contrôleur et un écran S866 résout le problème en un seul achat. Il est compatible avec les moteurs brushless (sans balais) en 24V et 36V pour des puissances de 250W et 350W — soit pratiquement tous les vélos à assistance électrique standard du marché.
Remarque : Ce kit est exclusivement destiné aux moteurs sans balais (brushless). Vérifiez bien la tension et la puissance de votre moteur avant de passer commande.
Pourquoi choisir ce kit ? (Avantages clés) :
- Compatibilité 24V / 36V — prend en charge les tensions de batterie les plus courantes, sans avoir à acheter des kits séparés selon votre configuration
- Détection automatique 120° / 60° — le contrôleur identifie de lui-même le type de capteurs Hall de votre moteur, sans réglage manuel fastidieux
- 20 paramètres programmables (P01 à P20) — ajustez le PAS, la limitation de vitesse, la taille de roue, le courant maximal et bien plus directement depuis l’écran
- Courant nominal de 20A — stabilité à pleine puissance, avec protection automatique contre les surcharges pour les moteurs de 250W et 350W
- Protection contre la décharge profonde — coupure automatique à 19V ou 29V selon la tension de la batterie pour préserver vos accus
- Installation sans modification du faisceau — connecteurs standardisés et câblage inclus, pour un montage en moins de 30 minutes
Détails et Performances
Ce contrôleur fonctionne exclusivement avec des moteurs brushless (sans balais) et garantit un fonctionnement silencieux, dénué de vibrations parasites. Son intensité de 20A le rend également compatible avec des moteurs de 500W, à condition que la tension reste dans les limites admises.
L’écran S866 affiche en temps réel la vitesse, l’état de la batterie, la distance parcourue ainsi que le niveau d’assistance PAS actif. Le menu de configuration s’ouvre en 3 secondes : ajustez vos paramètres et quittez — pas de manuels interminables ni de réglages obscurs. La fonction régulateur de vitesse (cruise control) (P17) maintient une allure constante sans garder la main sur l’accélérateur — idéal sur les longs trajets rectilignes.
| Paramètre | Valeur / Détail |
|---|---|
| Tension de fonctionnement | 24V / 36V |
| Puissance nominale | 250W (24V) / 350W (36V) |
| Courant nominal | 20A |
| Tension minimale de batterie | 19V (24V) / 29V (36V) |
| Type de moteur compatible | Brushless (sans balais) |
| Détection moteur | Automatique 120° / 60° |
| Écran inclus | LCD S866 |
| Nombre de paramètres programmables | 20 (P01 – P20) |
| Assistance au pédalage (PAS) | Oui – niveaux configurables (P05) |
| Fonction régulateur de vitesse | Oui (P17) |
| Unités de vitesse | km/h ou mph (P02) |
| Limitation de vitesse | Oui (P08) |
Instructions de Programmation et d’Utilisation
- Allumez l’écran S866 et accédez au menu en maintenant le bouton MODE enfoncé pendant 3 secondes.
- Naviguez entre les paramètres à l’aide des boutons + et – ; confirmez votre choix avec MODE.
- P01 – Règle la luminosité du rétroéclairage selon la luminosité ambiante.
- P02 – Permet de choisir l’unité de mesure : km/h ou mph.
- P03 – Définit la tension de la batterie (24V / 36V) pour assurer une protection anti-décharge correcte.
- P05 – Paramètre le nombre de niveaux d’assistance PAS disponibles.
- P06 / P07 – Indiquez la taille de la roue et le nombre d’aimants pour un calcul précis de la vitesse.
- P08 – Configure la limitation de vitesse maximale.
- P14 – Ajuste le courant maximal en fonction de la puissance du moteur.
- P16 – Permet de réinitialiser le compteur kilométrique total (ODO) si nécessaire.
- P17 – Active ou désactive la fonction régulateur de vitesse automatique.
- Quittez le menu en maintenant MODE ou patientez quelques secondes pour une sortie automatique en cas d’inactivité.
Contenu du Colis
- 1x Contrôleur brushless 24V / 36V – 250W / 350W / 20A
- 1x Écran LCD S866
- Faisceau de raccordement inclus
Questions Fréquentes
Est-ce compatible avec tous les vélos électriques ?
Avec tous les vélos équipés d’un moteur brushless de 24V ou 36V d’une puissance de 250W à 350W. Ne fonctionne pas avec les moteurs à balais (brushed). Il peut également convenir à des moteurs de 500W si la tension reste dans les limites acceptées.
Puis-je utiliser ce kit avec un moteur de 500W ?
Oui, dans des conditions normales d’utilisation. Le contrôleur délivre 20A, ce qui le rend compatible avec des moteurs de 500W. Les performances optimales garanties restent toutefois celles comprises entre 250W et 350W.
L’écran S866 fonctionne-t-il avec n’importe quel contrôleur ?
Il est optimisé pour fonctionner avec le contrôleur fourni dans ce kit. La compatibilité avec d’autres contrôleurs dépend du protocole de communication, qui peut être configuré via le paramètre P20.
Dois-je connaître l’angle des capteurs Hall de mon moteur ?
Non. Le contrôleur détecte automatiquement si votre moteur possède des capteurs à 120° ou 60°. Si le moteur ne démarre pas correctement après l’installation, vérifiez d’abord les branchements des phases et les câbles des capteurs.
L’installation est-elle compliquée ?
Non, si vous avez déjà l’habitude de bricoler des vélos électriques. Les connecteurs sont standardisés et le câblage est fourni. Si c’est votre premier montage et que vous manquez d’expérience, nous vous conseillons de faire appel à un technicien.
