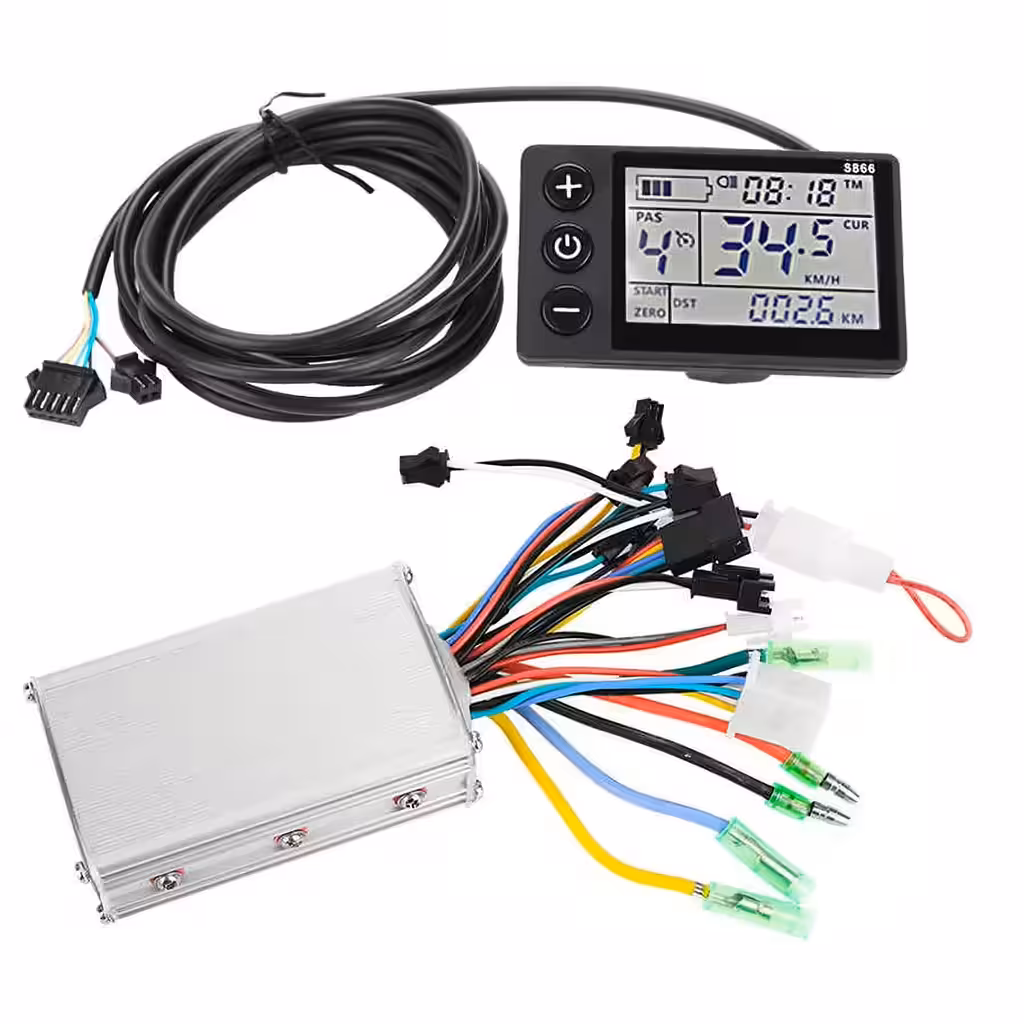

Kit Contrôleur avec Écran S866 – Maîtrisez votre vélo électrique en toute simplicité
Votre ancien contrôleur est défectueux ou vous souhaitez moderniser le système électronique de votre vélo ? Ce kit contrôleur avec écran S866 est la solution tout-en-un idéale. Il est compatible avec les moteurs brushless (sans balais) fonctionnant en 24V, 36V et 48V, pour des puissances de 250W et 350W, couvrant ainsi la grande majorité des vélos électriques du marché.
Note : Ce kit est exclusivement destiné aux moteurs sans balais (brushless). Veuillez vérifier la tension et la puissance de votre moteur avant toute commande.
Pourquoi choisir ce kit ? (Avantages clés) :
- Compatibilité étendue 24V / 36V / 48V — Une solution polyvalente qui s’adapte à la plupart des batteries sans nécessiter de configurations complexes.
- Détection automatique 120° / 60° — Le contrôleur identifie automatiquement le type de capteurs à effet Hall de votre moteur pour une installation simplifiée.
- 20 paramètres programmables (P01–P20) — Ajustez précisément le PAS, la limite de vitesse, la taille des roues ou encore l’intensité du courant directement via l’écran.
- Courant nominal 20A — Assure une stabilité optimale à pleine puissance, avec une protection automatique contre les surcharges pour les moteurs de 250W et 350W.
- Protection contre la décharge profonde — Coupure automatique à 19V / 29V / 39V (selon la tension) pour préserver la durée de vie de votre batterie.

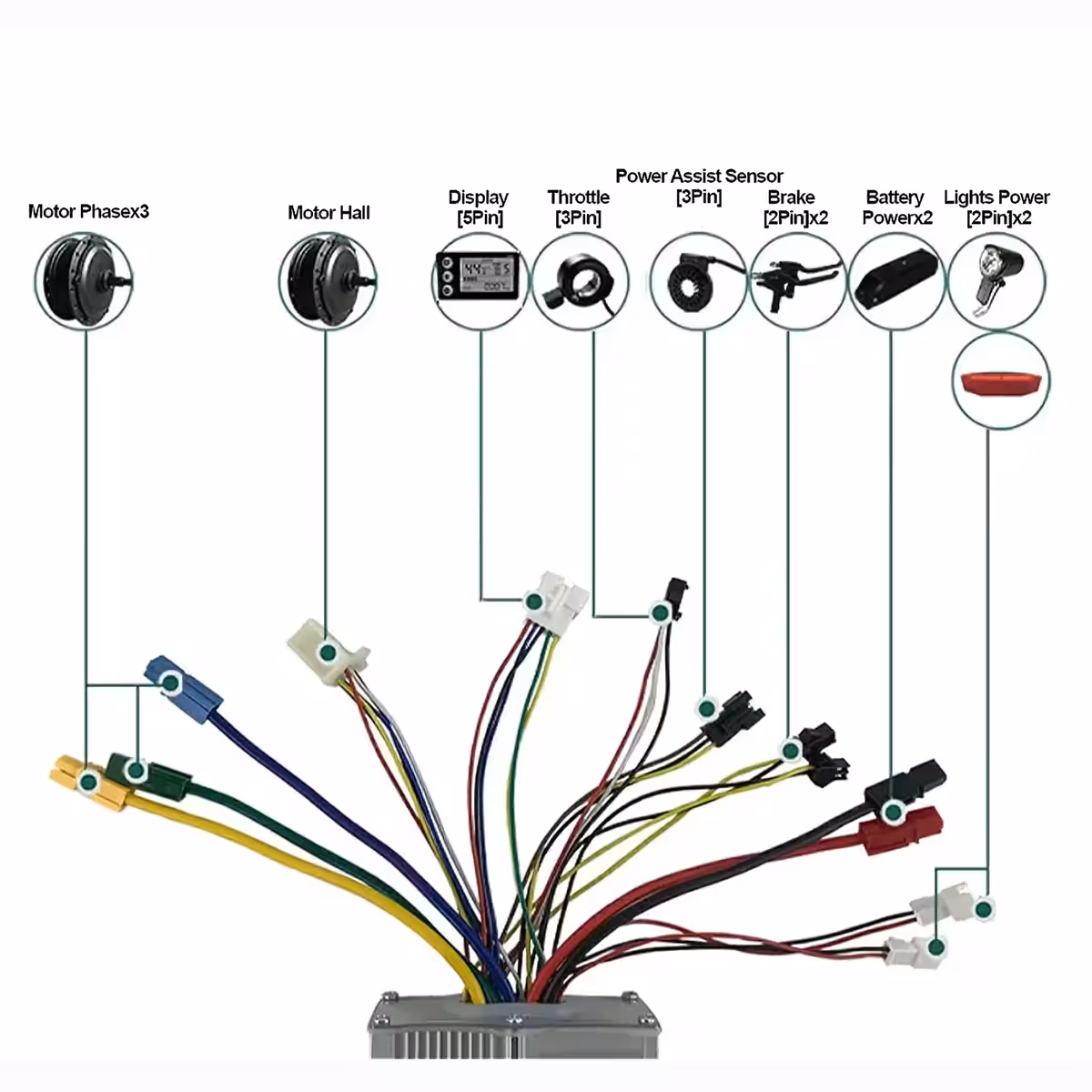

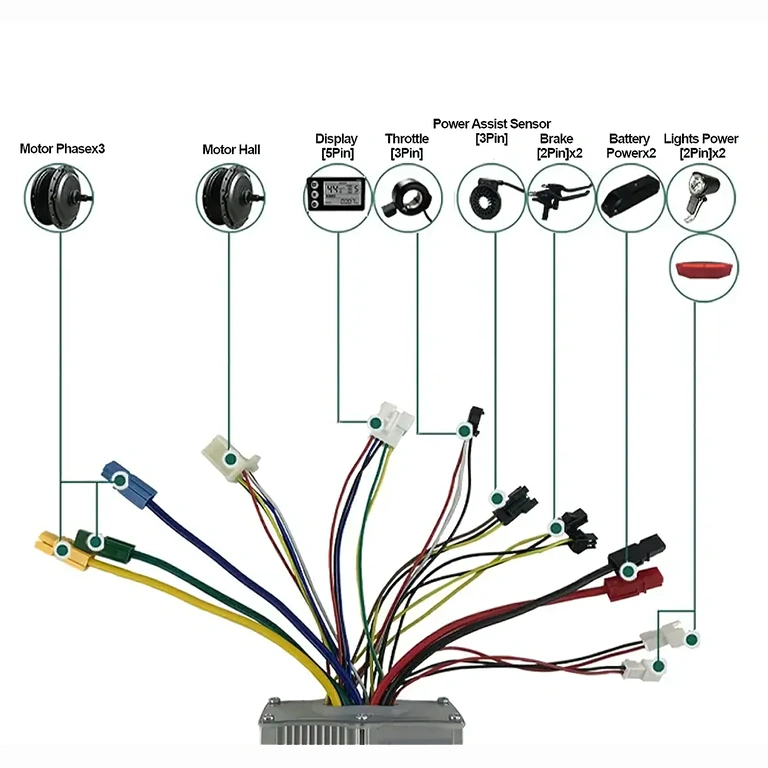

- Installation simplifiée — Connecteurs standardisés et câblage inclus pour une mise en place rapide et efficace.
Détails et Performances
Conçu pour les moteurs brushless, ce contrôleur garantit un fonctionnement silencieux et sans vibrations. Avec son courant de 20A, il peut également convenir à certains moteurs de 500W, sous réserve que la tension reste dans les limites autorisées.

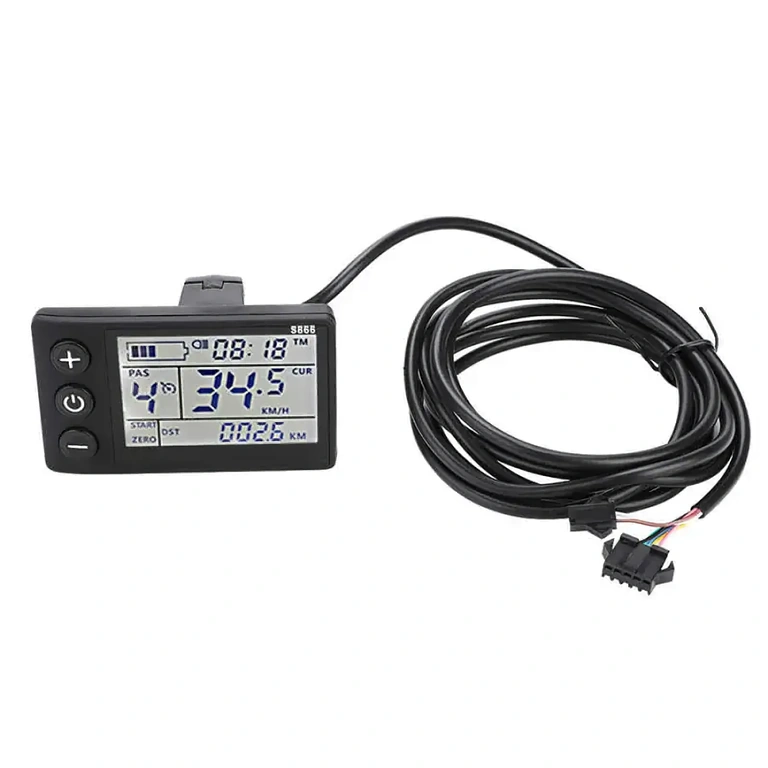

L’écran S866 affiche en temps réel votre vitesse, le niveau de charge de la batterie, la distance parcourue et le mode d’assistance (PAS) actif. Le menu de configuration est accessible en seulement 3 secondes, vous permettant d’ajuster vos réglages sans effort. La fonction régulateur de vitesse (cruise control) (P17) permet de maintenir une allure constante sans avoir à maintenir l’accélérateur, idéal pour les longs trajets.
| Paramètre | Valeur / Détail |
|---|---|
| Tension de fonctionnement | 24V / 36V / 48V |
| Puissance nominale | 250W (24V) / 350W (36V, 48V) |
| Courant nominal | 20A |
| Tension minimale (coupure) | 19V (24V) / 29V (36V) / 39V (48V) |
| Type de moteur compatible | Brushless (sans balais) |
| Détection moteur | Automatique 120° / 60° |
| Écran inclus | LCD S866 |
| Paramètres programmables | 20 (P01 – P20) |
| Assistance au pédalage (PAS) | Oui – niveaux configurables (P05) |
| Régulateur de vitesse | Oui (P17) |
| Unités de vitesse | km/h ou mph (P02) |
| Limitation de vitesse | Oui (P08) |
Guide de programmation et utilisation
- Allumez l’écran S866 et accédez au menu en maintenant le bouton MODE pendant 3 secondes.
- Naviguez entre les paramètres avec les boutons + et – ; validez votre choix avec MODE.
- P01 – Réglage de la luminosité de l’écran.
- P02 – Sélection de l’unité de mesure : km/h ou mph.
- P03 – Configuration de la tension de la batterie (24V / 36V / 48V) pour une protection optimale.
- P05 – Réglage du nombre de niveaux d’assistance PAS.
- P06 / P07 – Paramétrage de la taille de la roue et du nombre d’aimants pour une précision de vitesse accrue.
- P08 – Configuration de la limite de vitesse maximale.
- P14 – Ajustement du courant maximal selon la puissance du moteur.
- P16 – Réinitialisation du compteur kilométrique (ODO).
- P17 – Activation ou désactivation du régulateur de vitesse.
- Pour quitter le menu, maintenez MODE ou attendez quelques secondes d’inactivité.
Contenu du colis

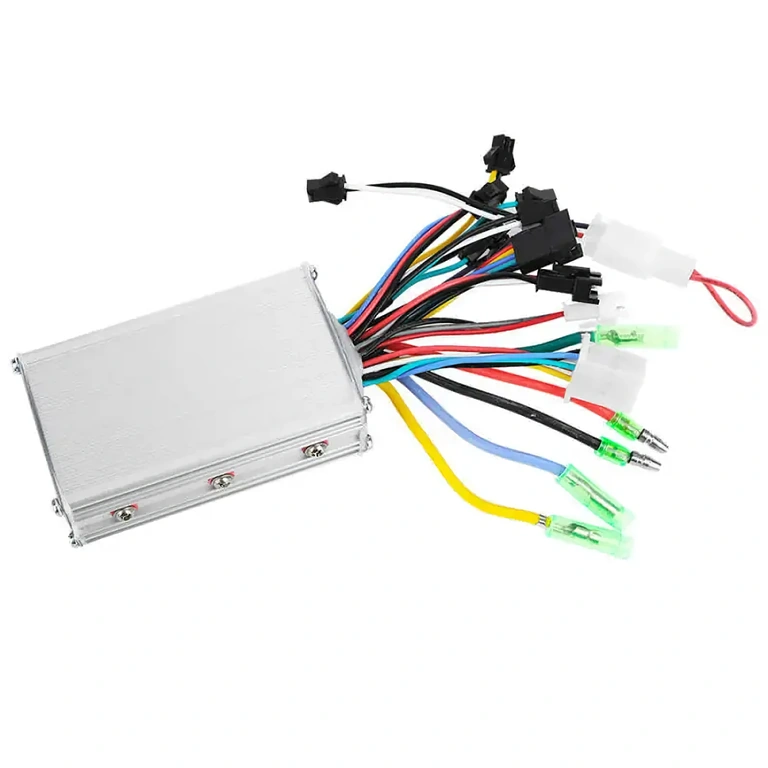

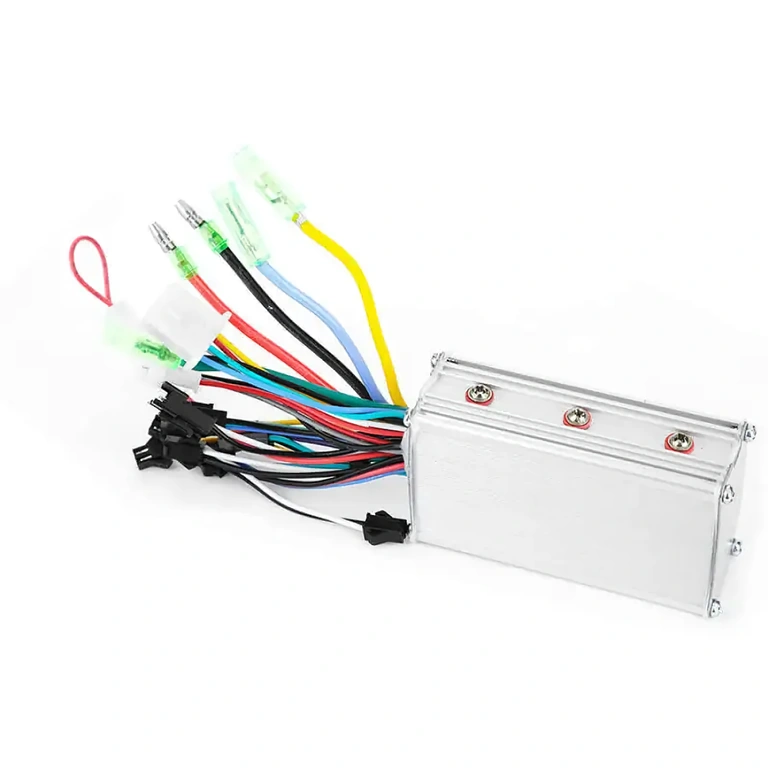

- 1x Contrôleur brushless 24V / 36V / 48V – 250W / 350W / 20A

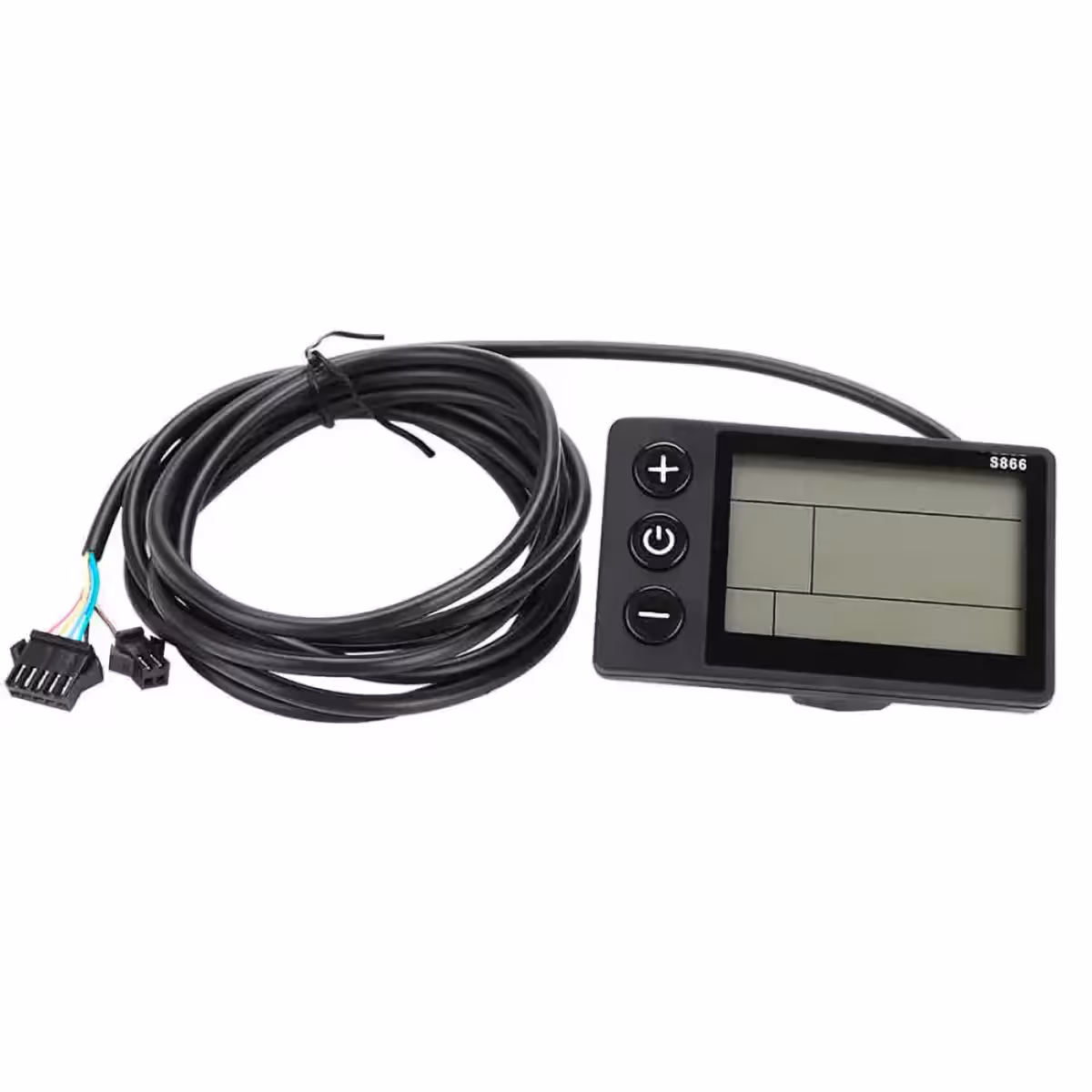

- 1x Écran LCD S866
- Câblage de connexion inclus
Questions fréquentes
Est-ce compatible avec tous les vélos électriques ?
Ce kit est compatible avec tout vélo équipé d’un moteur brushless de 24V, 36V ou 48V (250W–350W). Il ne fonctionne pas avec les moteurs à balais (brushed). Il peut supporter des moteurs de 500W si la tension est respectée.
Puis-je l’utiliser avec un moteur de 500W ?
Oui, dans des conditions d’utilisation normales. Le contrôleur délivre 20A, ce qui permet de piloter des moteurs de 500W, bien que les performances optimales soient garanties pour la plage 250W–350W.
L’écran S866 fonctionne-t-il avec d’autres contrôleurs ?
Il est optimisé pour le contrôleur fourni dans ce kit. La compatibilité avec d’autres modèles dépend du protocole de communication, qui peut être configuré via le paramètre P20.
Dois-je connaître l’angle des capteurs Hall de mon moteur ?
Non, le contrôleur détecte automatiquement si votre moteur est en 120° ou 60°. Si le moteur ne démarre pas correctement après l’installation, vérifiez simplement les connexions des phases et des capteurs.
L’installation est-elle complexe ?
Si vous avez des notions en électronique de vélo, l’installation est simple grâce aux connecteurs standardisés. En cas de doute, nous recommandons de faire appel à un technicien qualifié.
