Le convertisseur DC-DC Step-Down 600W 25A réduit la tension de 12–75V à 2,5–60V et permet le réglage à la fois de la tension (CV) et du courant (CC). Il offre une haute efficacité, une protection par limitation de courant et est idéal pour l’alimentation contrôlée, la charge de batteries (avec diode anti-retour), les tests et projets DIY.
Avantages
Réglage précis de la tension et du courant.
Compatible avec des sources jusqu’à 75V.
Efficacité élevée jusqu’à 95%.

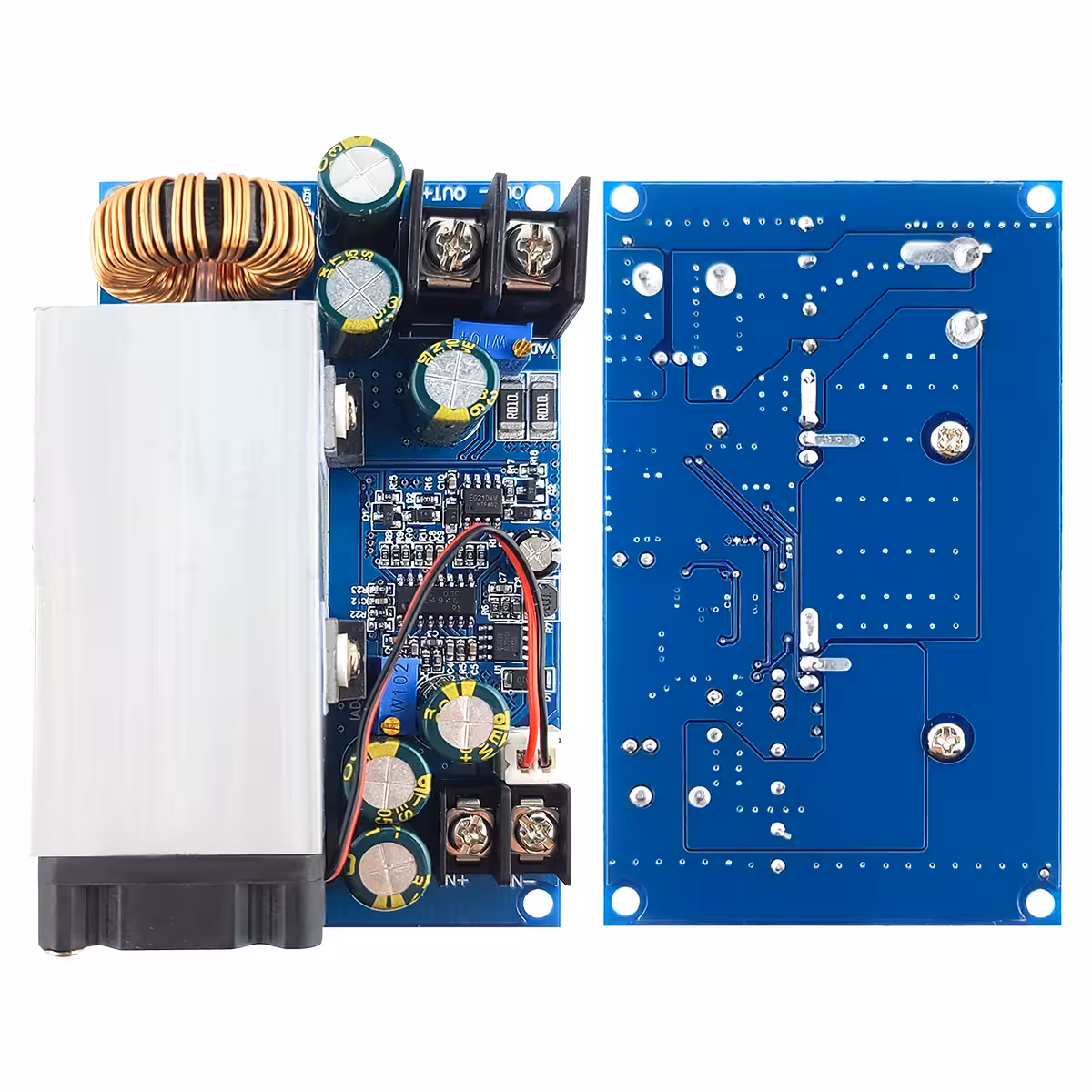

Contrôle rapide via les potentiomètres VIADJ et IADJ.
Spécifications techniques et caractéristiques principales
Paramètre
Valeur
Puissance maximale
600W (500W recommandé en continu)
Courant de sortie
1–25A
Tension d’entrée
12–75V
Tension de sortie
2,5–60V (uniquement step-down)
Modes
CV (tension constante) / CC (courant constant)
Efficacité
Jusqu’à 95%
Fréquence de travail
80 kHz

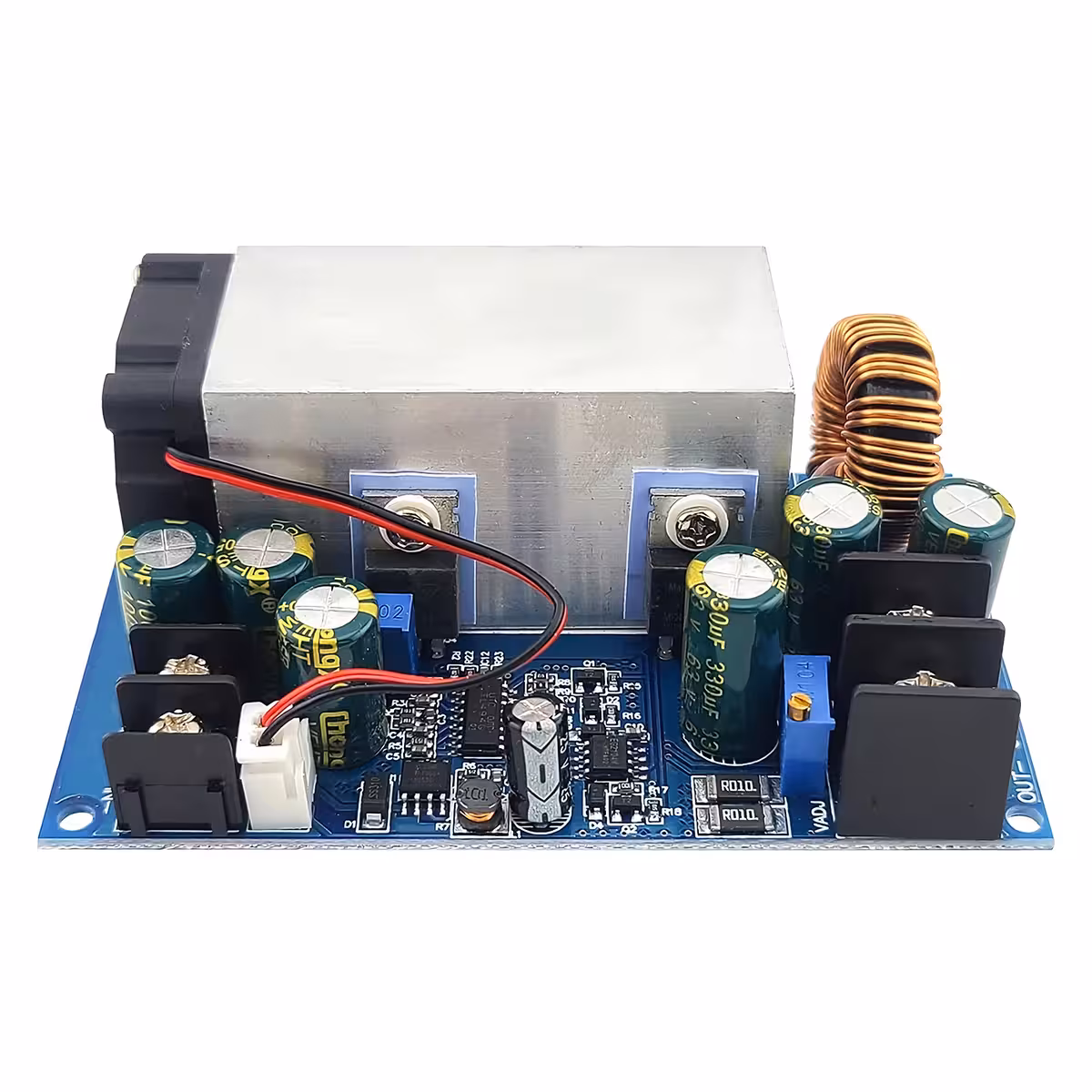

Indicateur
LED bleue (tension de sortie)
Protection court-circuit
Limitation du courant (CC)
Compatibilité charges
Batteries, petits moteurs, modules électroniques
Avertissements
Pas de protection contre inversion de polarité ; diode anti-retour nécessaire pour charges inductives
Instructions de réglage
Utilisez un multimètre pour la calibration.

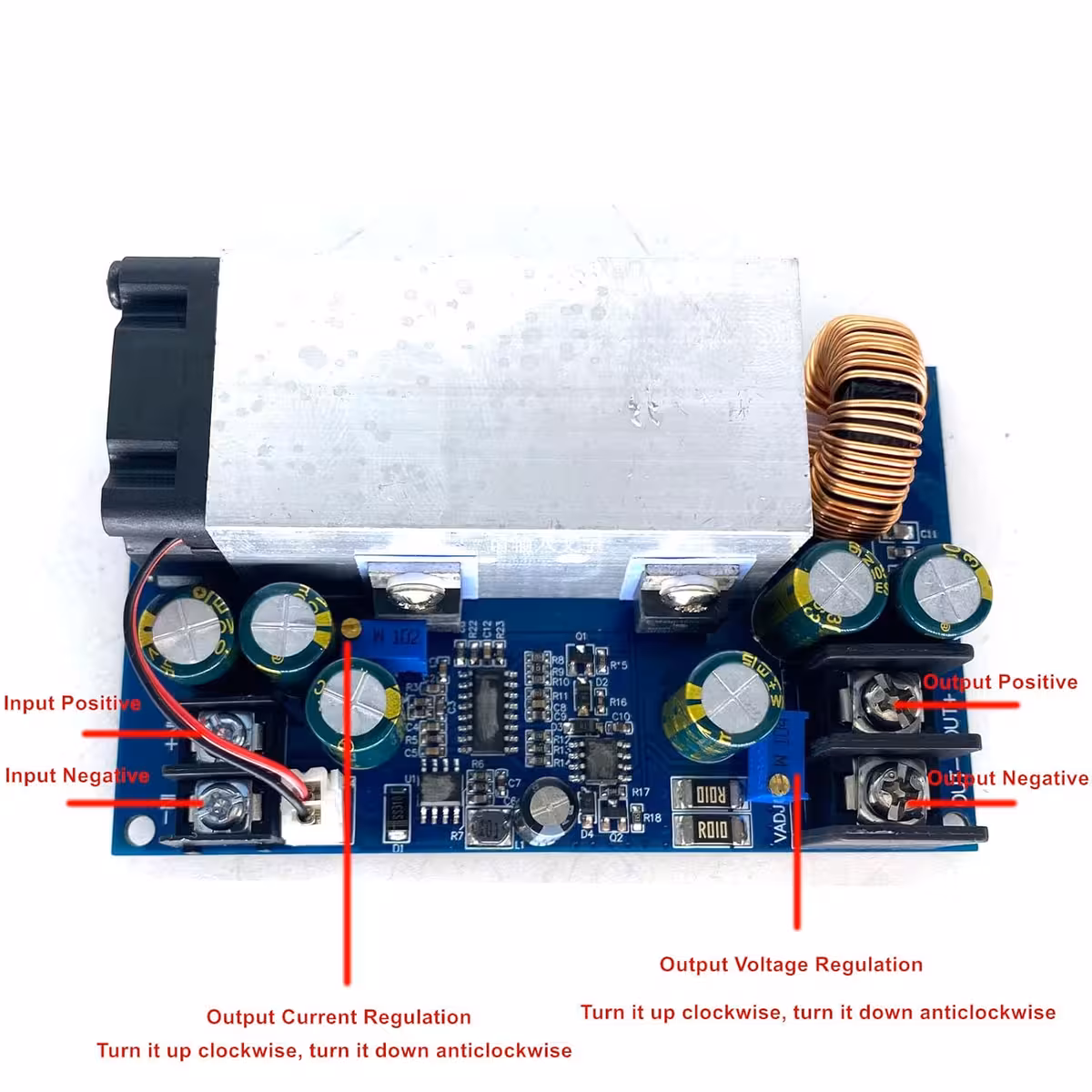

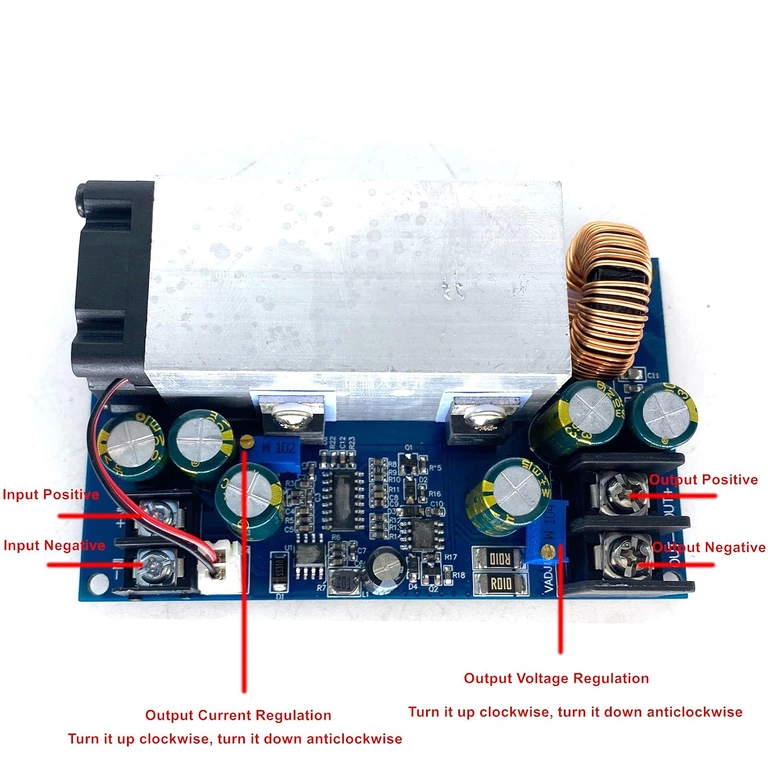

VIADJ : sens horaire = tension plus élevée ; sens antihoraire = tension plus faible.
IADJ : commencez au minimum (10 tours antihoraire), puis augmentez jusqu’au courant désiré.
Ne reliez pas directement la masse d’entrée à la masse de sortie.
Le module fonctionne exclusivement en step-down.
Bonnes pratiques
Vérifiez la polarité avant connexion.
Utilisez une diode anti-retour pour les moteurs.
Assurez un refroidissement approprié pour les charges élevées.
Applications
Charge de batteries (avec diode anti-retour)
Alimentation de modules, petits moteurs, convertisseurs
Laboratoire et tests
Projets DIY et automatisations
Contenu du paquet
1 × Module Step-Down 600W 25A
Peut-on augmenter la tension ?
Non. Le module fonctionne uniquement en step-down ; VOUT doit être inférieur à VIN.
Que se passe-t-il si j’inverse la polarité ?
Pas de protection. Déconnectez immédiatement et reconnectez correctement.
Faut-il une diode pour les moteurs ?
Oui. Les charges inductives nécessitent une diode anti-retour pour protéger le module.

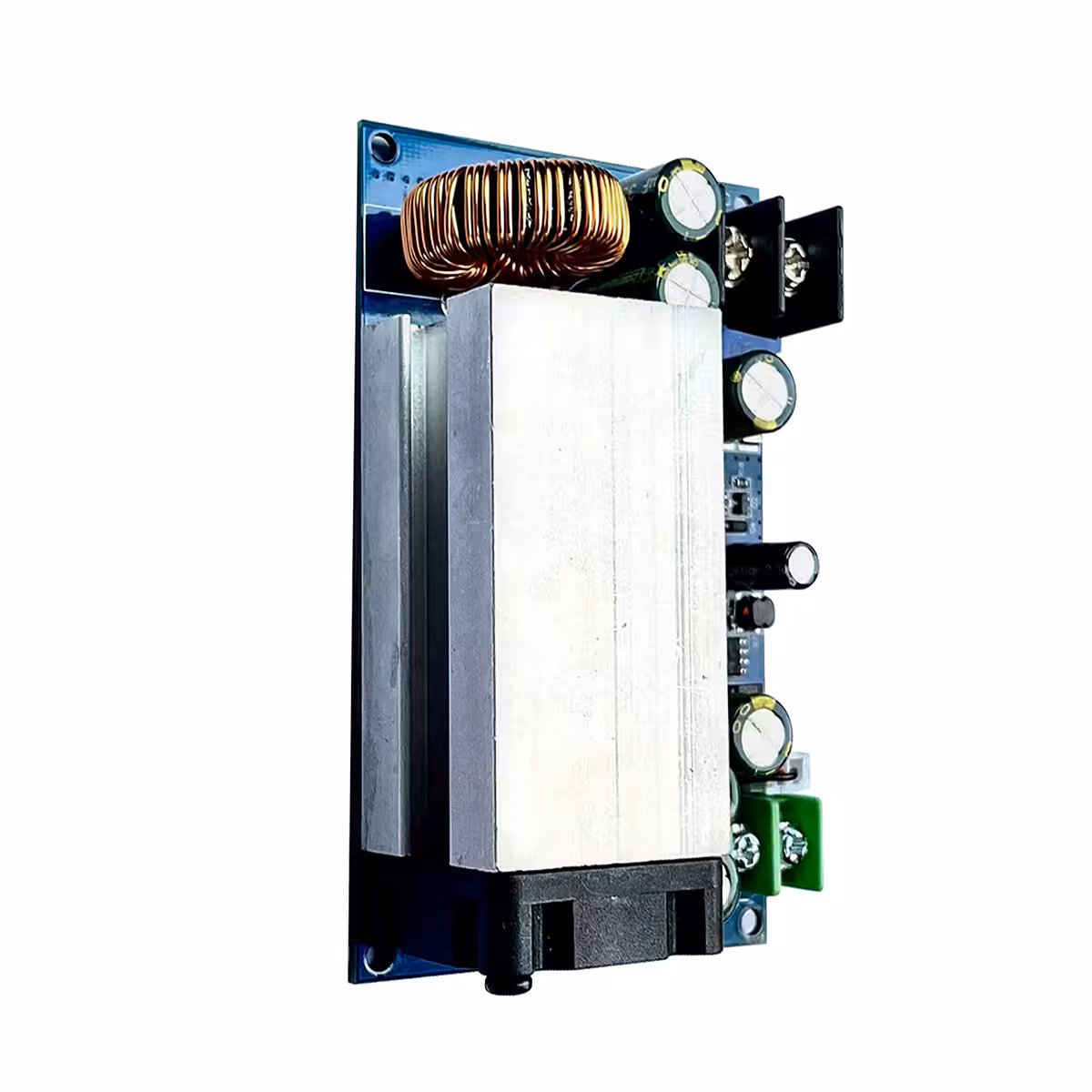

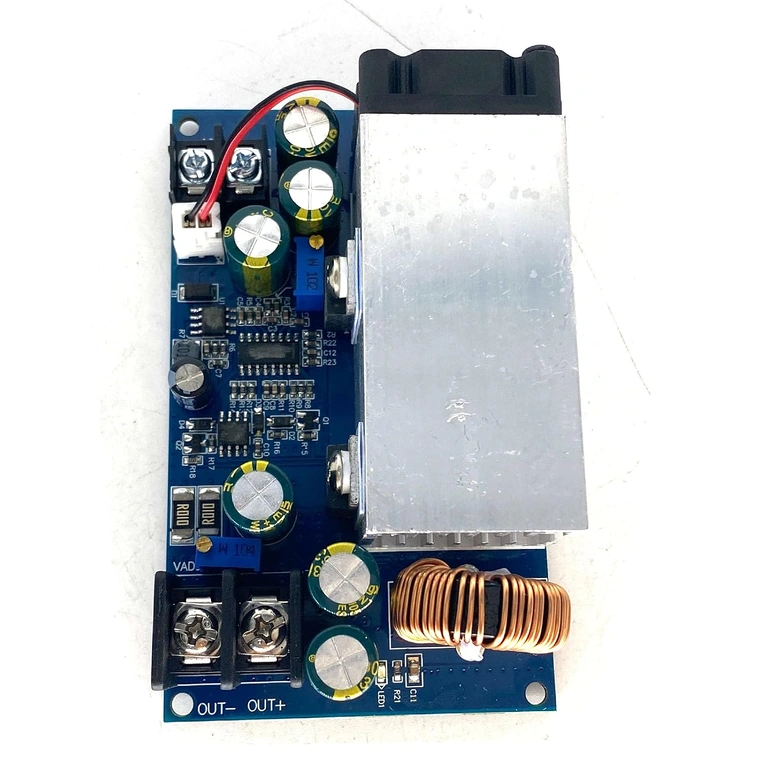

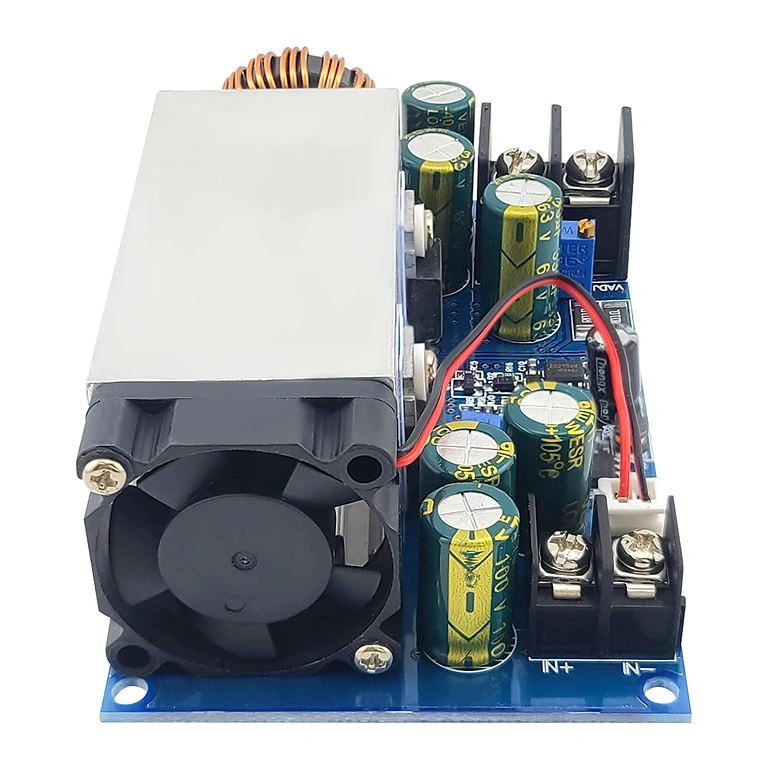

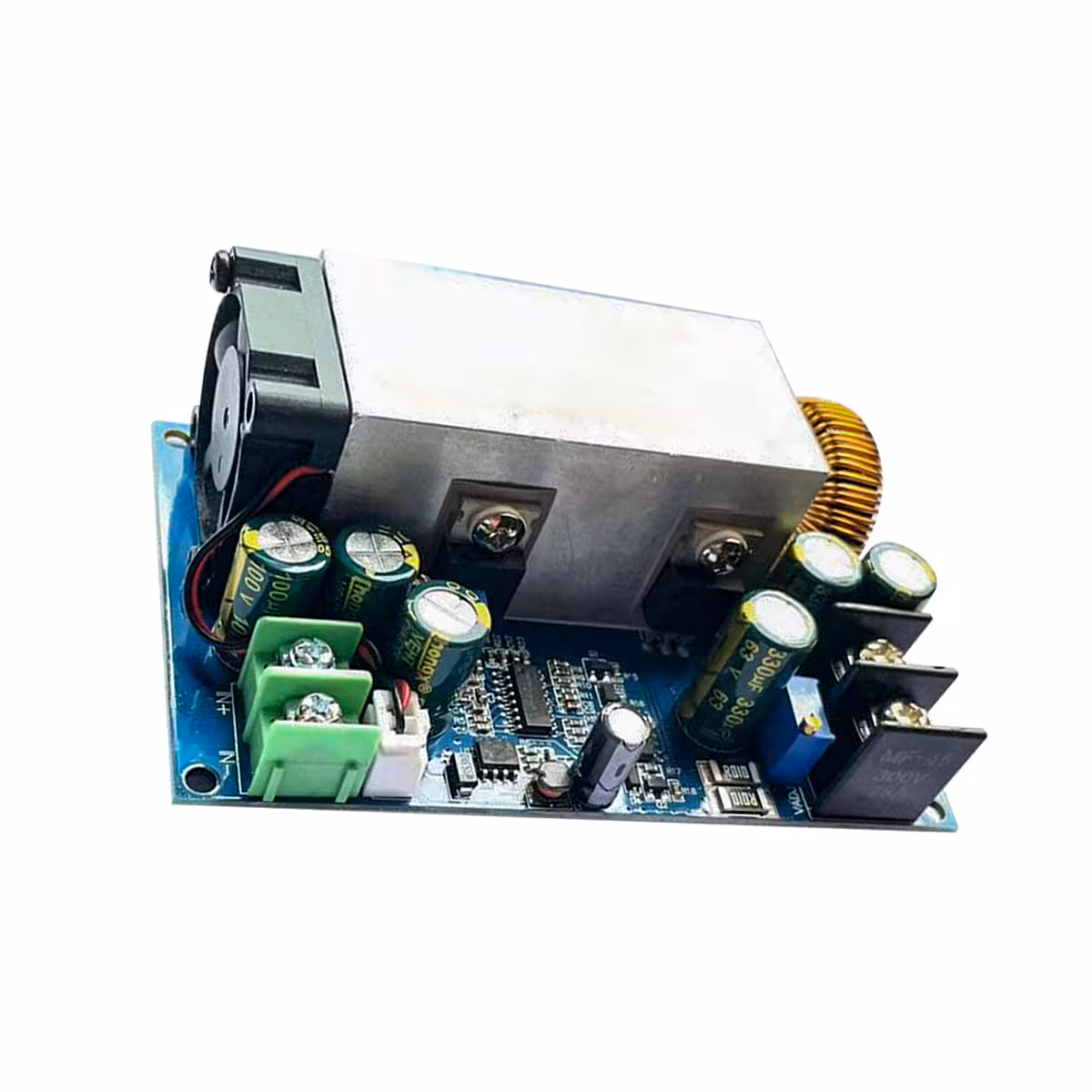

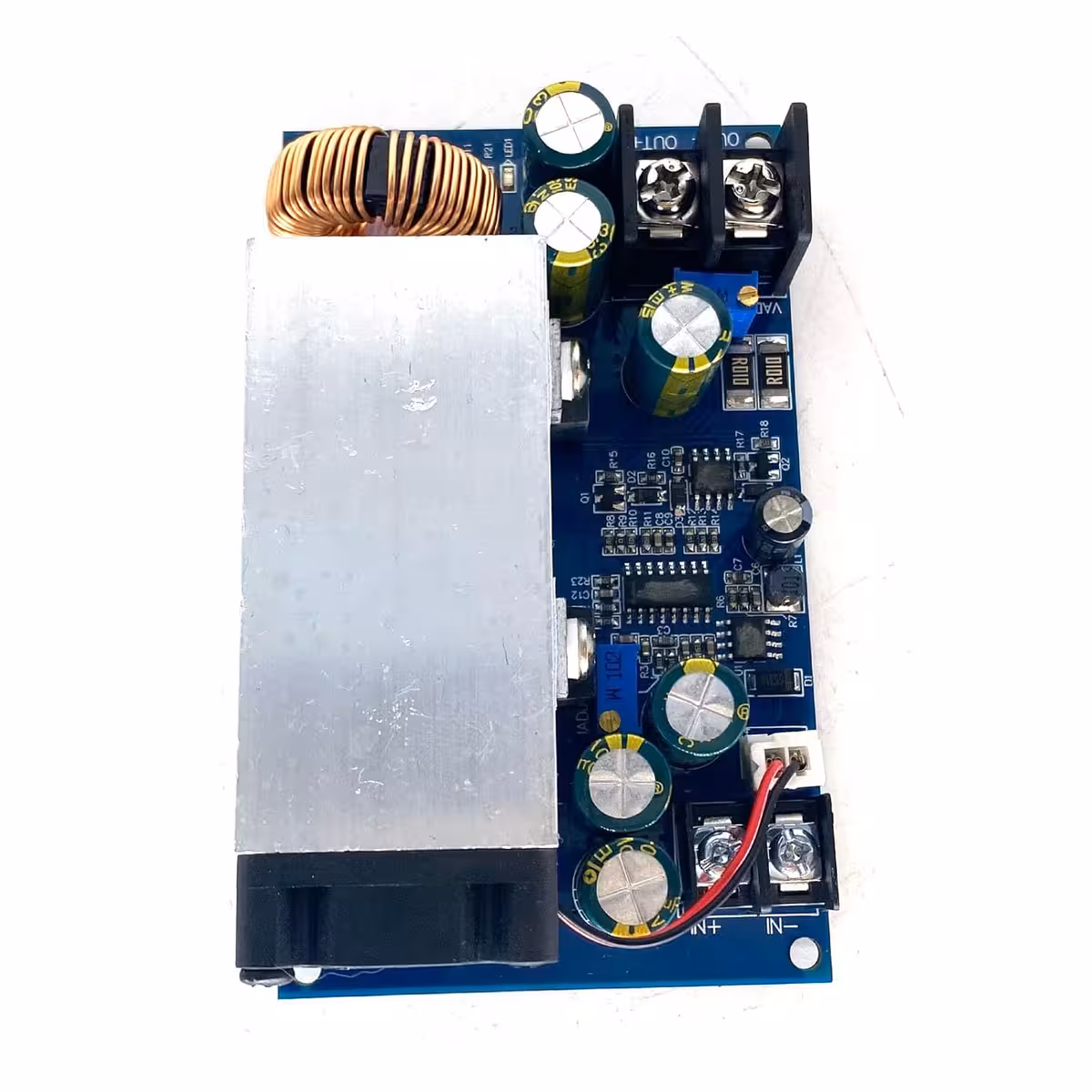

Galerie photo
