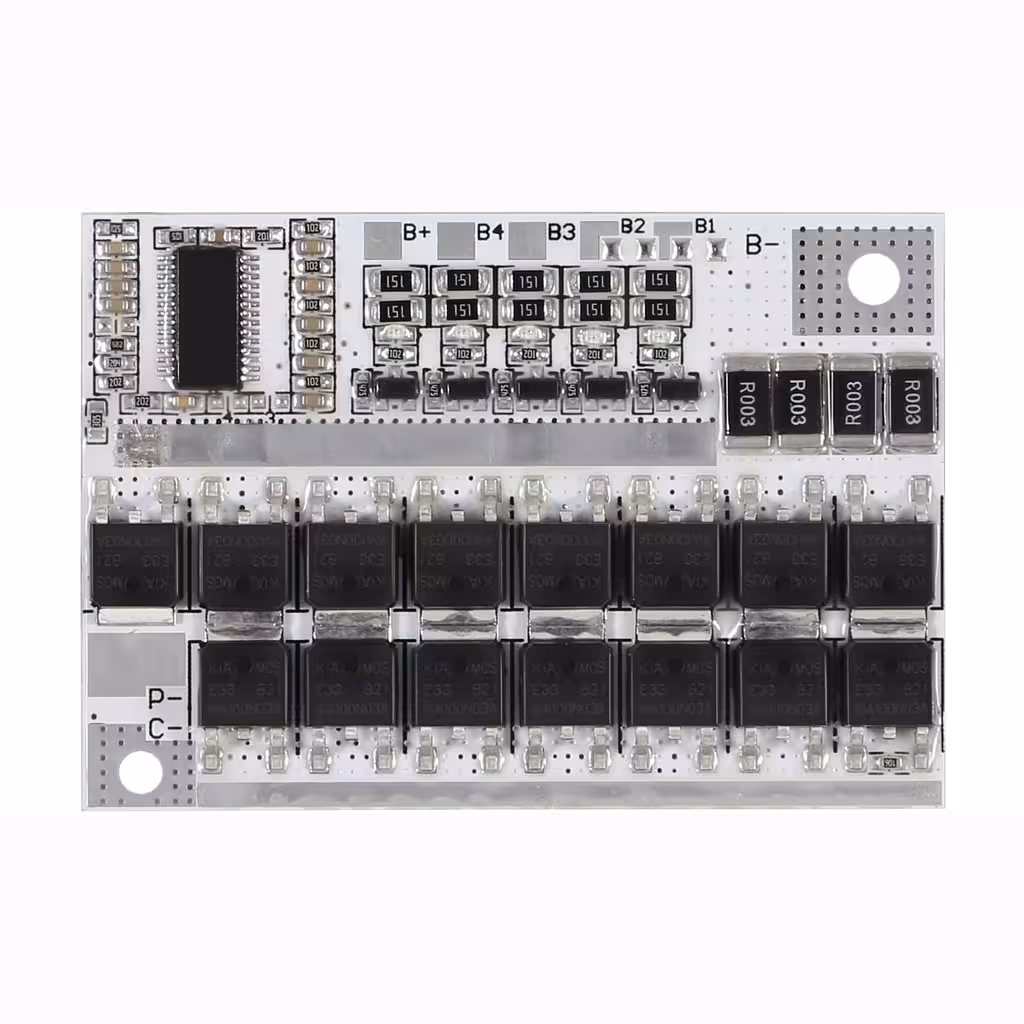

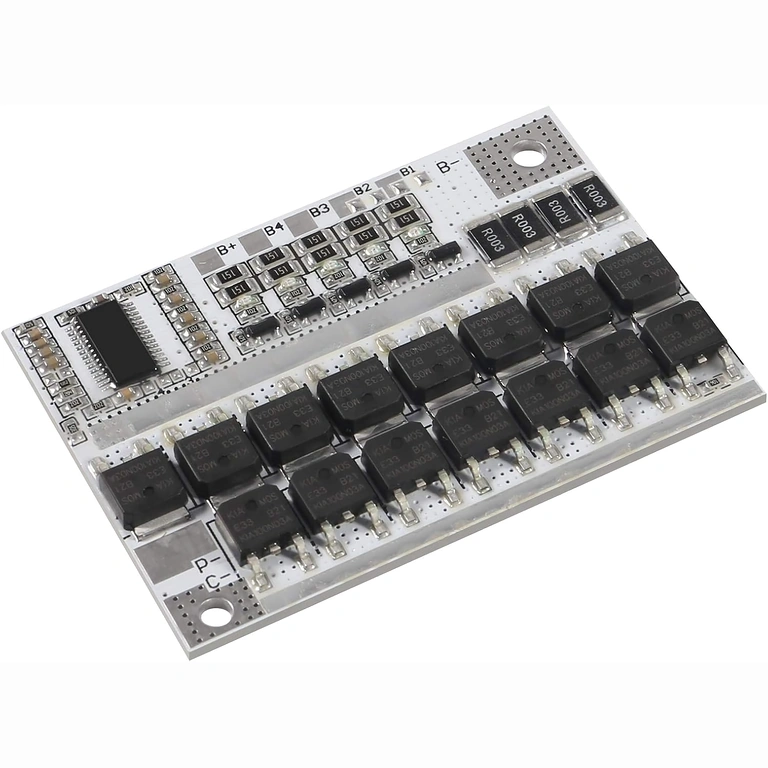

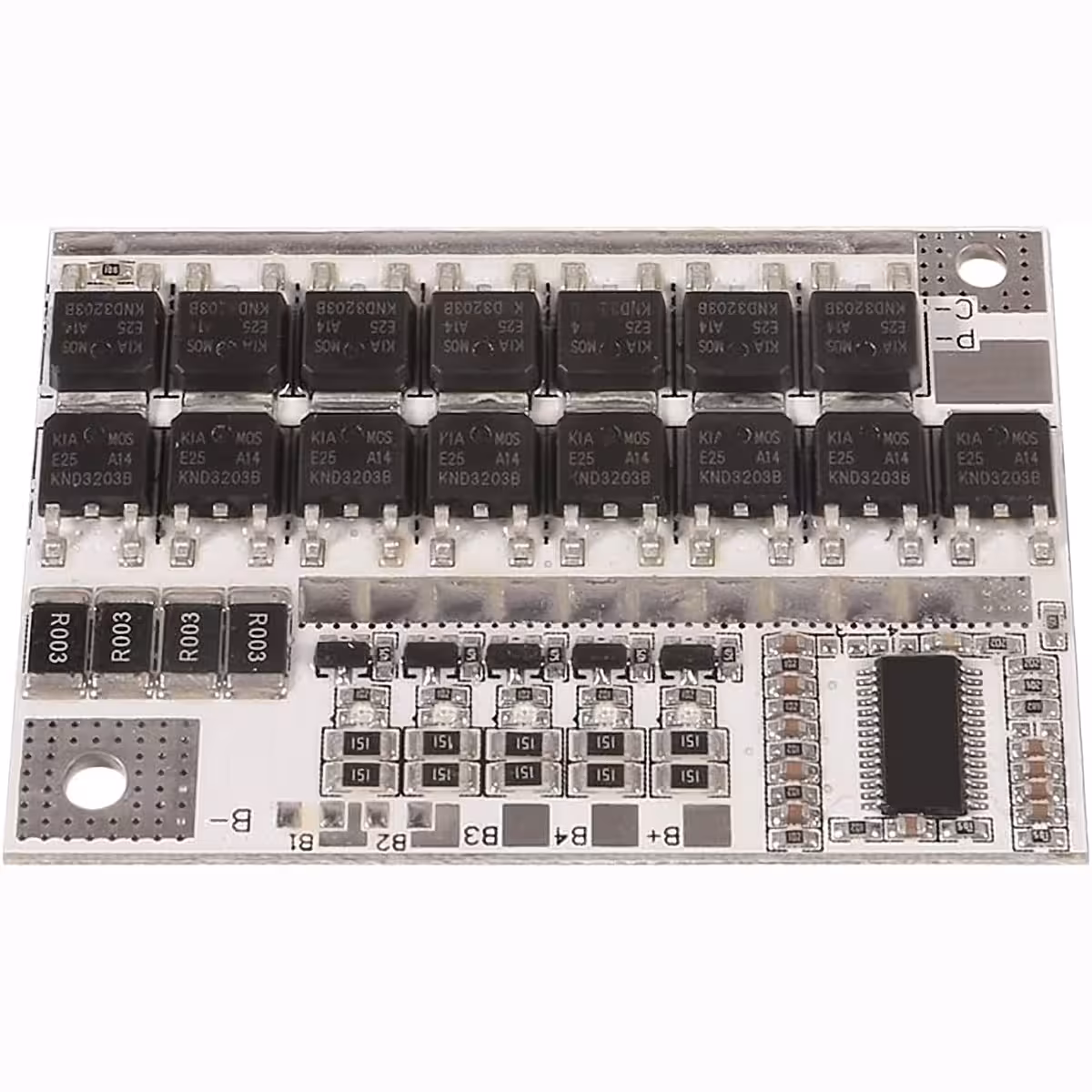

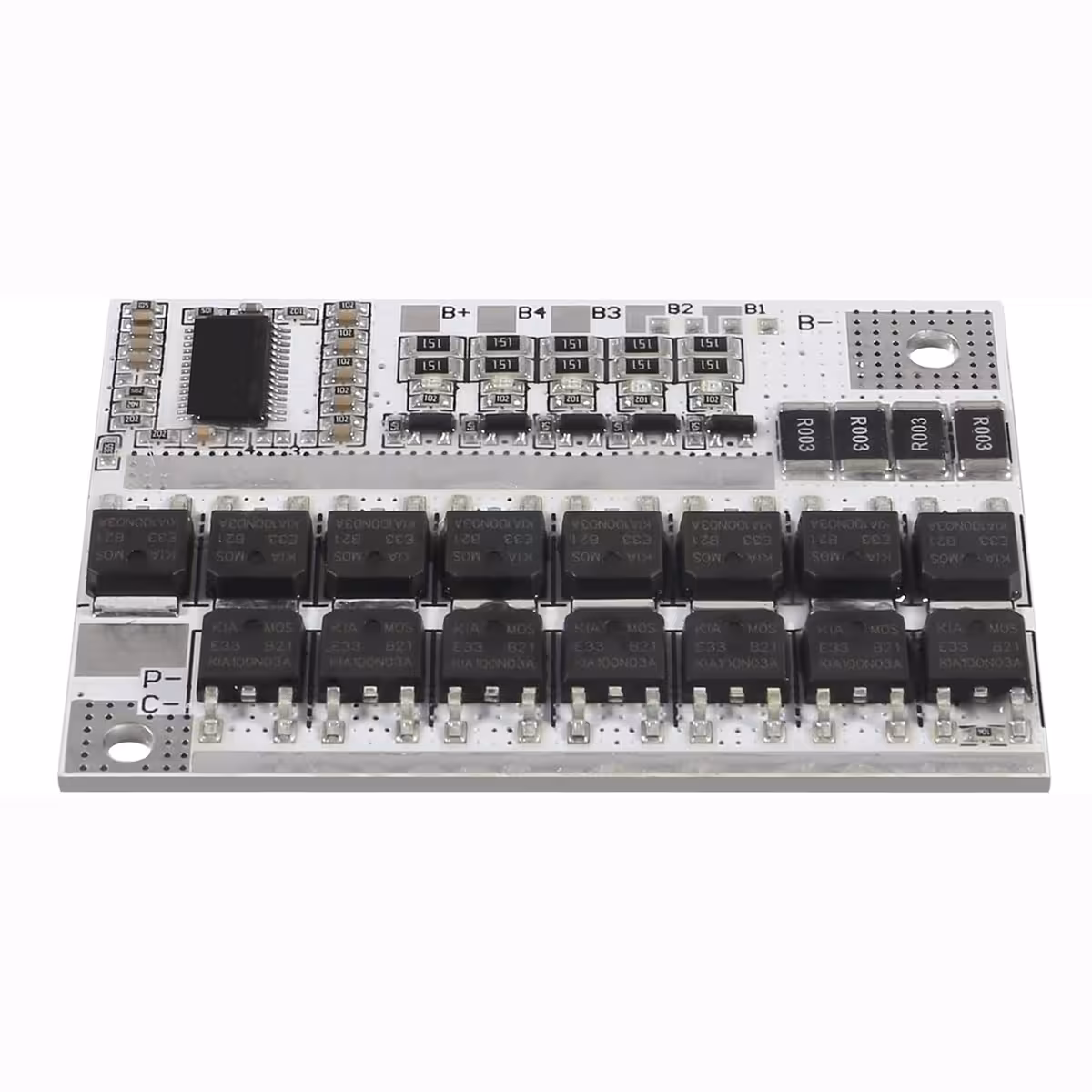

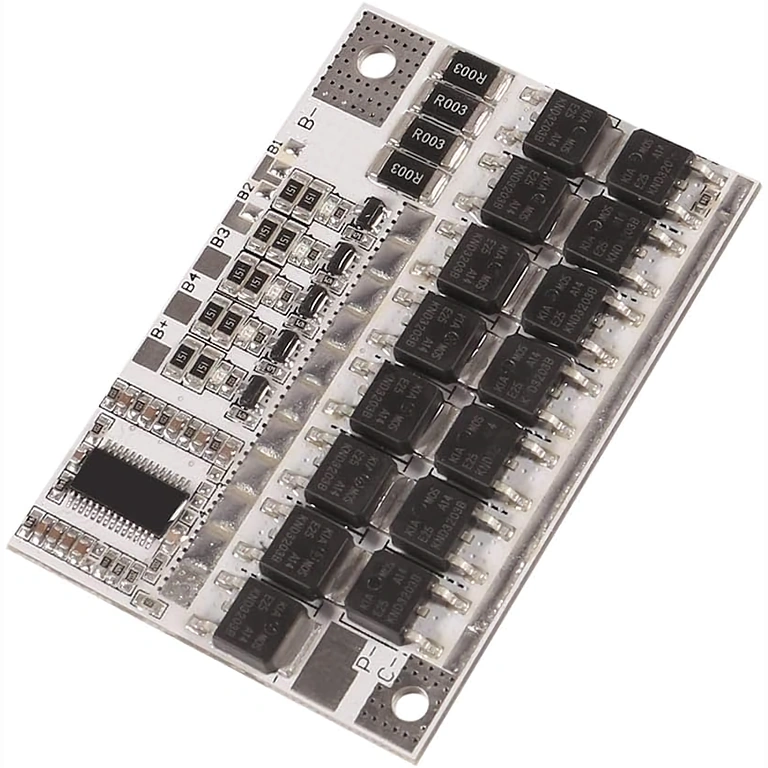

BMS 5S 100A 21V – Une protection complète pour vos packs de batteries Li-Ion 18650
Vous avez assemblé votre propre pack de batteries et vous souhaitez le protéger efficacement contre les risques de surcharge ou de court-circuit ? Ce BMS 5S 100A 21V est l’élément indispensable pour sécuriser votre montage. Il surveille chaque cellule individuellement, assure un équilibrage automatique et coupe le circuit en quelques microsecondes en cas d’anomalie, garantissant ainsi la longévité de vos batteries.
Note : Le module BMS est vendu seul (batteries 18650 non incluses). Ce modèle est également compatible avec les configurations 3S et 4S.
Pourquoi choisir ce modèle ? (Points forts) :
- Courant de crête de 100A : supporte les appels de courant soudains des outils électroportatifs et des drones sans coupure intempestive.
- Équilibrage passif à 60mA : harmonise la tension entre les 5 cellules en temps réel pour optimiser la capacité et la durée de vie du pack.
- 4 protections intégrées : protection simultanée contre la surcharge, la décharge profonde, la surintensité et les courts-circuits.
- Design ultra-compact (3,4 mm d’épaisseur) : s’intègre facilement dans les espaces restreints, idéal pour les powerbanks DIY ou les véhicules radiocommandés.
- Polyvalence 3S, 4S et 5S : un seul module pour vos projets en 11,1V, 14,8V ou 21V.
Détails techniques et performances
Équipé de MOSFET de puissance robustes, ce circuit permet une décharge continue de 80A et une charge continue de 60A, assurant une gestion thermique efficace pour la plupart des applications. Les seuils de tension sont calibrés à 4,25V pour la charge et 3,00V pour la décharge, protégeant ainsi la chimie de vos cellules Li-Ion contre une dégradation prématurée.
L’équilibrage passif dissipe le surplus d’énergie des cellules les plus chargées pour garantir une tension homogène sur l’ensemble du pack avant la fin du cycle de charge. La protection contre les courts-circuits intervient instantanément, offrant une sécurité bien supérieure à celle des fusibles mécaniques classiques.
| Paramètre | Valeur / Détail |
|---|---|
| Compatibilité | Li-Ion 18650 (configuration 5S) |
| Tension nominale | 21V (5 x 4,2V) |
| Courant de charge continu | 60A |
| Courant de décharge continu | 80A |
| Courant de crête | 100A |
| Tension max par cellule | 4,25 ± 0,05V |
| Tension min par cellule | 3,00 ± 0,025V |
| Courant d’équilibrage | 60mA (passif) |
| Protection court-circuit | Oui |
| Protection surcharge | Oui |
| Protection décharge profonde | Oui |
| Compatibilité 3S / 4S | Oui |
| Dimensions | 62 x 42 x 3,4 mm |
Contenu du colis
- 1x Module BMS 5S 100A 21V
Questions fréquentes
Puis-je utiliser ce BMS avec des cellules Li-Po ?
Techniquement oui, car les batteries Li-Po partagent le même profil de tension (3,7V nominal / 4,2V max par cellule). Vérifiez toutefois les spécifications exactes de vos cellules avant toute connexion.
Que se passe-t-il en cas de court-circuit ?
Le module détecte la surintensité en quelques microsecondes et coupe automatiquement la sortie. Une fois la cause du court-circuit éliminée, le module se réinitialise (automatiquement ou manuellement selon la version).
Est-il compatible avec des configurations inférieures à 5 cellules ?
Absolument. Ce module prend en charge les configurations 3S (11,1V) et 4S (14,8V) tout en conservant ses fonctions de protection et d’équilibrage.
Un dissipateur thermique est-il nécessaire ?
Pour une utilisation continue sous 80A dans des conditions normales, le module fonctionne sans refroidissement additionnel. Si vous sollicitez fréquemment le courant de crête de 100A, une bonne ventilation ou l’ajout d’un petit dissipateur sur les MOSFET prolongera la durée de vie du composant.
Peut-on charger et décharger via le même connecteur ?

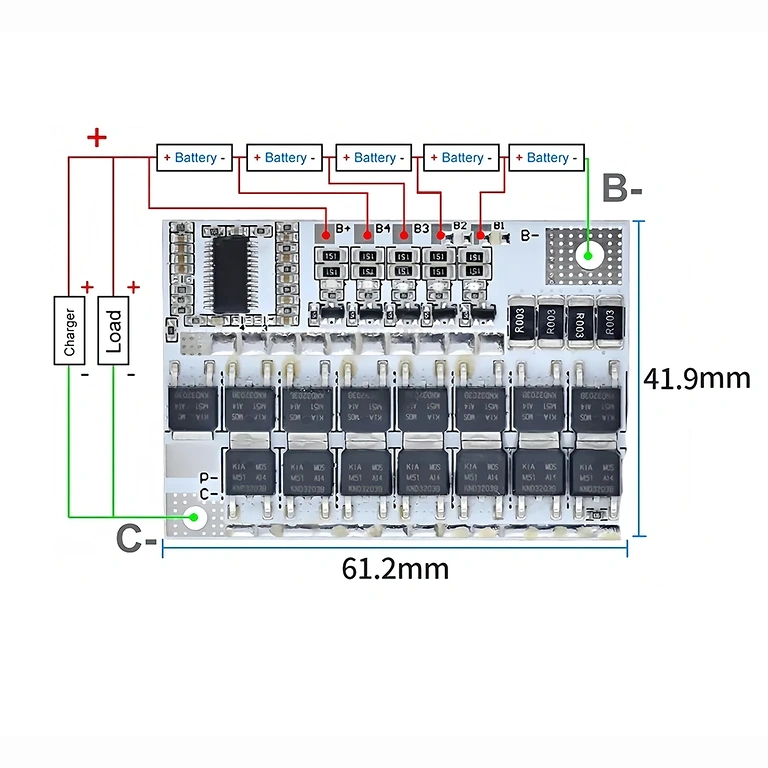

Oui, ce modèle utilise un port commun pour la charge et la décharge. Veuillez vous référer au schéma de câblage fourni pour connecter correctement votre chargeur et votre charge sur le même port.
