Voltmètre-ampèremètre numérique pour tableau – Tension et courant AC affichés simultanément

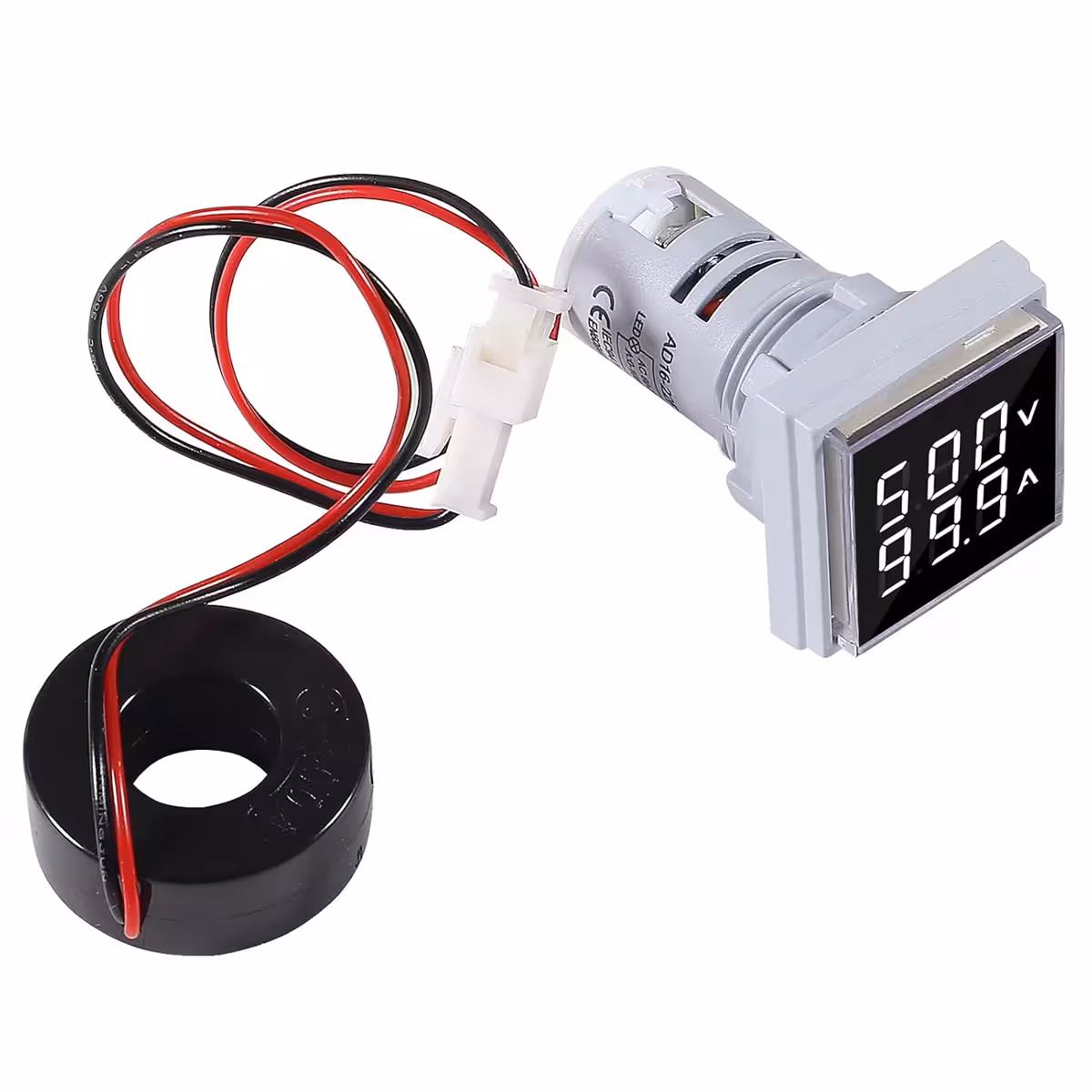

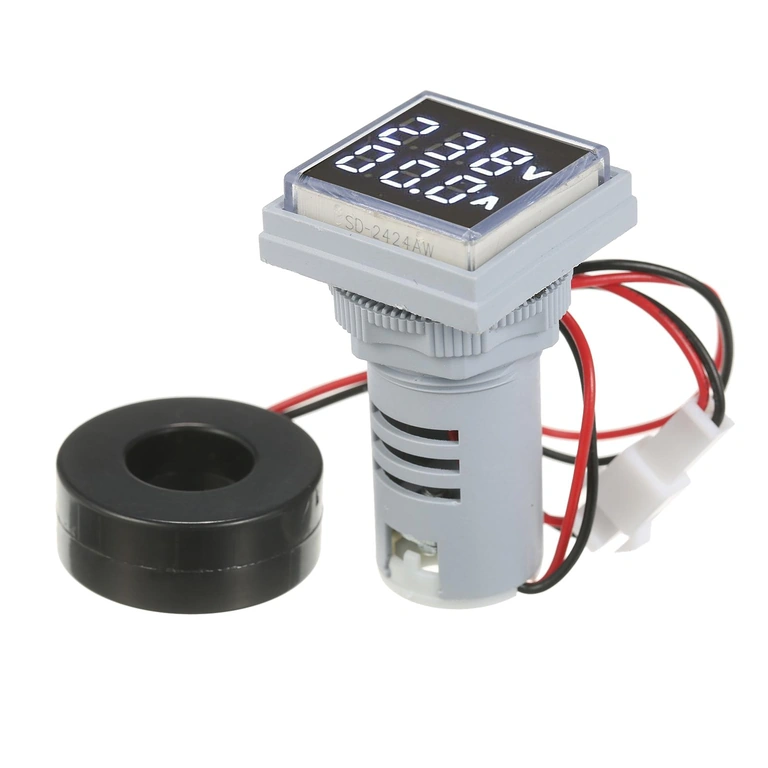

Pour surveiller en temps réel les paramètres de votre installation électrique, vous avez besoin d’un outil fiable qui ne vous impose aucun compromis. Ce voltmètre-ampèremètre numérique AC 60–500V / 0–100A affiche simultanément la tension et l’intensité sur un écran LED haute visibilité. Conçu pour un montage standard sur panneau (perçage 22 mm), il s’intègre parfaitement sans nécessiter de commutateurs complexes.
Note : Cet appareil est exclusivement réservé aux courants alternatifs (AC). Il n’est pas compatible avec les réseaux DC. Pour une précision optimale lors de la mesure de faibles courants, il est recommandé de faire passer le fil de phase 3 à 5 fois à travers la bobine ampèremétrique.
Pourquoi choisir ce modèle ? (Avantages clés) :
- Mesure simultanée — La tension et le courant sont affichés en même temps, vous évitant ainsi toute manipulation fastidieuse ou erreur de lecture.
- Large plage de mesure — De 60V à 500V et de 0 à 100A, il convient aussi bien aux installations résidentielles 230V qu’aux applications industrielles.

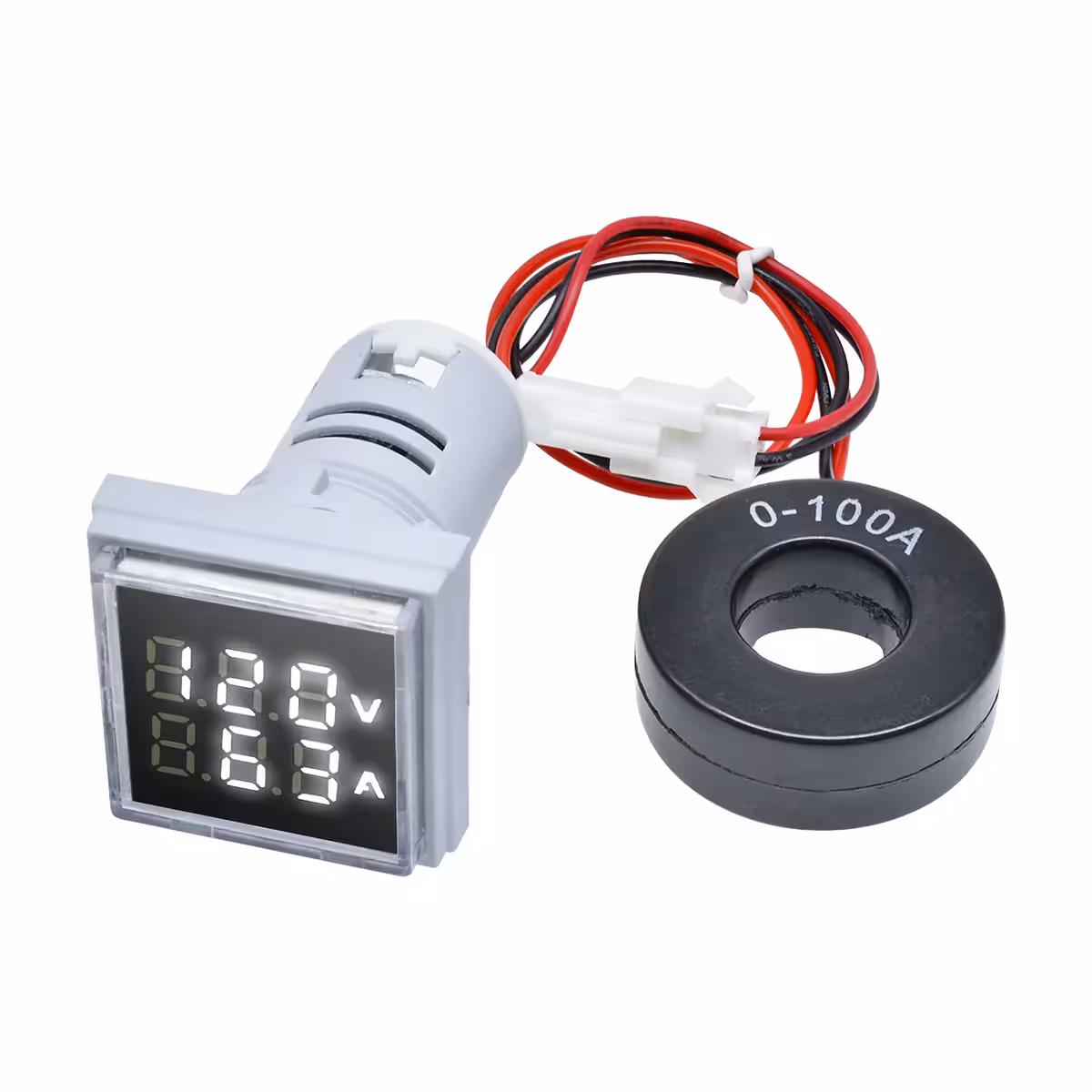

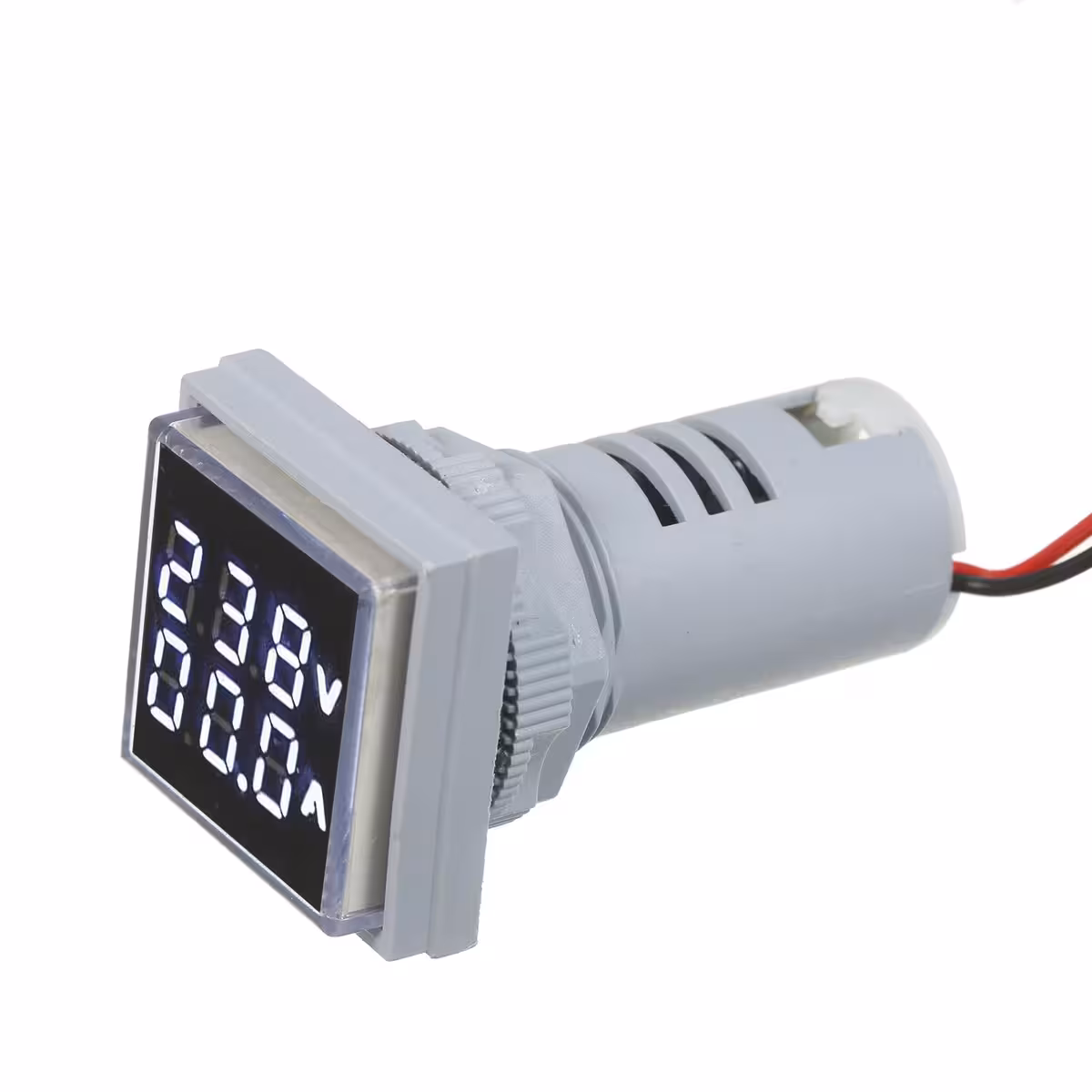

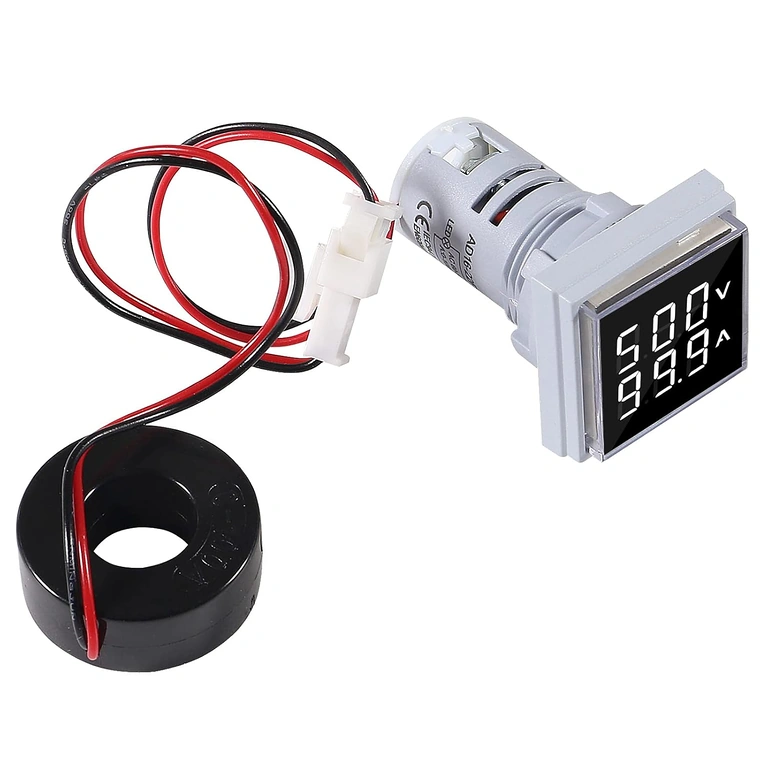

- Affichage LED haute lisibilité — Les chiffres restent parfaitement lisibles, même dans un tableau électrique sombre ou avec un recul de plusieurs mètres.
- Format compact 22 mm — Avec un encombrement de seulement 31×31 mm en façade, il est idéal pour les tableaux électriques où l’espace est compté.
- Installation non invasive — La mesure du courant s’effectue via une bobine magnétique sans avoir à couper ou modifier votre câblage existant.
- Précision ajustable — Pour les courants inférieurs à 10A, effectuez 3 à 5 boucles avec le fil dans la bobine pour augmenter la sensibilité de mesure.
Détails et performances

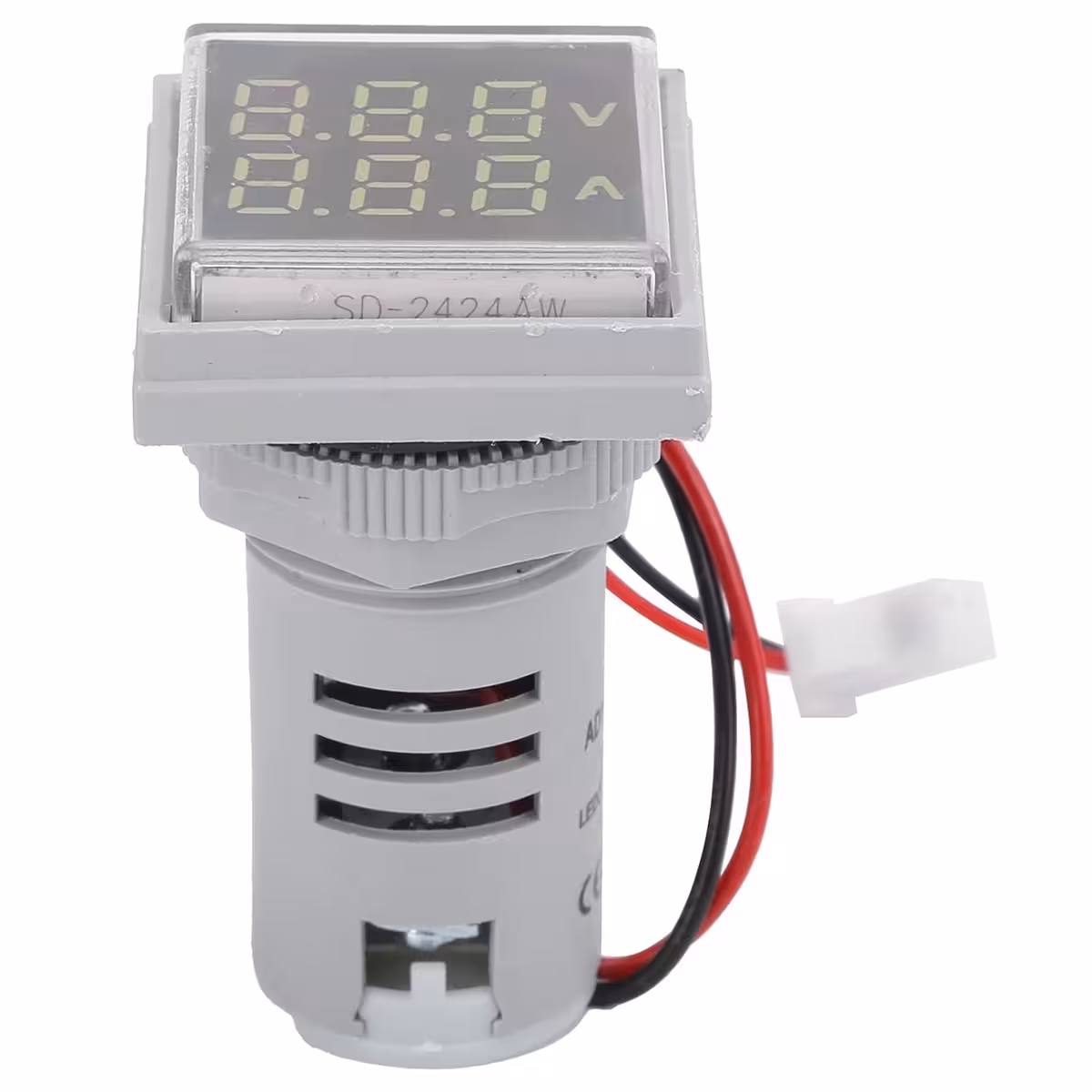

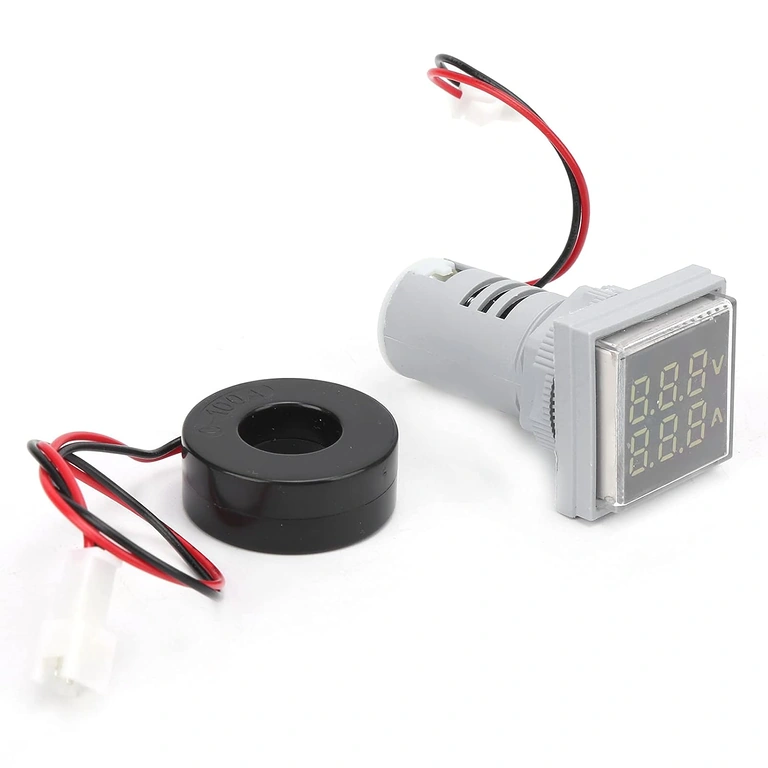

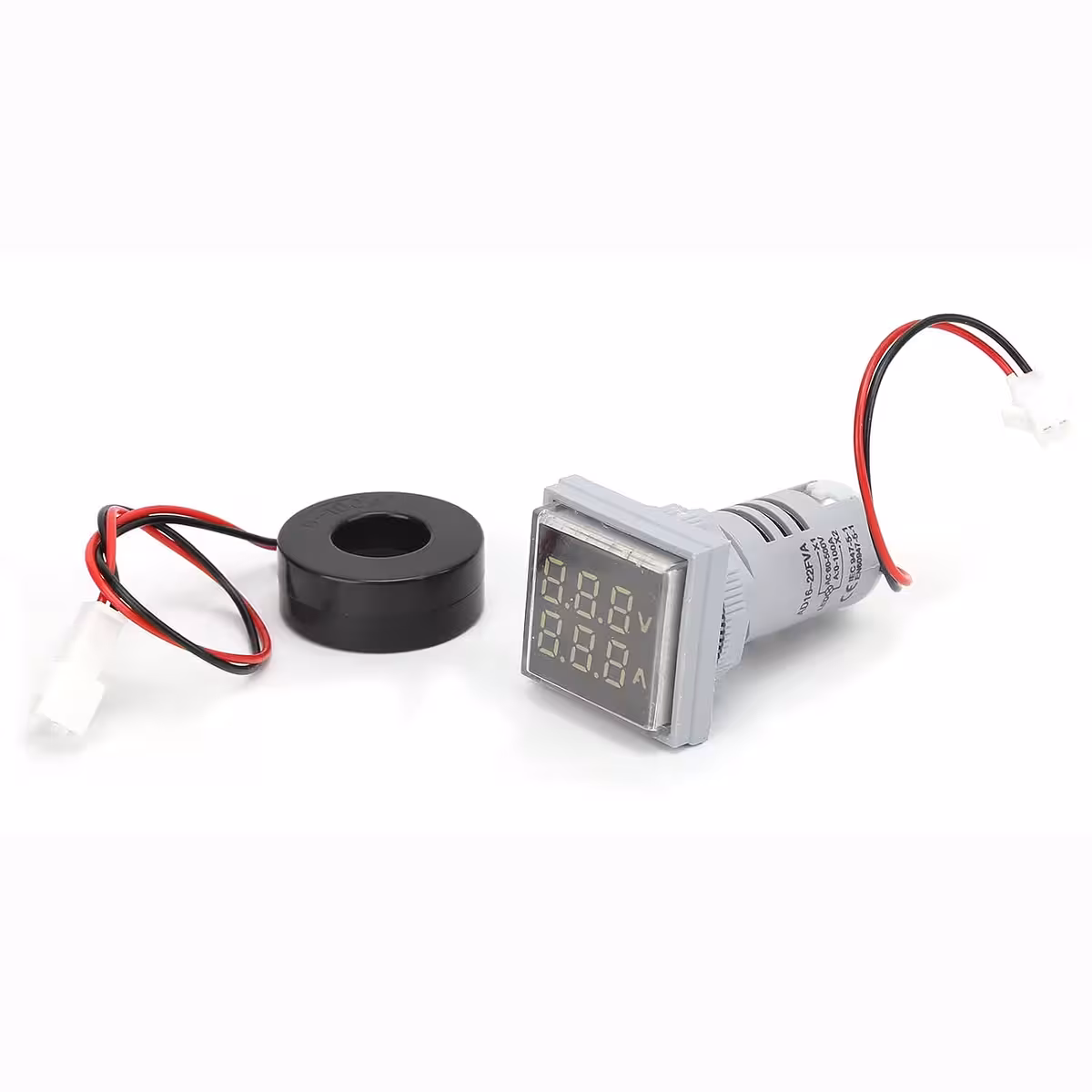

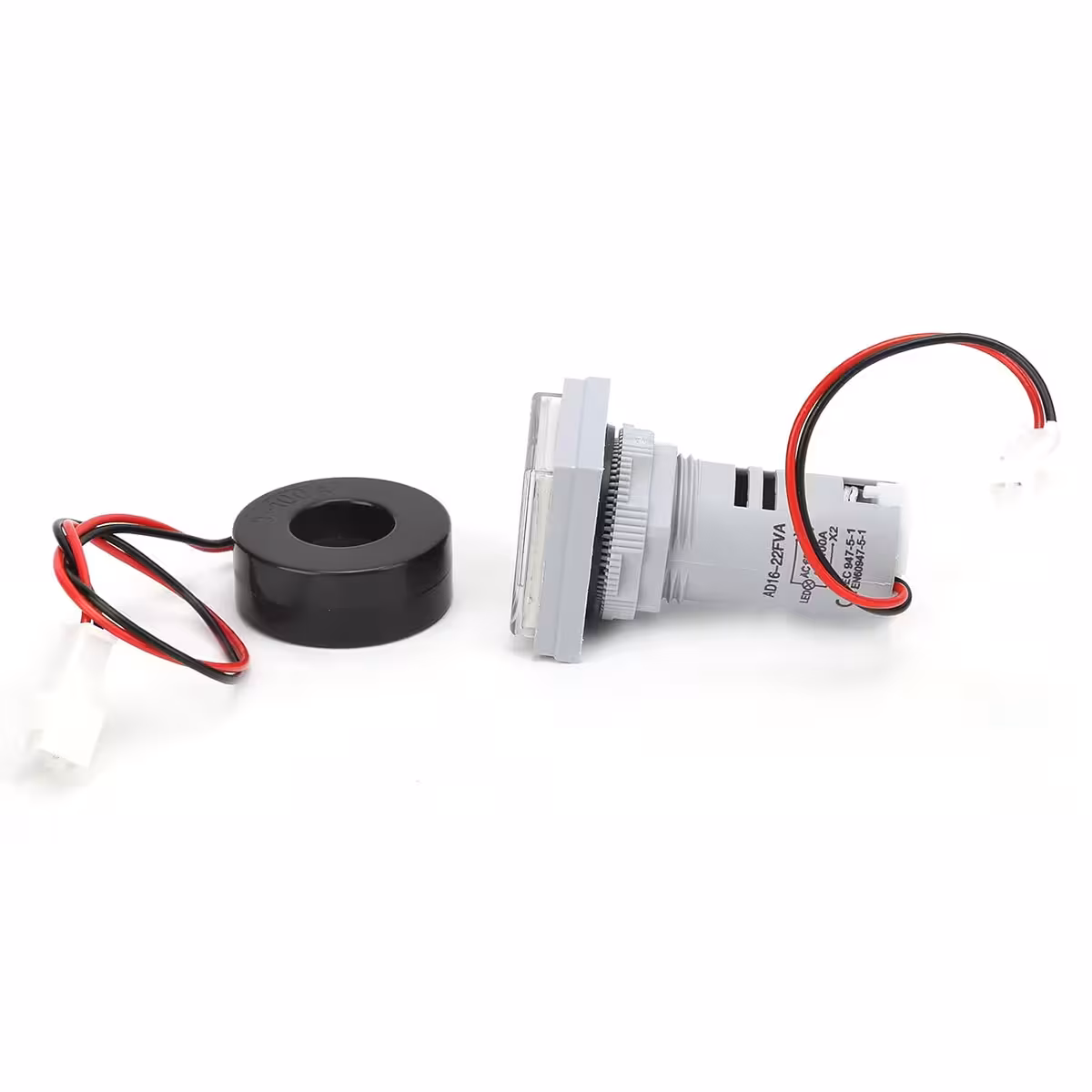

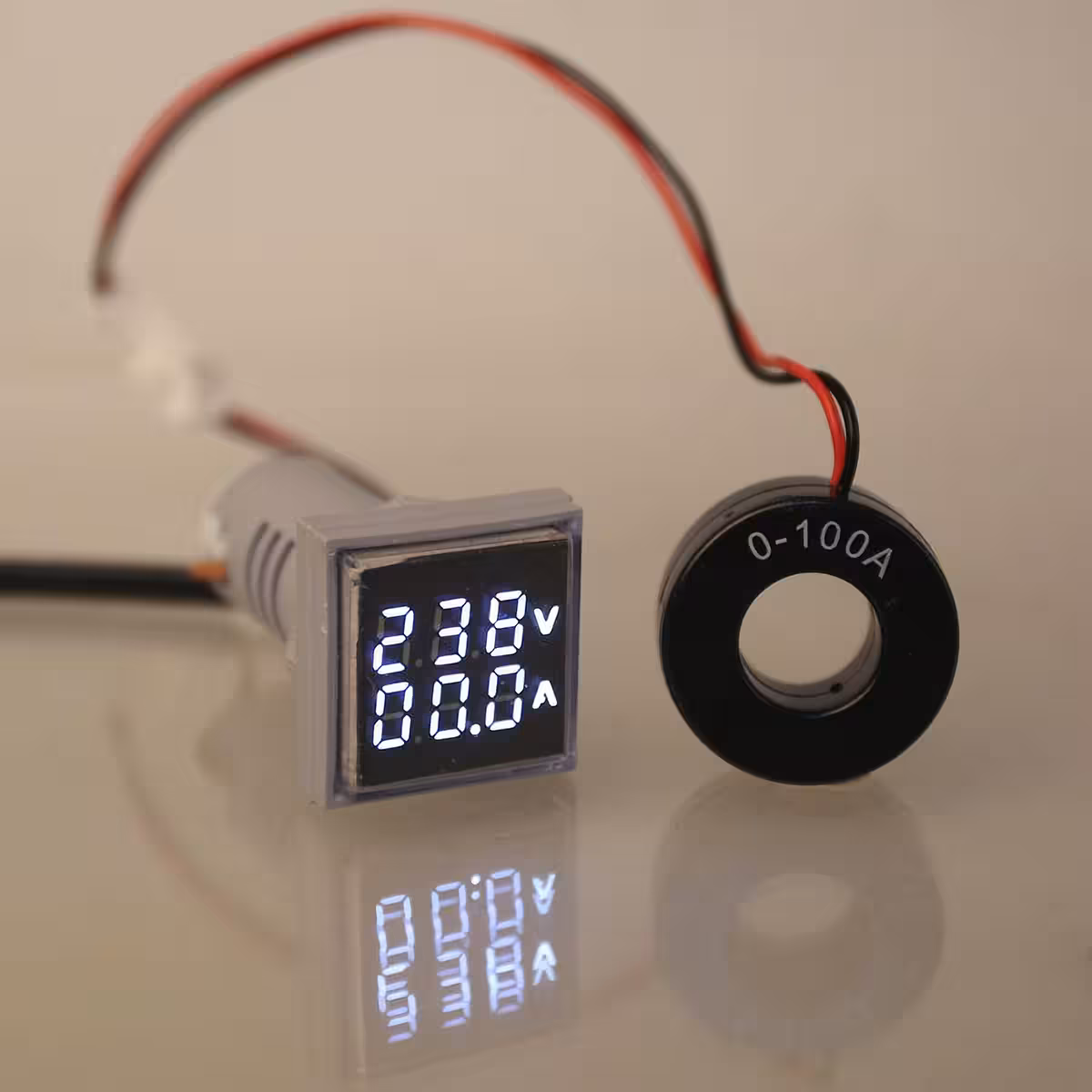

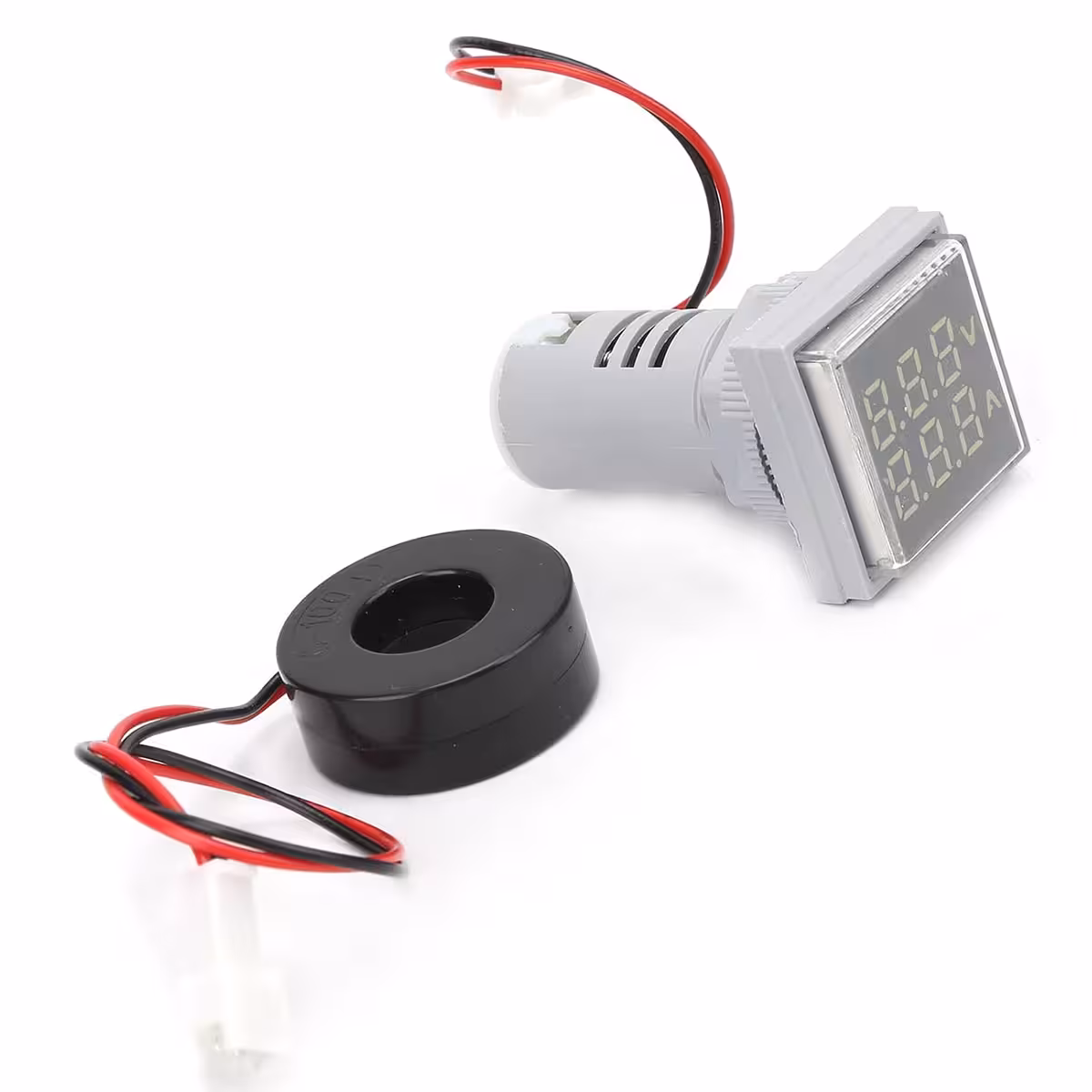

Ce module combine un voltmètre AC et un ampèremètre à tore de mesure dans un boîtier unique. Les bornes L et N assurent l’alimentation interne de l’appareil et la mesure de la tension, tandis que l’intensité est captée par induction magnétique. Le signal est traité instantanément pour une lecture claire sur l’écran LED haute luminosité.
| Paramètre | Valeur / Détail |
|---|---|
| Plage de mesure tension | 60 – 500 V AC |
| Plage de mesure courant | 0 – 100 A AC |
| Type de réseau compatible | Courant alternatif (AC) uniquement |
| Type d’affichage | LED, haute luminosité |

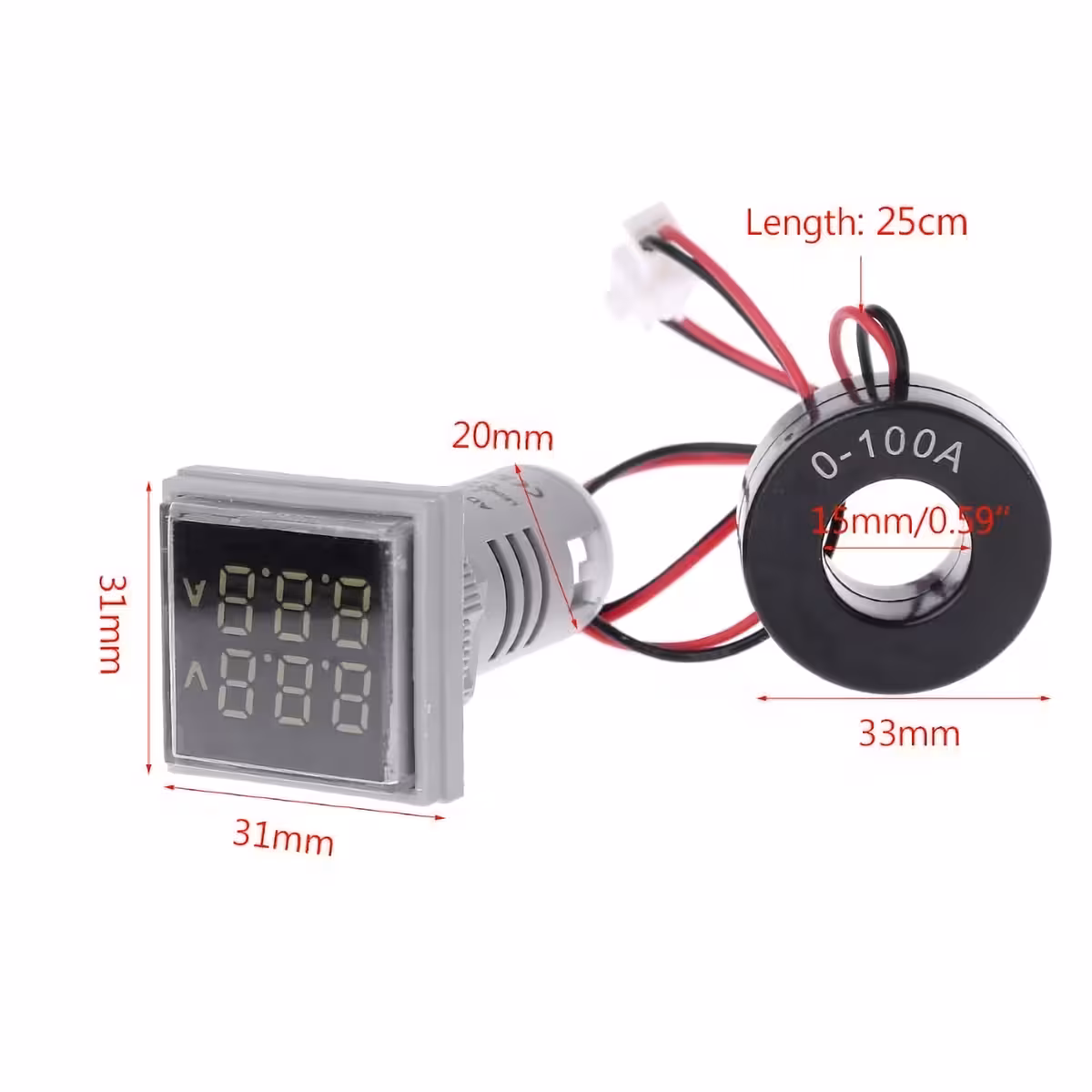

| Encombrement façade | 31 × 31 mm |
| Diamètre de perçage | 22 mm |
| Couleur du boîtier | Blanc |

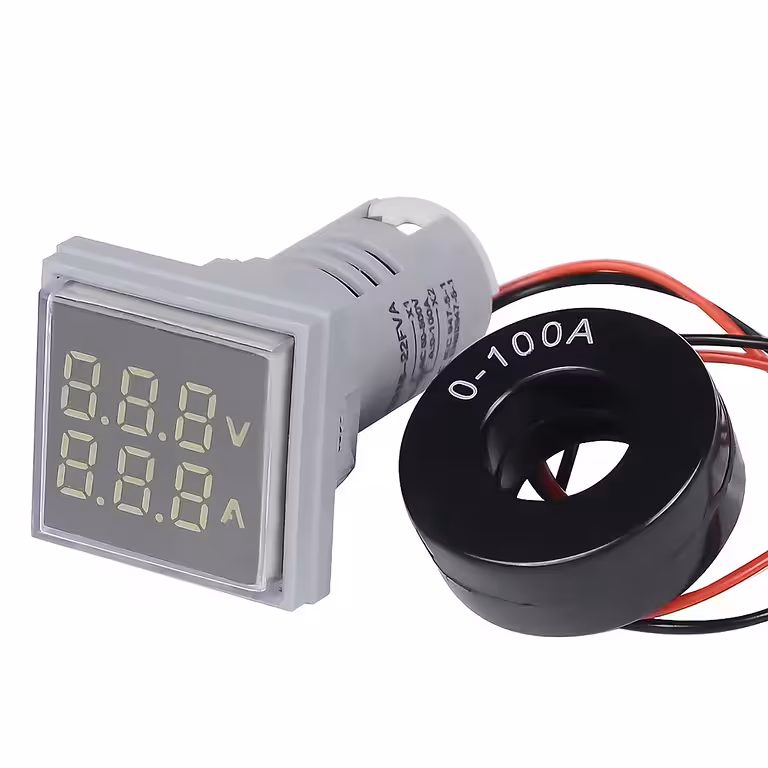

| Méthode de mesure courant | Tore de mesure (induction magnétique, non-invasif) |
| Préconisation précision | 3 – 5 passages du fil dans la bobine (pour faibles courants) |
Instructions de connexion et d’utilisation

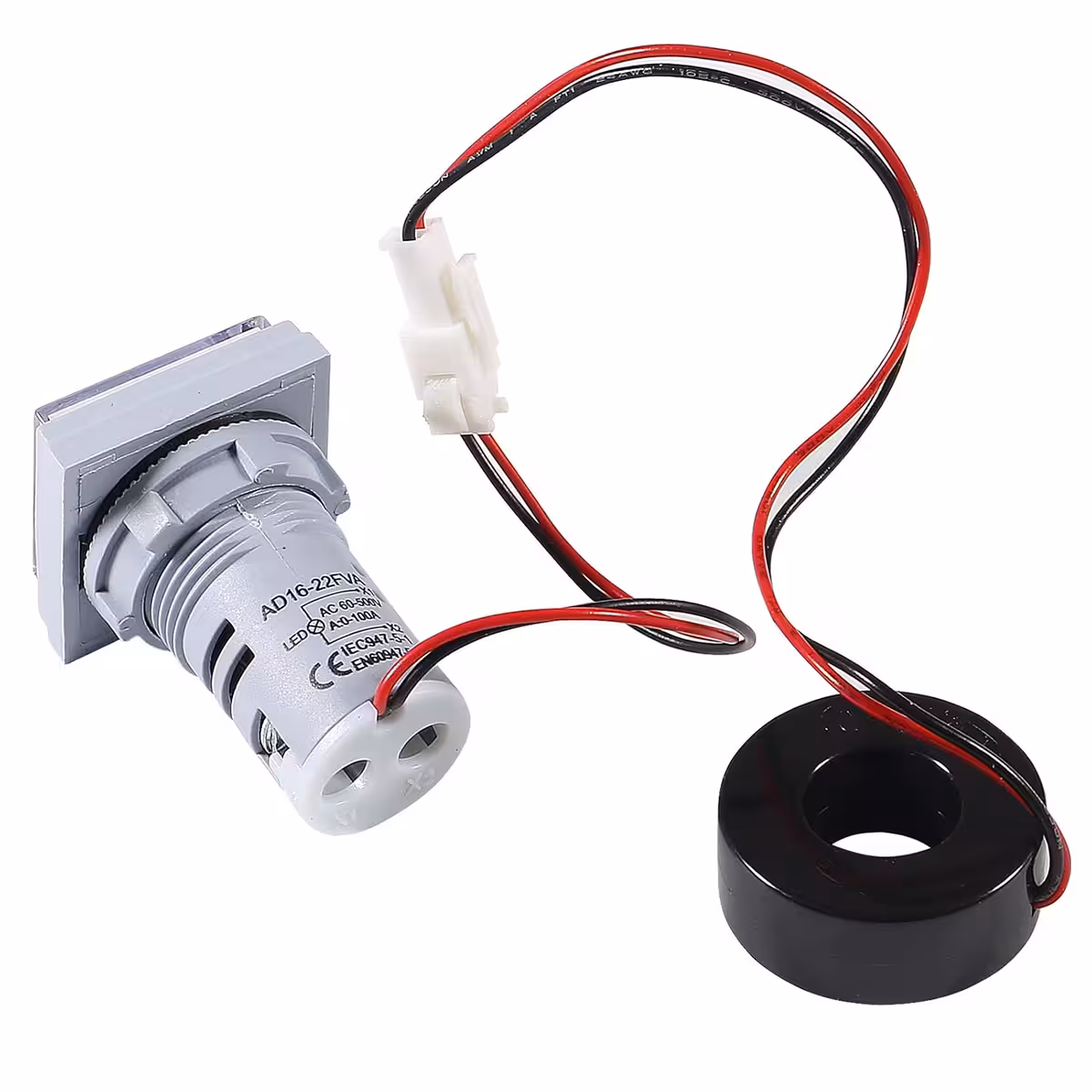

- Percez un orifice de 22 mm de diamètre sur votre panneau et insérez le module.
- Raccordez la phase (L) du réseau à la borne L de l’appareil.
- Raccordez le neutre (N) du réseau à la borne N de l’appareil.
- Faites passer le fil de phase du consommateur à travers le tore de mesure (bobine). Pour les courants inférieurs à 10A, effectuez 3 à 5 tours pour une meilleure précision.
- Connectez le fil de phase au consommateur et le neutre du consommateur directement au neutre du réseau.
- Mettez sous tension : l’écran LED affichera immédiatement les valeurs de tension et d’intensité.
Contenu du colis
- 1 × Voltmètre-ampèremètre numérique AC 60–500V / 0–100A avec affichage LED, boîtier blanc
Questions fréquentes
Est-il compatible avec le courant continu (DC) ?
Non. Cet appareil est conçu exclusivement pour les réseaux AC. Une connexion sur du courant continu pourrait endommager le module et fausser les mesures.
Dois-je couper le fil de phase pour l’installation ?
Non. Le fil passe simplement à travers le tore magnétique de l’ampèremètre. L’installation est totalement non-invasive et ne nécessite pas de modifier votre circuit.
Pourquoi enrouler le fil plusieurs fois dans la bobine ?
Chaque passage supplémentaire amplifie le champ magnétique détecté. Pour les faibles courants (moins de 5–10A), 3 à 5 enroulements améliorent considérablement la précision de l’affichage.
Puis-je l’utiliser pour un appareil domestique 230V ?
Oui, parfaitement. Il est conçu pour les réseaux monophasés 230V, tant que l’intensité consommée ne dépasse pas 100A.
Quelles sont les dimensions de montage ?
Il nécessite un perçage circulaire de 22 mm. La façade du module mesure 31 × 31 mm.
