Contrôleur brushless 20A avec écran TF-100 – l’upgrade idéal pour votre trottinette ou vélo électrique
Votre trottinette présente des saccades, l’ancien écran ne répond plus ou vous cherchez simplement à booster ses performances ? Un contrôleur brushless de qualité est l’élément clé pour transformer une conduite frustrante en une expérience fluide. Ce kit de 20A est compatible avec les tensions de 24V, 36V et 48V et les moteurs de 350W à 1000W, couvrant ainsi la grande majorité des configurations du marché.

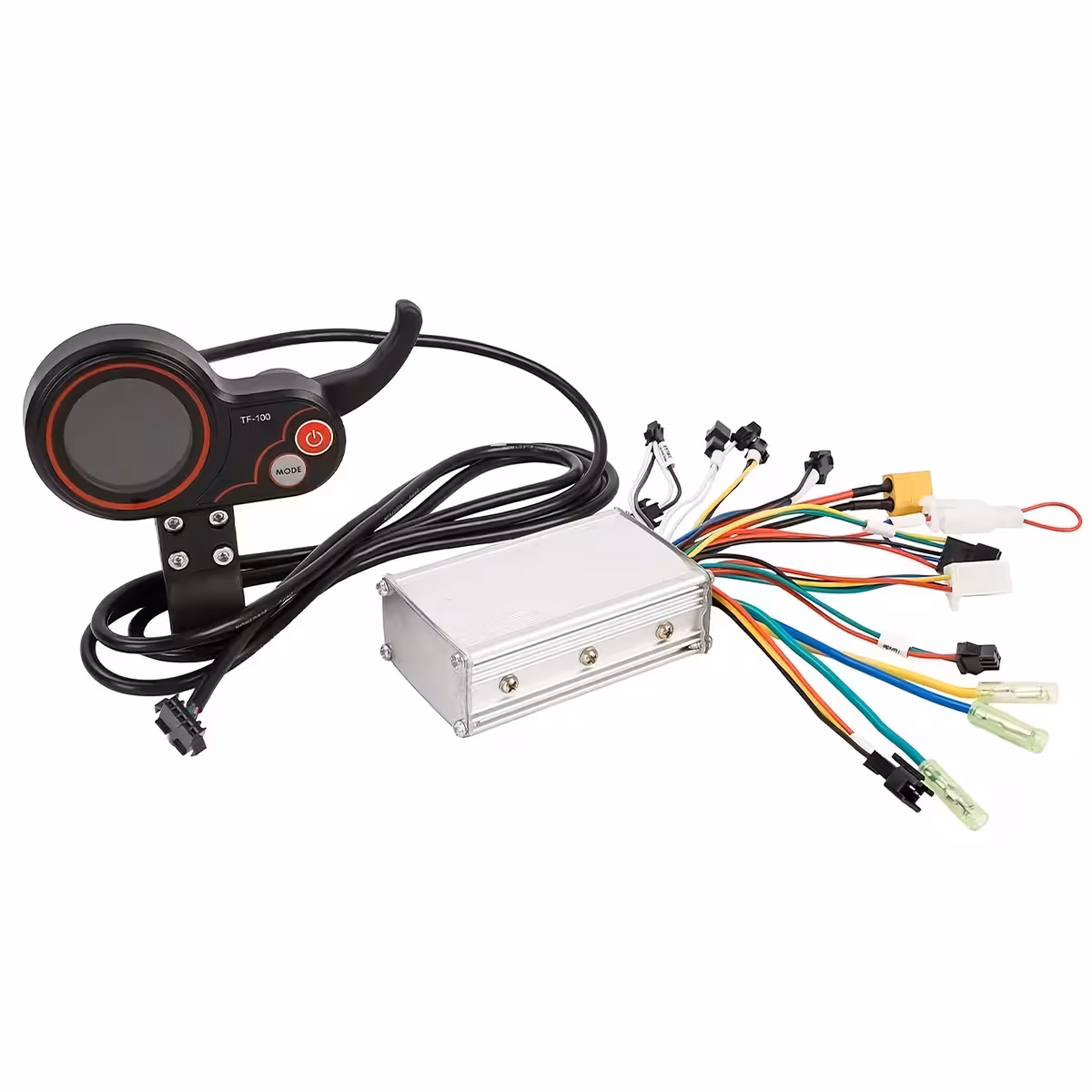

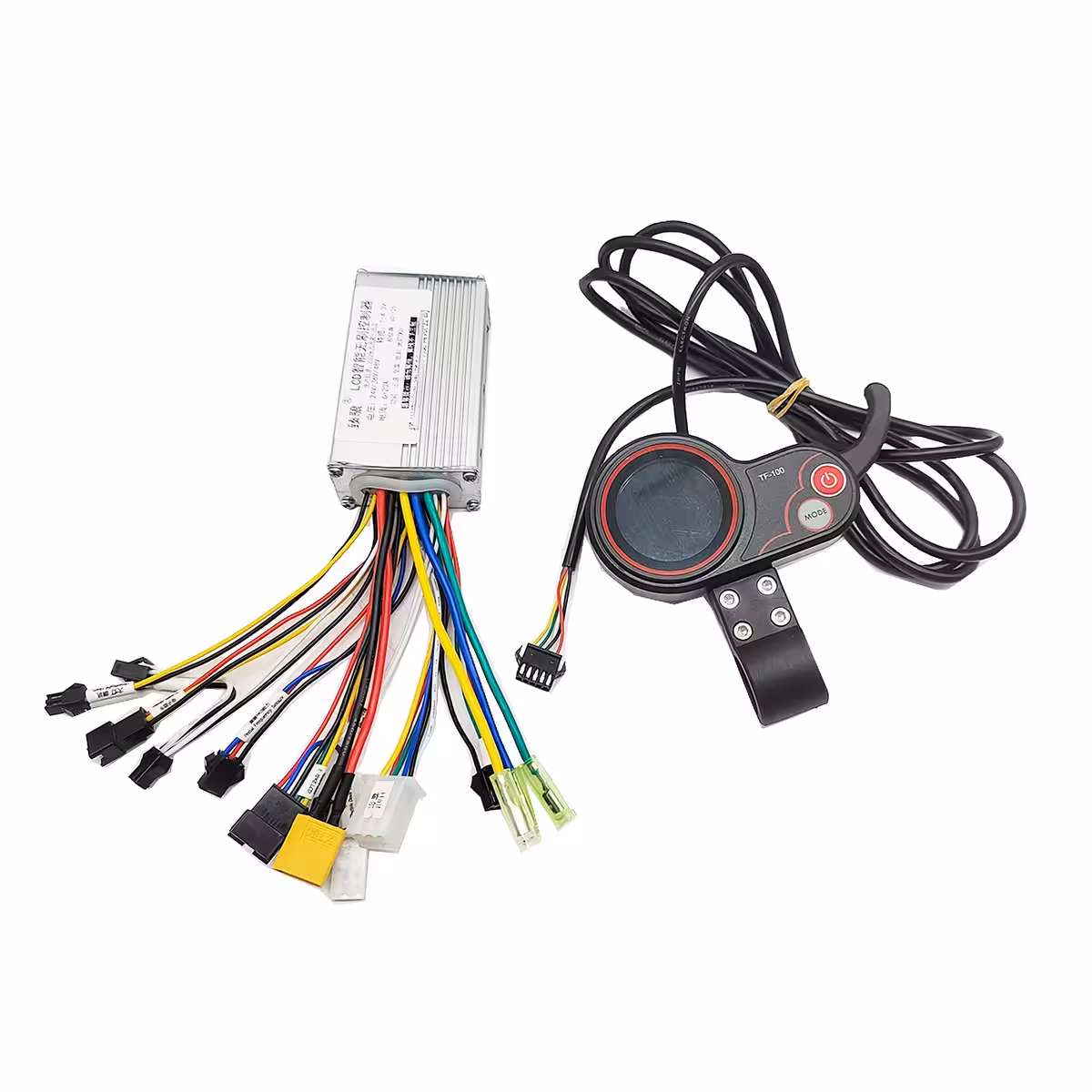

Note : Le pack comprend le contrôleur et l’écran LCD TF-100. Veuillez vérifier la compatibilité des connecteurs avec votre modèle de trottinette avant toute installation.
Pourquoi choisir ce modèle ? (Points forts) :
- Compatibilité 24V / 36V / 48V — fonctionne avec les batteries les plus courantes sans modification complexe.
- Puissance 350W–1000W — remplace directement le contrôleur d’origine sur la plupart des trottinettes et vélos électriques urbains.
- Auto-apprentissage (Self-learning) — détecte et corrige automatiquement le sens de rotation du moteur pour éviter toute erreur de câblage.
- Écran LCD TF-100 inclus — menu P-Settings complet avec plus de 16 paramètres configurables (limite de courant, régulateur de vitesse, etc.) via une interface claire.

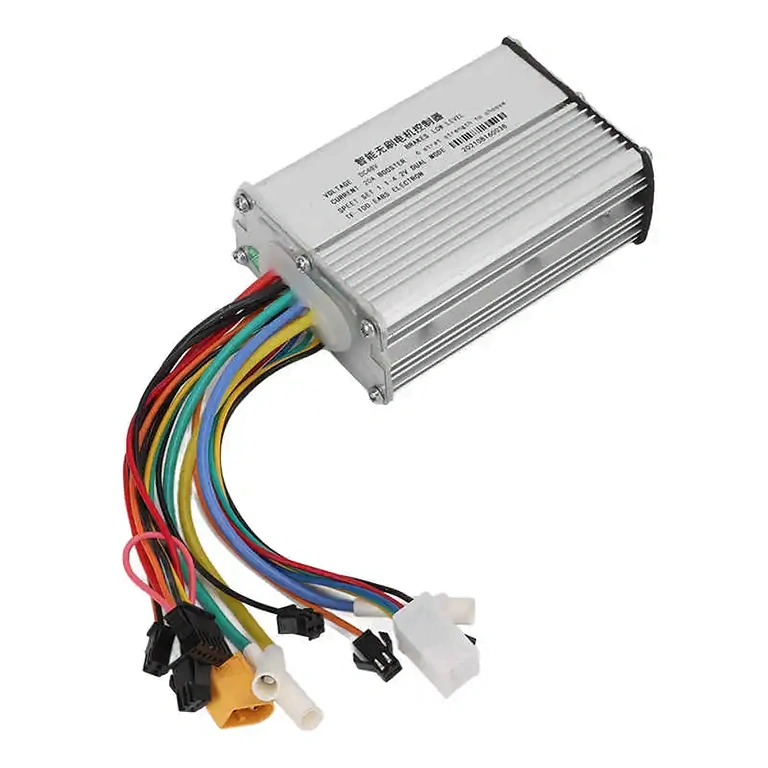

- Freinage E-ABS + Low Level Brake — freinage électronique progressif pour réduire l’usure des plaquettes et améliorer la sécurité en ville.
- Support PAS natif — compatible avec les systèmes d’assistance au pédalage, parfait pour les vélos électriques équipés d’un capteur de cadence.
- Contacteur électrique intégré — fonction de verrouillage (electric door lock) pour une sécurité accrue contre les démarrages non autorisés.
Détails techniques et performances
L’architecture brushless BLDC avec support pour capteurs Hall (6 fils) garantit un contrôle moteur précis à tous les régimes, sans à-coups au démarrage ni surchauffe à vitesse constante. La limite de courant réglable via le paramètre P14 (1–20A) vous permet d’ajuster la réactivité de l’accélération selon votre poids ou le type de terrain. La protection contre la sous-tension (P15) prévient la décharge profonde de votre batterie, prolongeant ainsi sa durée de vie.
| Paramètre | Détail |
|---|---|
| Tension compatible | 24V / 36V / 48V |
| Puissance moteur supportée | 350W / 500W / 800W / 1000W |
| Courant nominal | 20A |
| Type de moteur | Brushless (BLDC) |
| Capteurs Hall | Oui – 6 fils |
| Écran inclus | LCD TF-100 |
| Freinage électronique | E-ABS + Low Level Brake |
| Pedal Assist System (PAS) | Oui |
| Auto-apprentissage | Oui – automatique |
| Régulateur de vitesse | Oui (P17) |
| Éclairage + Klaxon | Contrôle intégré |
| Contacteur électrique | Electric door lock – Oui |
| Protocole de communication | Configurable (P20) |
| Compatibilité véhicule | Trottinette électrique / Vélo électrique |
Guide de programmation et installation

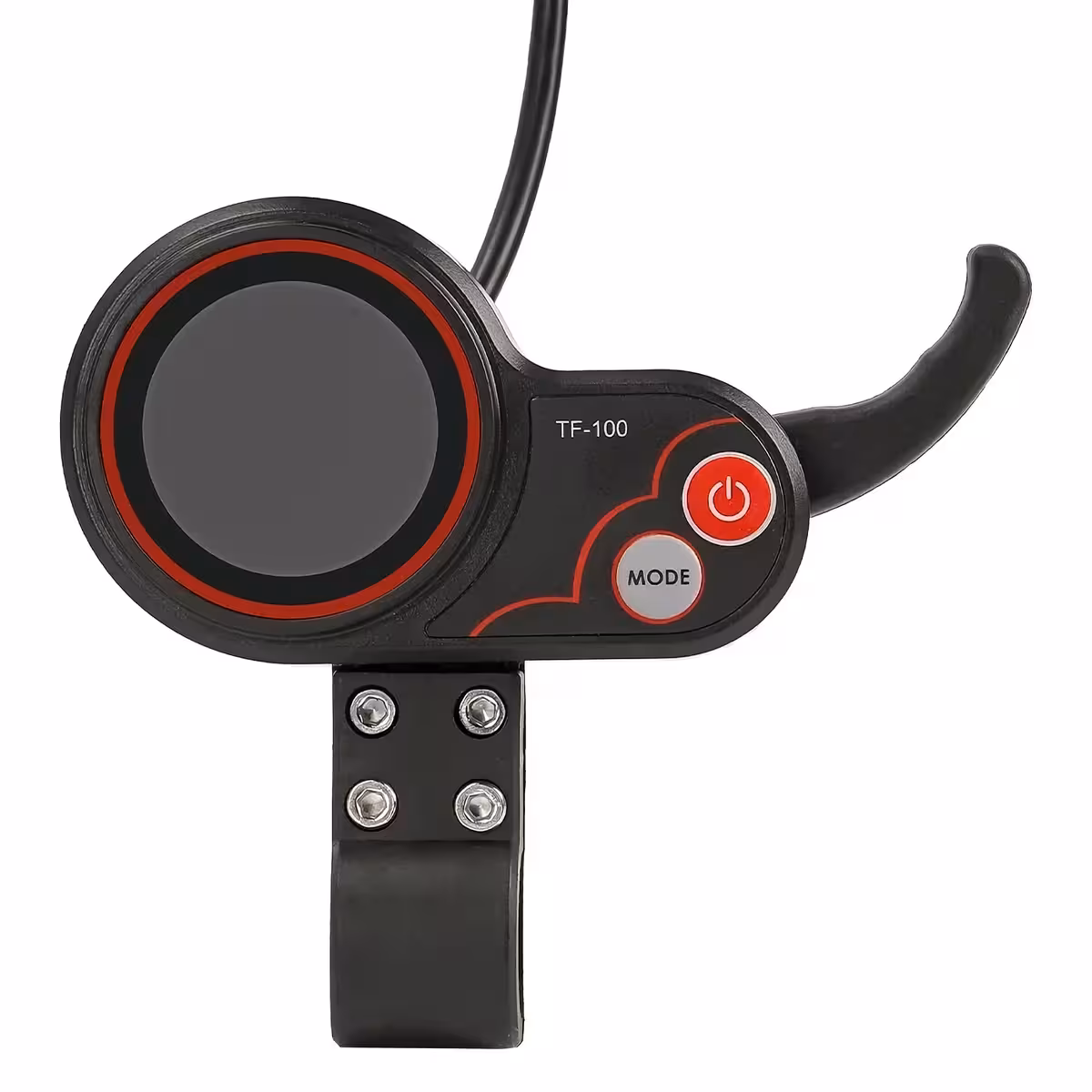

L’écran TF-100 permet des réglages avancés directement depuis le guidon. Pour accéder au menu P-Settings, maintenez simultanément les boutons Power + Mode pendant 2 à 3 secondes.
| Paramètre | Description |
|---|---|
| P01 | Luminosité de l’écran (1–3) |
| P02 | Unités de mesure : KM / MPH |
| P03 | Tension système (36V / 48V / 52V) |
| P04 | Veille automatique (0–60 min) |
| P06 | Diamètre de roue |
| P07 | Nombre d’aimants moteur |
| P09 | Mode de démarrage : instantané / avec élan |
| P10 | Mode de conduite |
| P11 | Sensibilité du frein électronique |
| P12 | Niveau d’accélération (0–5) |
| P14 | Limite de courant (1–20A) |
| P15 | Protection sous-tension batterie |
| P17 | Régulateur de vitesse |
| P18 | Calibrage de la vitesse |
| P19 | Mode vitesses |
| P20 | Protocole de communication |

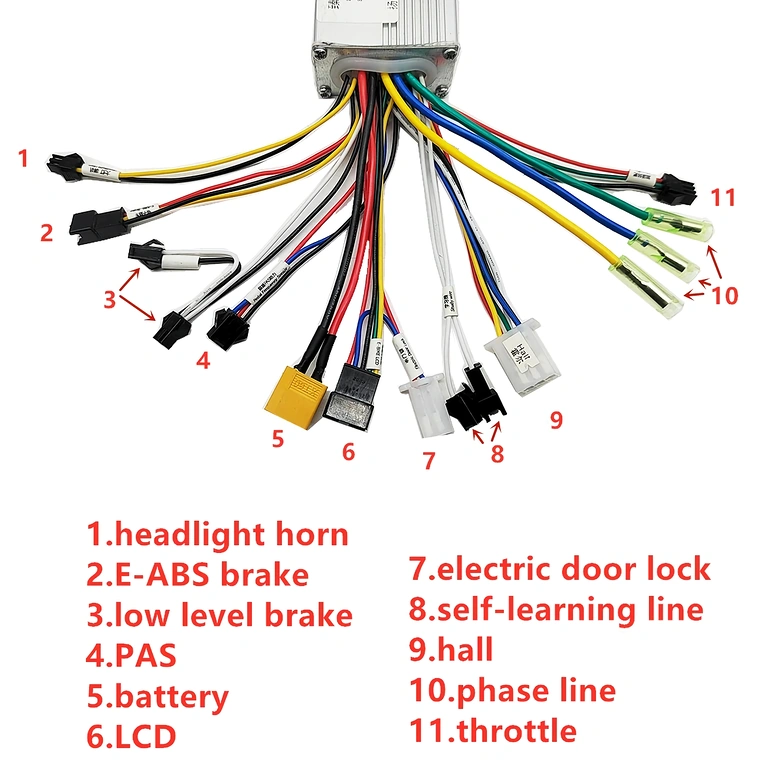

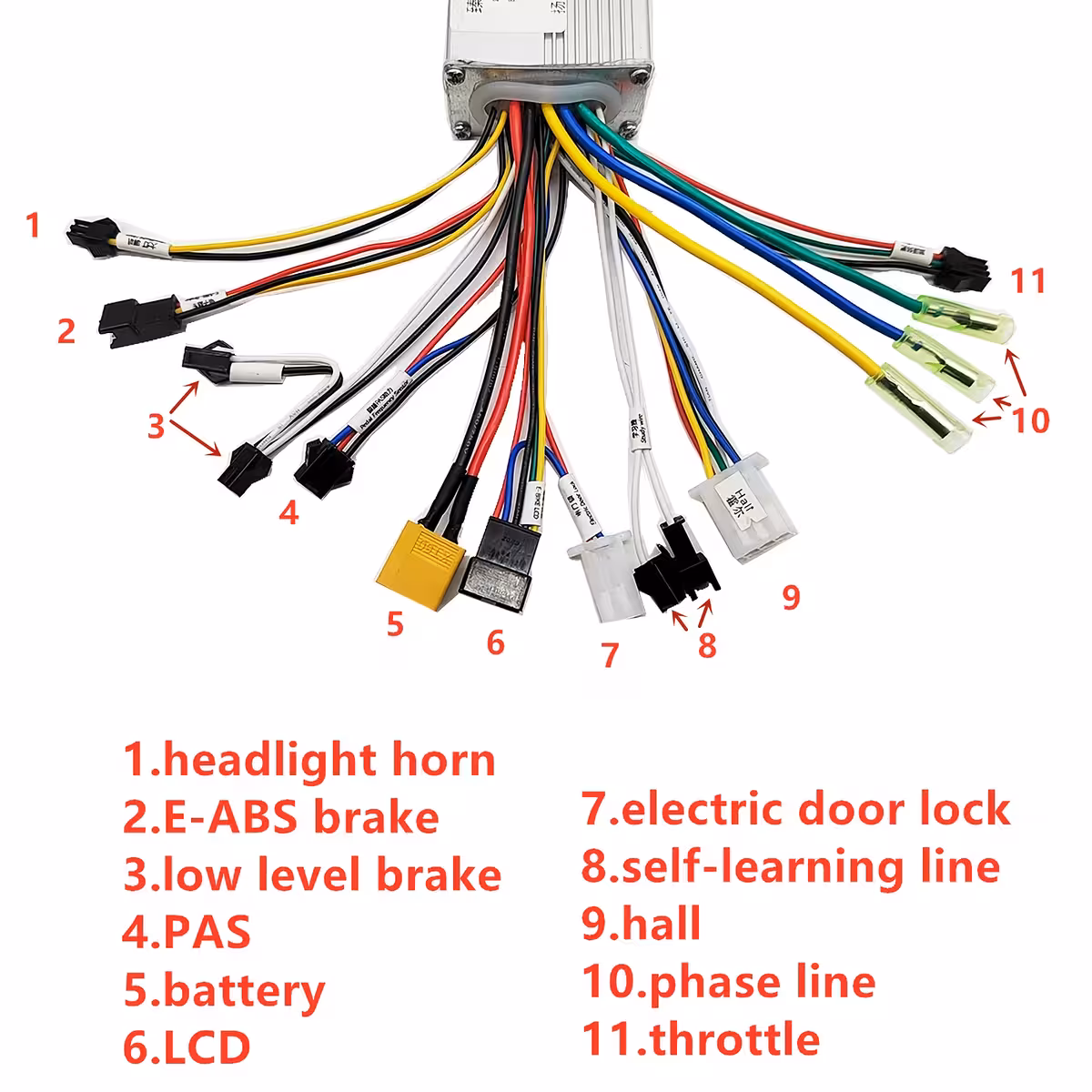

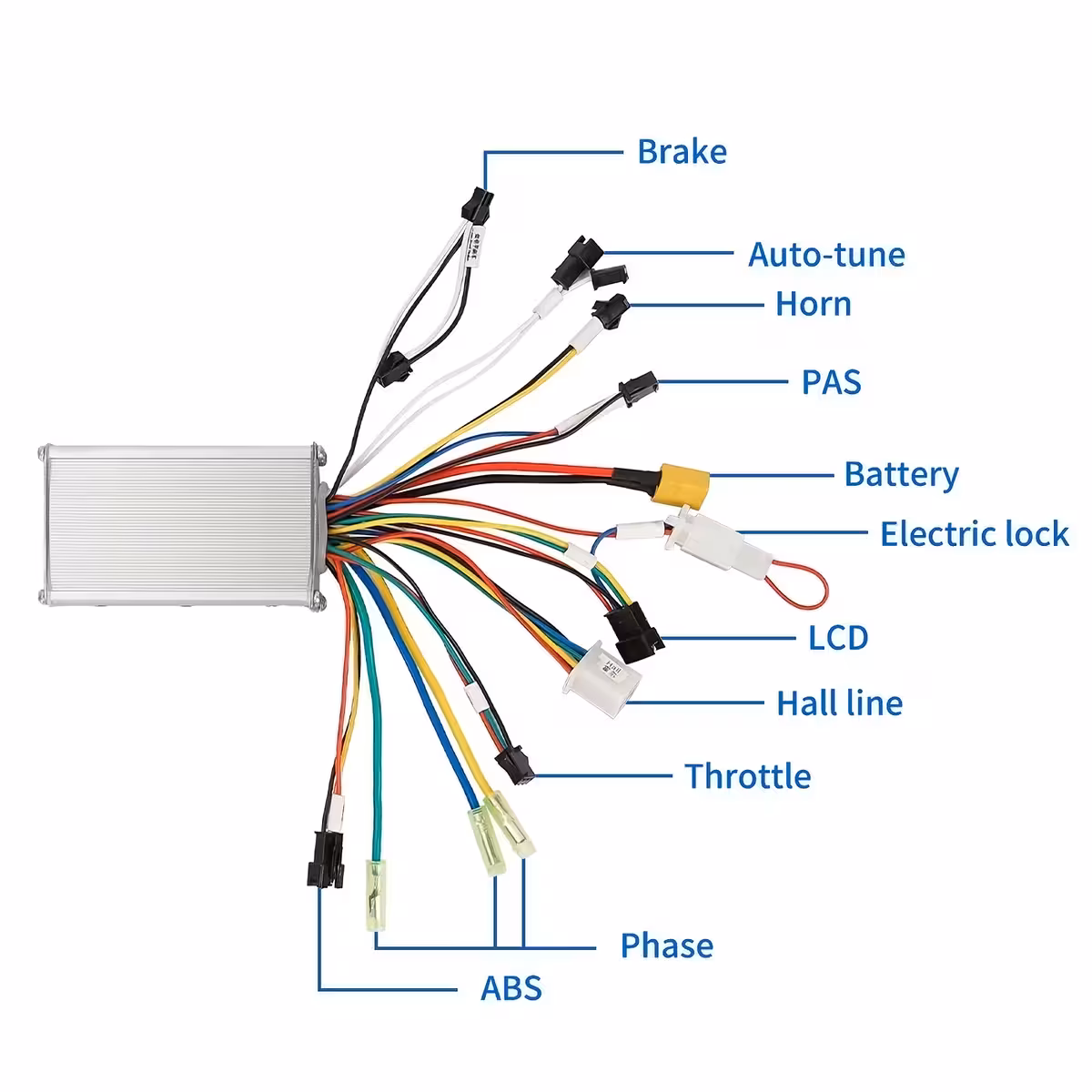

Pour le branchement, suivez ces étapes :

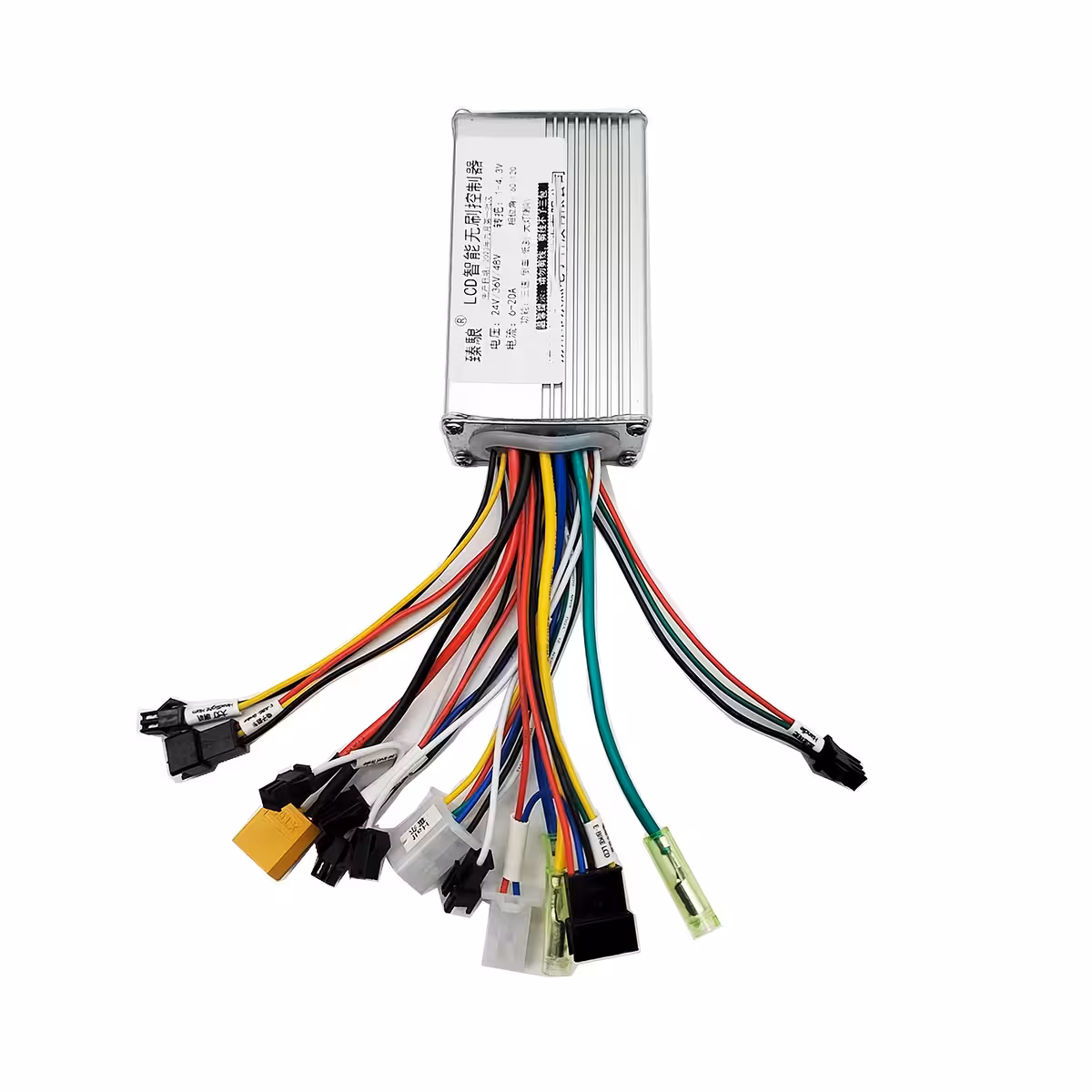

- Connectez les fils de phase en respectant les codes couleurs (couleurs identiques entre le contrôleur et le moteur).
- Connectez la batterie : rouge = (+), noir = (–).
- Connectez l’accélérateur et le contacteur électrique.
- Connectez les fils Hall si votre moteur en est équipé.
- Reliez les fils d’auto-apprentissage pour détecter le sens de rotation :
- Si la roue tourne dans le bon sens → déconnectez les fils.
- Si la roue tourne à l’envers → laissez les fils connectés jusqu’à ce que le sens s’inverse automatiquement.
- Connectez les fonctions optionnelles (phare, klaxon, frein, PAS) selon vos besoins.
Contenu du colis

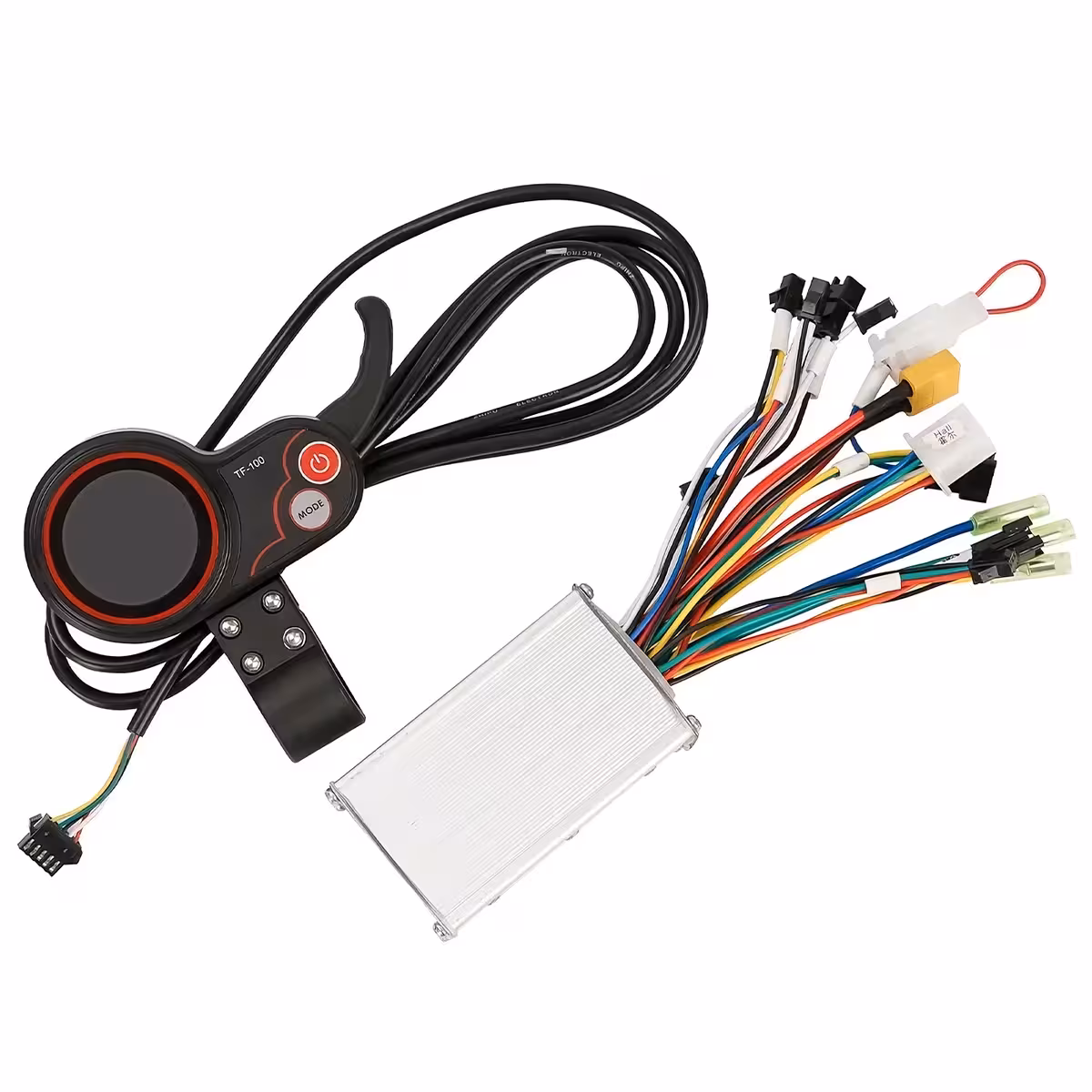

- 1x Contrôleur brushless 20A (24V / 36V / 48V)
- 1x Écran LCD TF-100
Questions fréquentes
Est-il compatible avec mon moteur 500W / 36V ?
Oui. Ce contrôleur prend en charge les moteurs brushless de 350W à 1000W sous 24V, 36V et 48V. Vérifiez simplement la compatibilité des connecteurs avec votre matériel avant le montage.
Que faire si je branche mal les fils de phase ?
Grâce à la fonction d’auto-apprentissage, le contrôleur détecte le sens de rotation. Si le moteur tourne à l’envers, suivez la procédure d’auto-apprentissage décrite plus haut : aucun risque d’endommager vos composants.
L’écran TF-100 est-il inclus ?
Absolument. Le pack contient à la fois le contrôleur et l’écran LCD TF-100, prêts à être installés.
Puis-je l’utiliser sur un vélo électrique ?
Oui, il est parfaitement adapté à tout vélo électrique équipé d’un moteur brushless BLDC dans la plage de puissance indiquée. Le support PAS natif le rend idéal pour les vélos avec capteur de pédalage.
Comment régler la tension de ma batterie sur le TF-100 ?
Accédez au menu P-Settings (Power + Mode pendant 2-3 secondes) et réglez le paramètre P03 sur la valeur correspondant à votre batterie : 36V, 48V ou 52V.
