Convertisseur DC-DC Step-Down XL4015 5A – Réglage précis de la tension et du courant pour batteries et LED

Vous avez besoin de charger une batterie Li-ion en toute sécurité sans risque de surcharge ? Ou vous souhaitez alimenter une bande LED à une tension précise, sans fluctuations ? Le module XL4015 vous offre un contrôle indépendant de la tension et du courant dans un format compact, prêt à être intégré dans tous vos projets électroniques.

Note : La tension de sortie par défaut est réglée à environ 20V en usine. Lors de la première utilisation, ajustez le potentiomètre avant de connecter votre charge. Si la tension ne varie pas, tournez le potentiomètre CV dans le sens inverse des aiguilles d’une montre sur au moins 10 tours complets — il s’agit d’une procédure de calibration initiale normale.

Pourquoi choisir ce modèle ? (Avantages clés) :

Double réglage CC + CV indépendant — contrôlez séparément le courant et la tension de sortie via deux potentiomètres dédiés, essentiel pour la charge optimale des batteries Li-ion ou NiMH et la protection des LED de puissance.
Rendement jusqu’à 96% — moins de 4% d’énergie perdue sous forme de chaleur, garantissant un fonctionnement stable même en cas d’utilisation continue sans surchauffe rapide.
Protection automatique contre les courts-circuits et la surchauffe — limitation à 8A et arrêt automatique en cas de température excessive, sans nécessiter de fusibles externes supplémentaires.
Large plage de conversion — entrée 4V–38V, sortie 1.25V–36V ; couvre les conversions courantes comme 24V→12V, 24V→5V ou 12V→3.3V sans modification matérielle.
Format compact, prêt à l’emploi — 51×26×18 mm, indicateur LED de fonctionnement intégré, dissipateur thermique inclus et plage de température de -40°C à +85°C pour une utilisation en milieu industriel.

Détails et performances

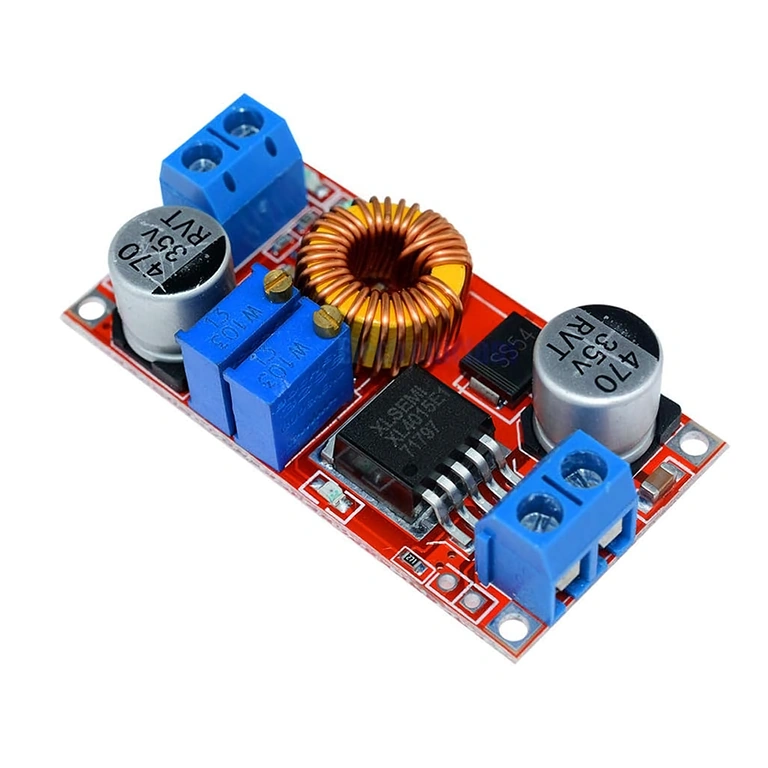

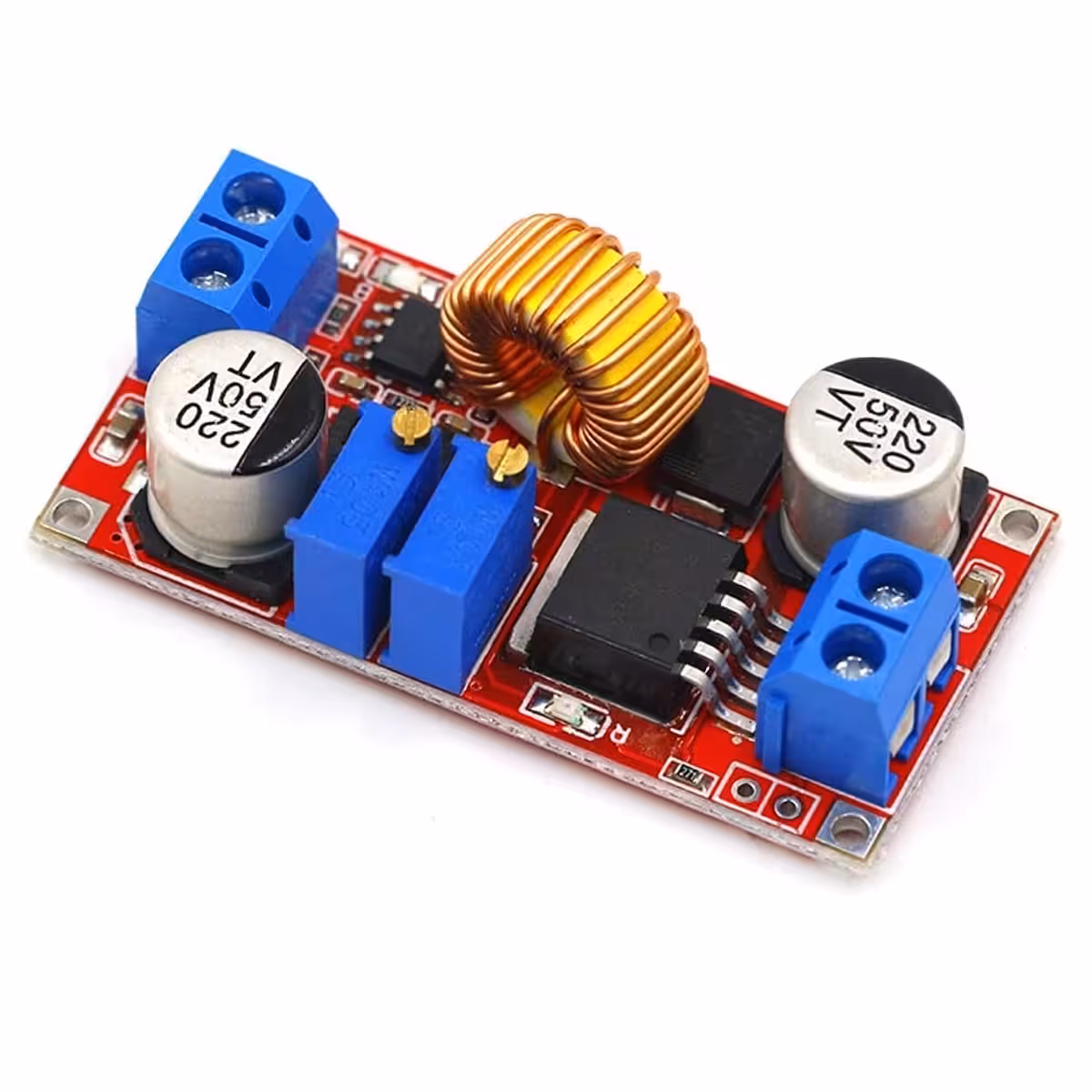

La puce XL4015 fonctionne à une fréquence de commutation de 180KHz, suffisamment élevée pour maintenir l’ondulation (ripple) de sortie au minimum sans composants de filtrage encombrants. Le courant nominal maximal est de 5A, bien qu’il soit recommandé de limiter l’utilisation continue à 4.5A pour prolonger la durée de vie du module. Pour la charge de batteries, le module démarre automatiquement en mode CC (courant constant) et bascule en CV (tension constante) à mesure que la batterie approche de la tension cible, respectant ainsi le cycle de charge idéal.

Paramètre	Valeur / Détail
Type de convertisseur	DC-DC Step-Down (Buck)
Puce principale	XL4015
Tension d’entrée	4V – 38V DC (max. absolu 38V)
Tension de sortie	1.25V – 36V DC (réglable en continu)
Courant de sortie max.	5A (recommandé en continu : 4.5A)
Puissance maximale	75W
Rendement	Jusqu’à 96%
Fréquence de commutation	180KHz
Mode de réglage	CV (tension constante) + CC (courant constant)
Protection court-circuit	Limitation automatique à 8A
Protection thermique	Arrêt automatique en cas de surchauffe
Température de service	-40°C ~ +85°C
Indicateur	LED intégrée

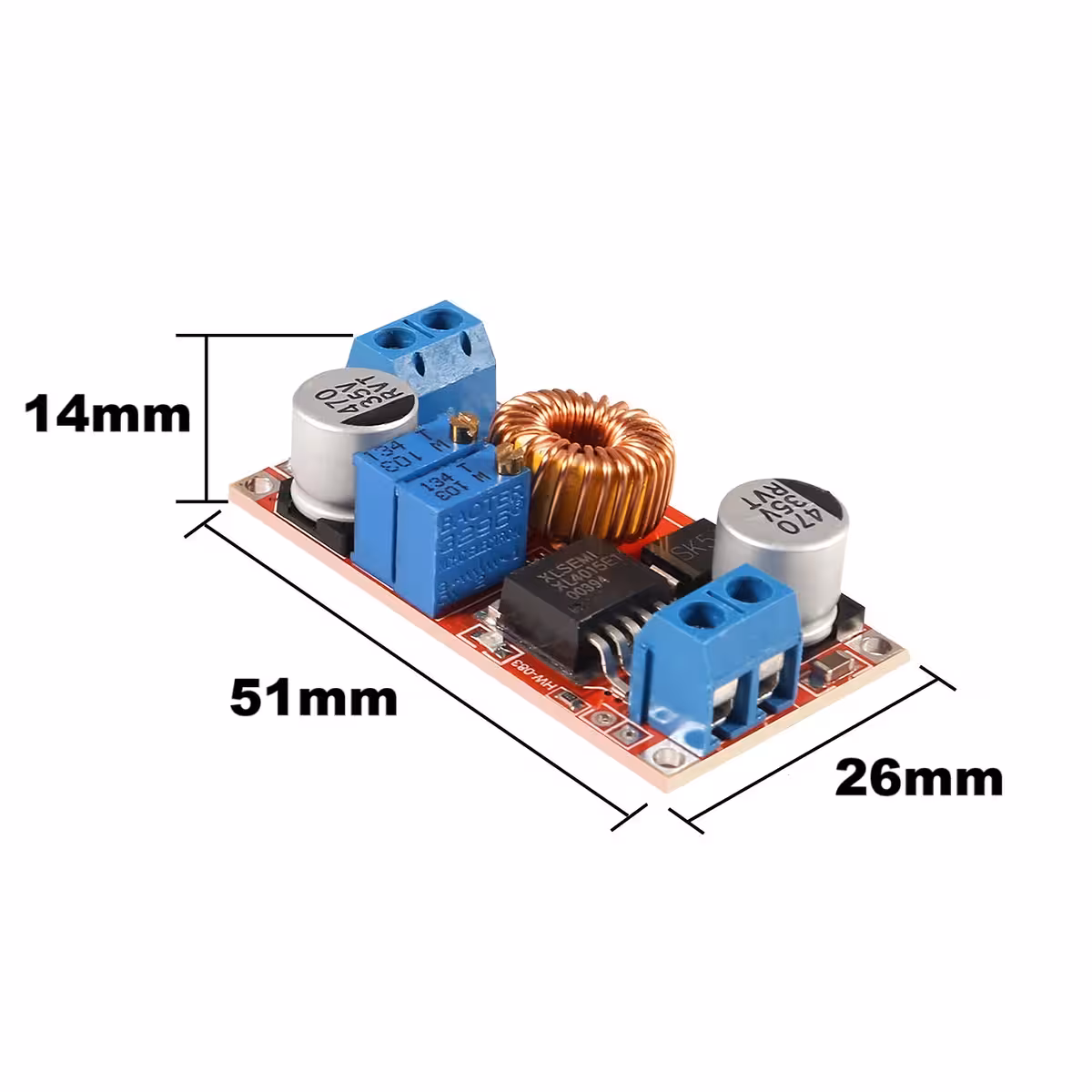

Dimensions	51 × 26 × 18 mm

Instructions de configuration et d’utilisation

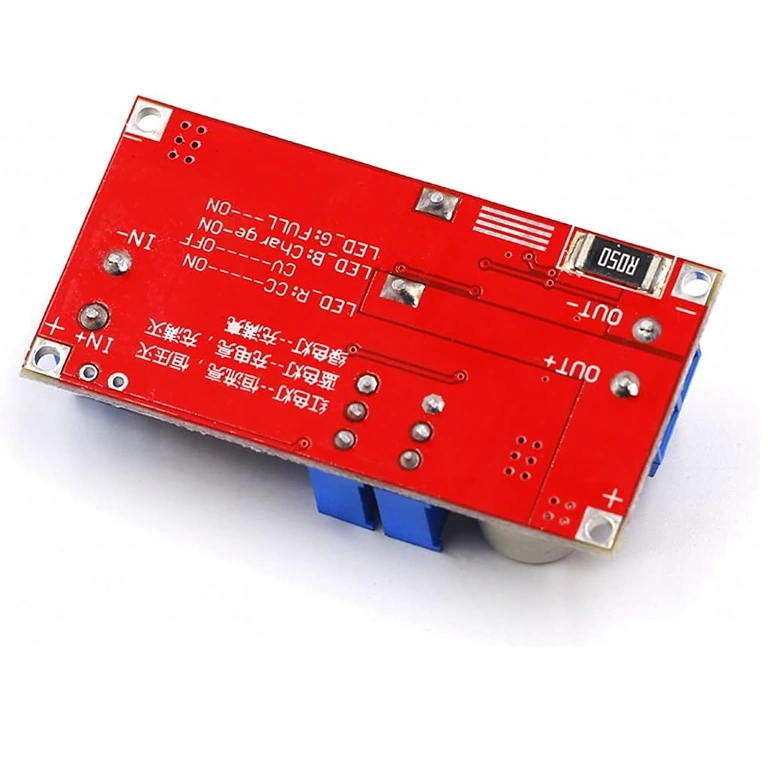

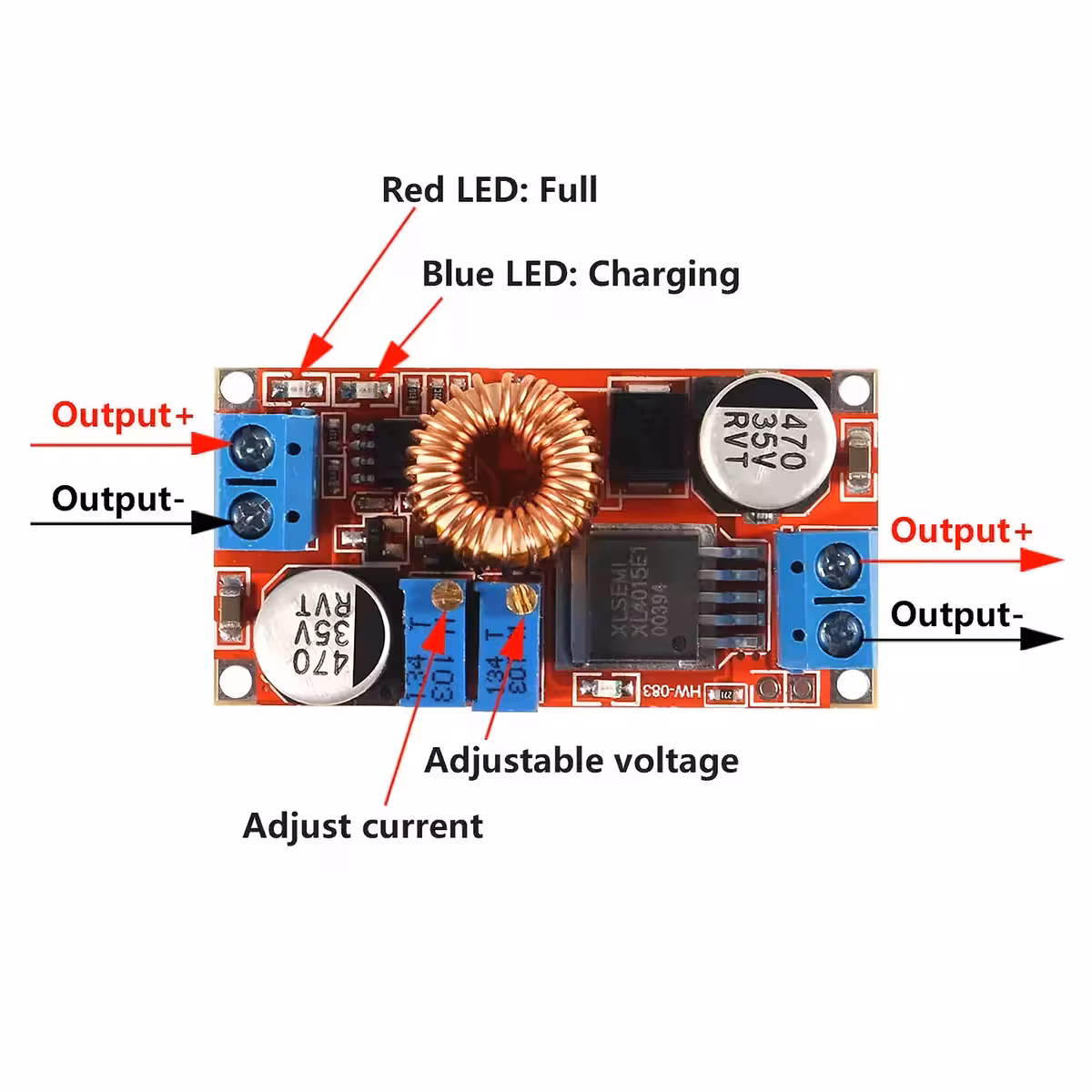

Réglez la tension de sortie avant de connecter la charge : tournez le potentiomètre marqué CV jusqu’à atteindre la tension souhaitée, en vérifiant avec un voltmètre.
Réglez la limite de courant via le potentiomètre marqué CC : connectez une charge résistive ou un ampèremètre en série et ajustez jusqu’à la valeur de courant désirée.
Calibration initiale (si la tension ne varie pas) : tournez le potentiomètre CV dans le sens inverse des aiguilles d’une montre sur au moins 10 tours complets, puis reprenez le réglage.
Pour la charge de batteries : réglez la tension CV sur la tension de fin de charge de la batterie et le courant CC sur la valeur recommandée (ex: 0.5C ou 1C). Le module basculera automatiquement de CC vers CV durant le cycle.
Attention : ne dépassez pas 38V en entrée et assurez une ventilation adéquate pour les charges proches de 5A.

Contenu du colis

1 × Module convertisseur DC-DC step-down XL4015 CC CV

Questions fréquentes

Puis-je utiliser ce module pour charger une batterie Li-ion 3.7V ?

Oui. Réglez la tension CV sur 4.2V et limitez le courant CC selon les recommandations du fabricant de la batterie. Le module gère automatiquement la transition CC→CV.

Pourquoi la tension de sortie est-elle d’environ 20V au démarrage ?

Il s’agit du réglage d’usine par défaut. Ajustez le potentiomètre CV avant de connecter votre charge. Si le module ne répond pas, effectuez la calibration initiale en tournant le potentiomètre CV dans le sens inverse des aiguilles d’une montre sur 10 tours.

Un dissipateur thermique supplémentaire est-il nécessaire ?

Le module est équipé d’un dissipateur intégré. Pour des charges continues de 4.5A à 5A, l’ajout d’un petit ventilateur est conseillé pour maintenir une température optimale et prolonger la durée de vie.

Peut-il alimenter des LED de puissance ?

Oui, le mode CC est idéal pour les LED de puissance car il prévient les surintensités. Réglez le courant CC sur la valeur nominale de la LED et la tension CV légèrement au-dessus de la tension directe (forward voltage) de la LED.
