Relais de contrôle de niveau d’eau avec 3 capteurs – Automatisation électronique pour bassins, réservoirs, piscines

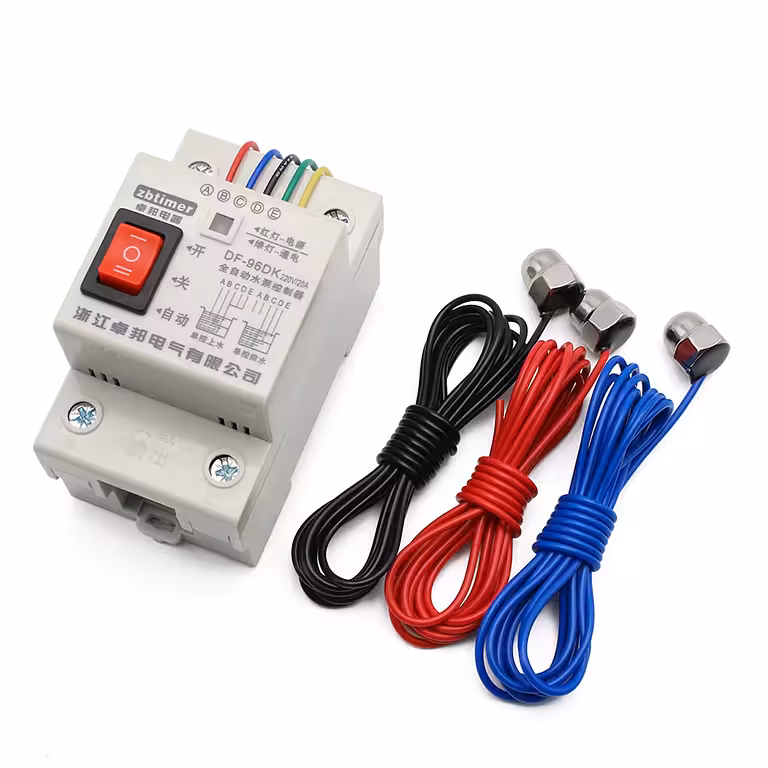

Relais de contrôle automatique du niveau d’eau, avec fonction de limitation, réglage et capteur électronique intégré. Idéal pour les systèmes d’automatisation du niveau d’eau dans réservoirs, bassins, piscines, aquariums.
- Compatible avec bassins d’eau, piscines, aquariums
- Comprend 3 sondes de niveau – longueur : 5 mètres chacune
- Mode de fonctionnement : Manuel / Automatique / Arrêt
- Installation rapide et intuitive dans tout système de pompage
| Caractéristiques techniques | Valeur |
|---|---|
| Dimensions | 86 × 66 × 49 mm |
| Tension nominale | 220V |
| Sortie relais (résistive) | 20A / 220V |
| Sortie relais (inductive) | 10A / 220V |
| Positions du bouton | ON / OFF / AUTO |
1. Installation pour remplissage automatique d’un bassin
Voir la Figure 1 dans la galerie d’images pour un schéma clair des connexions. La pompe démarrera automatiquement lorsque le niveau d’eau descend sous la limite inférieure et s’arrêtera lorsque le bassin sera plein.
- A (rouge) – niveau supérieur : arrête la pompe
- B (bleu) – niveau inférieur : démarre la pompe
- C (noir) – ligne commune basse
- D (vert) & E (jaune) – connectés à C
2. Installation pour vidange automatique d’un bassin
Voir la Figure 2 dans la galerie d’images pour un exemple. La pompe démarrera lorsque le niveau est élevé et s’arrêtera lorsque le niveau descend.
- E – niveau supérieur : démarre la pompe
- D – niveau inférieur : arrête la pompe
- C – ligne commune
- A & B – déconnectés
3. Maintien d’un niveau minimum d’eau
Voir la Figure 3 dans la galerie d’images pour le montage. La pompe s’arrêtera automatiquement lorsque le niveau d’eau descend sous le point minimum défini par l’utilisateur.
- C & D – points de contrôle du niveau bas
- E & C – connexion courte (pont)
- A & B – déconnectés
4. Contrôle automatique entre deux bassins
Voir la Figure 4 dans la galerie d’images pour le diagramme complet. Permet le transfert d’eau d’un bassin inférieur vers un bassin supérieur avec contrôle automatisé.
- A – niveau supérieur dans le bassin supérieur : arrête la pompe
- B – niveau inférieur dans le bassin supérieur : démarre la pompe
- C – ligne commune pour les deux bassins
- D – niveau bas dans le bassin inférieur : arrête la pompe
- E – niveau élevé dans le bassin inférieur : démarre la pompe
Remarque : Si l’activation au niveau supérieur dans le bassin inférieur n’est pas souhaitée, le point E peut être déconnecté.
Galerie photo avec schémas explicatifs – Figures 1, 2, 3 et 4
