Relais temporisé cyclique 24V DC — une temporisation précise, sans reprogrammation après coupure
Une pompe qui démarre trop tôt, un ventilateur qui tourne en continu ou un système d’arrosage capricieux après une micro-coupure de courant ? Si vous rencontrez ces problèmes, ce relais temporisé cyclique 24V DC avec mémoire non volatile est la solution définitive : vos réglages sont conservés, même en cas de panne de secteur.
Note : Ce module fonctionne exclusivement sous 24V DC. Pour utiliser le port de déclenchement externe (XH-2.45-2P), une soudure d’un connecteur ou de fils sur les pastilles dédiées est nécessaire.
Pourquoi choisir ce modèle ? (Avantages clés) :
- Mémoire en cas de coupure de tension — les paramètres P0–P5 ainsi que les temps ON/OFF sont sauvegardés ; le cycle reprend automatiquement dès le rétablissement du courant, sans intervention manuelle.
- Plage de temporisation 0–999 en secondes, minutes ou heures — l’unité de temps est réglable indépendamment pour les phases ON et OFF, permettant par exemple de combiner 10 secondes de marche avec 2 heures d’arrêt.
- Sortie relais 10A contact NO — pilotez directement vos pompes, ventilateurs ou rubans LED sans module de puissance additionnel.
- Fonctionnement cyclique 1–999 cycles ou boucle infinie — arrêt automatique après un nombre défini d’itérations, idéal pour les doseurs ou les systèmes d’irrigation à programme fixe.
- Double déclenchement : automatique ou manuel — démarrage immédiat à la mise sous tension (P4=ON) ou via une commande externe (bouton/capteur) sur le port XH-2.45-2P.
- Verrouillage des touches P5 — une fois configuré, le clavier se verrouille pour éviter toute modification accidentelle en milieu industriel ou agricole.
Détails techniques et performances
Ce module fonctionne sous 24V DC et commute des charges allant jusqu’à 10A via son contact normalement ouvert (NO), une capacité suffisante pour la plupart des pompes et systèmes de ventilation. Les phases ON et OFF sont configurables indépendamment, offrant une grande flexibilité pour des scénarios asymétriques, le tout dans un boîtier compact de 79,5 × 42,1 × 27,8 mm. Le témoin LED OUT permet de visualiser instantanément l’état du relais.
| Paramètre | Valeur / Détail |
|---|---|
| Tension d’alimentation | 24V DC |
| Sortie relais | 1 canal, contact NO, jusqu’à 10A |
| Unité de temps | Secondes / Minutes / Heures (sélectionnable indépendamment ON/OFF) |
| Plage de temporisation | 0 – 999 s/min/h |
| Fonction cyclique | Boucle infinie ou 1–999 cycles |
| Temporisation démarrage / arrêt | Supportée |
| Déclenchement | Automatique (P4=ON) ou manuel (bouton R / port externe) |
| Mémoire après coupure | Oui — mémoire non volatile, sauvegarde tous les paramètres |

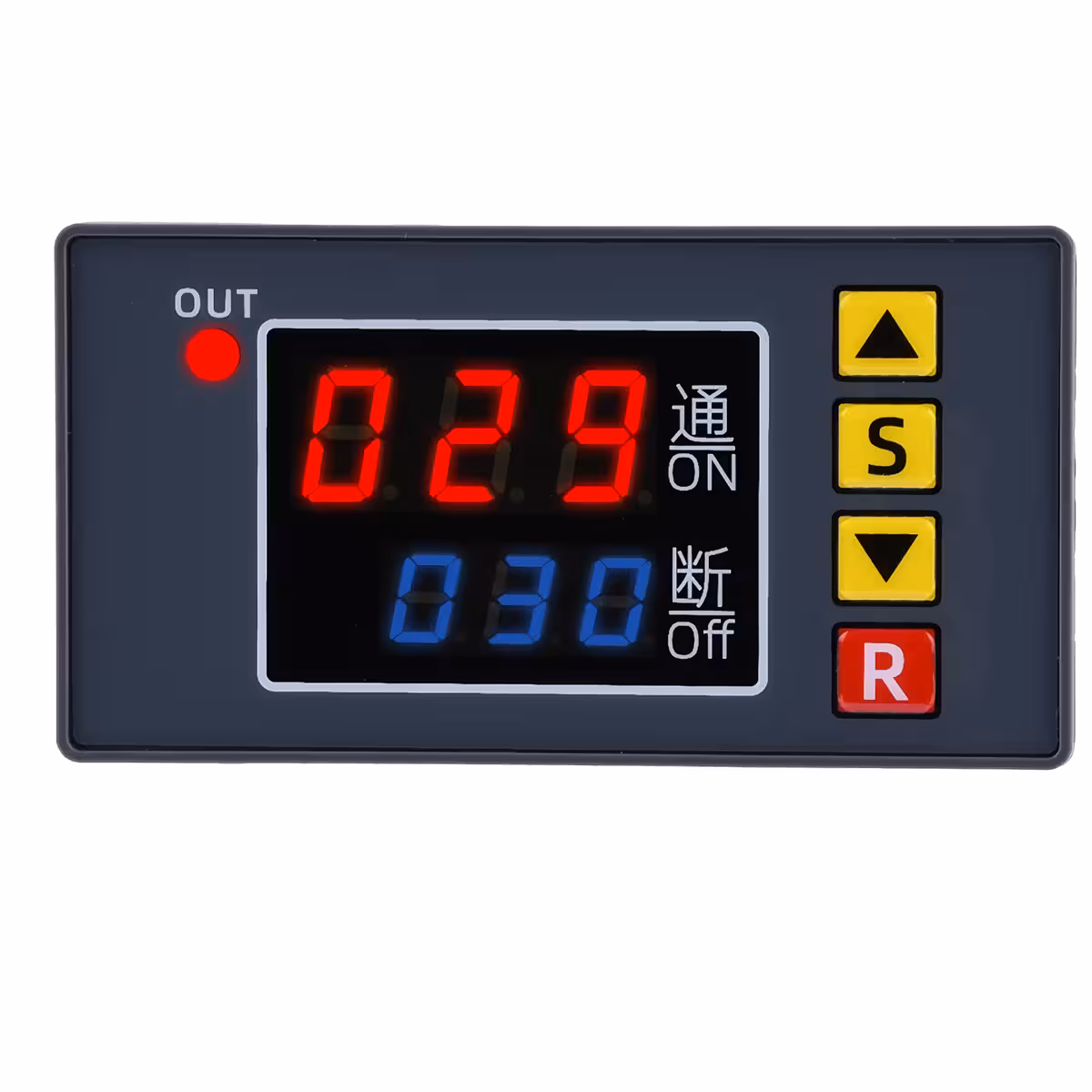

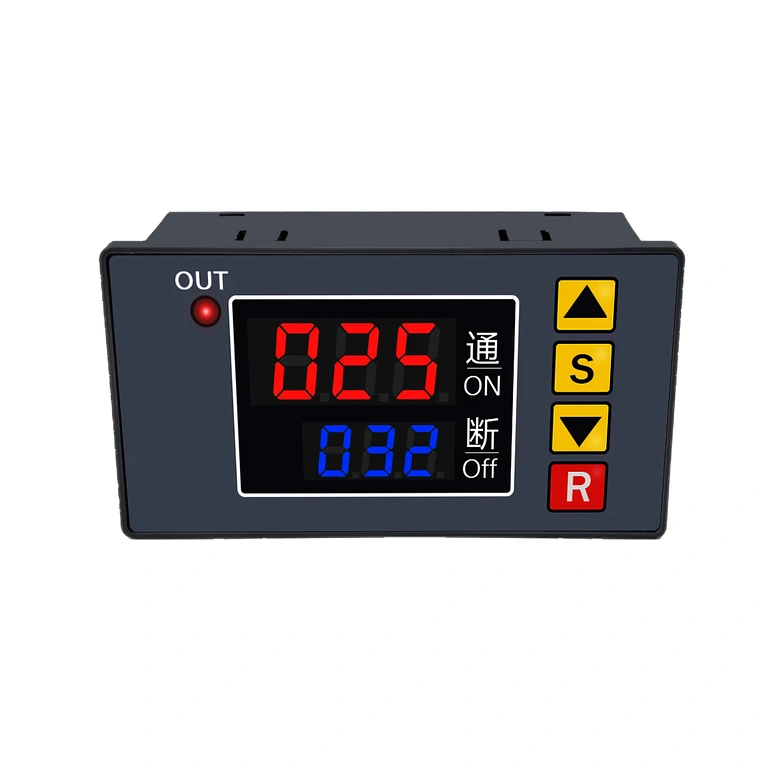

| Indicateur LED OUT | Allumé = relais actif, Éteint = inactif |
| Port de déclenchement externe | XH-2.45-2P (nécessite soudure d’un connecteur ou de fils) |

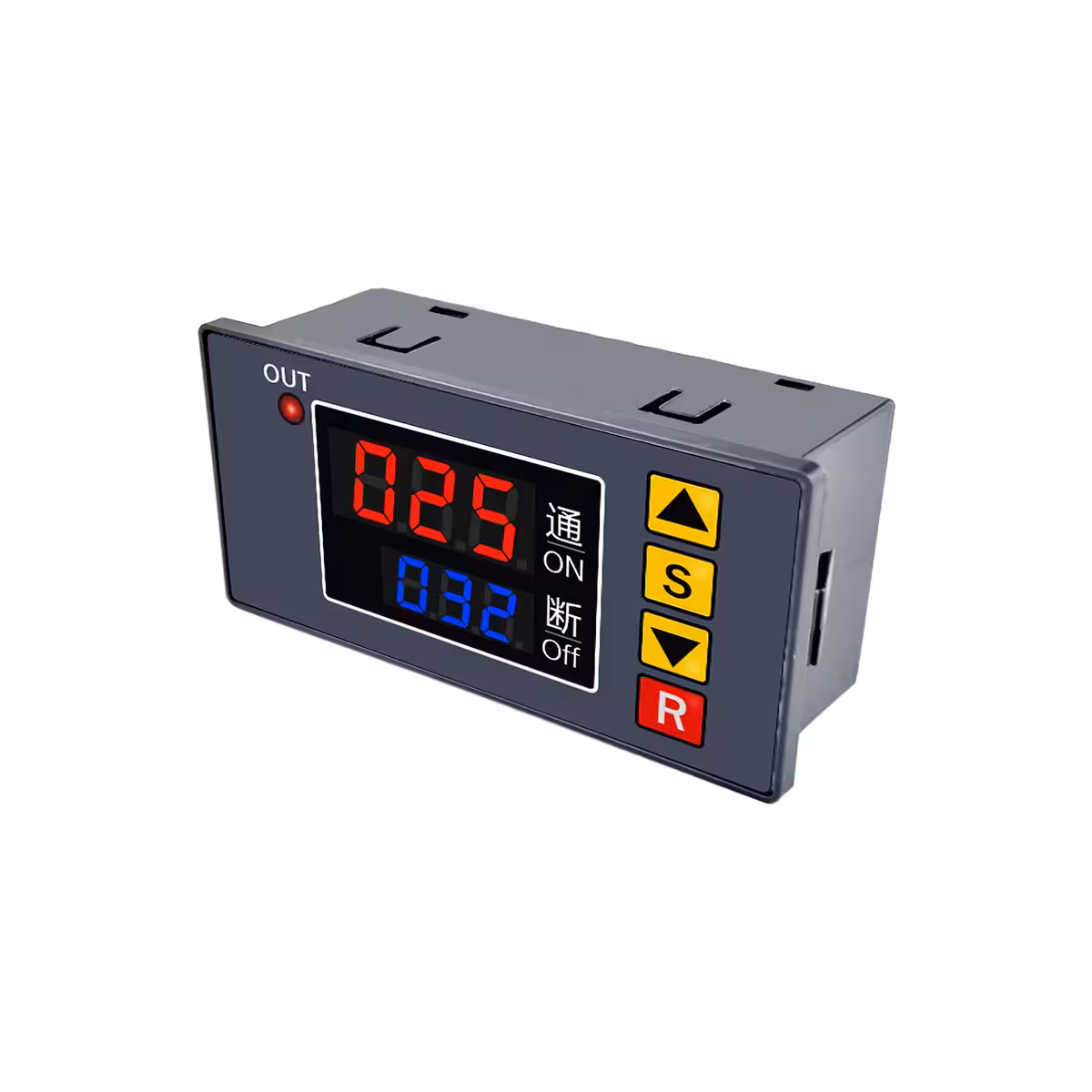

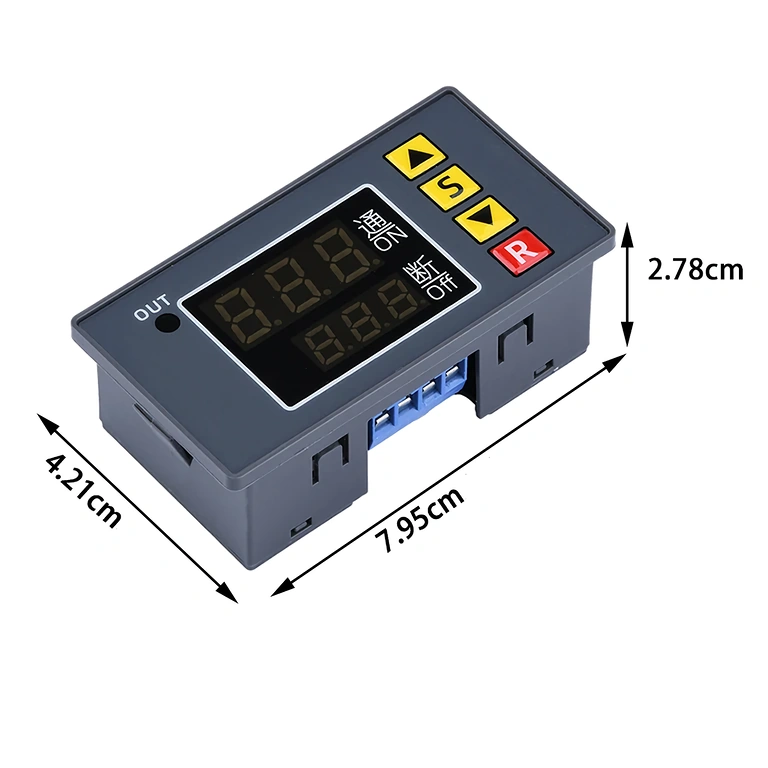

| Dimensions du module | 79,5 × 42,1 × 27,8 mm |
| Découpe pour encastrement | 77 × 39,3 mm |
Instructions de programmation

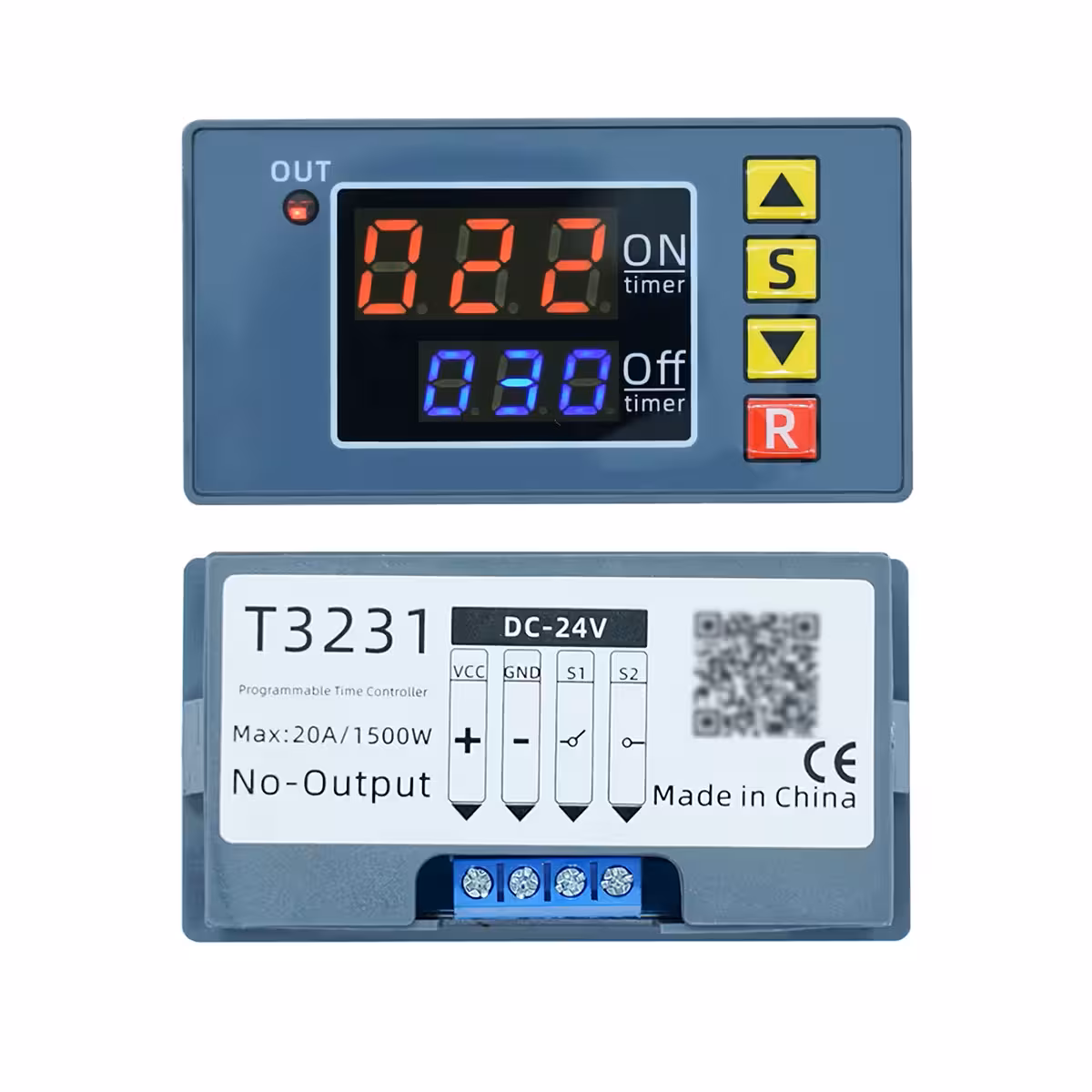

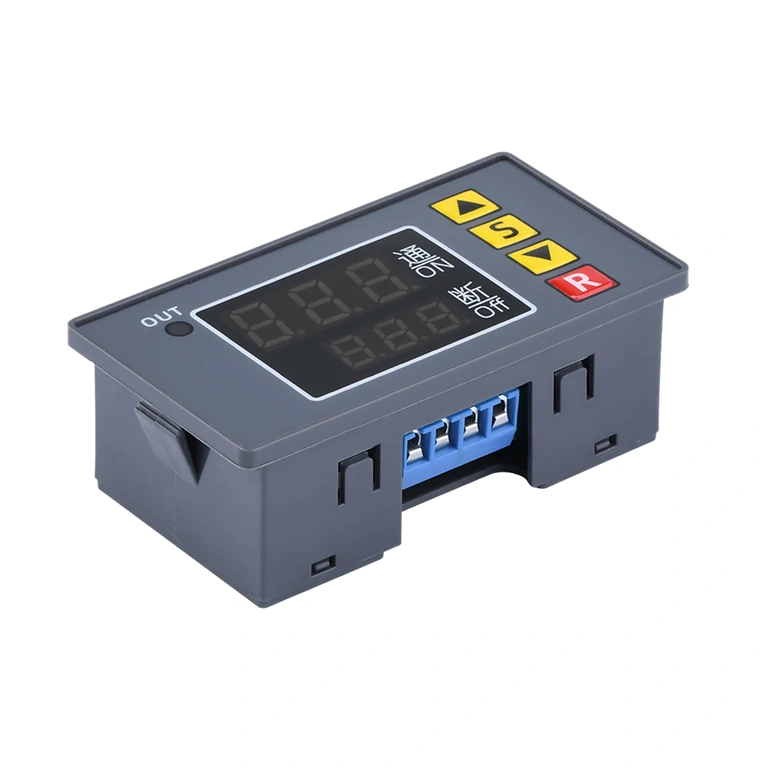

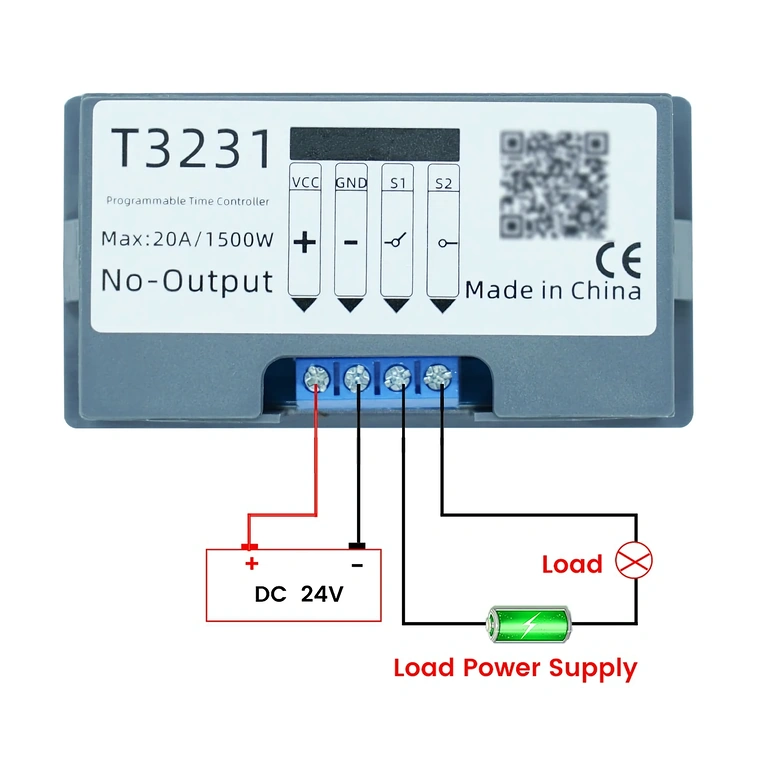

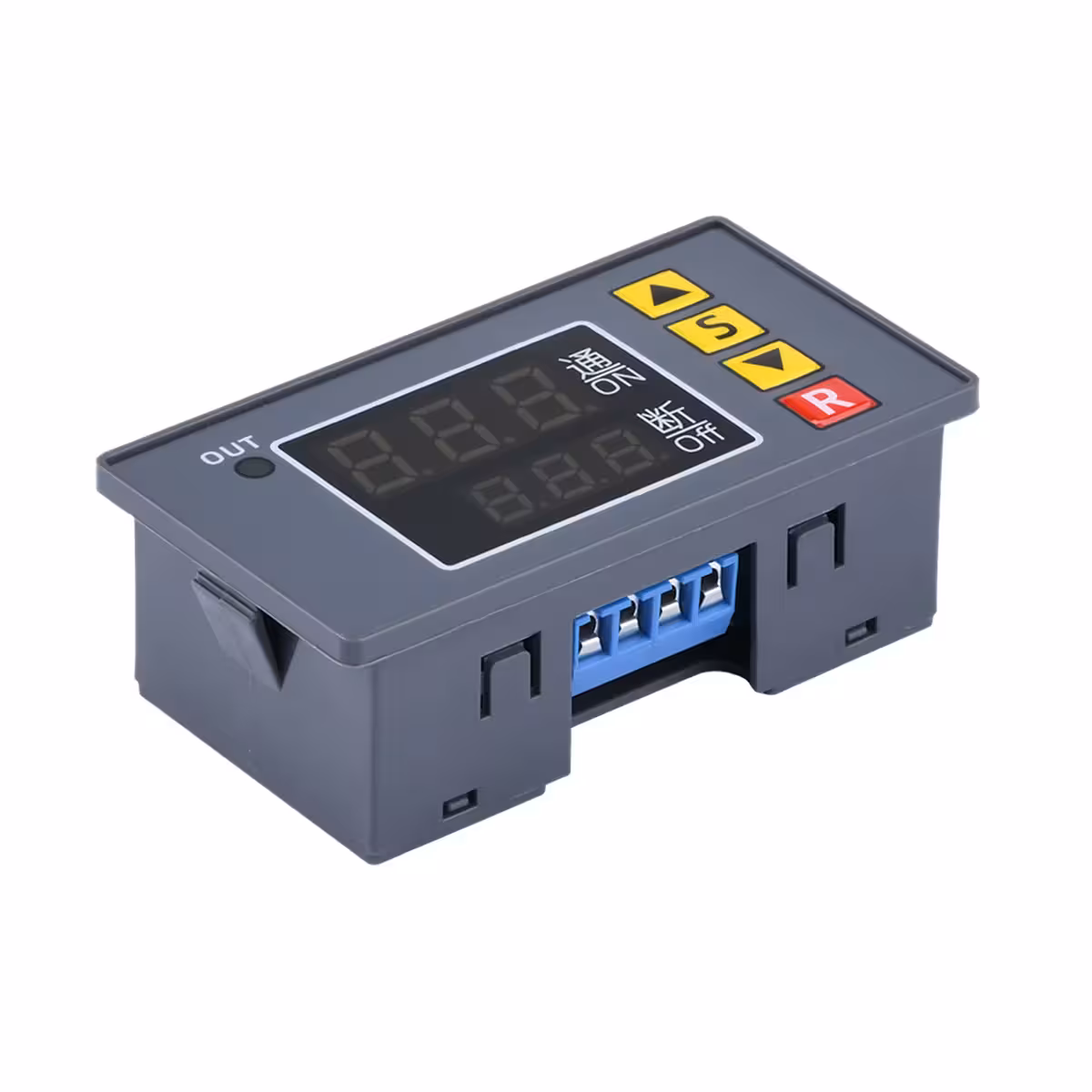

- Maintenez le bouton S enfoncé pendant 6 secondes pour accéder au menu.
- Appuyez brièvement sur S pour naviguer entre les codes P0–P5 : P0 = unité temps ON, P1 = unité temps OFF, P2 = priorité cycle, P3 = nombre de cycles, P4 = mode déclenchement, P5 = verrouillage clavier.
- Utilisez les touches ▲ et ▼ pour ajuster les valeurs.
- Double-cliquez sur S pour définir successivement les durées de marche (ON) et d’arrêt (OFF).
- Après 6 secondes d’inactivité, les réglages sont automatiquement enregistrés.
- En mode automatique (P4=ON), le cycle démarre dès la mise sous tension.
- En mode manuel (P4=OFF), appuyez sur le bouton R ou activez le port externe pour lancer le cycle.
- Exemple de cycle répétitif : ON=10s, OFF=5s, P3=OFF → fonctionnement continu en alternance.
- Exemple de temporisation au démarrage : ON=0, OFF=10s → activation après 10 secondes de mise sous tension.

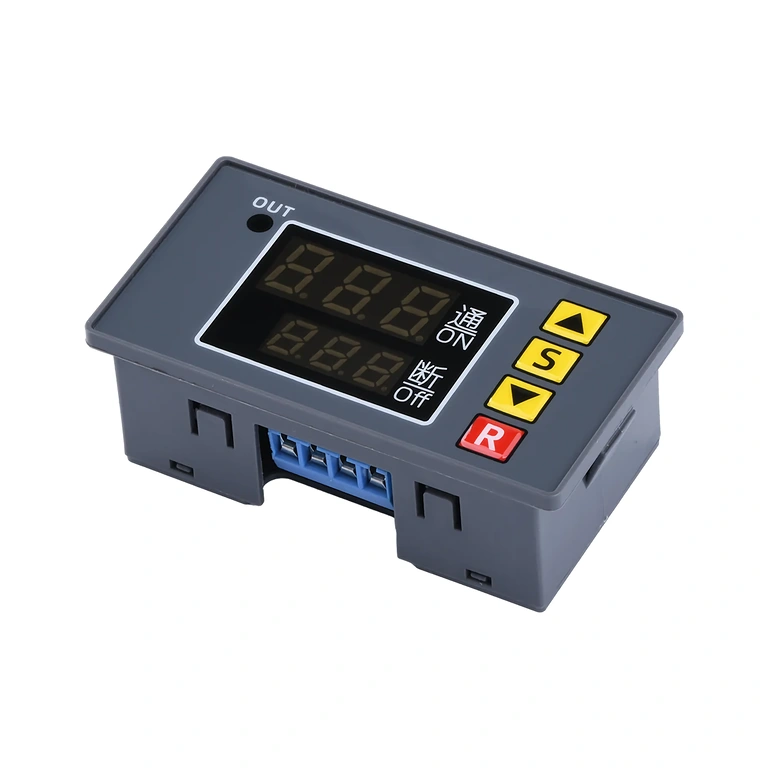

Contenu du colis
- 1 × Module relais temporisé cyclique 24V DC programmable
Questions fréquentes
Puis-je alimenter ce relais en 12V ou 230V ?
Non. Ce module est strictement conçu pour une alimentation 24V DC. Toute autre tension risque d’endommager irrémédiablement le circuit.
Quelle charge maximale puis-je connecter ?
Jusqu’à 10A sur le contact NO. Pour des charges supérieures, nous recommandons l’utilisation d’un contacteur externe piloté par ce relais.
Les réglages sont-ils perdus en cas de coupure de courant ?
Non. Grâce à la mémoire non volatile, tous vos paramètres (P0–P5, temps ON/OFF) sont conservés et le cycle reprend automatiquement dès le retour du courant.
Comment déclencher le cycle via un capteur ou un bouton externe ?

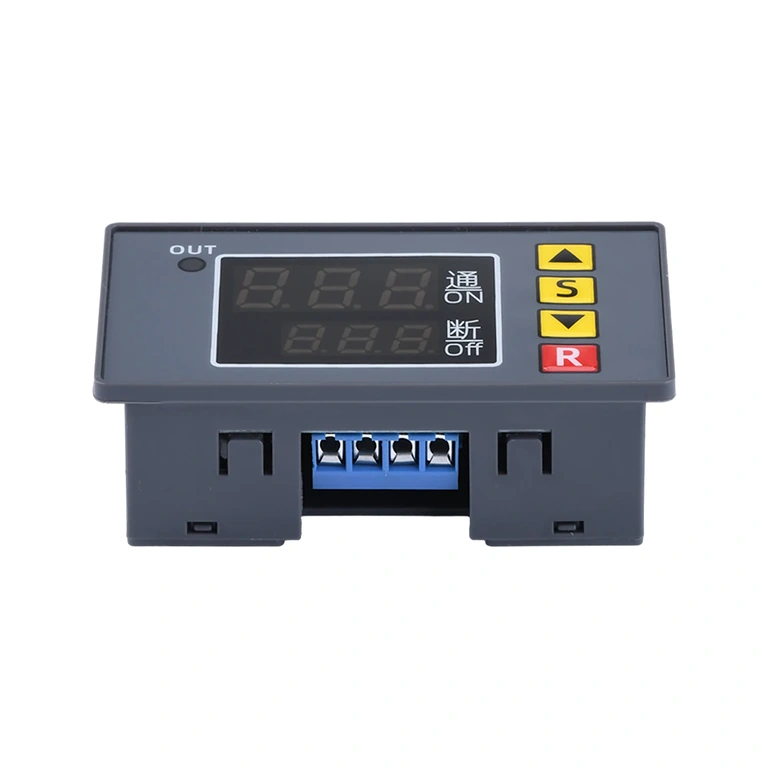

Réglez P4=OFF et raccordez votre bouton ou capteur au port XH-2.45-2P. Attention : ce port nécessite la soudure d’un connecteur ou de fils directement sur les pastilles.
Puis-je limiter le nombre de cycles ?
Oui. Le paramètre P3 permet de choisir entre une boucle infinie ou un nombre défini entre 1 et 999 cycles, après quoi le relais s’arrêtera automatiquement.
