Convertisseur de Tension XL6019 – Module Boost DC-DC 3V-35V vers 5V-40V
Ce module convertisseur de tension XL6019 est un boost converter DC-DC efficace, utilisé pour augmenter la tension dans divers projets électroniques. Il est idéal pour alimenter des composants électroniques, LED, modules de charge de batteries ou appareils mobiles, offrant une haute stabilité et un rendement jusqu’à 94%.
Spécifications techniques du module XL6019
| Tension d’entrée | 3V – 35V (max. 40V) |
|---|---|
| Tension de sortie | 5V – 40V (max. 45V) |
| Courant maximal | 5A |
| Rendement | jusqu’à 94% |
| Fréquence de commutation | 220KHz |
| Ripple de sortie | < 100mV |
| Réglage de la tension | ±0,5% |
| Réglage de la charge | ±0,5% |
| Température de fonctionnement | -40°C ~ +85°C |

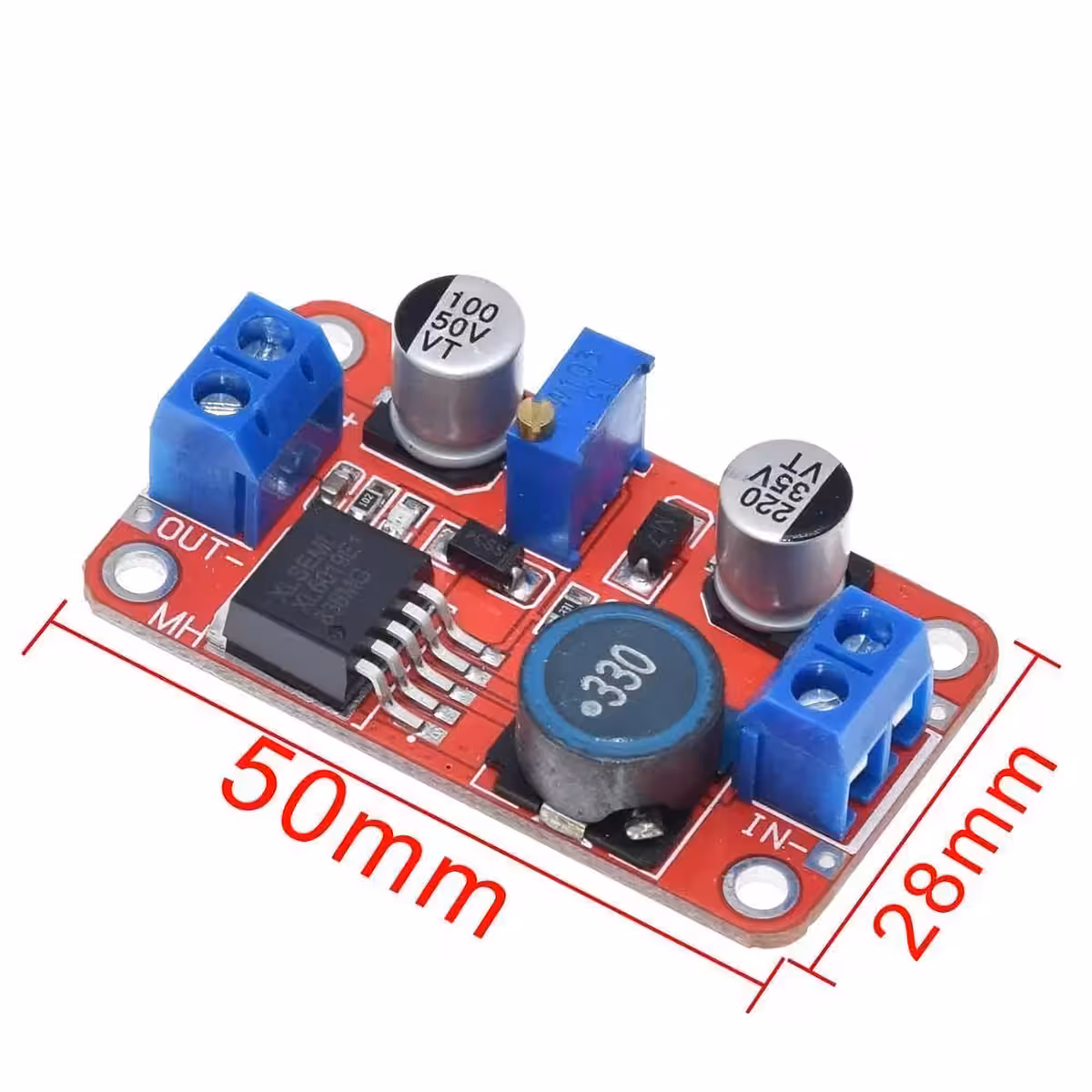

| Dimensions | 50mm × 28mm × 13mm |
Instructions d’utilisation du convertisseur boost XL6019

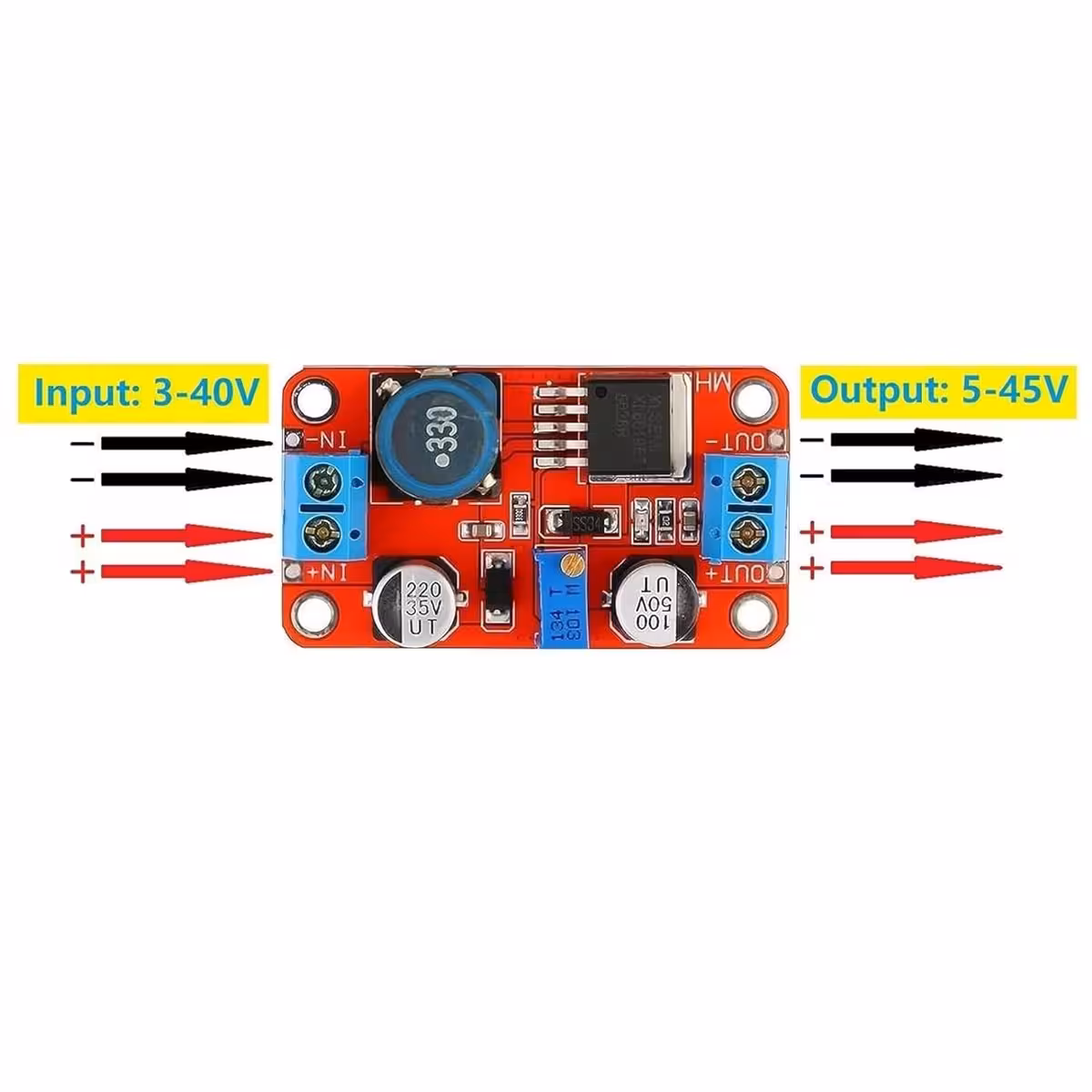

- Connexion : Alimentez le module avec une tension DC entre 3V et 35V. La LED de fonctionnement s’allumera.
- Réglage : Ajustez le potentiomètre pour obtenir la tension de sortie souhaitée. Il est recommandé d’utiliser un multimètre numérique pour plus de précision.
Recommandations pour une utilisation correcte du module
- Courant de sortie : Pour un fonctionnement continu, limitez le courant à moins de 2,5A. Pour des puissances supérieures à 10W, utilisez un dissipateur thermique.
- Différence de tension : Assurez-vous d’une différence d’au moins 1,5V entre l’entrée et la sortie pour un fonctionnement stable.
- Ventilation : Utilisez le module dans un espace bien ventilé pour une dissipation optimale de la chaleur.
Fonctions supplémentaires et protections intégrées
- Protection contre les surintensités et la surchauffe pour une sécurité accrue.
- Conception compacte avec intégration efficace des composants SMD et MOSFET de puissance.
- Idéal pour applications mobiles, DIY, Arduino, Raspberry Pi, alimentation LED, caméras, etc.
Applications recommandées pour le convertisseur XL6019 Boost
Ce module step-up DC-DC convient pour :
- Chargement des batteries Li-Ion et Li-Po
- Projets Arduino et Raspberry Pi
- Alimentation de modules électroniques 12V / 24V
- Éclairage LED avec tension variable
- Systèmes portables avec panneaux solaires

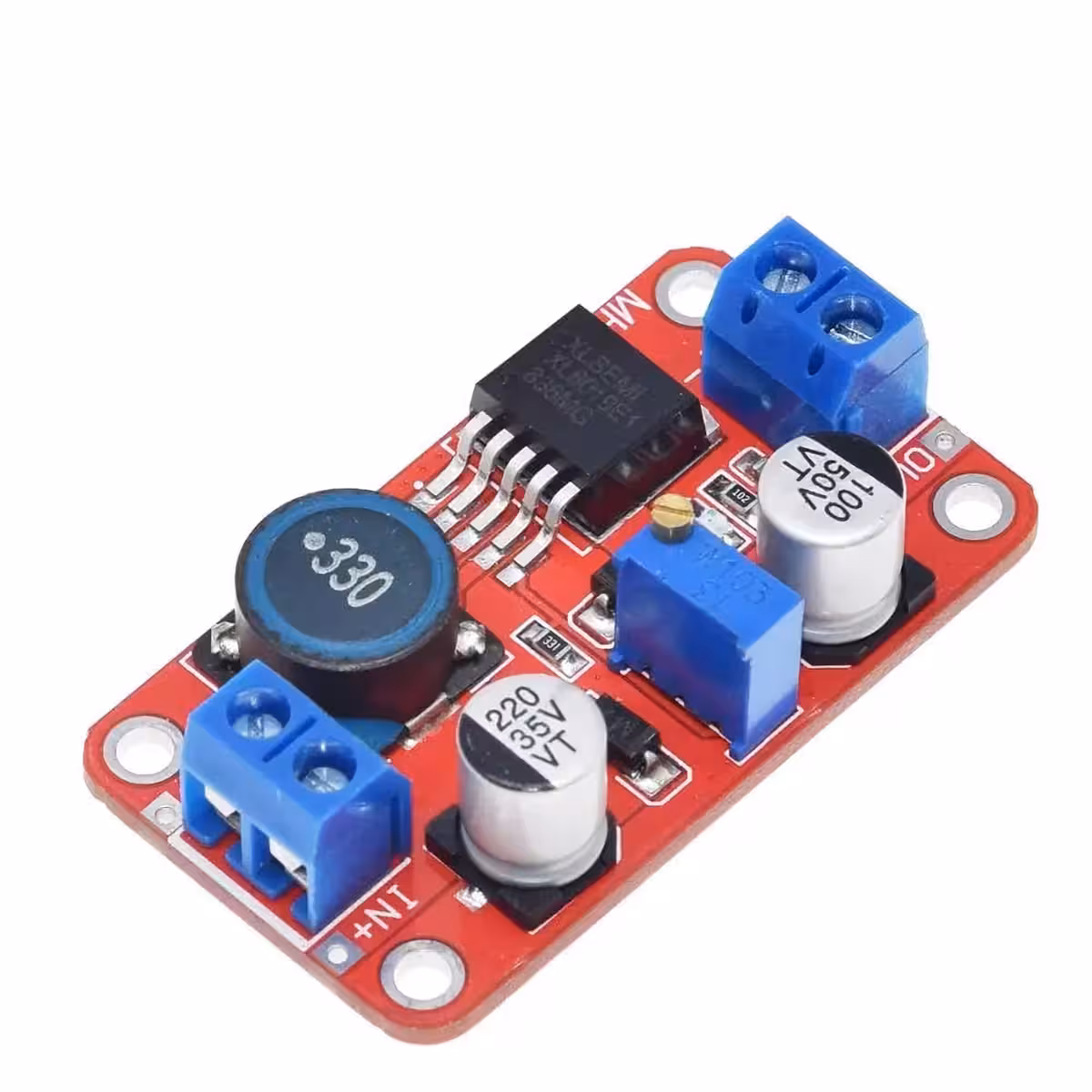

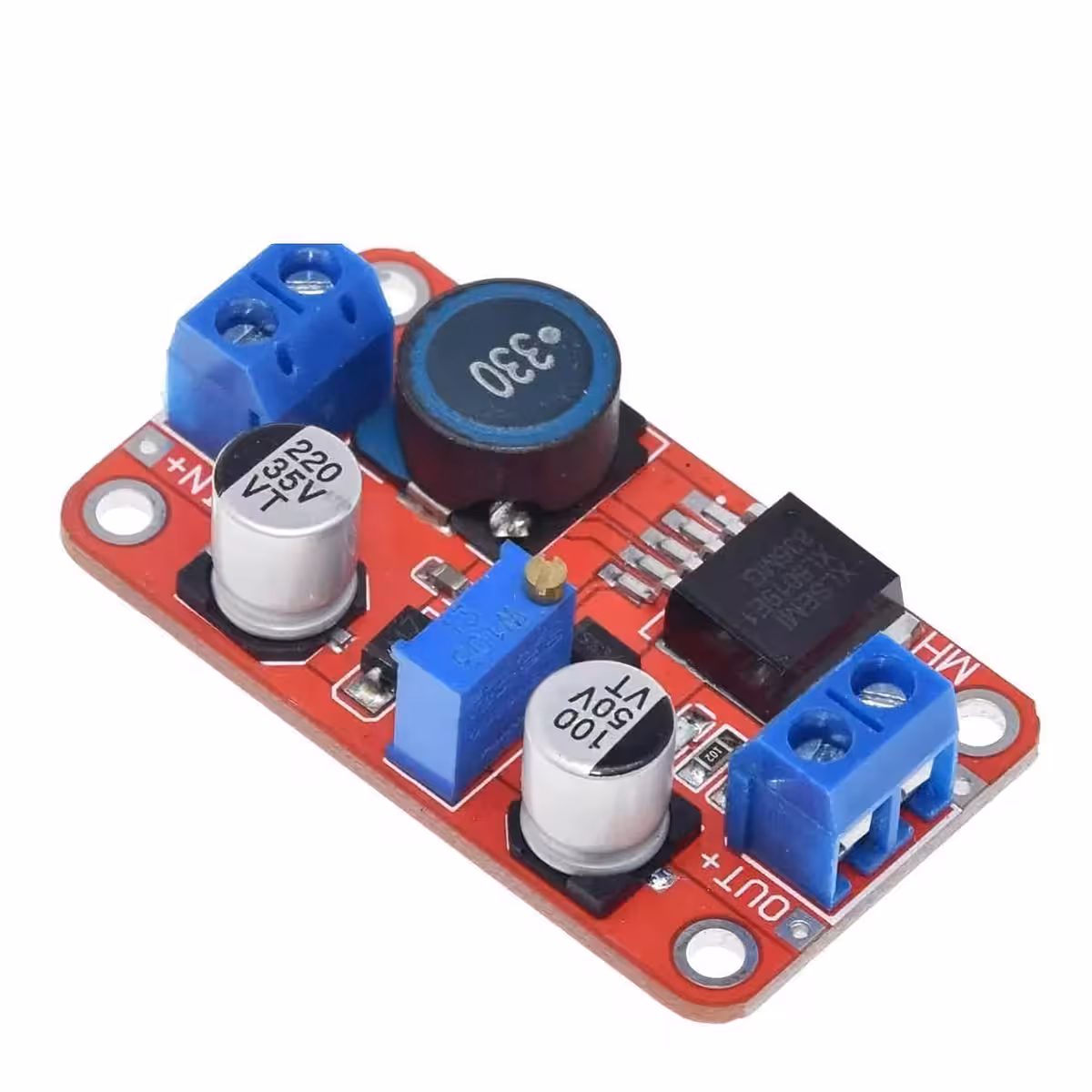

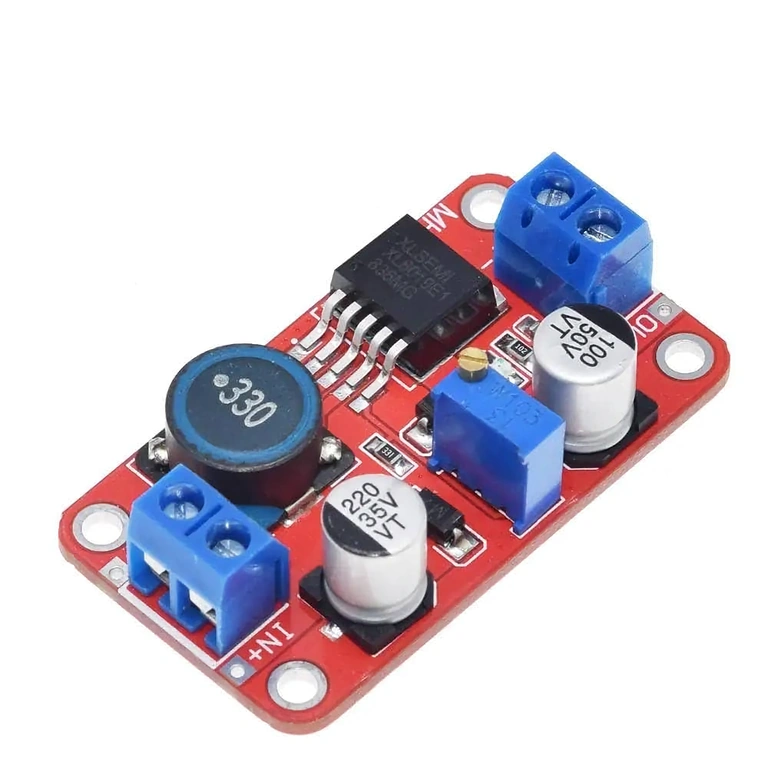

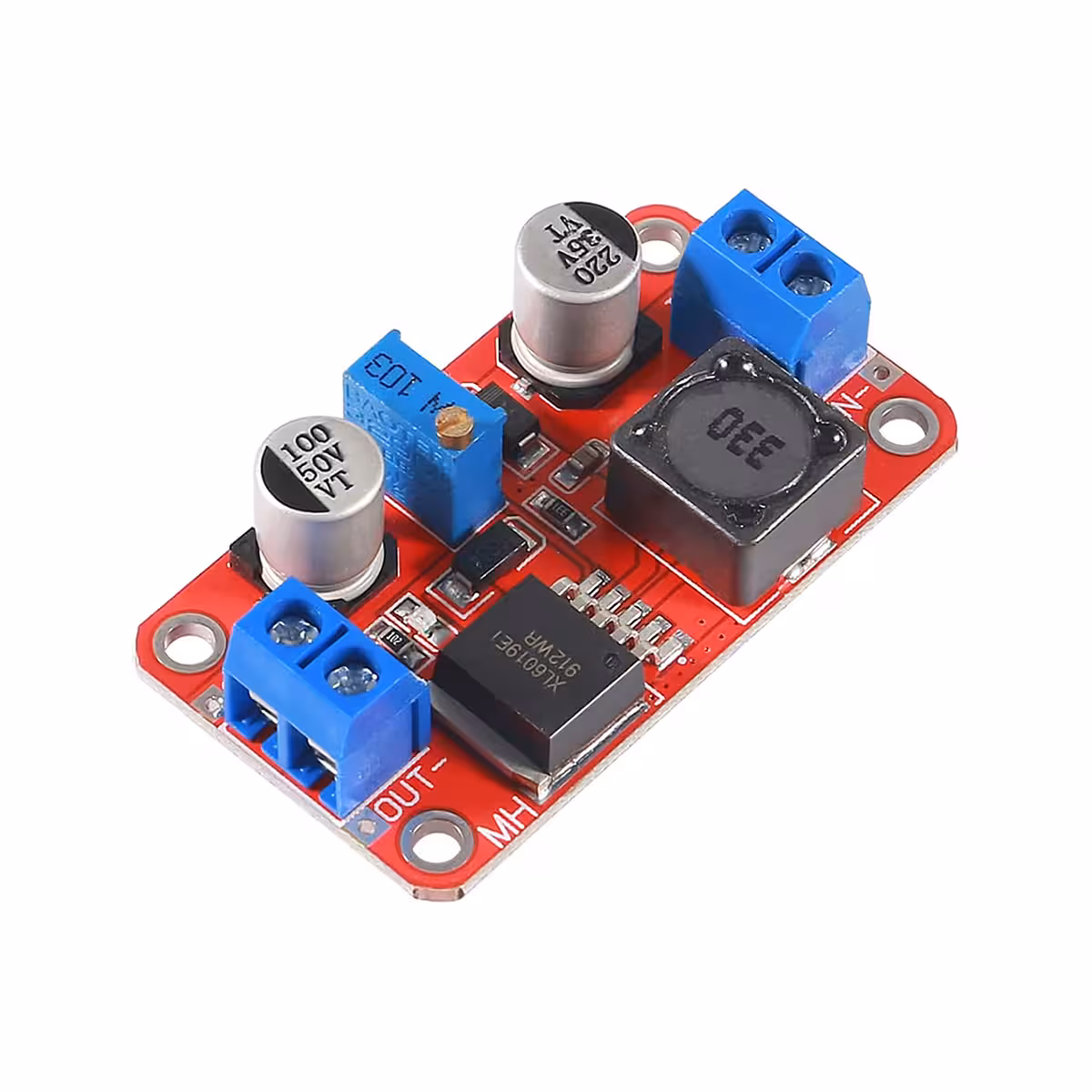

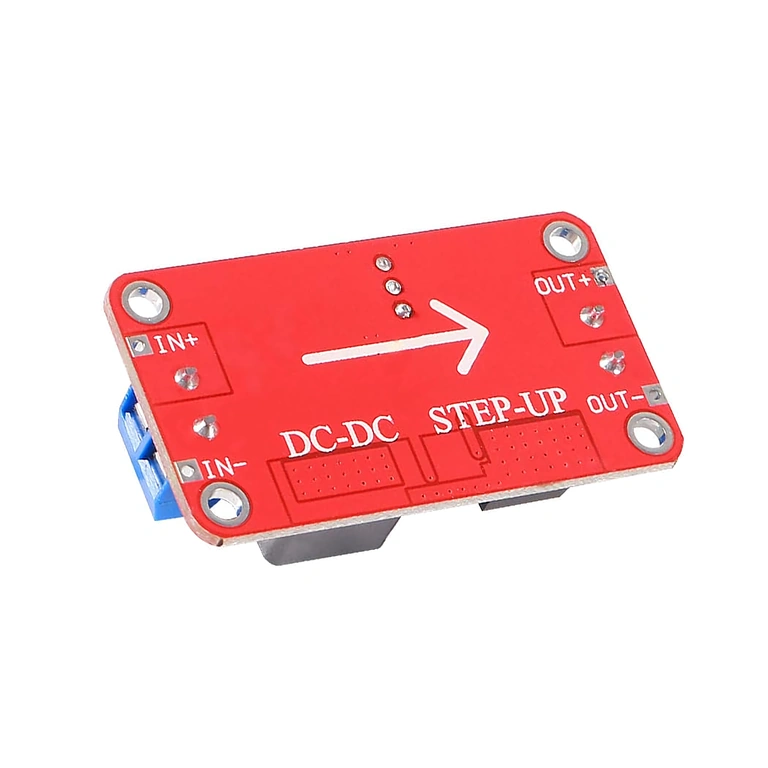

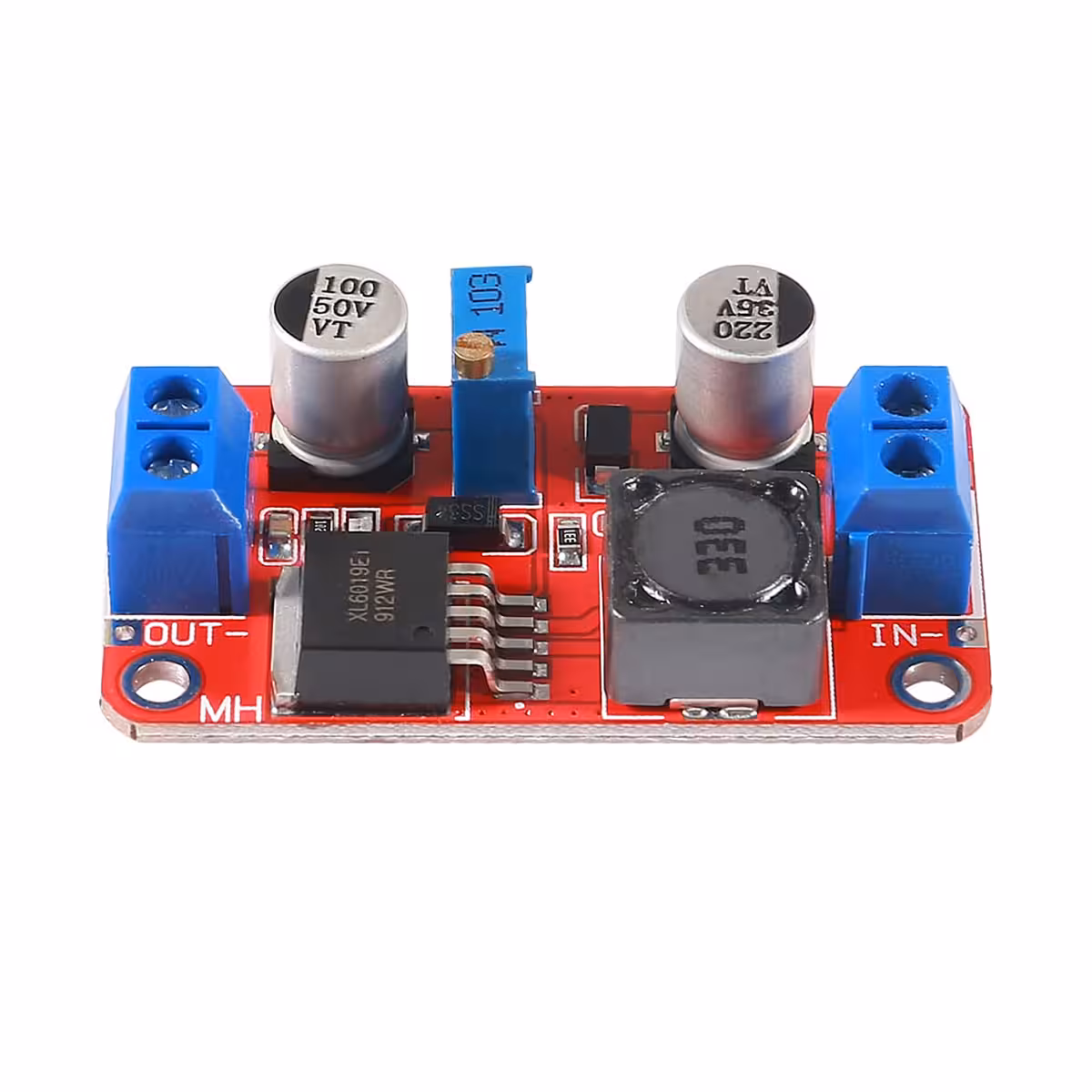

Galerie photo
