Module inverseur 12V–220V 150W : 9 tensions configurables dans un format ultra-compact
Vous avez besoin d’une tension alternative variable pour un projet DIY, directement depuis une batterie de voiture ou une alimentation de laboratoire ? Ce module inverseur 12V–220V 150W répond à vos besoins sans composants additionnels ni modifications matérielles complexes : il vous suffit de recâbler les broches de sortie.
Note : Il s’agit d’un inverseur à onde carrée (Square Wave) et non à onde sinusoïdale pure. Il n’est pas recommandé pour les équipements audio hi-fi, les moteurs électriques ou les appareils de précision. Pour les applications plus sensibles, les configurations 175V–200V permettent de compenser partiellement les distorsions par rapport à un signal sinusoïdal.
Pourquoi choisir ce modèle ? (Avantages clés) :
- 9 tensions de sortie sélectionnables — de 20V à 220V AC, choisies par simple connexion des broches V0–V5, sans aucun composant supplémentaire.

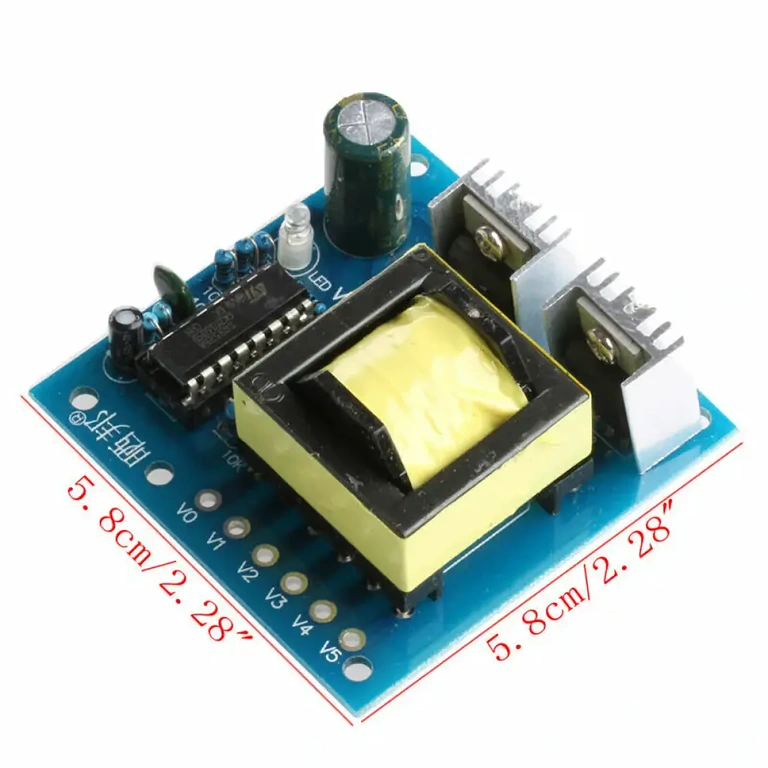

- Format de poche — 5,8 × 5,8 × 2,8 cm, idéal pour une intégration facile dans tout boîtier DIY ou montage automobile.
- Compatibilité directe batterie auto — entrée 12V DC standard, prêt à l’emploi sans adaptateurs complexes.
- Puissance nominale de 150W — suffisant pour les ampoules à incandescence, les résistances chauffantes et les chargeurs simples.
- Fréquence de commutation ~20KHz — au-delà du seuil audible, pour un fonctionnement silencieux, même dans des environnements sensibles au bruit.
- Idéal pour le prototypage rapide — configurez la tension en quelques secondes selon le tableau de câblage fourni.
Détails et performances

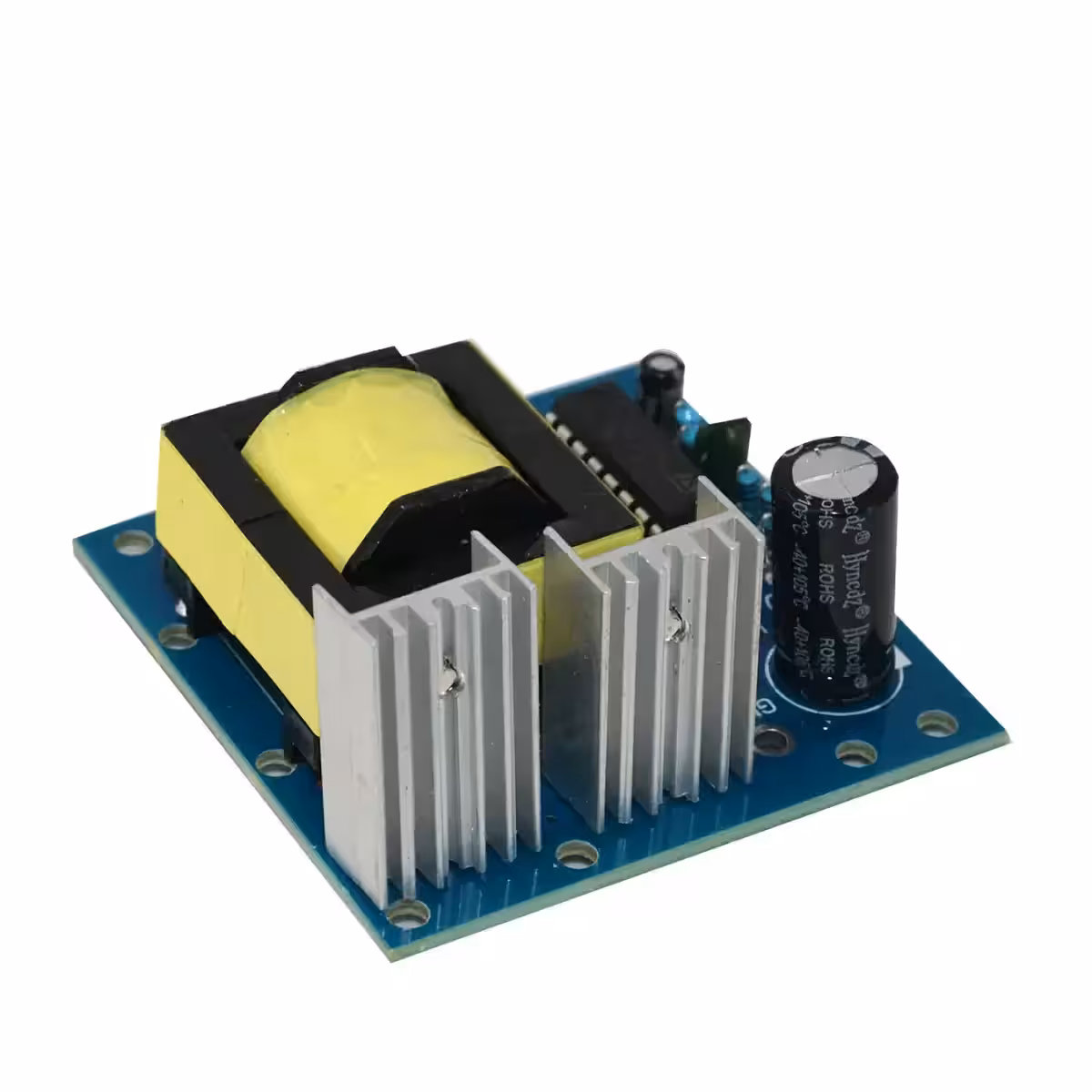

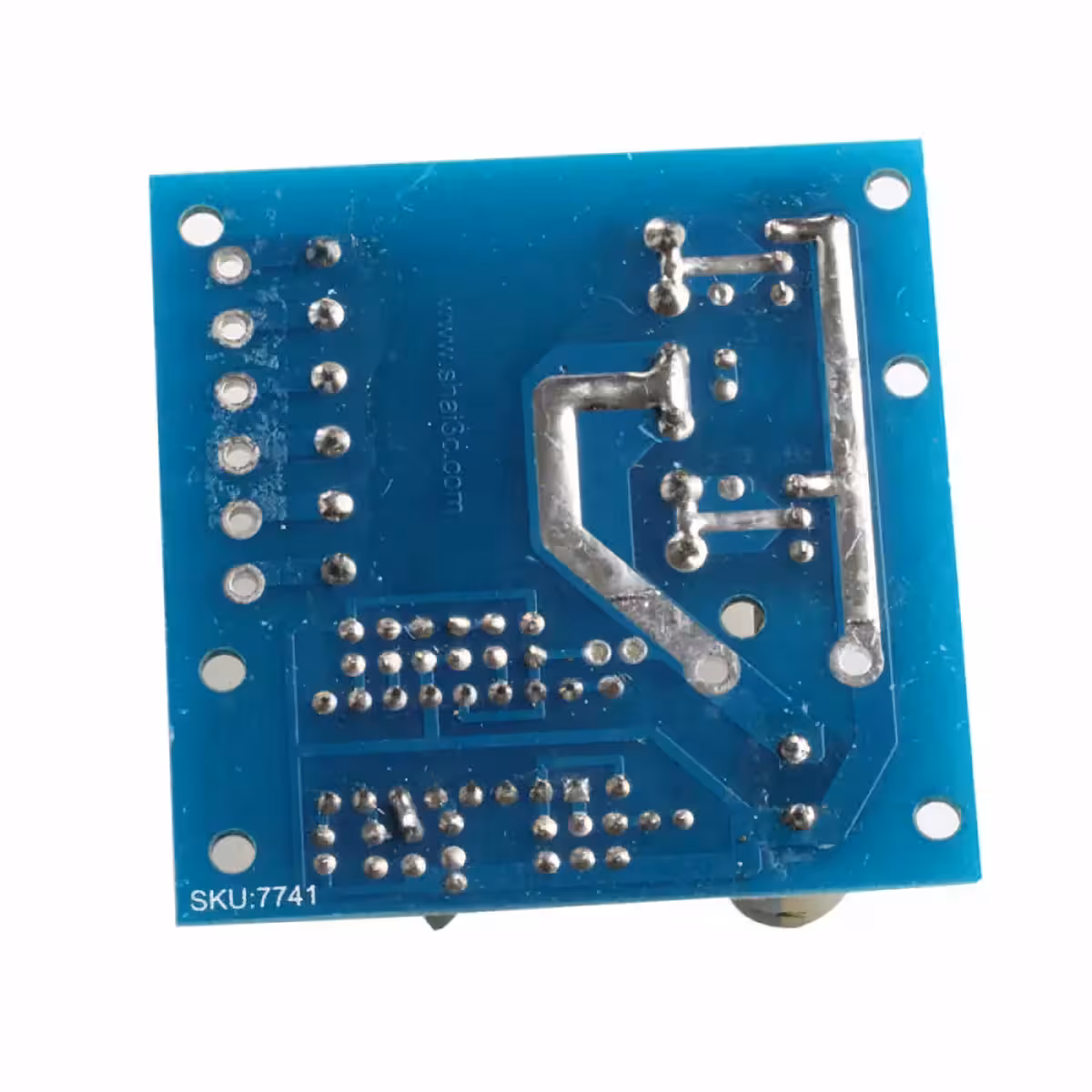

Le cœur du module est un transformateur haute fréquence (~20KHz) qui convertit efficacement le 12V DC en tension alternative, tout en conservant des dimensions bien plus réduites que les inverseurs classiques à 50Hz. La tension de sortie se sélectionne en combinant les broches V0, V2, V3, V4, V5 — chaque paire de broches délivre une tension différente, allant de 20V à 220V AC.
Un détail important pour vos tests : les multimètres numériques standard peuvent afficher des valeurs erronées en raison de la fréquence de commutation élevée. Pour des mesures précises, utilisez un appareil analogique : les relevés seront alors corrects et stables.
| Paramètre | Valeur / Détail |
|---|---|
| Tension d’entrée | 12V DC |
| Puissance nominale | 150W |
| Type d’onde de sortie | Onde carrée (Square Wave) |
| Fréquence de commutation | ~20KHz |
| Tensions de sortie disponibles | 20V / 28V / 45V / 62V / 90V / 110V / 175V / 200V / 220V AC |
| Dimensions | 5,8 × 5,8 × 2,8 cm |
| Applications recommandées | Projets DIY, ampoules à incandescence, chargeurs simples, charges résistives |
| Applications non recommandées | Moteurs électriques, audio hi-fi, appareils de précision |
Instructions de configuration et d’utilisation

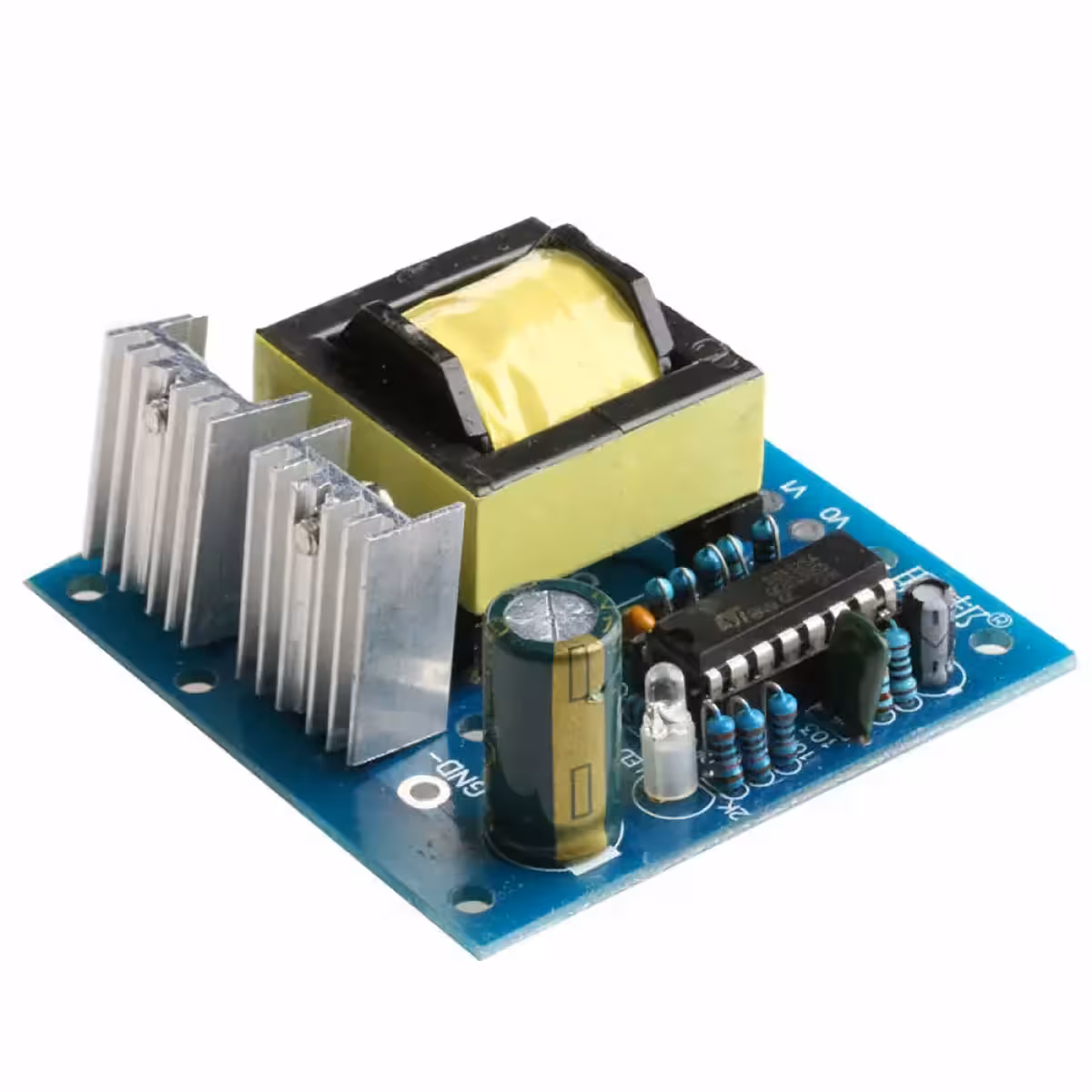

- Connectez le 12V DC aux broches d’entrée du module en respectant scrupuleusement la polarité indiquée sur le circuit imprimé (PCB).

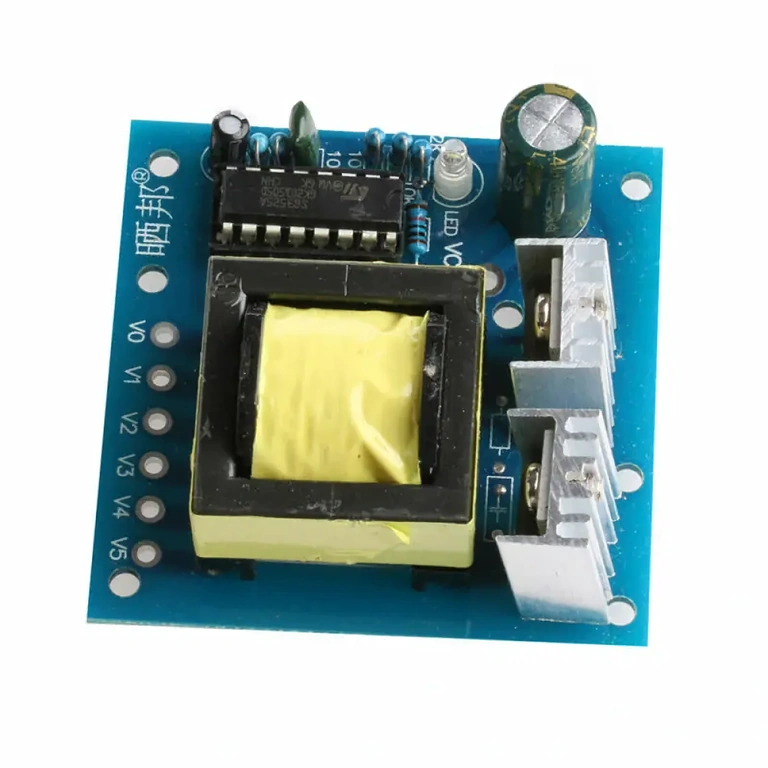

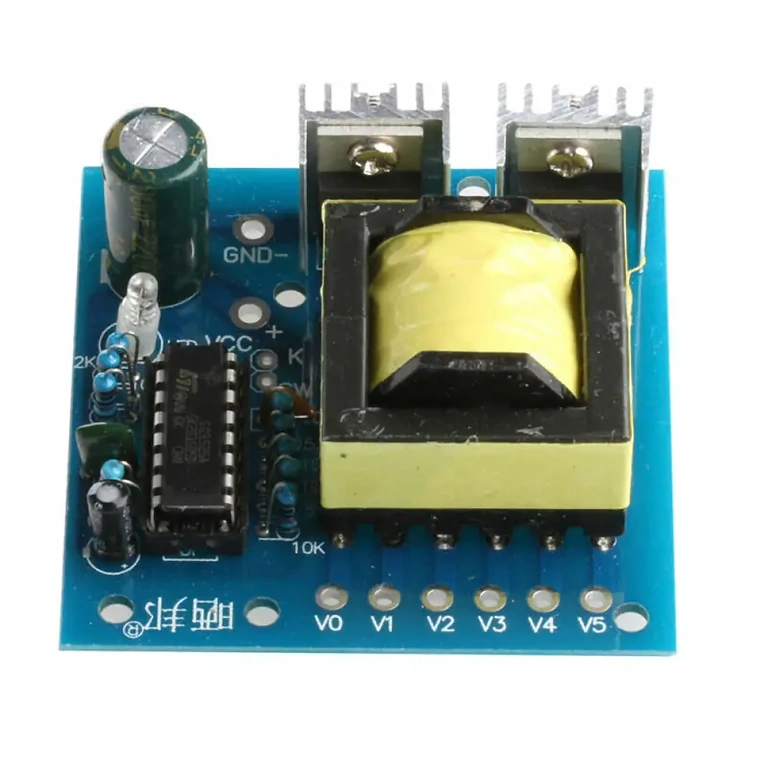

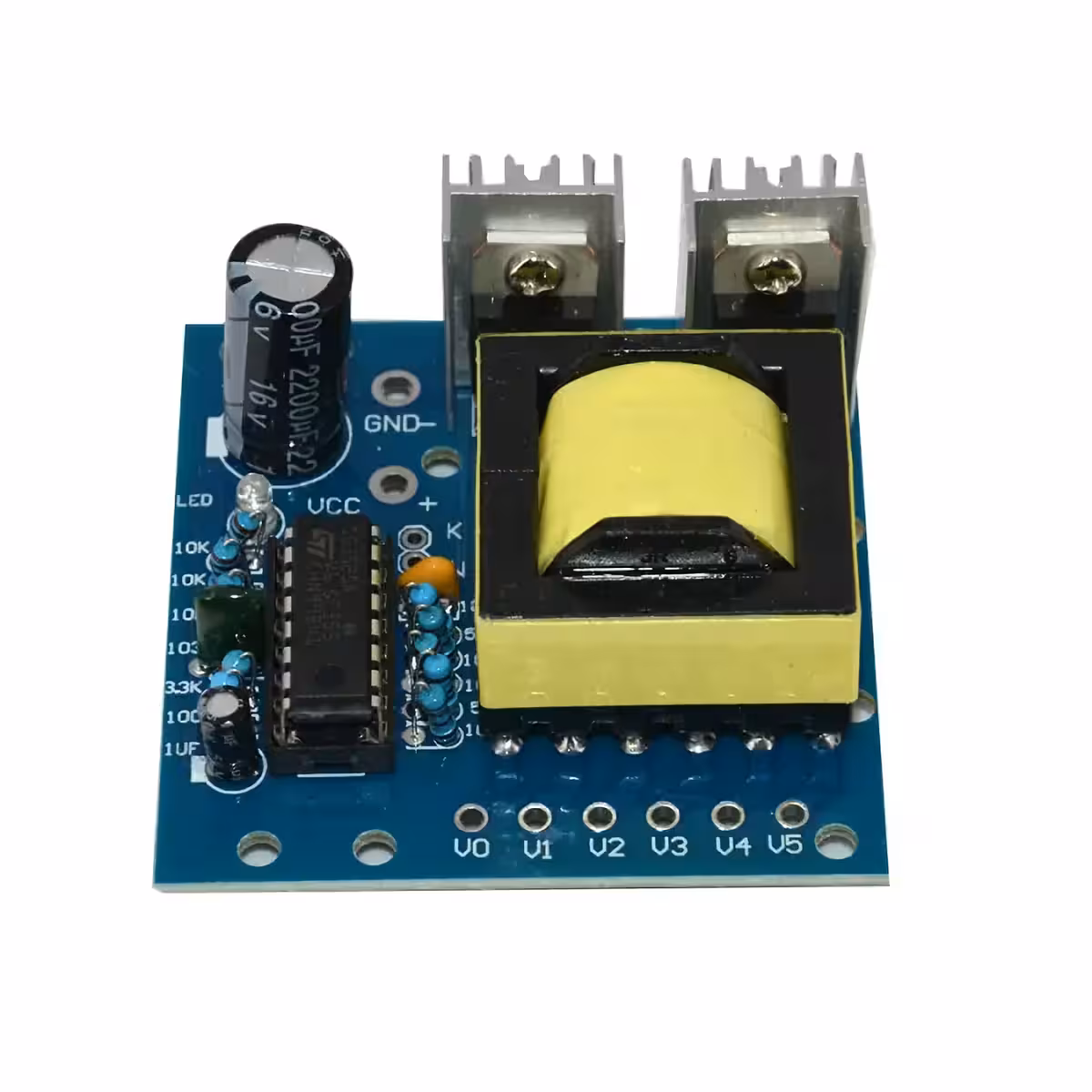

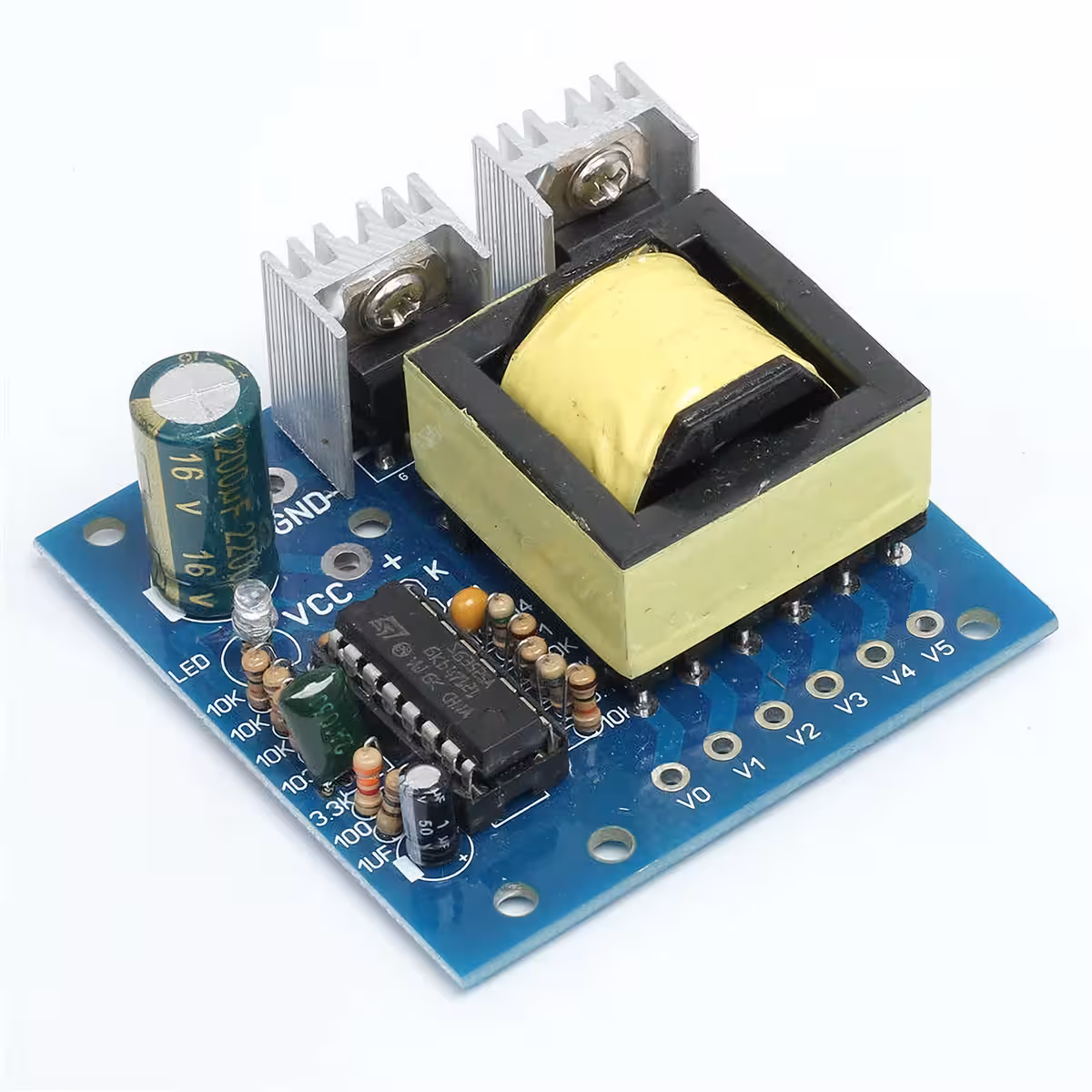

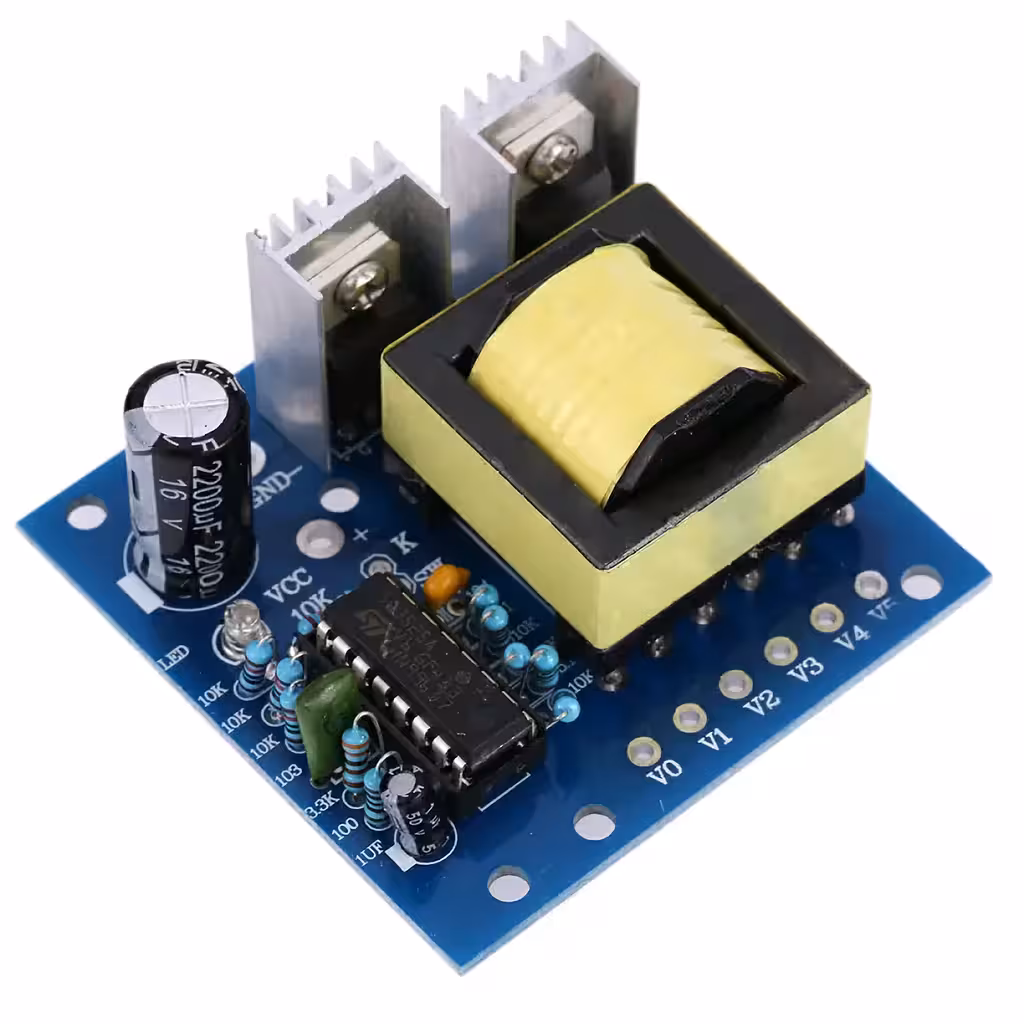

- Identifiez les broches de sortie V0, V2, V3, V4, V5 selon les marquages présents sur le module.

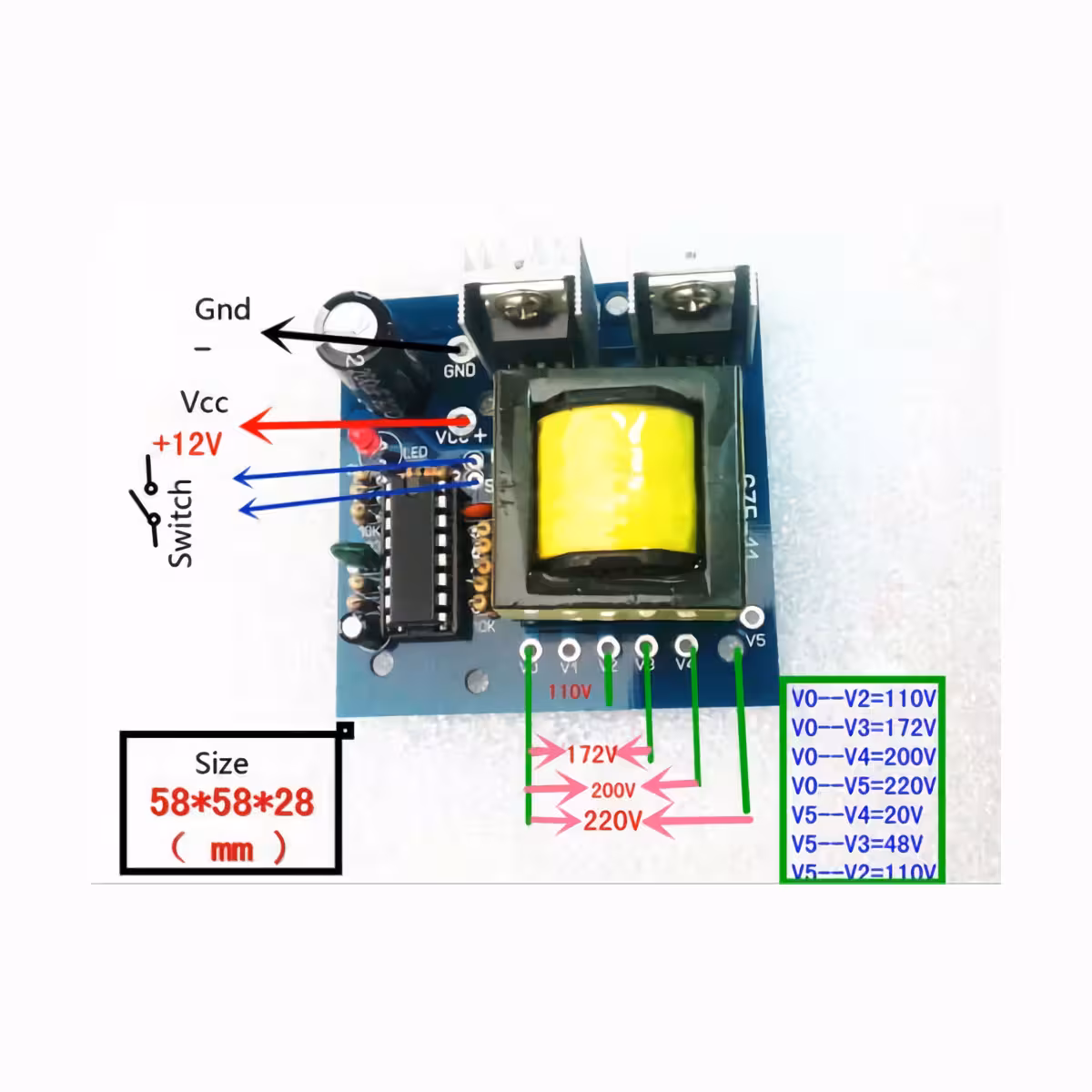

- Sélectionnez la tension souhaitée en connectant la paire de broches correspondante :
- V0 – V2 : 110V AC
- V0 – V3 : 175V AC
- V0 – V4 : 200V AC
- V0 – V5 : 220V AC
- V5 – V4 : 20V AC
- V5 – V3 : 45V AC
- V5 – V2 : 110V AC
- V4 – V3 : 28V AC
- V4 – V2 : 90V AC
- V3 – V2 : 62V AC
- Connectez votre charge aux broches sélectionnées et vérifiez la tension avec un appareil analogique pour une précision optimale.
- Ne dépassez jamais 150W de puissance totale en sortie — nous recommandons l’installation d’un fusible externe sur la ligne d’alimentation pour une protection accrue.
Contenu du colis
- 1 × Module inverseur transformateur 12V–220V 150W (onde carrée)
Questions fréquentes
Puis-je alimenter un ordinateur portable ou un téléviseur avec ce module ?
Non. Les ordinateurs portables et les téléviseurs nécessitent un signal sinusoïdal pur ou modifié. L’onde carrée générée par ce module est adaptée uniquement aux charges résistives simples : ampoules à incandescence, résistances chauffantes ou chargeurs basiques.
Pourquoi mon multimètre numérique affiche-t-il une tension différente de celle attendue ?
La fréquence de commutation élevée (~20KHz) fausse les mesures des multimètres numériques standard. Utilisez un appareil analogique pour obtenir des valeurs stables et fiables.
Puis-je connecter le module directement à la batterie de ma voiture ?
Oui. Le module est spécifiquement conçu pour une alimentation 12V DC. Assurez-vous simplement que la charge ne dépasse pas 150W et installez un fusible sur la ligne d’alimentation.
Quelle configuration de broches recommandez-vous pour les applications plus sensibles ?
Utilisez les configurations V0–V3 (175V) ou V0–V4 (200V). Ces tensions permettent de compenser partiellement les écarts par rapport à un signal sinusoïdal pur et réduisent la contrainte sur la charge connectée.
Le module dispose-t-il d’une protection contre les surcharges ?
Le module n’inclut pas de circuit de protection dédié. Il est de votre responsabilité de ne pas dépasser les 150W et d’installer systématiquement un fusible externe sur le circuit d’alimentation.
