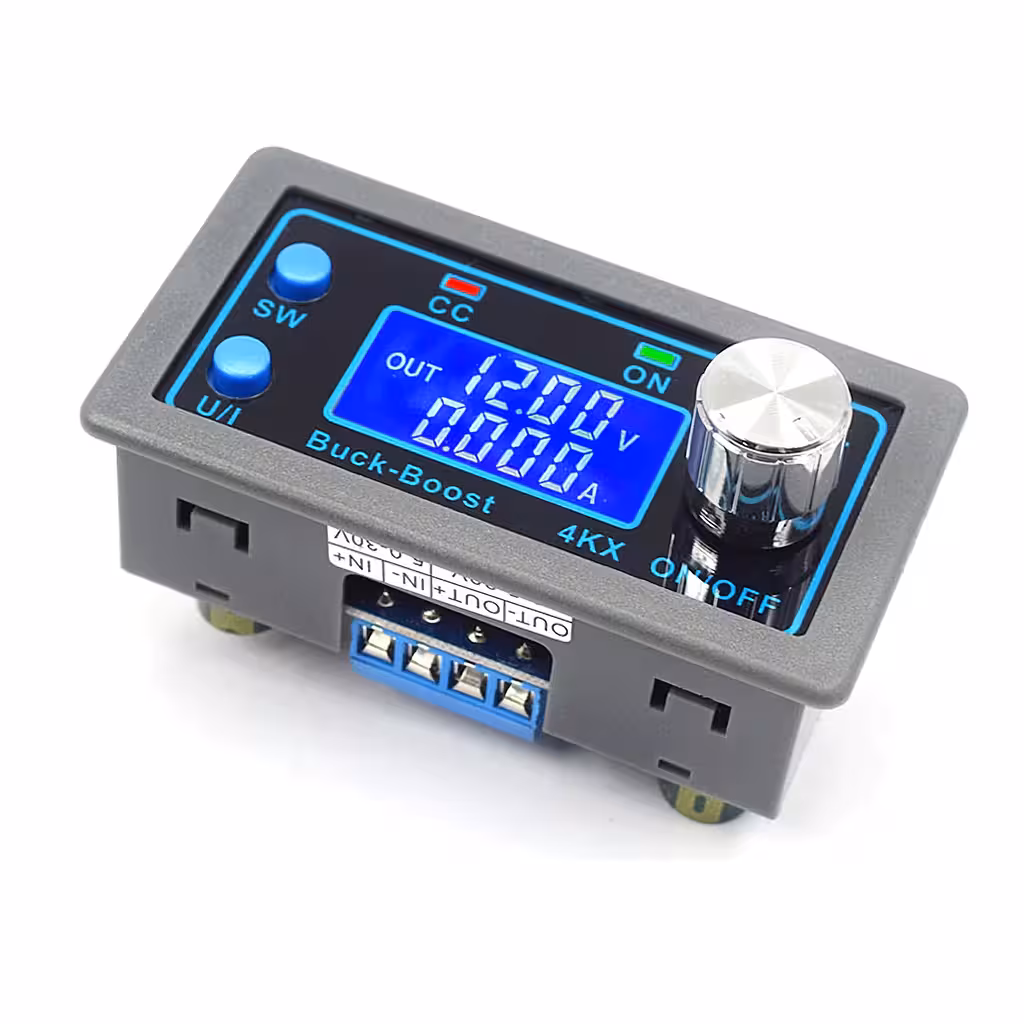

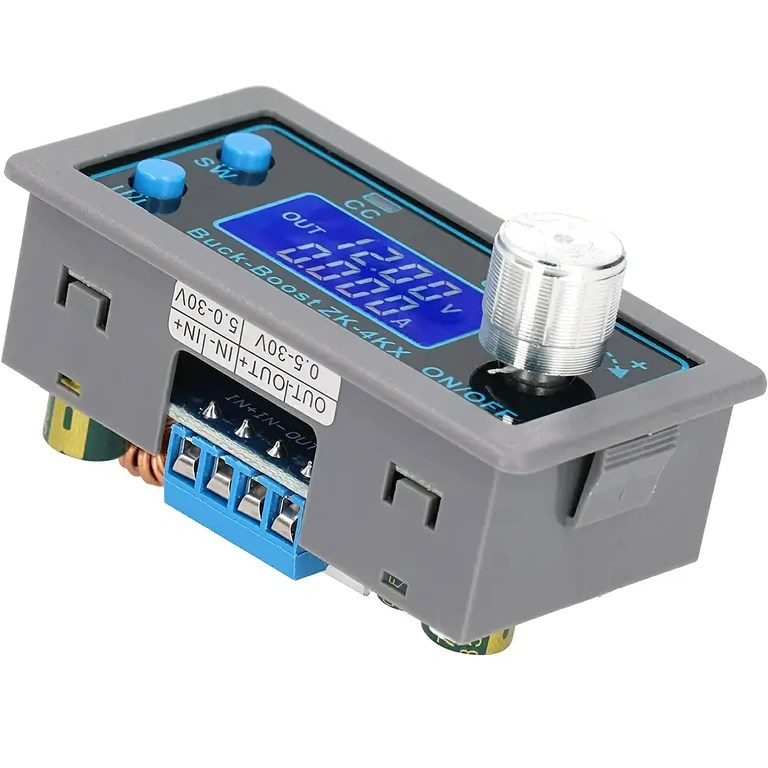

Alimentation de laboratoire DC-DC 30V 4A Step Up/Down – Un contrôle total dans un format compact
Vous travaillez sur un projet électronique nécessitant des tensions variées à chaque étape de test ? Vous souhaitez alimenter différents circuits sans multiplier les blocs d’alimentation ? Ce convertisseur DC-DC buck-boost vous offre une flexibilité totale, délivrant n’importe quelle tension entre 0,5V et 30V avec un courant stable de 3A, le tout dans un module ultra-compact de 79 mm.
Note : Le courant continu stable est garanti jusqu’à 3A. Une intensité allant jusqu’à 4A est possible sous réserve d’un refroidissement actif (ventilateur externe recommandé). La puissance maximale est de 35W en refroidissement naturel et peut atteindre 50W avec une ventilation active.
Pourquoi choisir ce modèle ? (Points forts) :
- Technologie Step Up et Step Down combinée — Augmentez ou réduisez la tension d’entrée sans changer de module. Couvrez tous vos besoins de 0,5V à 30V avec un seul appareil.
- Affichage haute précision (0,01V et 0,001A) — Visualisez en temps réel la tension, le courant, la puissance (W), la capacité consommée (Ah) et le temps de fonctionnement (h).
- 7 protections actives intégrées — Sécurité totale contre les sous-tensions, surtensions, surintensités, surpuissances, capacités excessives, dépassement de temps et surchauffes. La sortie se coupe automatiquement en cas d’anomalie.
- Efficacité énergétique ~88% — Une dissipation thermique optimisée pour une stabilité accrue. Fonctionnement fiable jusqu’à 35W sans ventilateur.
- Calibration logicielle intégrée — Ajustez les valeurs de tension et de courant directement via le menu pour une précision parfaite, sans avoir besoin d’outils externes.
- Idéal pour Arduino, Raspberry Pi et circuits 3,3V–5V — Réglez la tension avec précision avant la connexion pour protéger vos composants sensibles.
Détails techniques et performances
Le module accepte une tension d’entrée comprise entre 5V et 30V DC. Pour atteindre la puissance maximale, une tension d’entrée d’au moins 8V est recommandée (la puissance est limitée à environ 15W si l’entrée est de 5V). Grâce à sa topologie buck-boost, il s’adapte à toutes les situations, que la tension de sortie soit inférieure ou supérieure à celle d’entrée. La protection contre les sous-tensions (LUP) est réglée par défaut à 4,8V pour préserver votre source d’alimentation.
| Paramètre | Valeur / Détail |
|---|---|
| Tension d’entrée | 5,0 – 30 V DC |
| Tension de sortie | 0,5 – 30 V DC, réglable avec précision |
| Courant de sortie | 3A stable ; jusqu’à 4A avec refroidissement actif |
| Puissance de sortie | 35W (refroidissement naturel) / jusqu’à 50W (ventilateur externe) |
| Résolution affichage tension | 0,01 V |
| Résolution affichage courant | 0,001 A |
| Efficacité de conversion | ~88% |
| Protections intégrées | Sous-tension (LUP), surtension (OUP), surintensité (OCP), surpuissance (OPP), capacité (OAP), temps (OHP), surchauffe (OTP) |

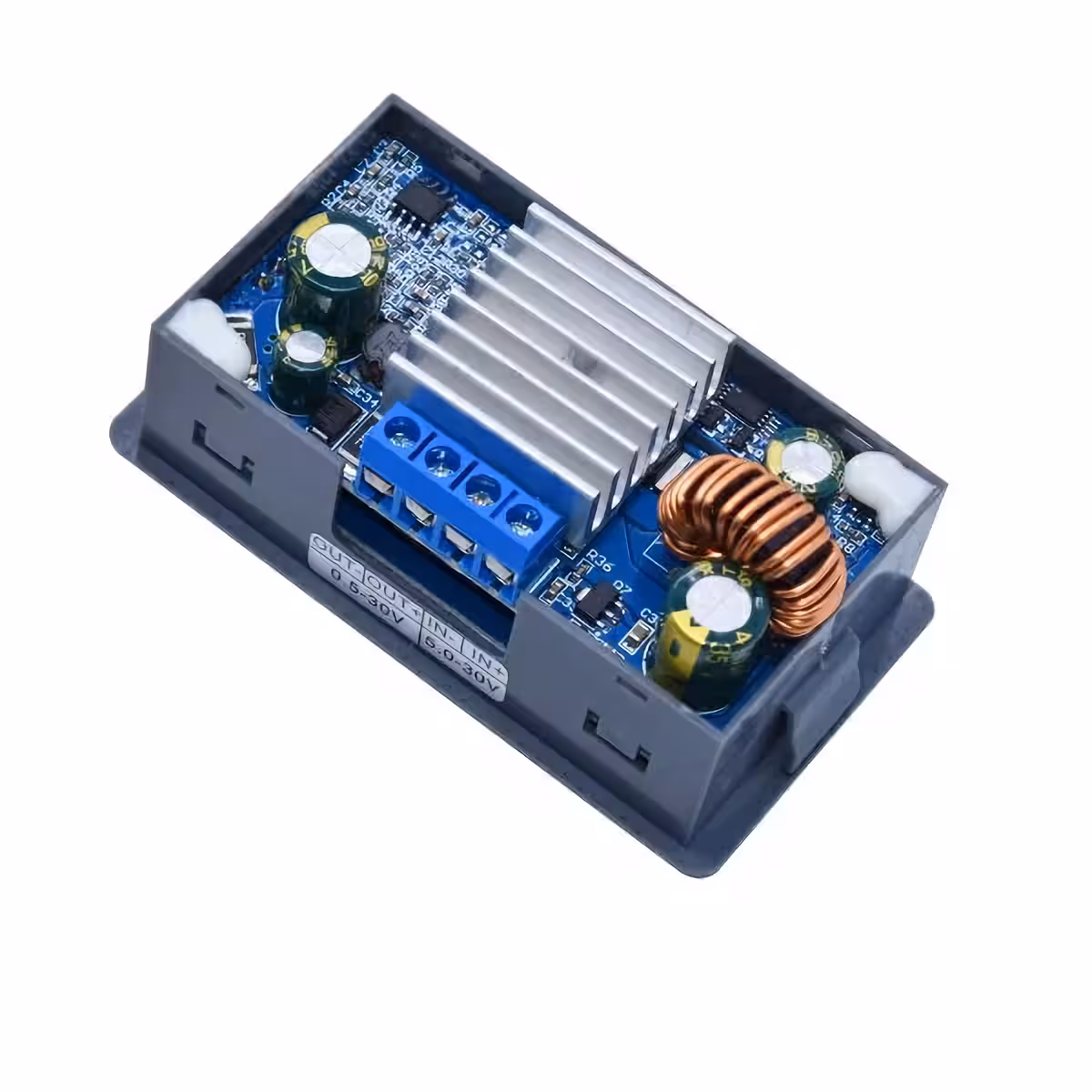

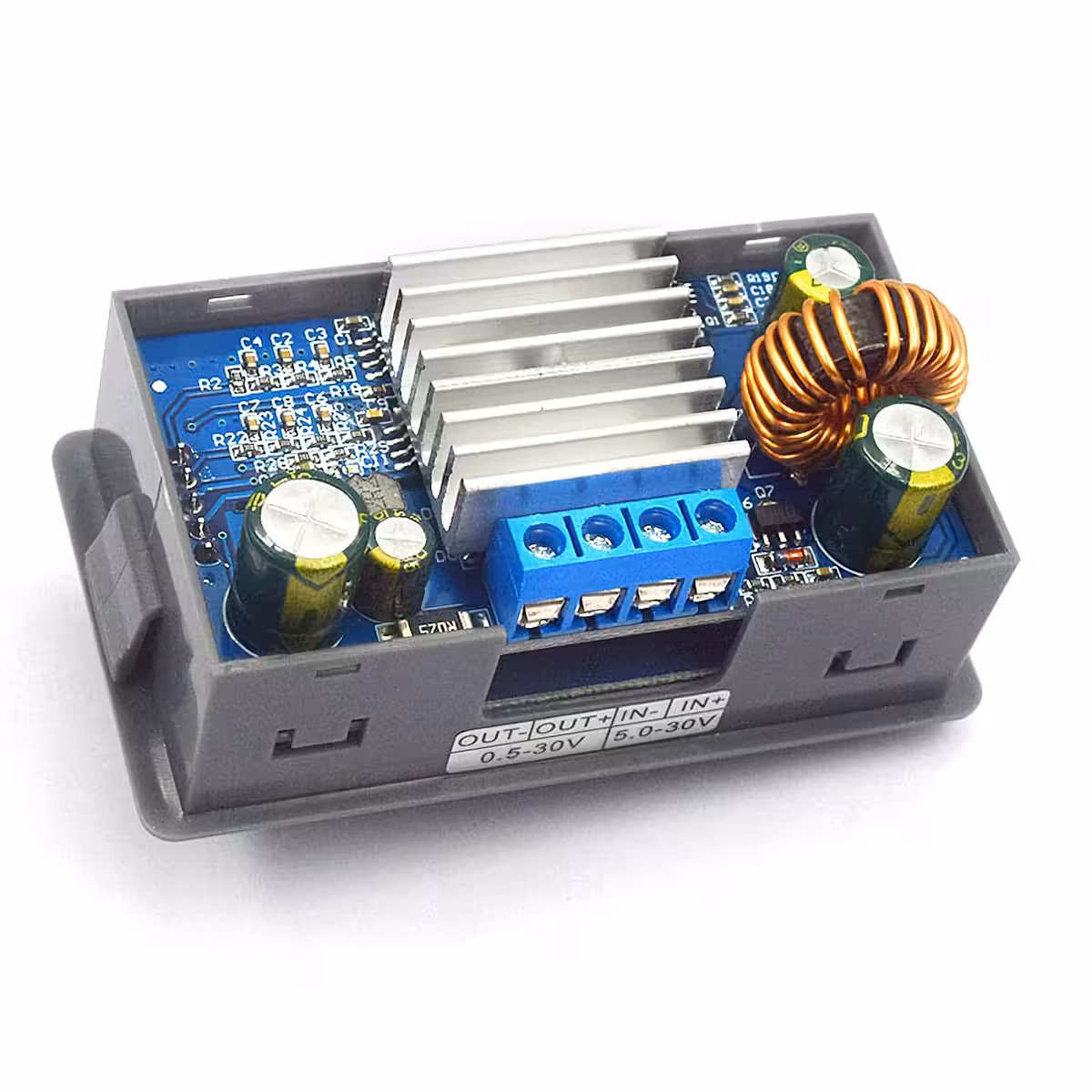

| Type de convertisseur | DC-DC Step Up / Step Down (Buck-Boost) |

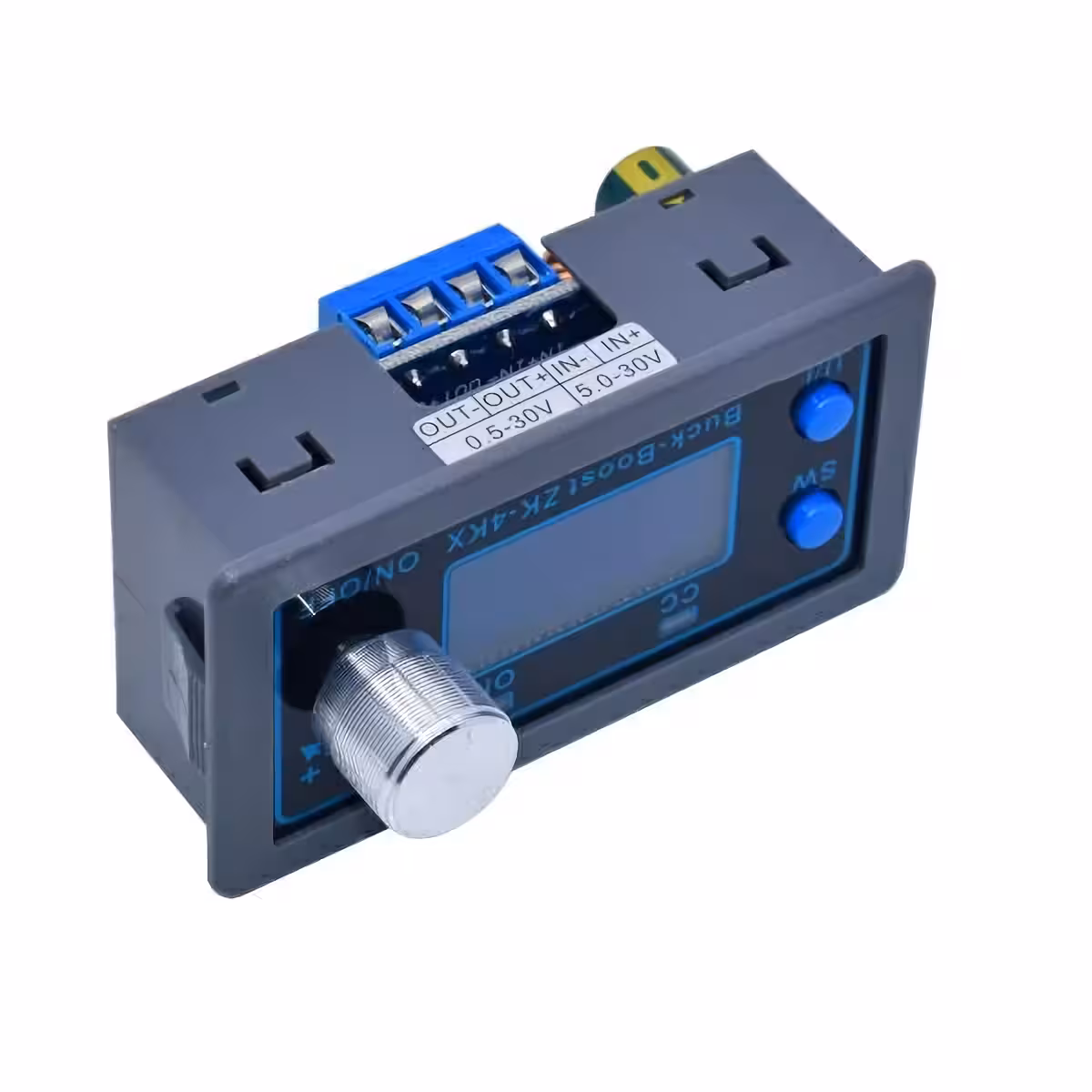

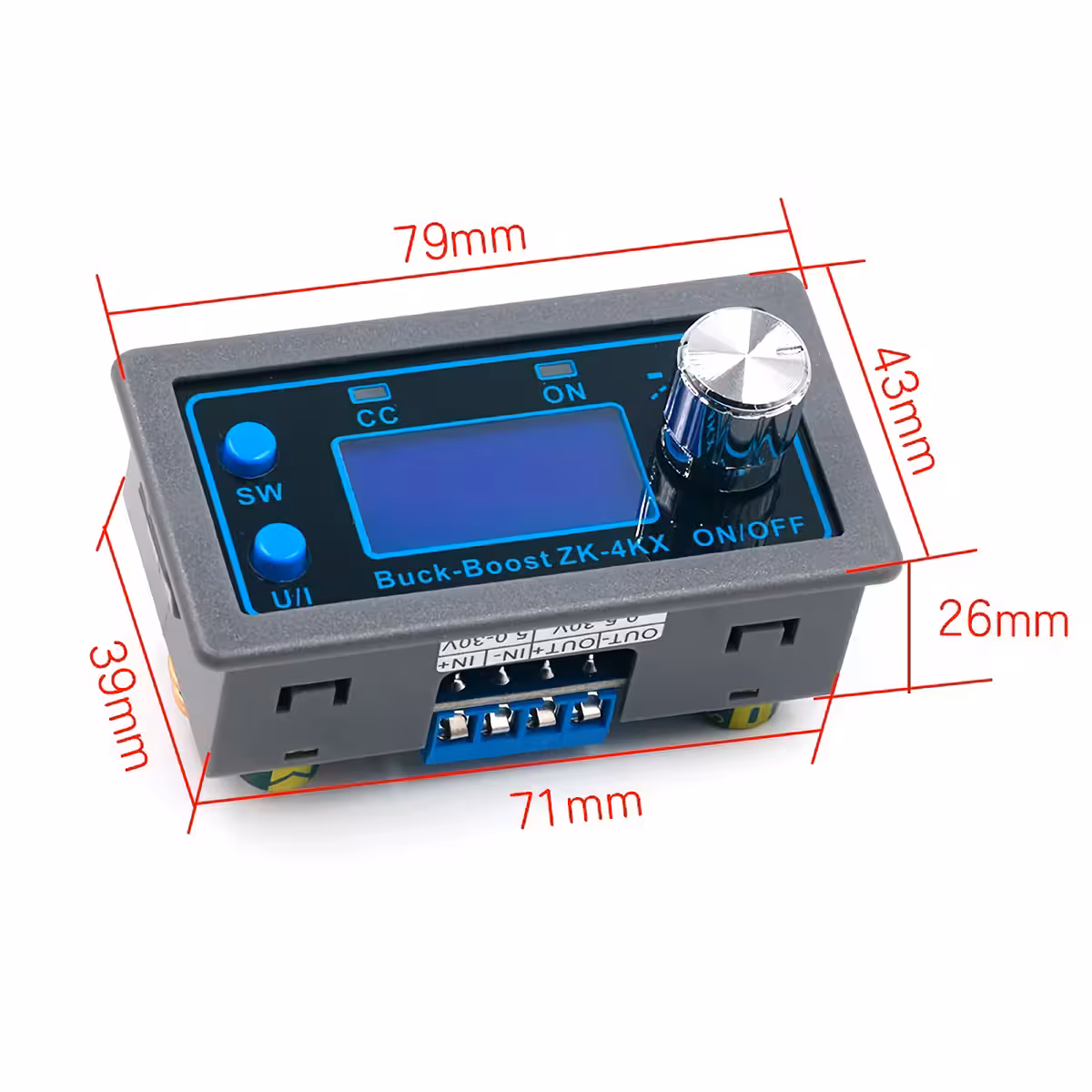

| Dimensions | 79 × 43 × 26 mm |

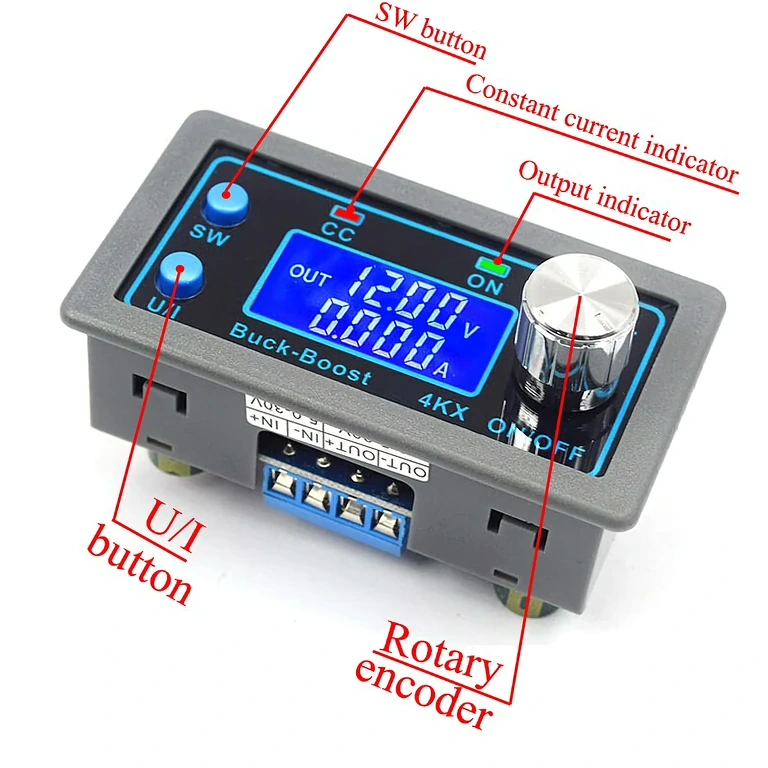

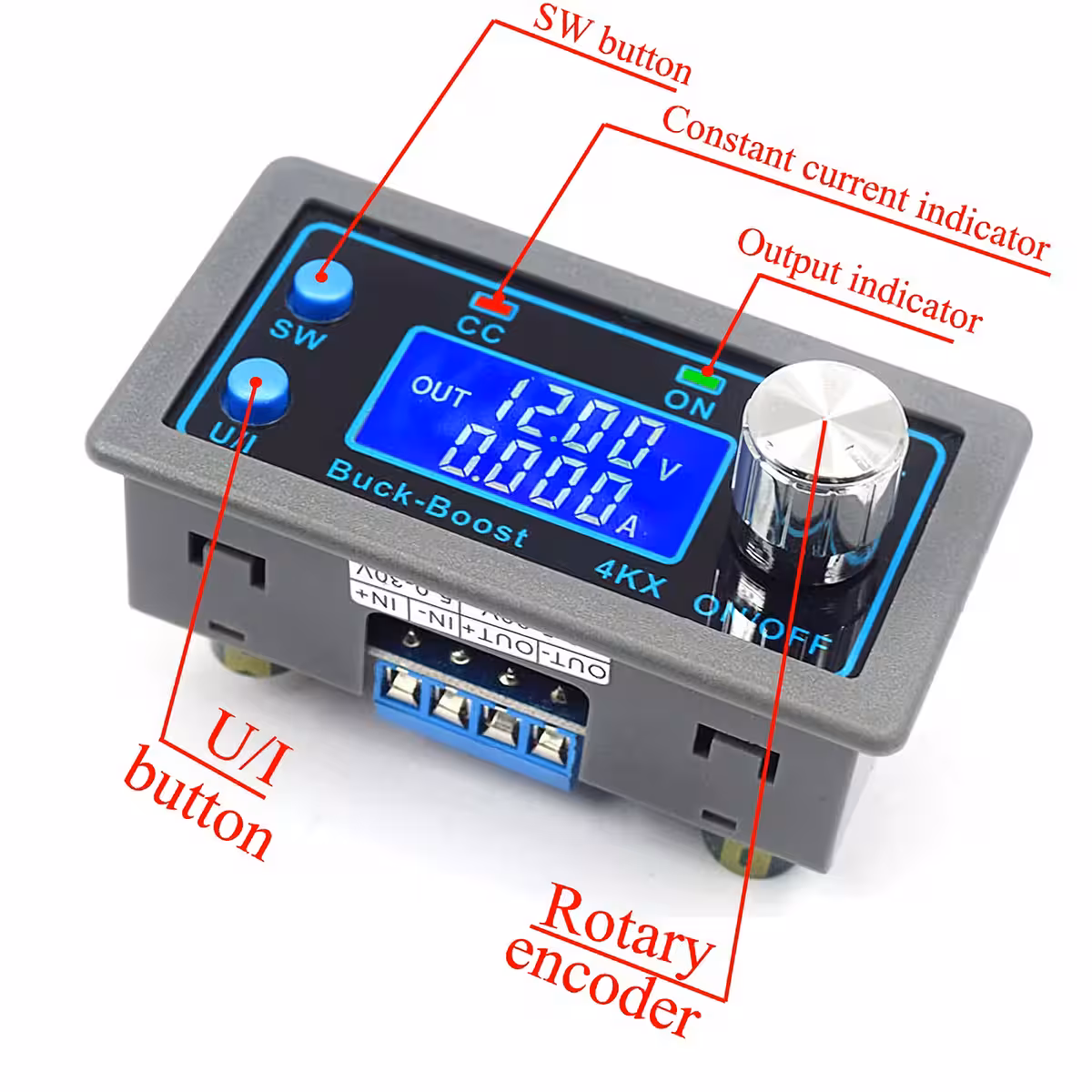

Guide d’utilisation et programmation

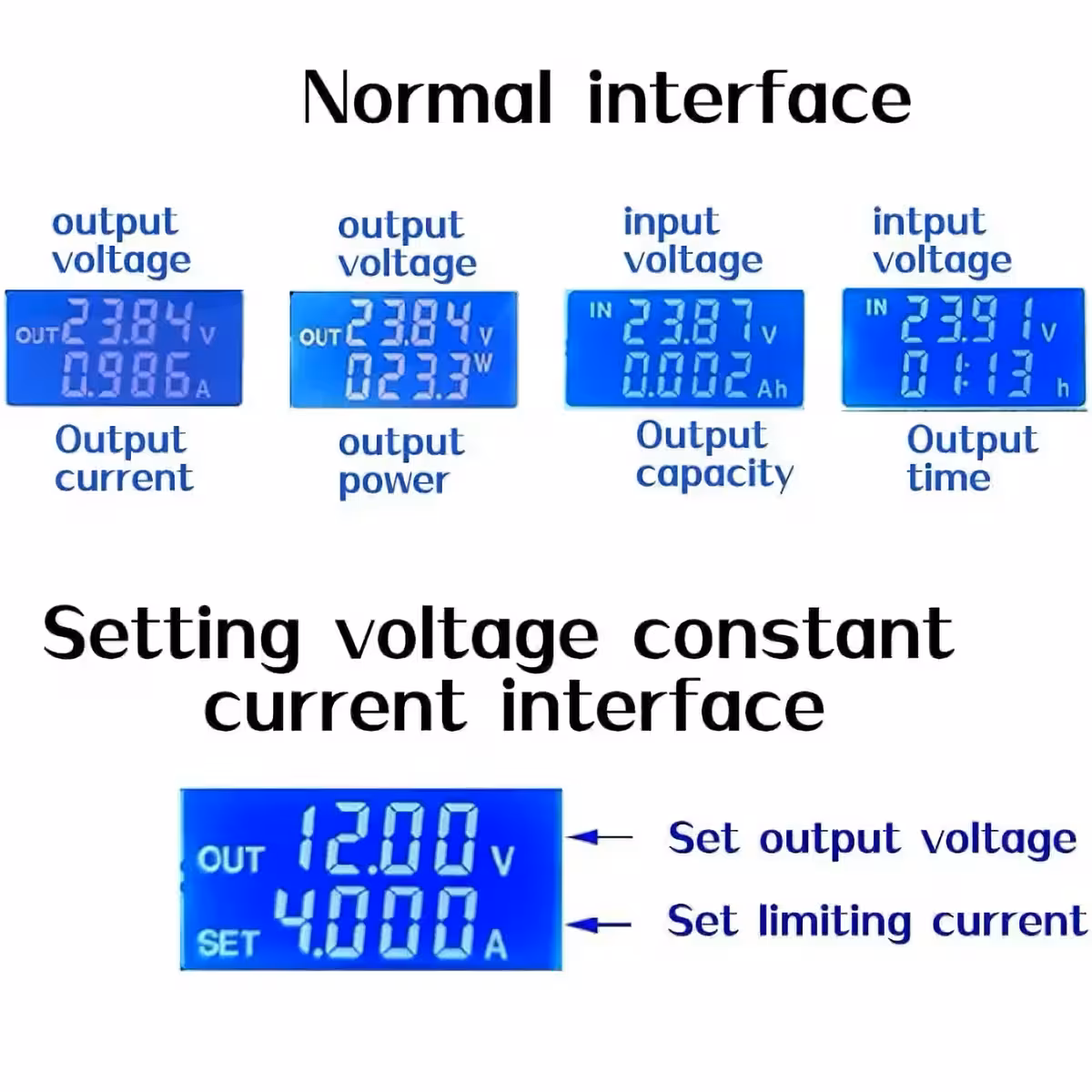

- Affichage : En mode normal, appuyez sur SW pour basculer entre V, A, W, Ah et h. Un appui long sur SW alterne entre la tension d’entrée (IN) et de sortie (OUT).
- Réglage de la tension : Appuyez sur U/I pour accéder au menu tension. Utilisez le codeur rotatif pour ajuster la valeur et appuyez brièvement pour changer de chiffre. Validez en appuyant deux fois sur U/I ou attendez 10 secondes.
- Réglage du courant constant : En mode normal, appuyez sur U/I pour accéder à la limite de courant et ajustez avec le codeur.
- Configuration au démarrage : Un appui long sur U/I permet de définir l’état de la sortie à la mise sous tension (OPEN ON ou OPEN OFF).

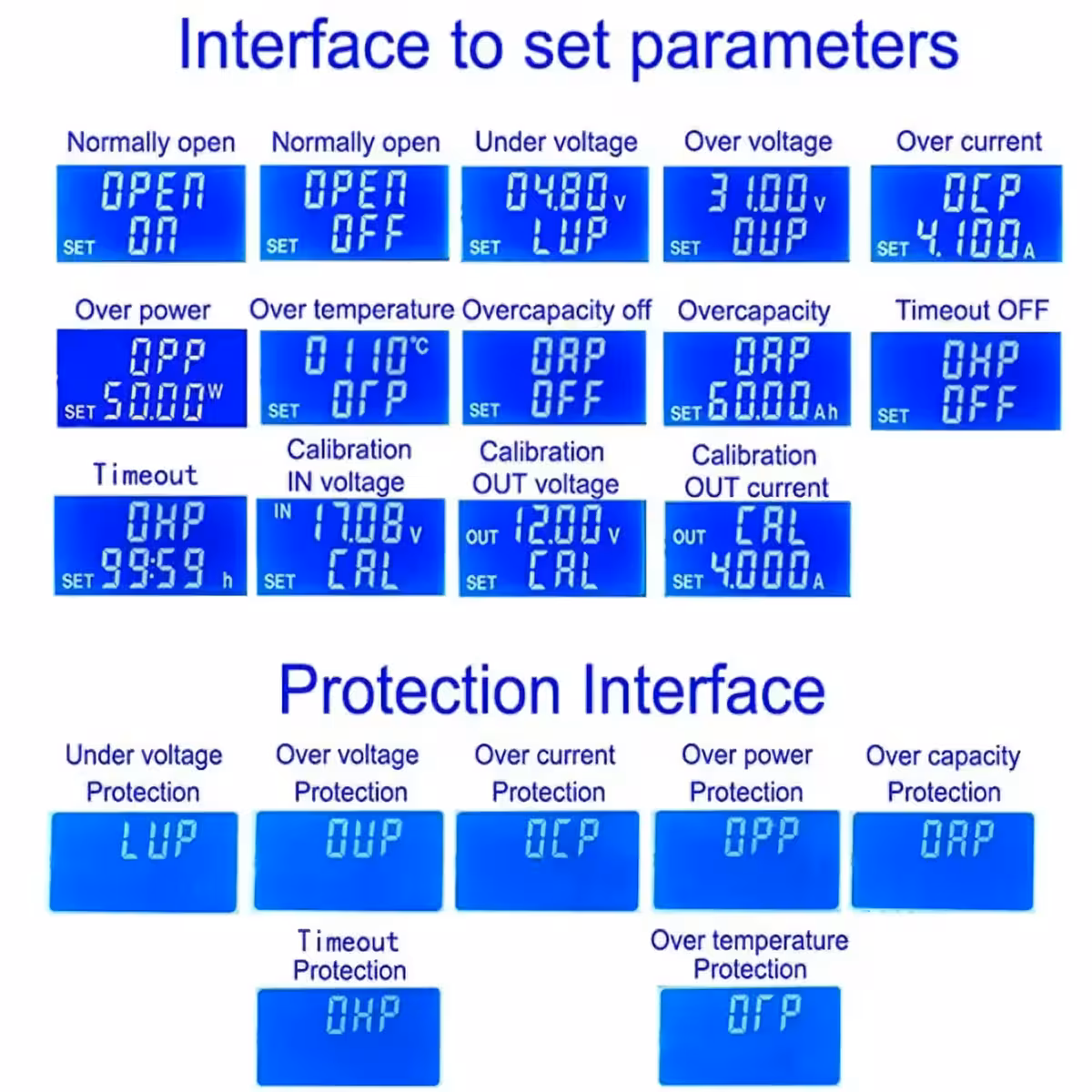

- Gestion des protections : Maintenez U/I enfoncé pour accéder au menu des protections. Utilisez SW pour naviguer entre LUP, OUP, OCP, OPP, OAP, OHP, OTP et ajustez les seuils selon vos besoins.
- Calibration : Accédez au menu CAL via U/I pour calibrer la tension et le courant en comparant les valeurs avec un multimètre de référence.
Contenu du colis
- 1 × Module convertisseur DC-DC Step Up/Down 30V 4A
Questions fréquentes
Puis-je l’utiliser pour alimenter un Arduino ou un Raspberry Pi ?
Absolument. Il fournit des tensions stables (3,3V, 5V, etc.). Il suffit de régler la tension souhaitée avant de connecter votre carte pour éviter tout risque de surtension.
Un ventilateur est-il indispensable ?
Non, pas pour une utilisation standard en dessous de 35W et 3A. Si vous travaillez à 4A ou sur de longues durées à haute puissance, l’ajout d’un ventilateur est nécessaire pour éviter que la protection thermique (OTP) ne coupe le module.
Est-ce un vrai convertisseur Buck-Boost ?
Oui. Il peut augmenter ou réduire la tension. Par exemple, à partir d’une source 12V, vous pouvez obtenir aussi bien 5V que 24V sans changer de matériel.
Que se passe-t-il si l’entrée descend sous 4,8V ?
La protection LUP coupe automatiquement la sortie. Ce seuil est ajustable dans le menu selon les caractéristiques de votre alimentation.
Puis-je calibrer l’appareil moi-même ?
Oui, la fonction CAL intégrée permet d’ajuster les mesures de tension et de courant par rapport à votre propre multimètre pour une précision optimale.
