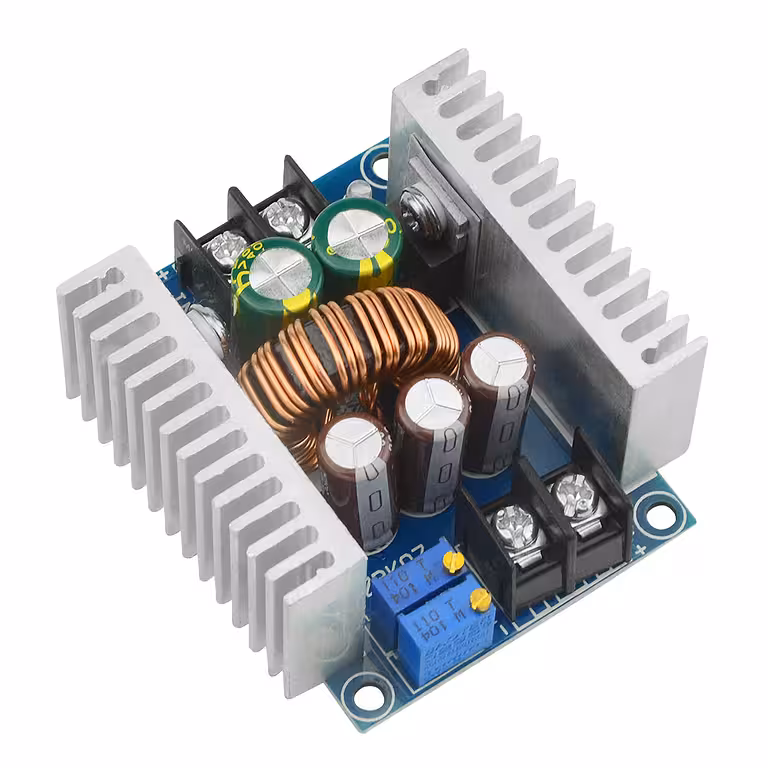

Convertisseur abaisseur Step-Down 20A 300W – alimentation DC-DC réglable 6–40V → 1,2–36V, module CC/CV

Ce module step down 20A 300W (convertisseur abaisseur de tension DC-DC) est conçu pour un réglage précis et efficace de la tension et du courant entre Entrée 6–40V et Sortie 1,2–36V. Il fonctionne en mode CC/CV (Courant Constant / Tension Constante) et offre des protections essentielles pour les applications industrielles, hobby et réparation électronique. Le module intègre des MOSFET dual 75V/80A et des condensateurs low ESR pour stabilité et efficacité jusqu’à 95–96 % (ex. 24V→12V à 20A).

Avantages principaux

• Puissance élevée : jusqu’à 300W (20A MAX, recommandé jusqu’à 15A pour fonctionnement continu).
• Réglage fin : tension et limite de courant réglables via potentiomètres CV et CC.
• Haute efficacité : jusqu’à 95–96 % grâce aux MOSFET performants et condensateurs low-ESR.
• Refroidissement optimisé : deux radiateurs intégrés ; ventilation active recommandée pour charges importantes.
• Connexion facile : bornes à vis 30A et interrupteur ON/OFF pour mise en marche/arrêt rapide.
• Fiabilité : protection contre court-circuit auto-réinitialisable et alerte surcharge.

Spécifications techniques

Instructions d’utilisation

1. Connexion de l’alimentation : connectez +IN au + de la source et -IN au – ; ne pas dépasser 40V en entrée.
2. Réglage de la tension : utilisez le potentiomètre CV pour régler la tension de sortie souhaitée.
3. Limitation du courant : réglez le potentiomètre CC pour définir la limite de courant (0,2A–20A).
4. Mise en marche/arrêt : utilisez l’interrupteur ON/OFF ou la broche EN pour activer/désactiver.
5. Refroidissement : pour courants élevés (sup. 15A), installez un ventilateur pour refroidissement actif et surveillez la température.

Conseils de sécurité

• Ne travaillez pas sur les contacts électriques avec l’alimentation connectée.
• Ne pas exposer le module à l’humidité ou à des températures extrêmes.
• Réduisez la puissance et le courant lorsque la différence entre Vin et Vout est importante.
• Maintenez l’utilisation sous ~80 % de la capacité maximale pour la durabilité.

Applications recommandées

Projets électroniques, tests et dépannage, alimentation de modules et cartes, chargeurs réglables, conversions de tension DC pour systèmes automobiles, drones, petits équipements industriels.
