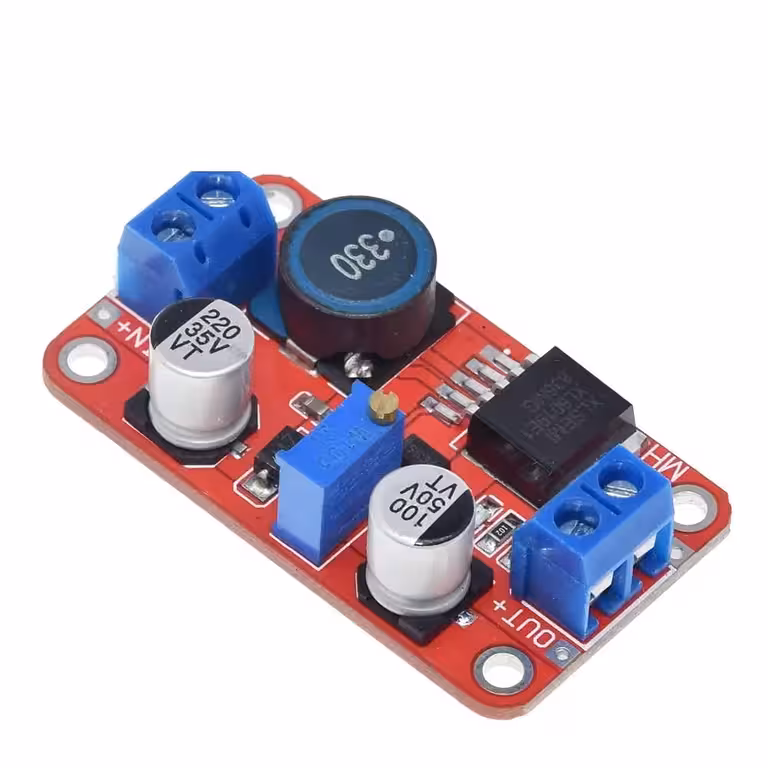

Convertisseur Boost DC-DC XL6019 – Élevez votre tension avec une efficacité optimale pour vos projets électroniques
Vous disposez d’une batterie de 3,7V et avez besoin d’une alimentation stable de 12V ? Vous souhaitez optimiser un panneau solaire à tension variable ? Le module convertisseur boost DC-DC XL6019 est la solution idéale : il convertit toute tension d’entrée comprise entre 3V et 35V en une tension de sortie réglable de 5V à 40V, avec un rendement atteignant 94 %. Profitez d’une conversion d’énergie efficace, sans surchauffe lors d’une utilisation normale.
Note : La tension de sortie doit impérativement être supérieure à la tension d’entrée (convertisseur de type boost/step-up). Assurez une différence minimale de 1,5V entre l’entrée et la sortie pour garantir un fonctionnement stable.
Pourquoi choisir ce modèle ? (Avantages clés) :
- Rendement jusqu’à 94 % — moins de 6 % de perte d’énergie ; fonctionne à froid pour des charges inférieures à 10W, sans dissipateur thermique.
- Courant maximal de 5A — idéal pour alimenter de petits moteurs, des rubans LED ou plusieurs modules simultanément ; pour un usage continu, restez sous les 2,5A sans refroidissement additionnel.
- Entrée 3V–35V — compatible avec une cellule LiPo (3,7V), 2 à 3 piles AA, un panneau solaire ou une batterie de voiture 12V/24V.
- Réglage précis ±0,5 % — une stabilité exemplaire, tant en tension qu’en charge, indispensable pour les microcontrôleurs et les circuits audio sensibles.
- Ondulation (ripple) inférieure à 100mV — la fréquence de commutation de 220KHz minimise les interférences électromagnétiques avec vos autres composants.
- Protections intégrées — sécurités contre les surintensités et les surchauffes pour protéger le module et vos appareils connectés.
- Format compact : 50×28×13mm — s’intègre facilement dans n’importe quel boîtier DIY, projet portable ou panneau de contrôle.
Détails et Performances
Au cœur de ce module se trouve le circuit intégré XL6019, un contrôleur PWM boost doté d’un MOSFET de puissance intégré. Cette conception réduit le nombre de composants externes, diminue le bruit et améliore l’efficacité par rapport aux modules utilisant un MOSFET externe. La bobine de puissance et les composants SMD sélectionnés garantissent une ondulation de sortie inférieure à 100mV, un point critique pour alimenter un Arduino, un DAC audio ou des capteurs sensibles.
La fréquence de commutation de 220KHz permet l’utilisation de composants passifs plus compacts tout en offrant une réponse rapide aux variations de charge. Si vous travaillez avec des puissances supérieures à 10W, nous recommandons l’ajout d’un dissipateur thermique sur le MOSFET et une ventilation adéquate. Le module supporte des températures allant de -40°C à +85°C, ce qui le rend adapté aux applications industrielles ou en extérieur.
| Paramètre | Valeur / Détail |
|---|---|
| Tension d’entrée | 3V – 35V (40V max. absolu) |
| Tension de sortie | 5V – 40V (45V max. absolu) |
| Courant de sortie max. | 5A (recommandé en continu : 2,5A sans dissipateur) |
| Rendement de conversion | Jusqu’à 94 % |
| Fréquence de commutation | 220KHz |
| Ondulation de sortie | < 100mV |
| Précision réglage tension | ±0,5 % |
| Précision régulation charge | ±0,5 % |
| Protections intégrées | Surintensité, surchauffe |
| Température de service | -40°C ~ +85°C |
| Dimensions | 50mm × 28mm × 13mm |
| Type de convertisseur | Boost (Step-Up) DC-DC |
Instructions d’utilisation
- Connexion de la source : Appliquez une tension DC entre 3V et 35V aux bornes d’entrée (IN+ et IN–). Le témoin LED s’allume pour confirmer la mise sous tension.
- Mesure initiale : Connectez un multimètre numérique aux bornes de sortie (OUT+ et OUT–) avant de brancher votre charge pour vérifier la tension réglée en usine.
- Réglage du potentiomètre : Tournez le potentiomètre dans le sens des aiguilles d’une montre pour augmenter la tension de sortie, et dans le sens inverse pour la diminuer. Procédez lentement en surveillant le multimètre.
- Différentiel de tension : La tension de sortie doit être supérieure d’au moins 1,5V à la tension d’entrée pour assurer une stabilité optimale.
- Connexion de la charge : Une fois la tension stabilisée, branchez votre charge. Pour des puissances supérieures à 10W, installez un dissipateur thermique sur le MOSFET.
Contenu du colis
- 1x Module Convertisseur Boost DC-DC XL6019
Questions fréquentes
Puis-je utiliser ce module pour obtenir du 12V à partir d’une batterie 5V ?
Oui, sans problème. Gardez à l’esprit qu’avec un rendement d’environ 90 %, pour obtenir 1A en 12V, vous consommerez environ 2,5A sur votre source 5V. Assurez-vous que votre alimentation 5V peut fournir ce courant.
Peut-il servir à charger des batteries Li-Ion ?
Il peut fournir la tension nécessaire (ex: 4,2V ou 8,4V pour du 2S), mais il ne possède pas de circuit de gestion de charge (BMS). Utilisez un module de charge dédié (type TP4056) en sortie de ce convertisseur ; ne chargez jamais des batteries directement sans protection.
Est-il compatible avec les panneaux solaires ?
Oui, c’est une utilisation très courante. Il permet d’élever la tension variable du panneau (entre 3V et 35V) vers une valeur fixe pour charger des batteries ou alimenter des appareils, même lorsque l’ensoleillement varie.
Pourquoi la tension de sortie oscille-t-elle sous forte charge ?
À des courants proches de 5A, l’ondulation augmente. Ajoutez un condensateur électrolytique de 470–1000µF en sortie et installez un dissipateur sur le MOSFET. Pour une stabilité maximale, maintenez le courant continu sous 2,5A sans refroidissement actif.
Fonctionne-t-il avec une seule cellule LiPo 3,7V ?
Oui. La tension minimale d’entrée est de 3V, donc une cellule LiPo 3,7V nominal fonctionne parfaitement, tout comme 2 ou 3 piles AA/AAA en série.
