Voltmètre numérique AC pour tableau électrique — lecture précise et installation simplifiée

Vous souhaitez surveiller la tension de votre installation électrique sans multiplier les câblages complexes ? Ce voltmètre numérique AC pour tableau est la solution idéale. Il s’auto-alimente directement via la ligne mesurée, affiche les valeurs avec une grande clarté sur son écran LED bleu et s’adapte parfaitement aux systèmes monophasés comme triphasés.

Note : Ce modèle est exclusivement conçu pour mesurer la tension alternative (AC). Dans les systèmes triphasés, il se connecte entre deux phases (tension composée). Dans les systèmes monophasés, il se branche entre la phase et le neutre.

Pourquoi choisir ce modèle ? (Avantages clés) :

Aucune alimentation externe requise — il s’alimente directement via la tension mesurée, simplifiant ainsi le câblage dans votre tableau.
Précision ±1% — une marge d’erreur minimale, idéale pour un suivi fiable et professionnel.
Compatibilité mono et triphasé — un seul appareil pour mesurer le 230V (phase-neutre) ou le 380-400V (phase-phase) sans modification.

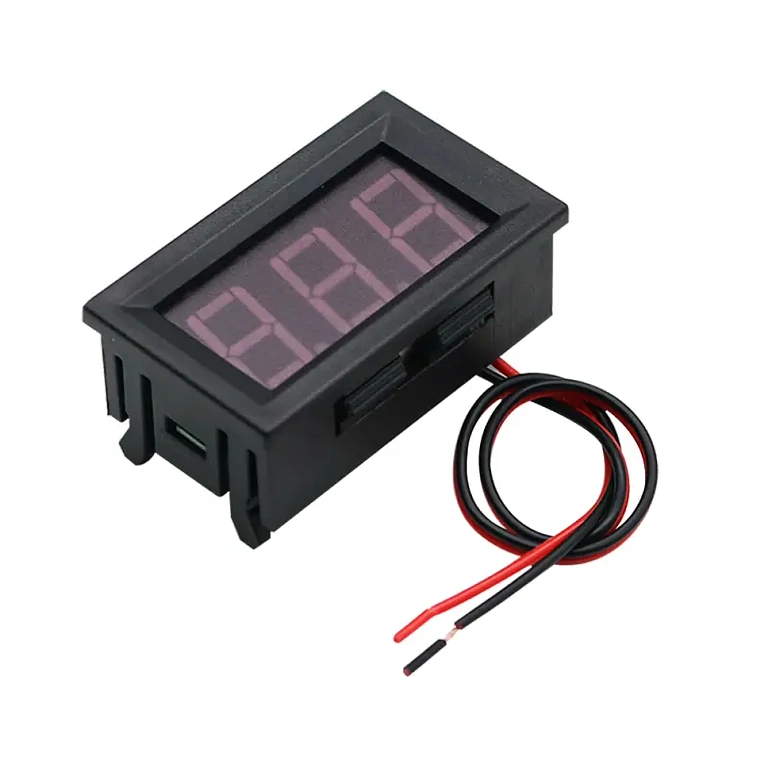

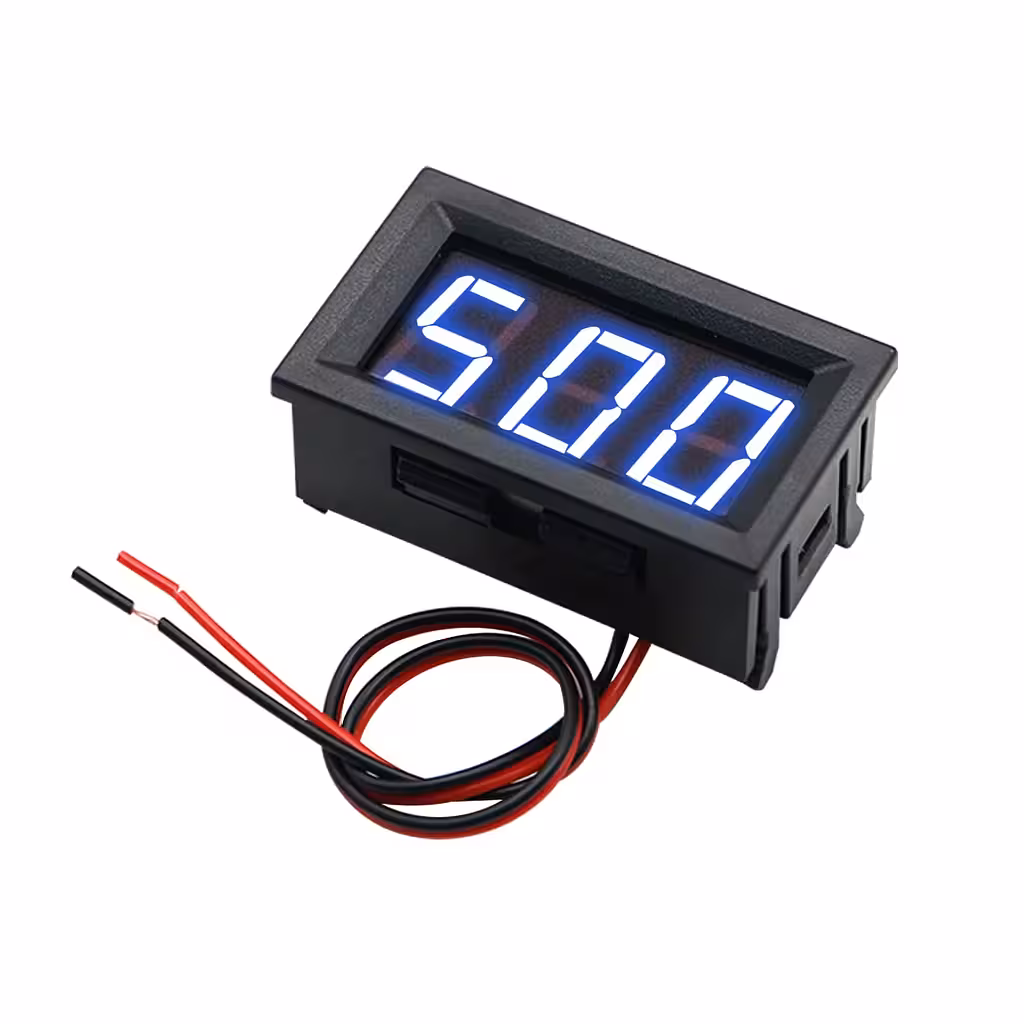

Affichage LED bleu 0,56 pouce — des chiffres larges et parfaitement lisibles, même à distance ou dans des environnements peu éclairés.
Calibrage précis via potentiomètre — si nécessaire, ajustez la valeur affichée en 30 secondes à l’aide d’un tournevis de précision.
Protection contre l’inversion de polarité — une erreur de branchement ne risque pas d’endommager l’appareil.

Détails techniques et performances

Grâce à une impédance d’entrée supérieure à 1 MΩ, ce voltmètre n’impacte pas le circuit mesuré et ne perturbe pas votre installation. Les câbles de 20 cm fournis facilitent l’intégration dans les tableaux standards, tandis que son format compact de 4,8 x 2,9 x 2,2 cm s’adapte à toutes les découpes de panneau. Conçu pour durer, il fonctionne parfaitement dans une plage de température allant de -20°C à +65°C, garantissant une fiabilité optimale, même dans des conditions industrielles exigeantes.

Paramètre	Détails
Type de mesure	Tension alternative (AC)
Compatibilité système	Monophasé et Triphasé
Alimentation	Directe via la tension mesurée (sans source externe)
Précision	±1%
Impédance d’entrée	> 1 MΩ
Affichage	LED bleu, chiffres 0,56 pouce (14,22 mm)
Longueur des câbles	20 cm
Calibrage	Potentiomètre intégré
Protection	Contre l’inversion de polarité

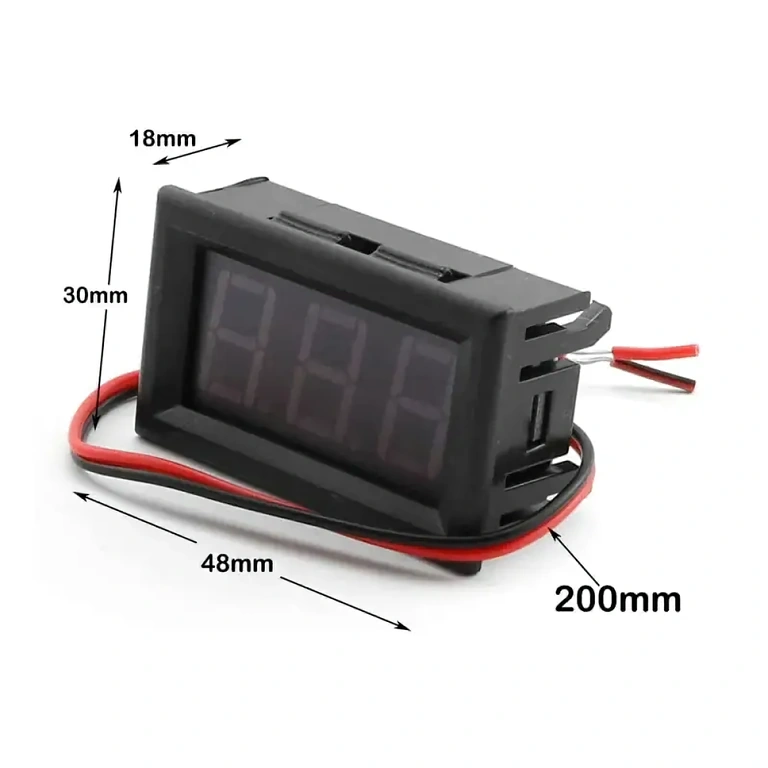

Dimensions	4,8 x 2,9 x 2,2 cm
Découpe d’encastrement	4,6 x 2,7 cm
Poids net	18 g
Température de fonctionnement	-20°C à +65°C

Guide d’installation et d’utilisation

Coupez impérativement l’alimentation du circuit avant toute intervention.
Réalisez une découpe de 4,6 x 2,7 cm dans votre panneau.

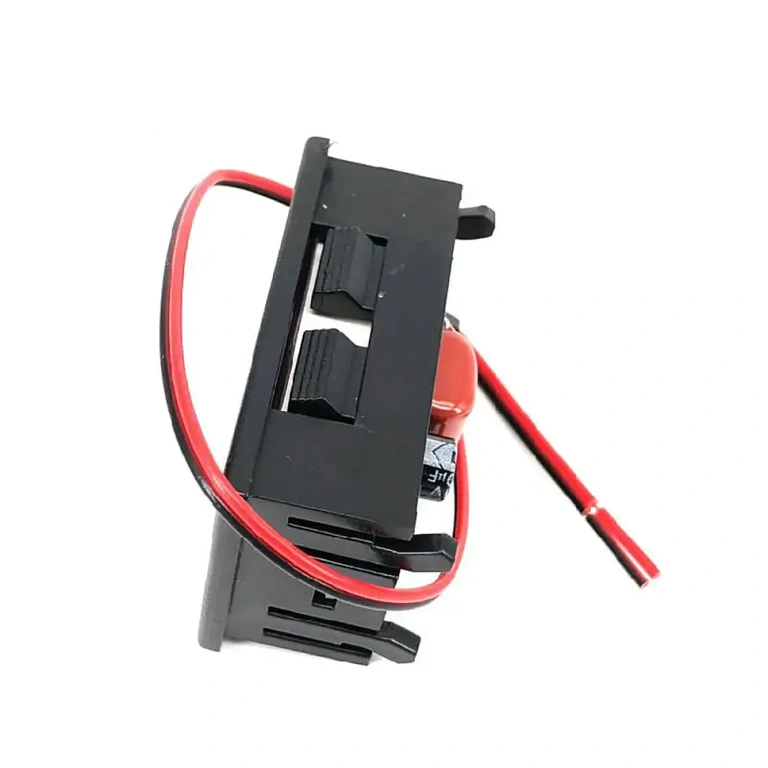

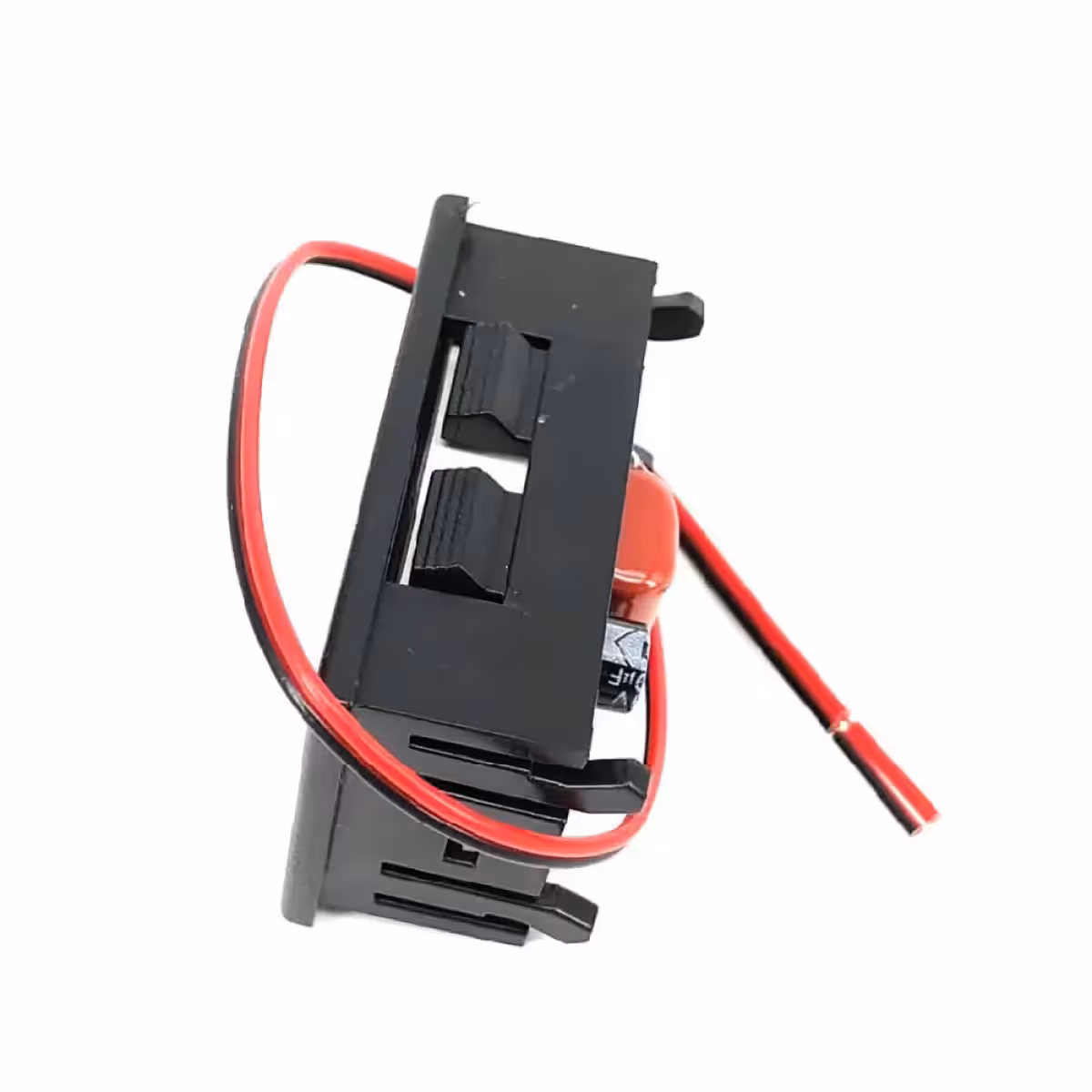

Insérez le voltmètre et fixez-le à l’aide des clips latéraux.

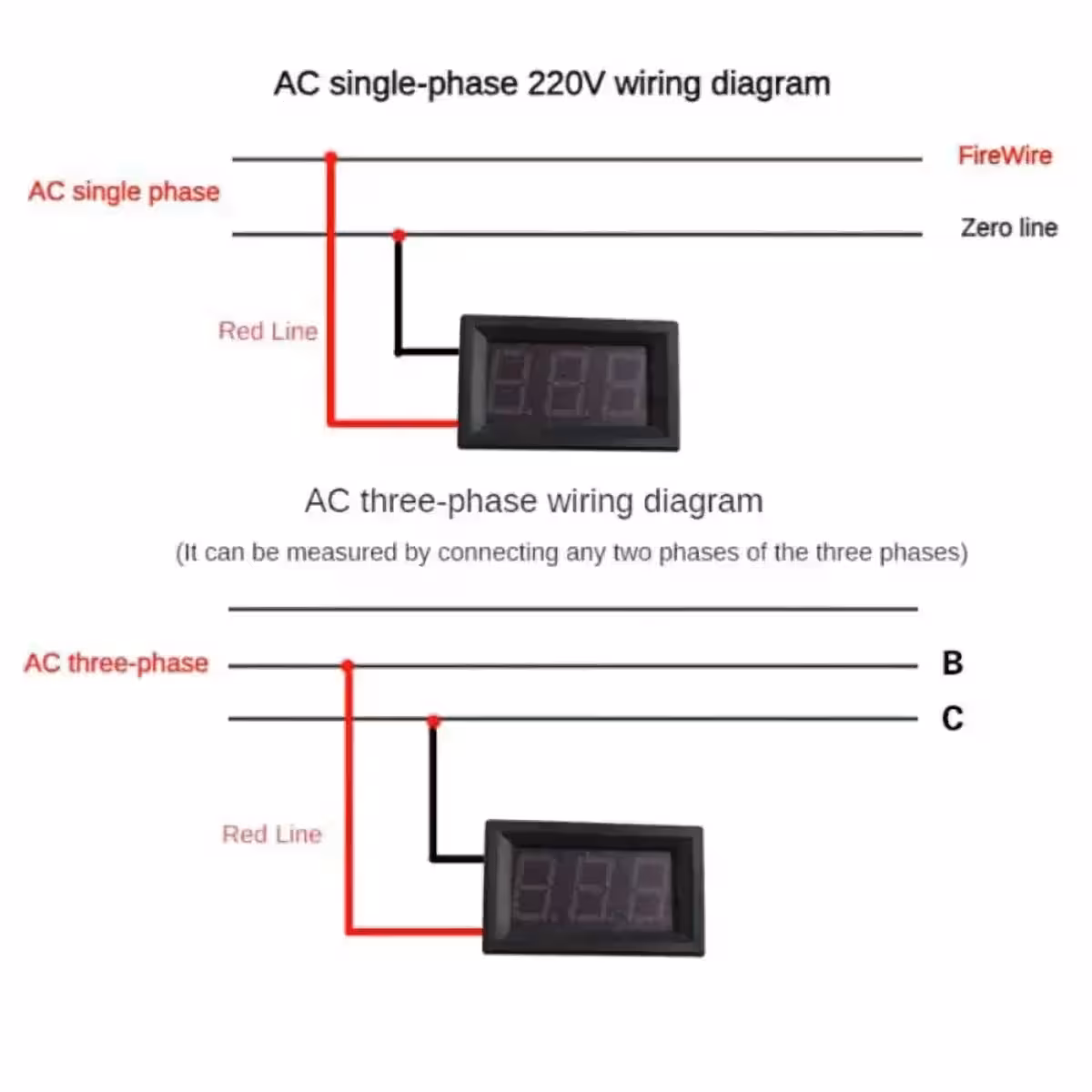

Connectez le fil rouge (+) et le fil noir (-) aux points de mesure : phase-neutre (monophasé) ou phase-phase (triphasé).
Rétablissez le courant pour lire la tension directement sur l’écran LED.

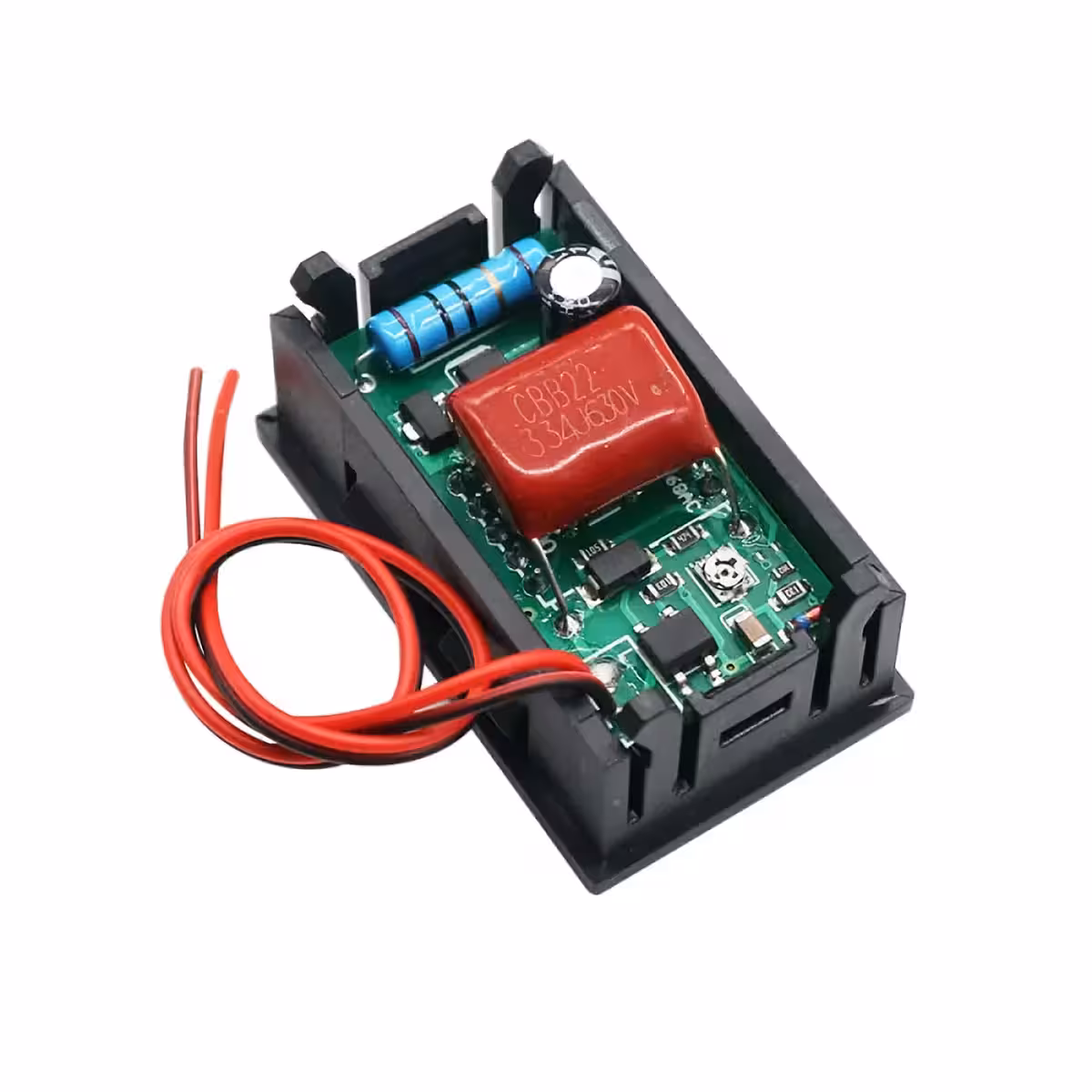

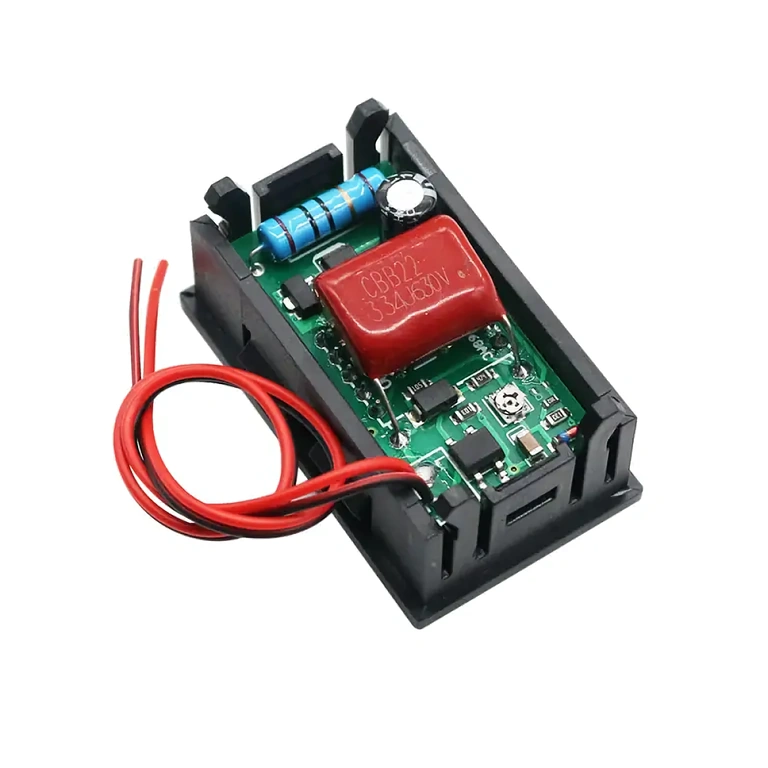

Si la valeur diffère d’un appareil de référence, ajustez le potentiomètre situé à l’arrière avec un tournevis fin.
Assurez-vous que toutes les connexions sont correctement isolées avant la mise en service.

Contenu du colis

1 x Voltmètre numérique AC pour tableau avec affichage LED bleu
Câbles de connexion intégrés (20 cm)

Questions fréquentes

Peut-il mesurer la tension continue (DC) ?

Non. Ce modèle est strictement réservé à la mesure de tension alternative (AC).

Nécessite-t-il une alimentation séparée ?

Non, il est auto-alimenté par la tension qu’il mesure, ce qui facilite grandement son installation.

Comment le brancher sur un système triphasé ?

Il suffit de connecter les fils entre deux phases quelconques pour obtenir la tension composée (généralement 380-400V AC).

Que se passe-t-il en cas d’inversion des fils ?

L’appareil est protégé contre l’inversion de polarité et ne sera pas endommagé. Il est toutefois recommandé de respecter les polarités pour un fonctionnement optimal.

Comment calibrer l’appareil ?

Utilisez un tournevis de précision pour agir sur le potentiomètre situé au dos de l’appareil jusqu’à obtenir la valeur exacte par rapport à un voltmètre étalon.
