Voltmètre et Ampèremètre Numérique DC 0–100V / 0–100A – Surveillance complète, shunt inclus, prêt à l’emploi
Vous souhaitez connaître avec précision ce qui se passe dans votre circuit DC — sans estimation ni approximation ? Ce voltmètre et ampèremètre numérique affiche simultanément la tension et l’intensité en temps réel, sur une plage allant jusqu’à 100V et 100A. Le shunt est déjà inclus dans la boîte, tout comme les câbles nécessaires. Il suffit de le brancher pour qu’il soit opérationnel.

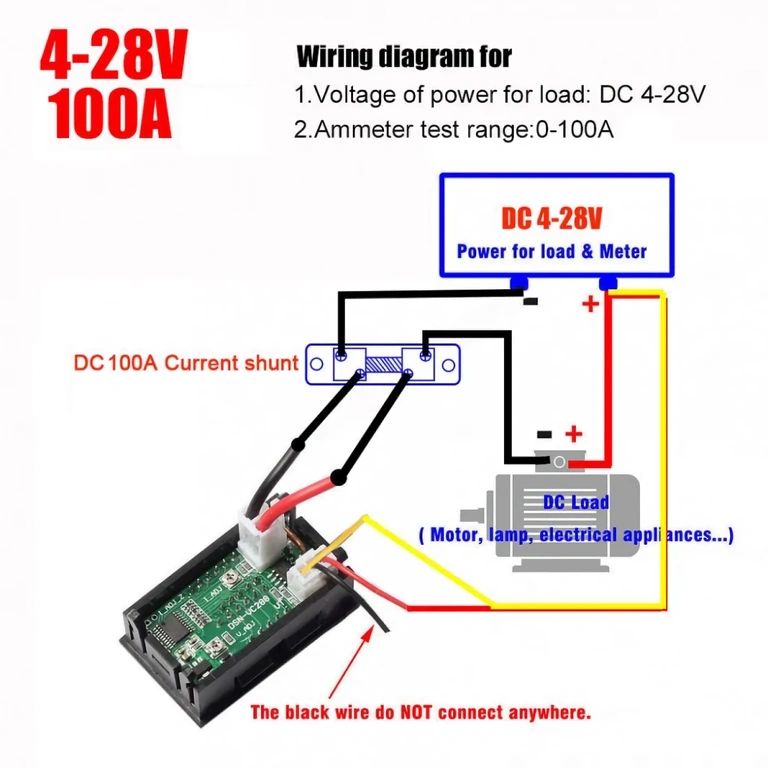

Note : Le shunt de 100A est indispensable pour les courants dépassant 10A et est fourni dans le pack. L’alimentation du module s’effectue séparément, en DC 4,5–30V, indépendamment du circuit mesuré.
Pourquoi choisir ce modèle ? (Avantages clés) :

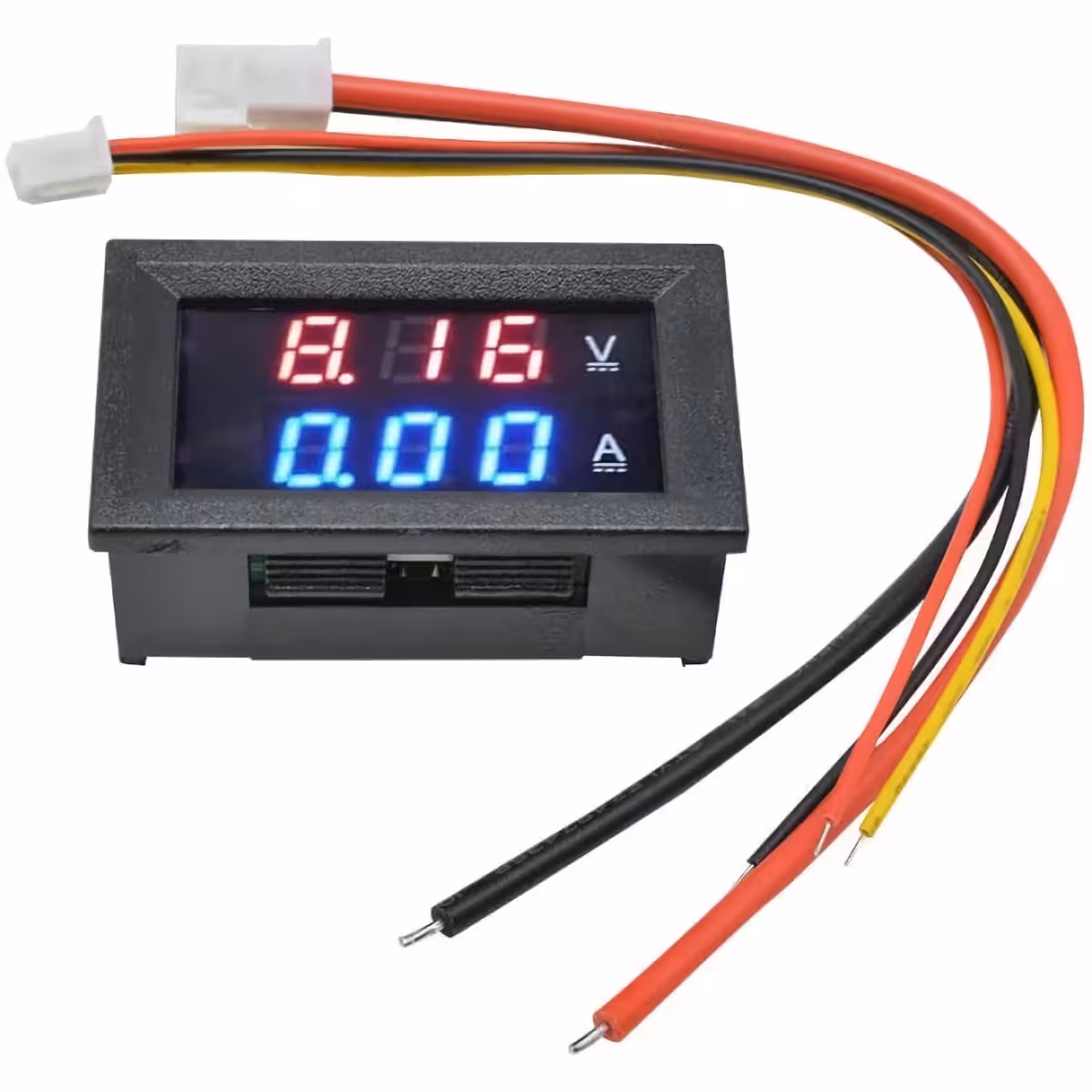

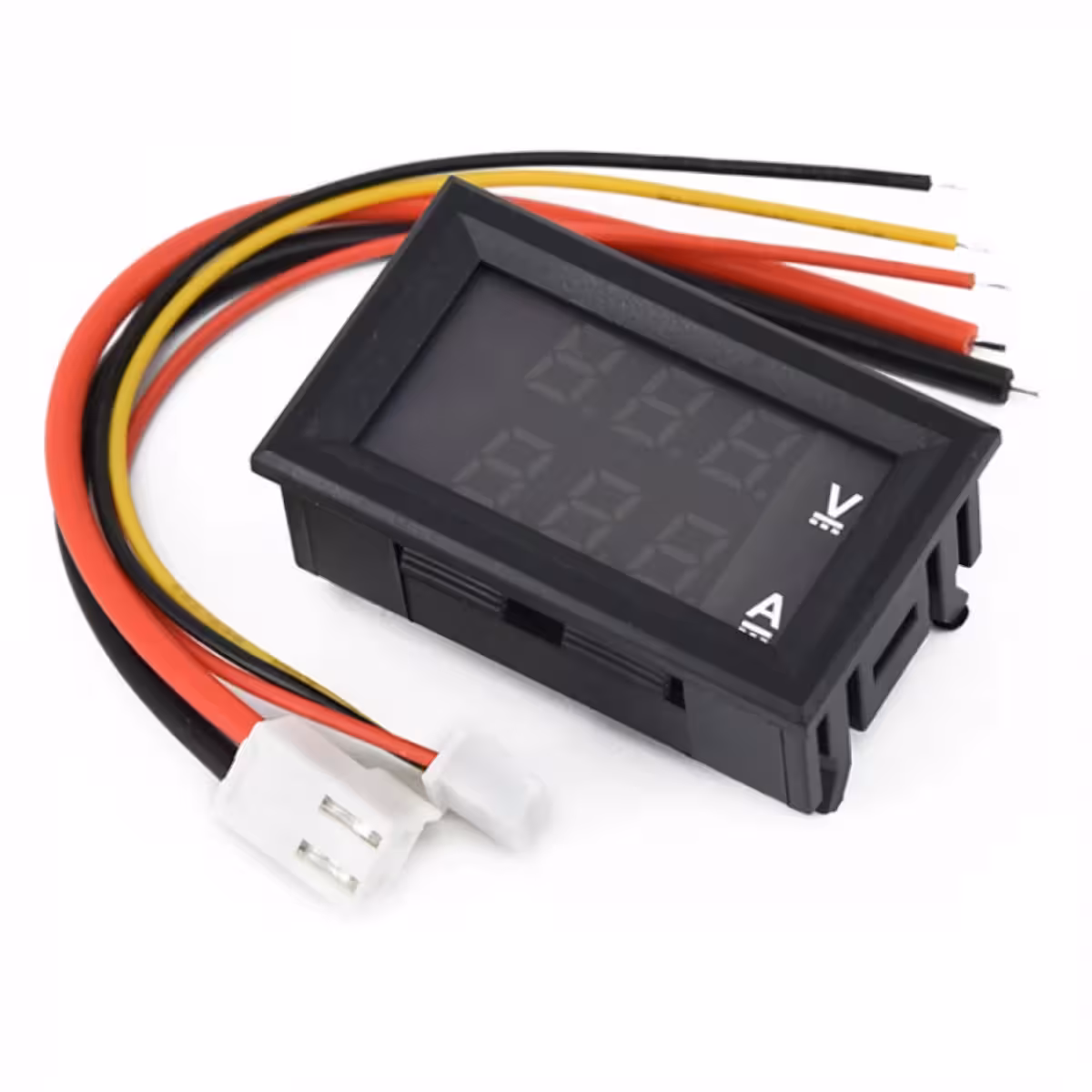

- Double affichage LED couleur — chiffres rouges pour la tension, bleus pour l’intensité ; parfaitement lisibles même en pleine lumière.
- Shunt 100A inclus — inutile de chercher un shunt compatible séparément ; tout est prêt dès le premier jour.
- Résolution 0,01V / 0,01A — obtenez des mesures précises (ex: 14,73V et 8,42A) sans arrondis qui masqueraient des variations importantes.
- Actualisation toutes les 500ms — des valeurs rafraîchies deux fois par seconde, idéales pour toute application DC, stable ou dynamique.
- Consommation propre inférieure à 20mA — n’impacte pas le circuit surveillé, même sur les systèmes à petites batteries.
- Format compact 48×29×21mm — s’intègre facilement dans n’importe quel tableau de bord, boîtier de distribution ou projet DIY.
- Température de fonctionnement entre –10°C et +65°C — résiste aux installations automobiles, ateliers ou systèmes solaires en extérieur protégé.
Détails et Performances

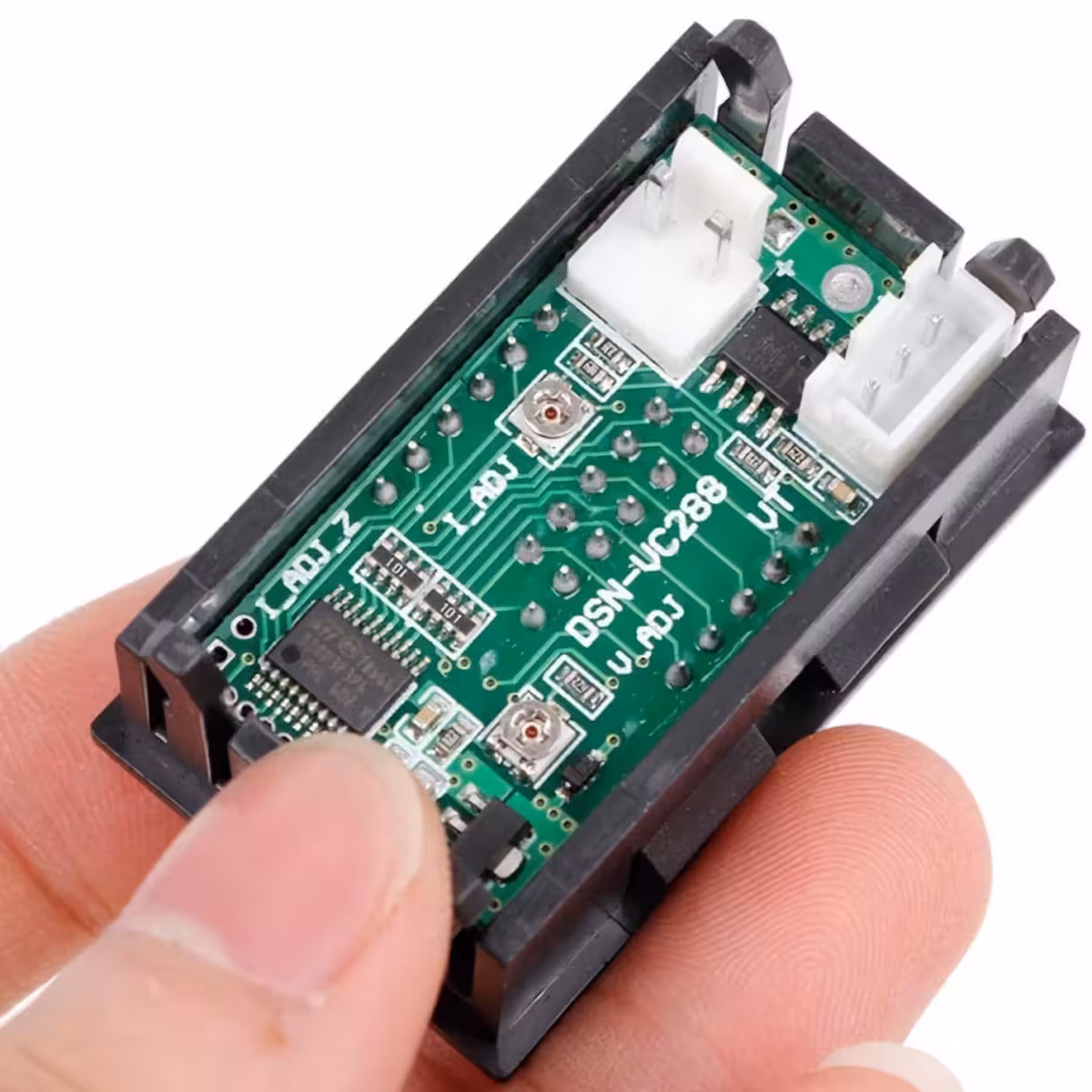

Ce module intègre un microcontrôleur de précision qui traite et affiche les valeurs toutes les 500ms, garantissant une lecture fluide et constante. La résolution de la tension s’ajuste automatiquement : 0,01V pour les valeurs inférieures à 10V et 0,1V au-delà, pour une précision optimale là où vous en avez le plus besoin. Grâce à l’alimentation indépendante du module (DC 4,5–30V), vous pouvez surveiller un circuit de 72V tout en alimentant l’écran via une source auxiliaire de 12V, sans compromis.
| Paramètre | Valeur / Détail |
|---|---|
| Tension d’alimentation du module | DC 4,5 – 30V |
| Tension mesurée | DC 0 – 100V |
| Résolution tension | 0,1V (> 10V) / 0,01V (< 10V) |
| Courant mesuré | 0 – 100A (shunt inclus) |
| Résolution courant | minimum 0,01A |
| Consommation propre | < 20mA |
| Taux de rafraîchissement | 500ms |
| Température de fonctionnement | –10°C ~ +65°C |
| Dimensions du module | 48 × 29 × 21mm |
| Couleur affichage tension | Rouge |
| Couleur affichage courant | Bleu |
| Type de courant mesuré | DC (Courant Continu) |

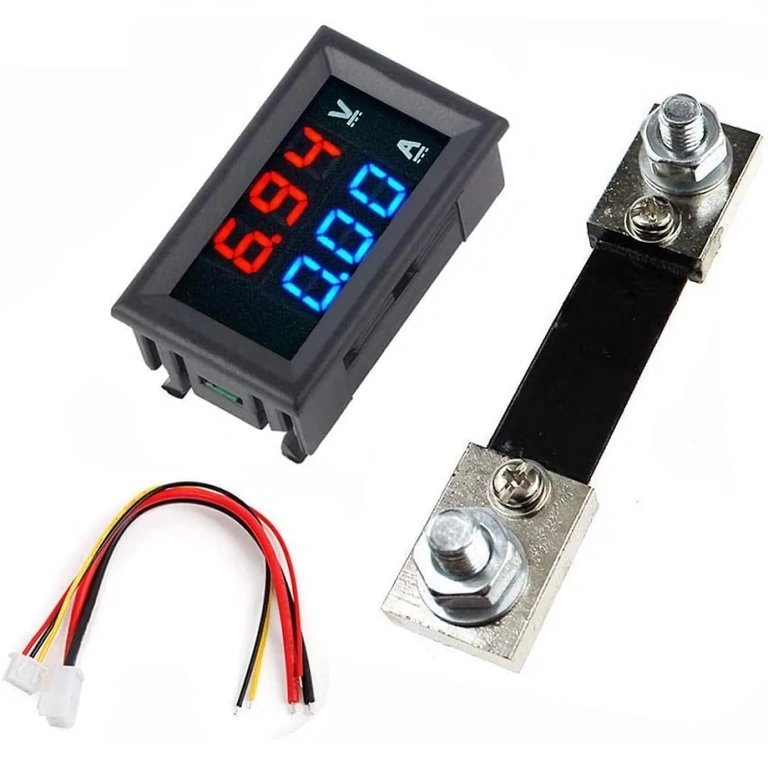

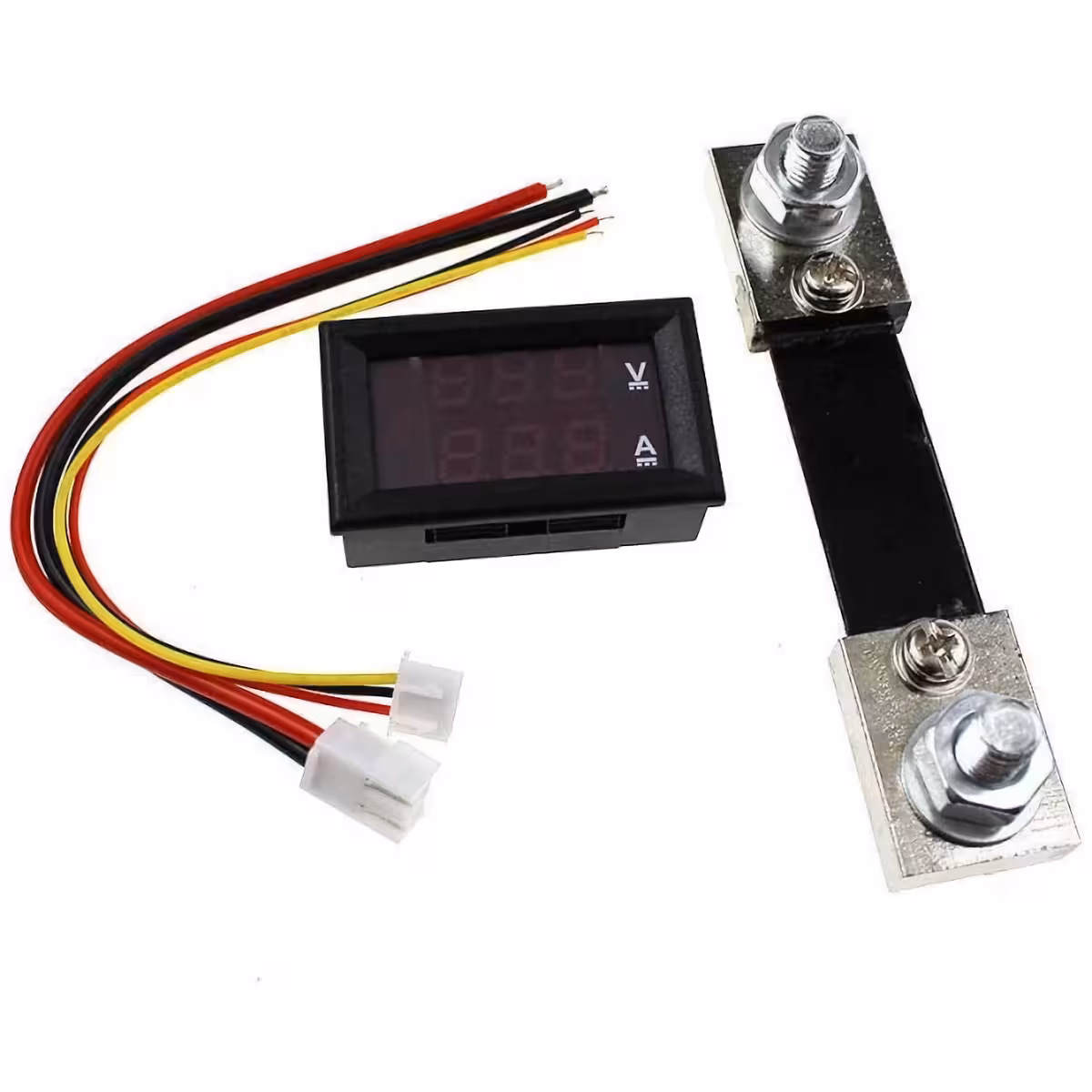

Contenu du colis
- 1 × Module voltmètre-ampèremètre numérique LED (double affichage rouge/bleu)
- 1 × Shunt de courant 100A (avec câbles de connexion)
- 1 × Kit de câbles de raccordement
Questions Fréquentes
Est-il compatible avec les systèmes solaires photovoltaïques ou off-grid ?
Oui. Il fonctionne avec tout système DC entre 0–100V et 0–100A : installations solaires, systèmes sur batteries, contrôleurs de charge. Veillez simplement à alimenter le module séparément en 4,5–30V DC.
Le shunt est-il inclus ou dois-je l’acheter séparément ?
Le shunt de 100A est inclus dans le pack, accompagné des câbles de connexion. Aucun achat supplémentaire n’est nécessaire pour mesurer des courants jusqu’à 100A.

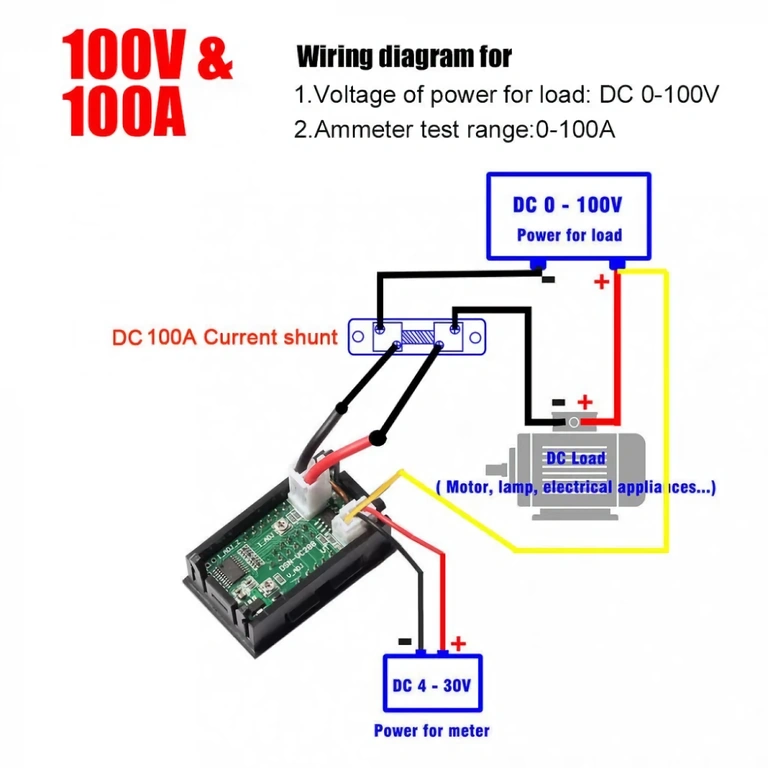

Comment alimenter le module si la tension de mon circuit dépasse 30V ?
Utilisez une source auxiliaire ou un convertisseur DC-DC step-down délivrant entre 4,5V et 30V. La mesure de la tension restera active jusqu’à 100V, indépendamment de l’alimentation du module.

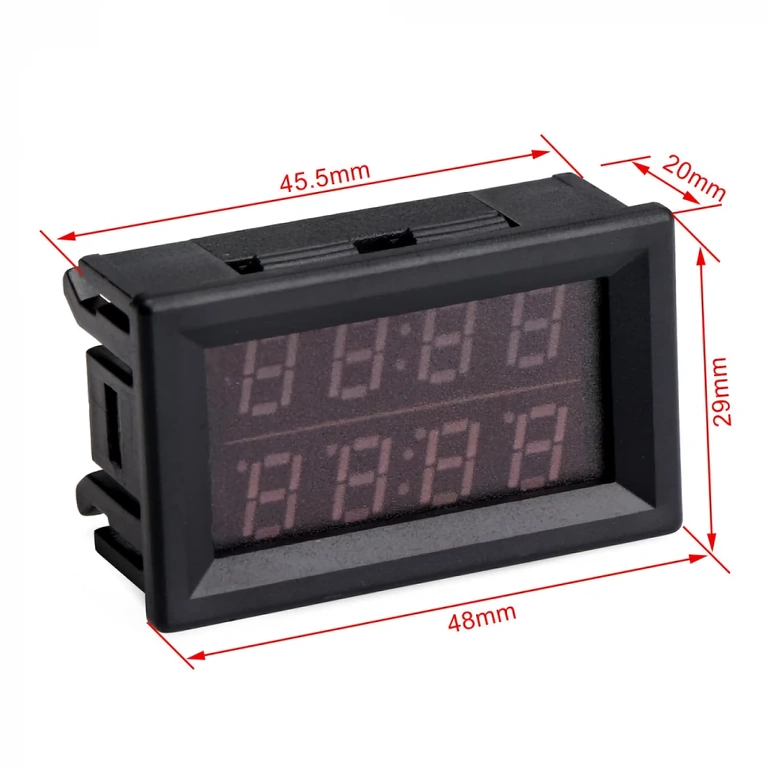

Quelles sont les dimensions pour la découpe du panneau ?
Le module mesure 48 × 29 × 21mm. Une découpe d’environ 45 × 26mm est recommandée pour un montage encastré. Vérifiez les dimensions exactes avant toute découpe.
Fonctionne-t-il sur courant alternatif (AC) ?
Non. Ce module est conçu exclusivement pour le courant continu (DC). Ne pas brancher sur des circuits AC.
