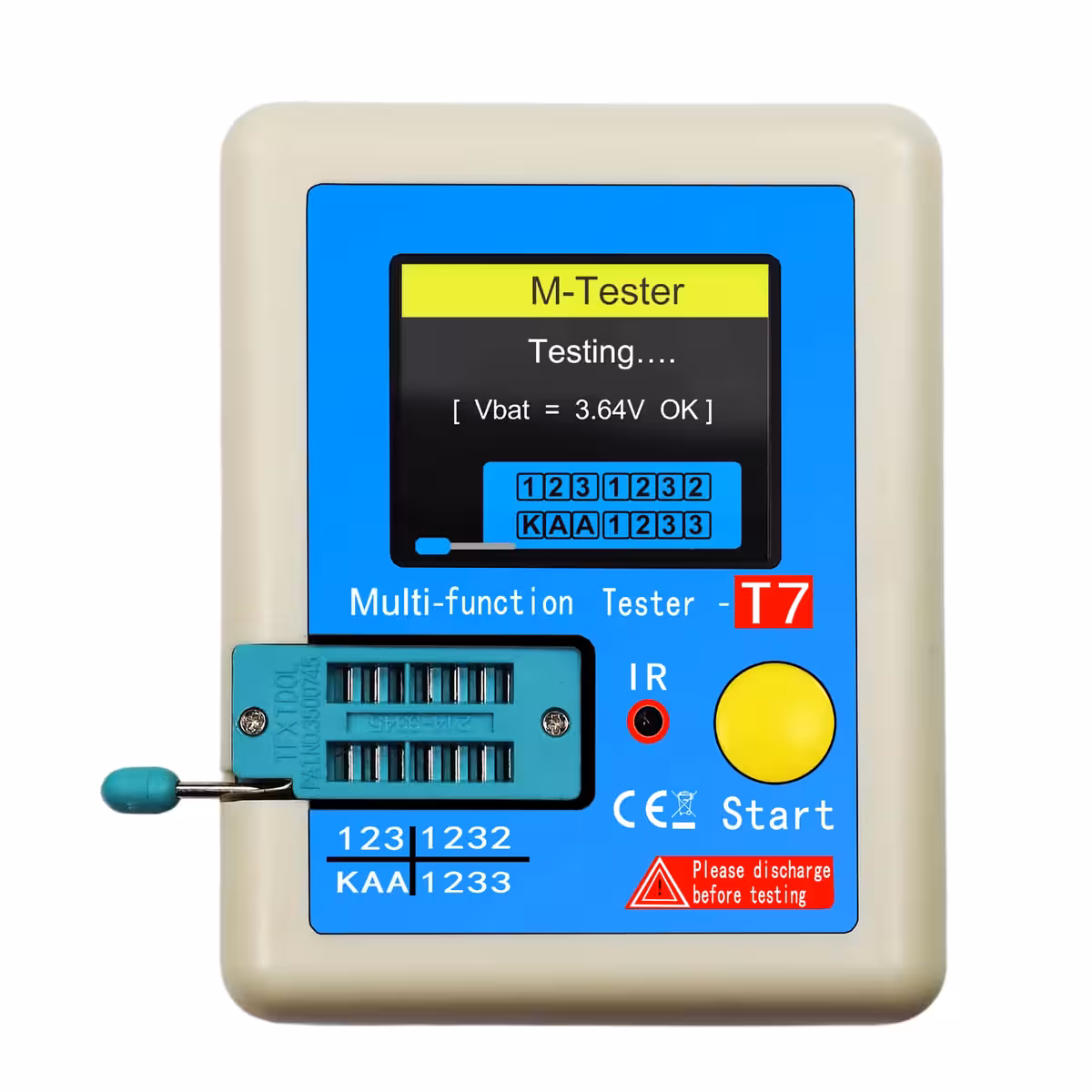

Testeur ESR LCR-T7 – L’outil indispensable pour identifier vos composants électroniques en quelques secondes
Vous avez un composant inconnu sous la main et vous ne savez pas ce que c’est ? Vous souhaitez vérifier rapidement si un condensateur électrolytique est défectueux ? Le LCR-T7 simplifie vos diagnostics : sans réglage complexe, il vous suffit de connecter le composant, d’appuyer sur un bouton et de lire le résultat sur l’écran TFT couleur.
Attention : NE connectez JAMAIS de condensateurs chargés. Assurez-vous que tous les composants sont totalement déchargés avant le test pour éviter d’endommager l’appareil. Rechargez la batterie dès que la tension descend sous 3V.
Pourquoi choisir le modèle LCR-T7 ? (Points forts) :

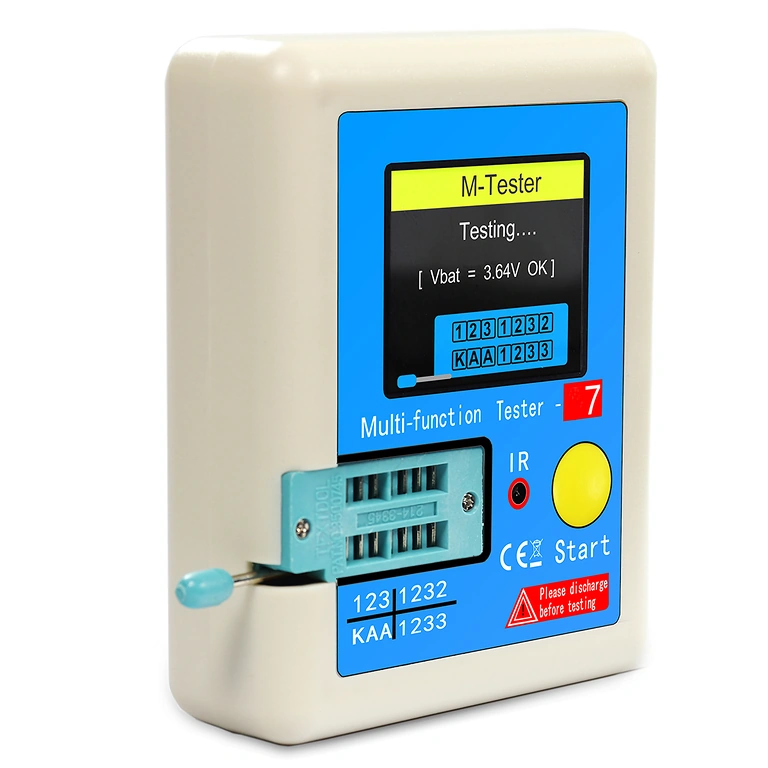

- Détection automatique intelligente — connectez simplement le composant sur l’une des 3 bornes et le testeur identifie lui-même le type : tranzistor, condensateur, résistance, diode ou inductance.
- Mesure ESR en temps réel — la valeur de la résistance série équivalente vous indique instantanément si un condensateur électrolytique est opérationnel ou en fin de vie, sans équipement supplémentaire.
- Compatibilité étendue — NPN/PNP, MOSFET canal N/P, IGBT, JFET, triacs, diodes Zener jusqu’à 30V, condensateurs de 25pF à 100mF, résistances de 0,01Ω à 50MΩ.

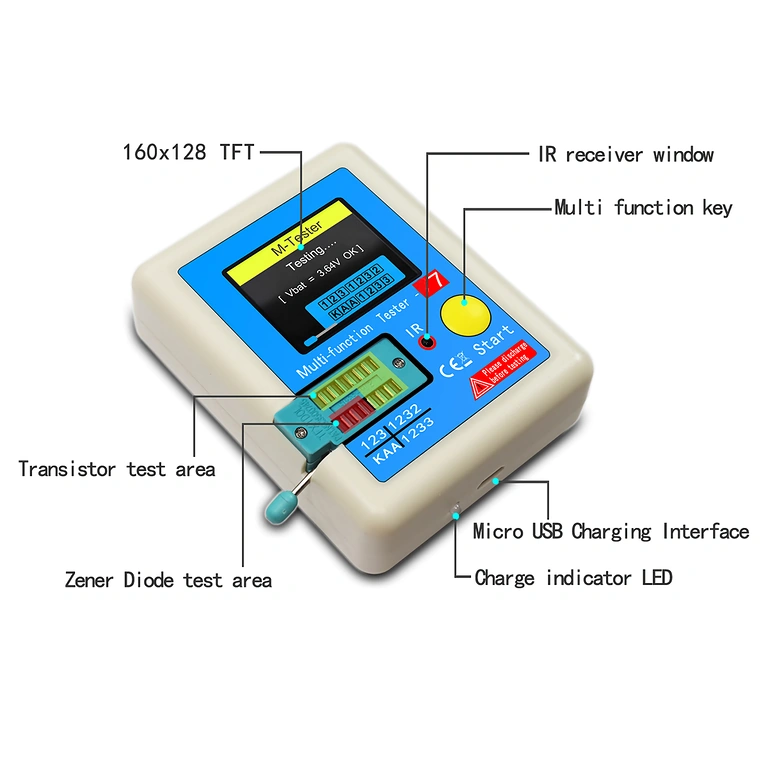

- Écran TFT couleur 160×128 — affiche le symbole du composant et tous les paramètres pertinents, bien au-delà d’une simple valeur brute.

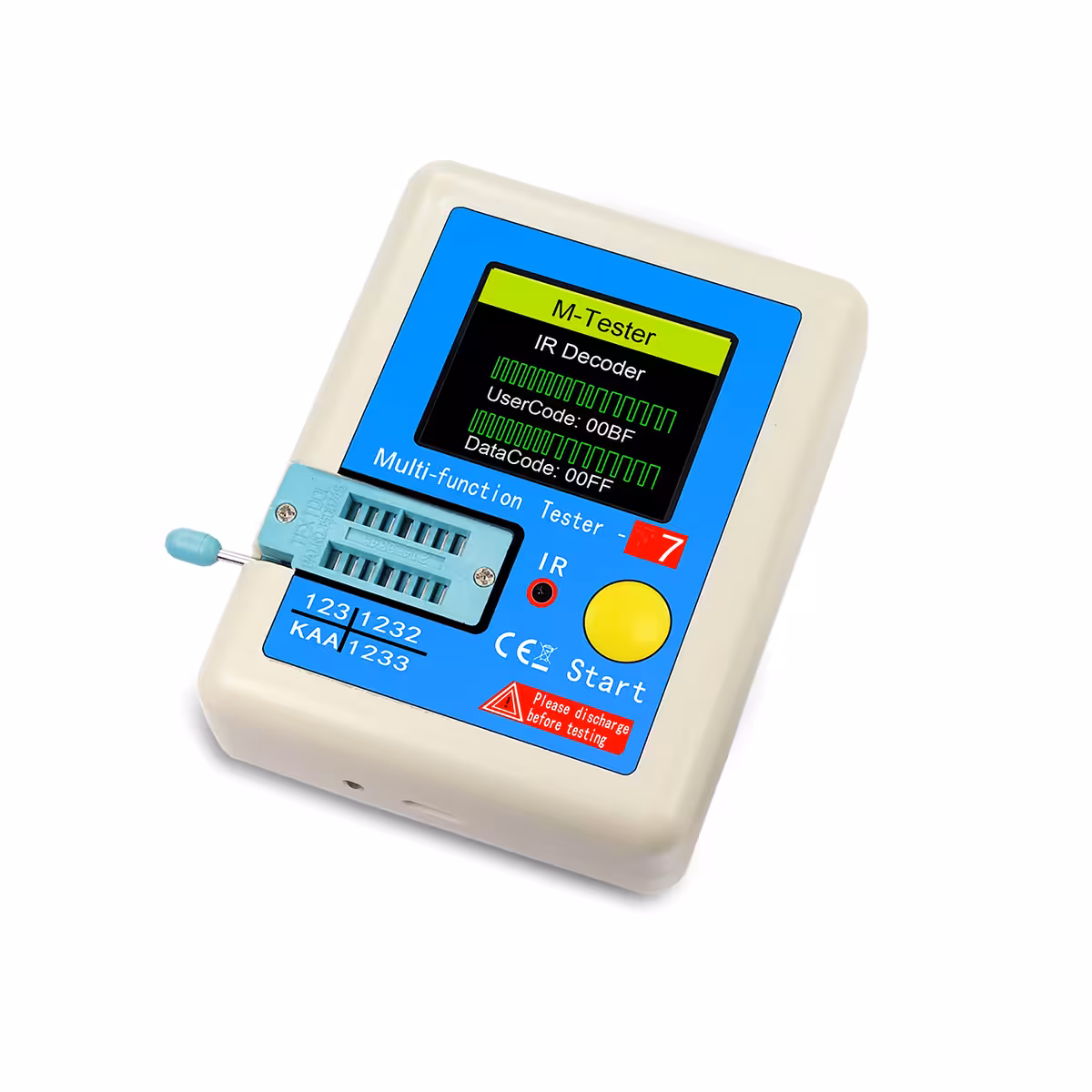

- Décodage infrarouge (IR) — analyse les signaux des télécommandes TV et d’appareils électroménagers, un atout précieux pour tout atelier de réparation.
- Alimentation rechargeable micro-USB — fini les piles AAA, rechargez facilement votre appareil sur n’importe quelle source 5V, y compris un port USB d’ordinateur.
- Auto-calibrage à chaque démarrage — garantit une précision optimale quelles que soient les conditions de température ou de travail.
- Mise hors tension automatique — économisez votre batterie grâce à l’extinction automatique après une période d’inactivité.
Détails techniques et performances
À chaque mise sous tension, le LCR-T7 effectue un auto-calibrage interne, vous assurant des mesures fiables et reproductibles sans aucun réglage manuel. La plage de mesure des condensateurs s’étend de 25pF (petits condensateurs céramiques) jusqu’à 100mF (condensateurs électrolytiques de puissance), avec affichage simultané de la capacité et de la valeur ESR. L’inductance est mesurée entre 0,01mH et 20H, couvrant la plupart des bobines de filtrage et petits transformateurs. La fonction de décodage IR complète cet instrument, faisant du LCR-T7 un outil de diagnostic universel pour l’électronique.
| Paramètre | Détails |
|---|---|
| Modèle | LCR-T7 |
| Écran | TFT couleur 160 × 128 pixels |
| Alimentation | Batterie Li-Ion rechargeable (micro-USB, 5V) |
| Plage condensateurs | 25pF – 100mF |
| Mesure ESR | Oui (affichée avec la capacité) |
| Plage résistances | 0,01Ω – 50MΩ |
| Plage inductances | 0,01mH – 20H |
| Diodes Zener | Tension de claquage jusqu’à 30V |
| Composants détectés | NPN/PNP, MOSFET (N/P), IGBT, JFET, triac, diode, diode Zener, condensateur, résistance, inductance |
| Fonction IR | Décodage de signaux de télécommandes infrarouges |
| Auto-calibrage | Oui, à chaque démarrage |
| Auto power-off | Oui |

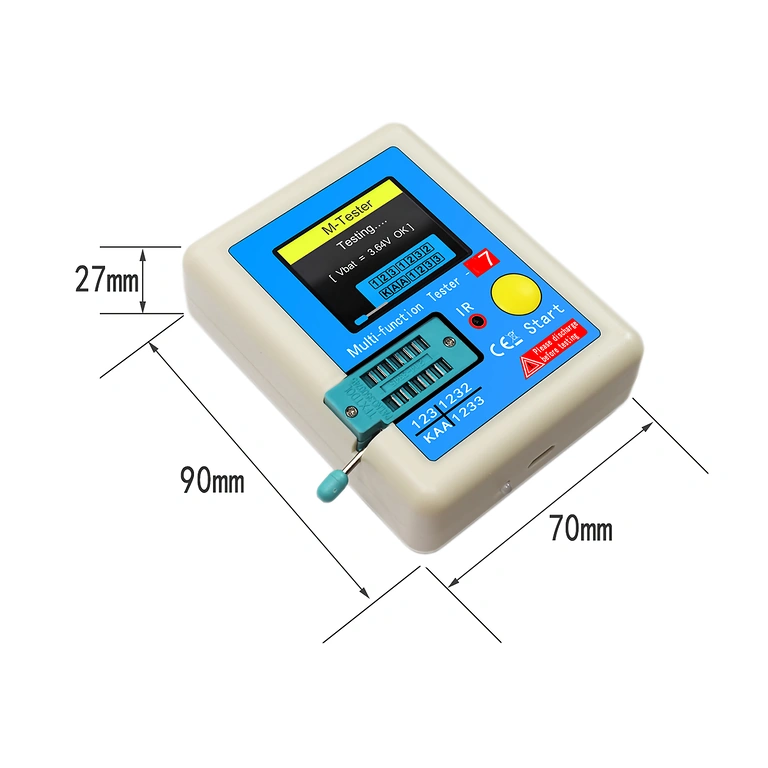

| Dimensions | 90 × 70 × 27 mm |
| Poids | 84 g |

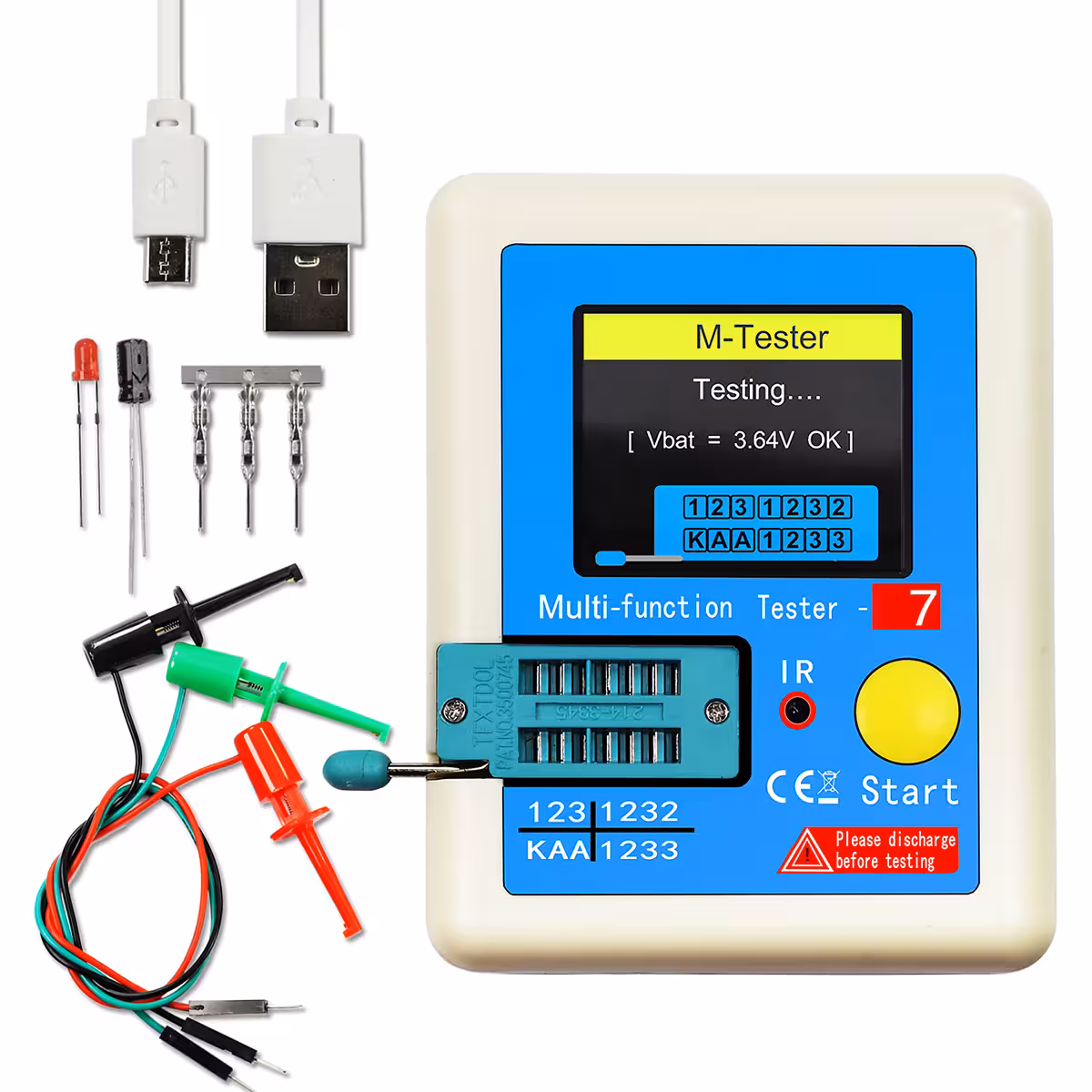

Contenu du colis
- 1 × Testeur de composants électroniques LCR-T7
- 1 × Jeu de composants pour test
- 1 × Câble de charge micro-USB
- 3 × Pinces de test
Questions fréquentes
Le LCR-T7 peut-il mesurer l’ESR des condensateurs électrolytiques ?
Absolument. Il affiche la valeur ESR en même temps que la capacité, vous permettant de déterminer immédiatement si un condensateur sur une alimentation ou une carte mère est défectueux.
Dois-je retirer le composant du circuit pour le tester ?
Oui, il est fortement recommandé de tester les composants hors circuit. La présence d’autres composants en parallèle peut fausser les mesures et conduire à des résultats erronés.
Quels types de tranzistors sont identifiés automatiquement ?

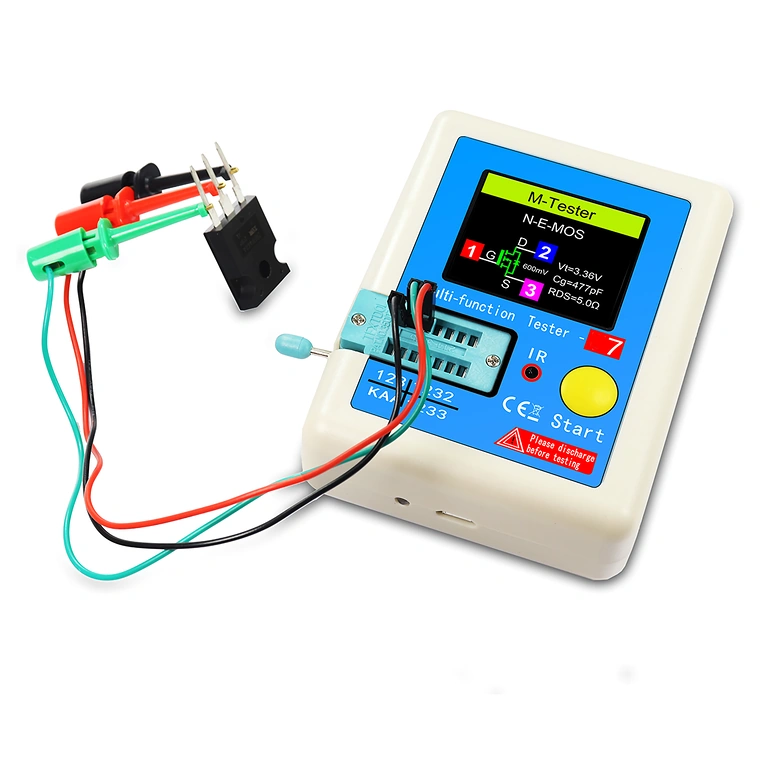

Il identifie les tranzistors bipolaires NPN et PNP, les MOSFET à canal N et P, les IGBT, les JFET et les triacs. Il indique également le brochage (base, collecteur, émetteur ou gate, drain, source) ainsi que les paramètres principaux.
La fonction IR est-elle compatible avec toutes les télécommandes ?
Elle prend en charge les protocoles IR standards utilisés pour les télécommandes TV et les appareils électroménagers courants. La compatibilité peut varier avec des protocoles propriétaires très spécifiques.
