Module BMS 1S 10A – Protection complète pour vos batteries Li-ion 18650 et LiPo (projets DIY)
Vous concevez une batterie externe, reconditionnez un pack d’accus ou intégrez une cellule 18650 dans un appareil personnalisé ? Sans un module BMS entre votre cellule et le circuit, un simple court-circuit ou une décharge profonde peut détruire votre batterie en quelques secondes. Ce lot de 6 modules BMS 1S est la solution idéale : compact, fiable et prêt à l’emploi pour tous vos montages.
Note : Veuillez respecter scrupuleusement le schéma de câblage. Une inversion de polarité ou un branchement incorrect peut endommager irrémédiablement le module ainsi que votre batterie.
Pourquoi choisir ce lot ? (Avantages clés) :
- 4 types de protection intégrés — Surtension (4.23V), décharge profonde (2.45V), surintensité (15A) et protection contre les courts-circuits avec coupure instantanée en quelques microsecondes.

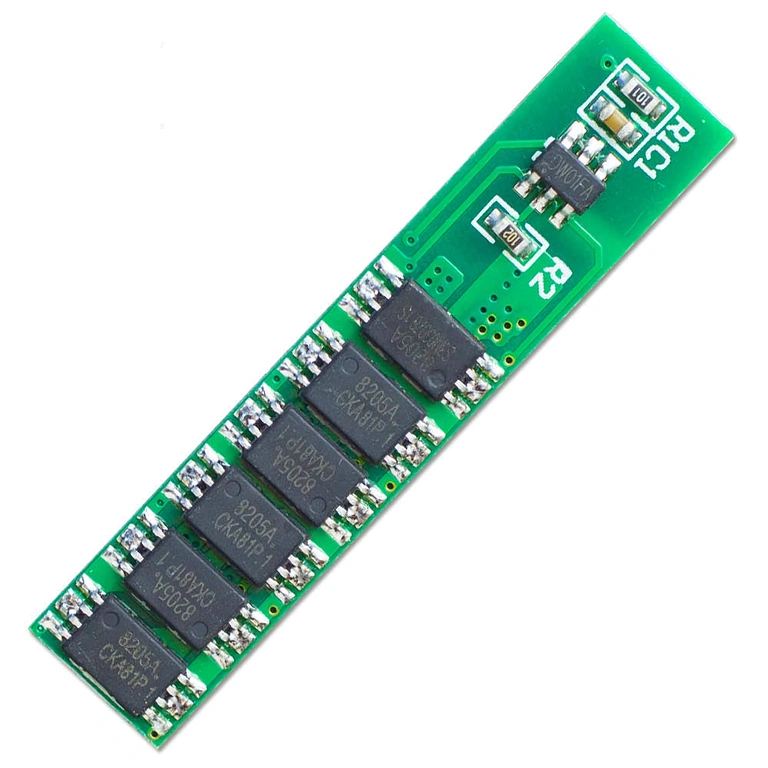

- Circuit DW01 + 8205A de haute précision — Des composants fiables, non génériques, garantissant des seuils de protection stables dans le temps.
- 10A en continu, 12A en crête — Idéal pour les applications exigeantes : petits moteurs, éclairage LED puissant ou modules sans fil avec pics de consommation.

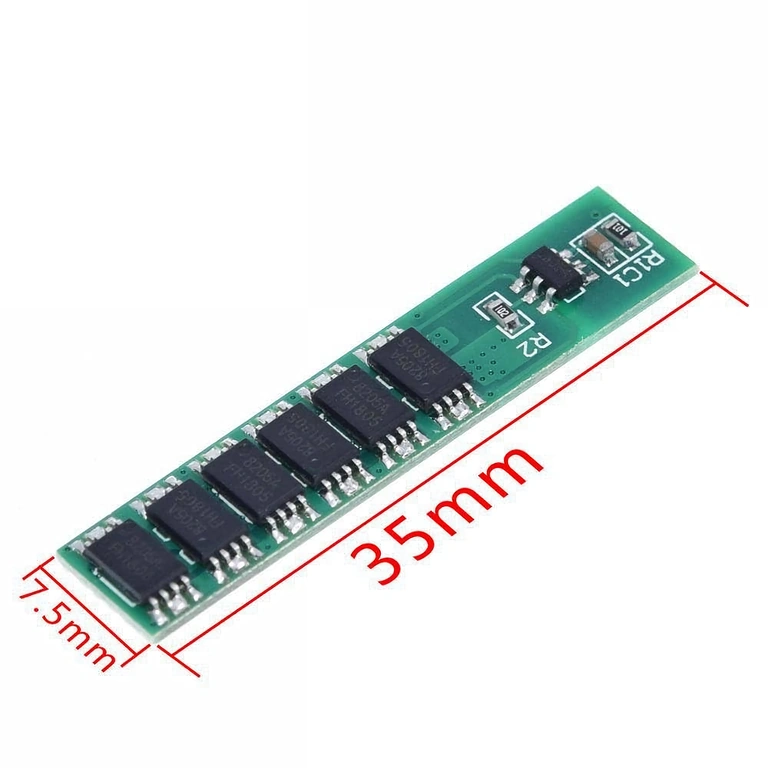

- Format ultra-compact (35 × 7.6 × 2 mm) — S’insère facilement dans les espaces restreints. Son épaisseur de seulement 2 mm est un atout majeur pour vos projets miniaturisés.

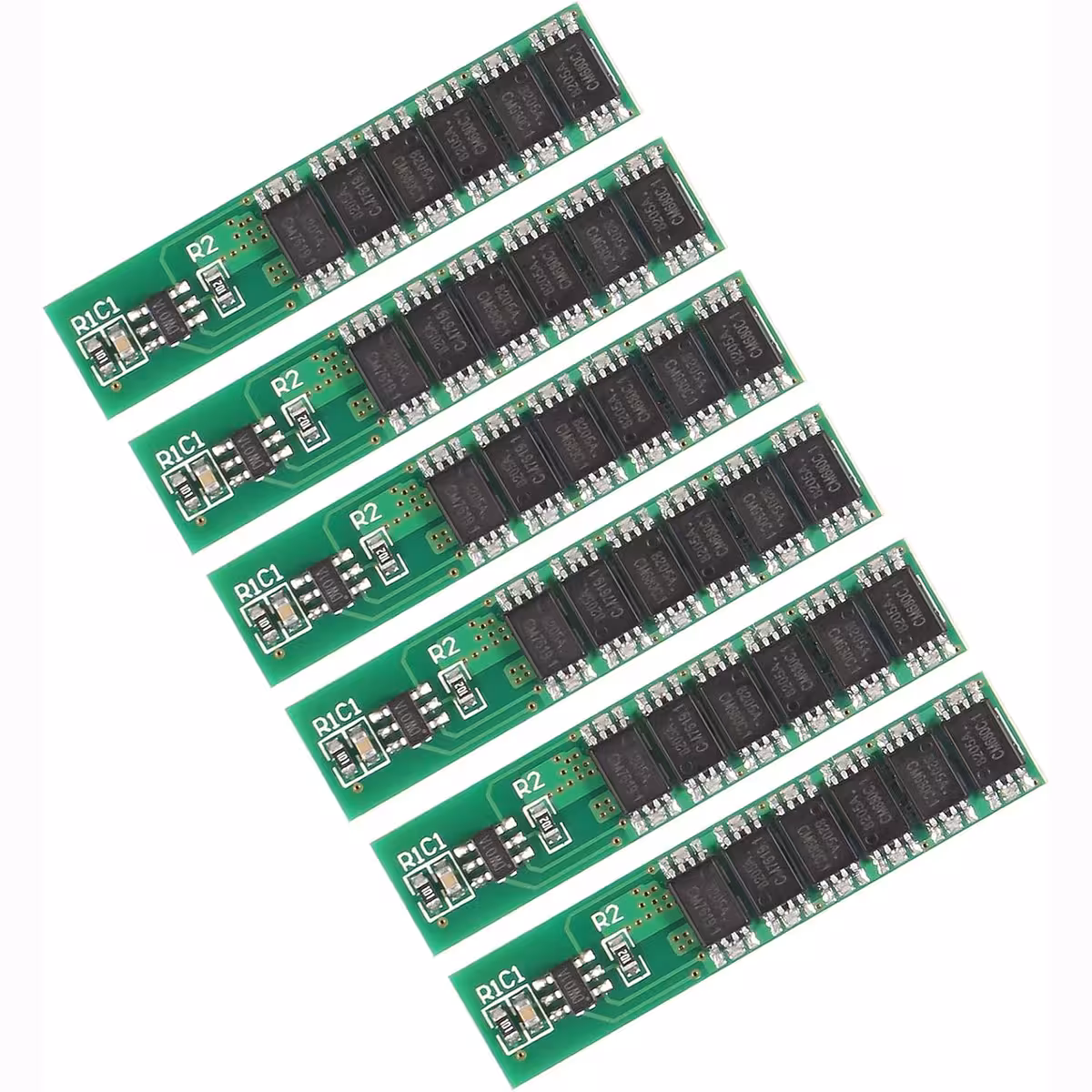

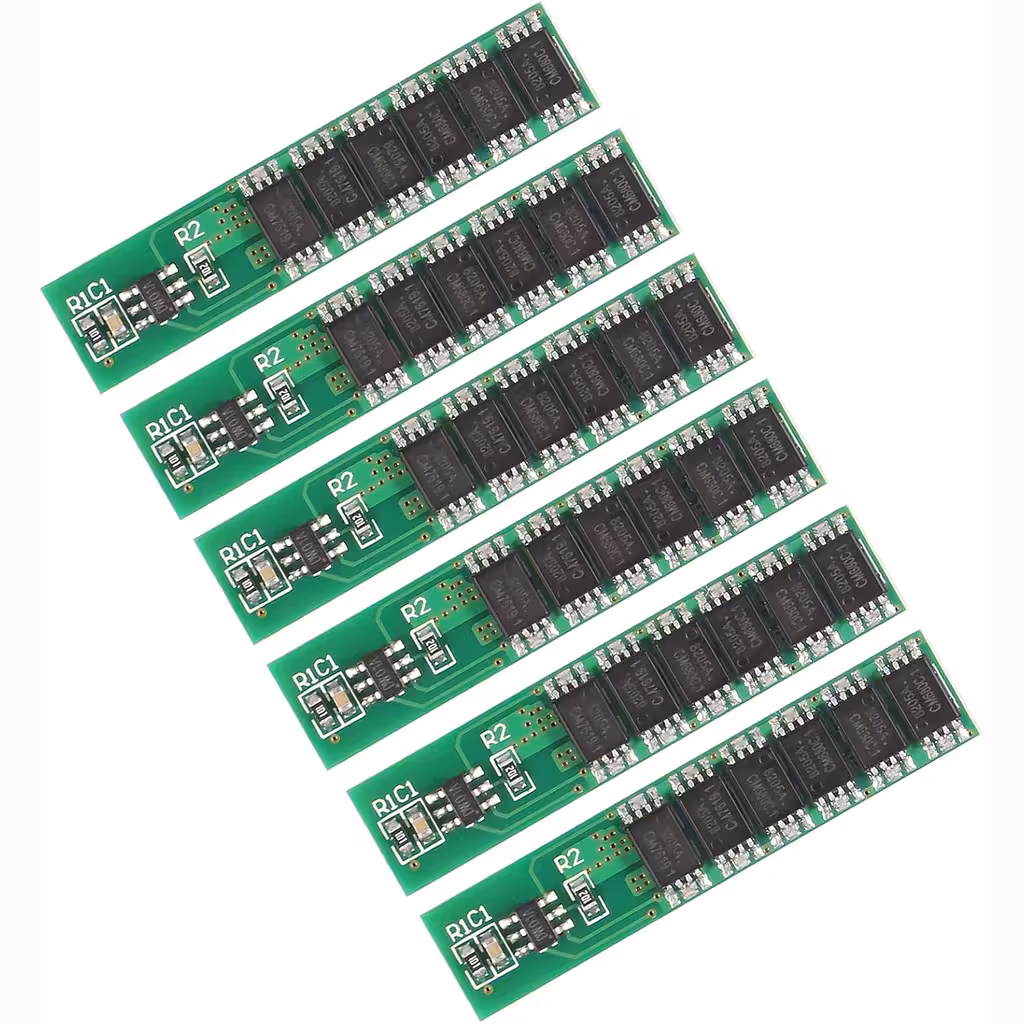

- Lot de 6 unités — Un stock pratique pour réaliser plusieurs projets simultanément ou disposer de pièces de rechange sans multiplier les frais de port.
- Compatibilité étendue — Fonctionne avec les cellules 18650, 14500, 16340 et LiPo 1S (toute cellule de 3.7V).
Détails et performances

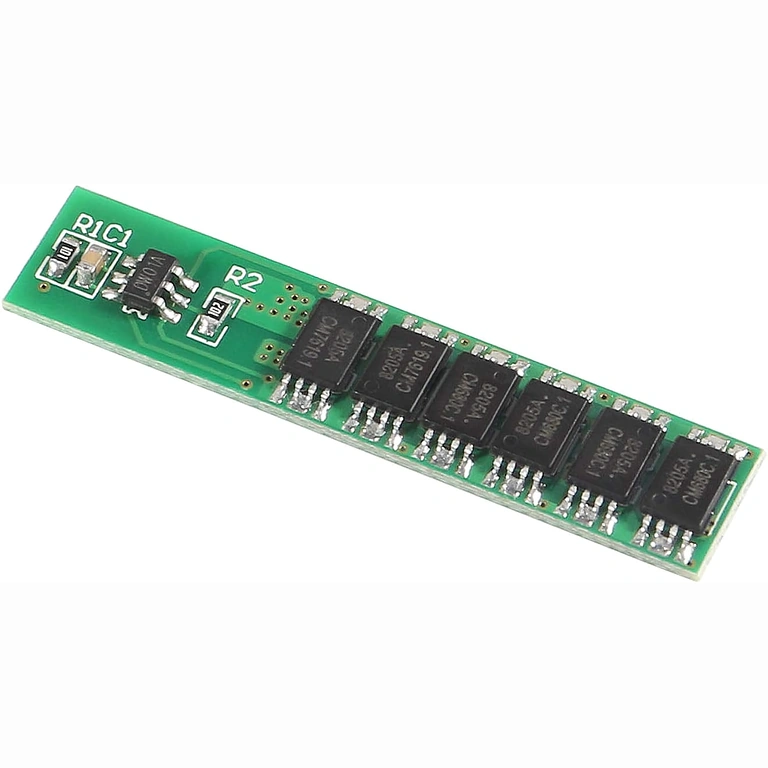

Le circuit intégré DW01 surveille en permanence la tension de la cellule et commande les transistors 8205A dès que la tension dépasse 4.23V (charge) ou chute sous 2.45V (décharge). En cas de court-circuit, la réaction est instantanée : le module coupe le courant immédiatement pour préserver la cellule et votre circuit. Pour une utilisation proche de la limite de 10A en continu, assurez-vous de prévoir une ventilation minimale dans votre boîtier afin de maintenir une température de fonctionnement optimale.
| Paramètre | Valeur / Détail |
|---|---|
| Configuration | 1S (cellule unique) |
| Tension nominale | 3.7V (Li-ion / LiPo) |
| Courant nominal | 10A |
| Courant max (crête) | 12A |
| Seuil de surintensité | 15A |
| Protection surtension | 4.23V ±0.05V |
| Protection décharge profonde | 2.45V ±0.1V |
| Protection court-circuit | Oui (coupure instantanée) |
| Circuit intégré | DW01 + 8205A |
| Dimensions | 35 × 7.6 × 2 mm |

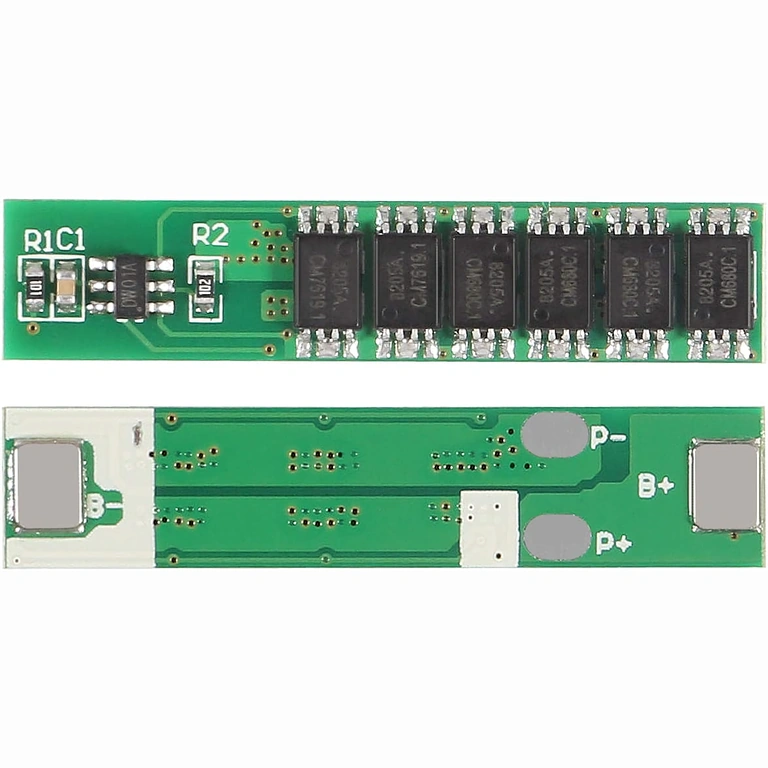

| Connecteurs | B+ (bat+), B- (bat-), P+ (sortie+), P- (sortie-) |
| Compatibilité | 18650, 14500, 16340, LiPo 1S |
| Quantité | 6 modules |
Instructions de câblage et utilisation

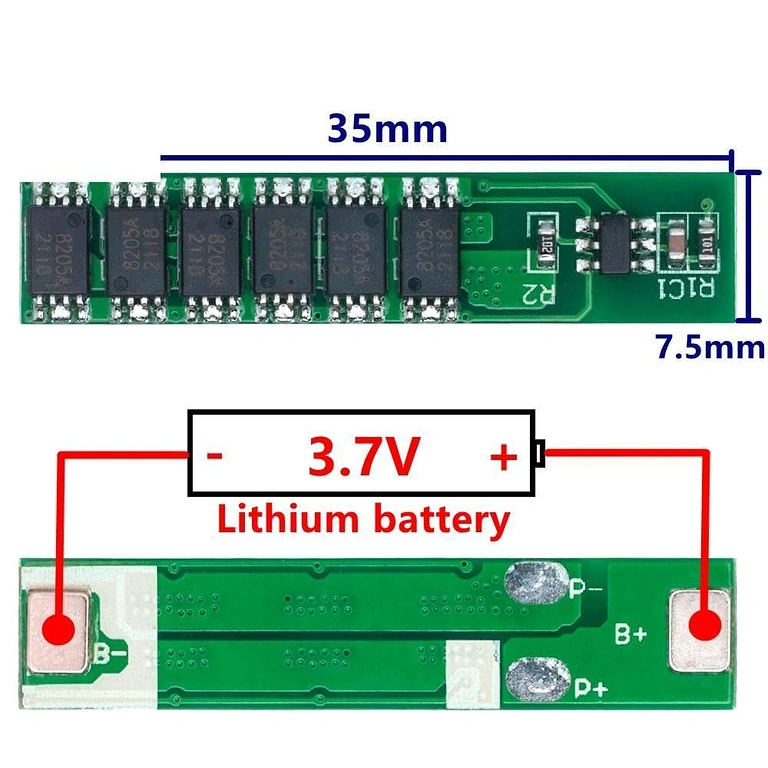

- Connectez B+ au pôle positif de votre cellule Li-ion ou LiPo.
- Connectez B- au pôle négatif de votre cellule.
- Connectez P+ au fil positif de votre charge ou de votre chargeur (sortie positive).
- Connectez P- au fil négatif de votre charge ou de votre chargeur (sortie négative).
- Vérifiez impérativement la polarité avant la mise sous tension : toute inversion endommagera le module.
- Ne dépassez pas 10A en fonctionnement continu pour éviter toute surchauffe.
Contenu du colis
- 6 × Module BMS 1S 18650 3.7V 10A avec protection complète (DW01 + 8205A)
Questions fréquentes
Est-ce compatible avec toutes les cellules 18650, y compris haute capacité (3000–3500 mAh) ?
Oui. Le module protège toute cellule d’une tension nominale de 3.7V en configuration 1S, quelle que soit sa capacité. Il est parfaitement adapté aux formats 18650, 14500, 16340 ou LiPo 1S.
Puis-je charger et décharger simultanément via ce module ?
Le module dispose d’un port commun (P+/P-) pour la charge et la décharge. Il est déconseillé de connecter simultanément un chargeur et une charge sans circuit de séparation externe, sous peine d’un comportement imprévisible des protections.
Comment réinitialiser le module après une protection contre les courts-circuits ?
Il suffit d’éliminer la cause du court-circuit, puis de brancher brièvement le chargeur ou de déconnecter/reconnecter la batterie. Le module se réinitialise automatiquement.
Un dissipateur thermique est-il nécessaire pour une utilisation à 8–9A ?
Pour des courants inférieurs à 10A avec une ventilation minimale, un dissipateur n’est pas requis. Si vous travaillez près de la limite maximale dans un environnement chaud ou un boîtier hermétique, assurez-vous de prévoir une circulation d’air pour maintenir la température dans des limites sûres.
