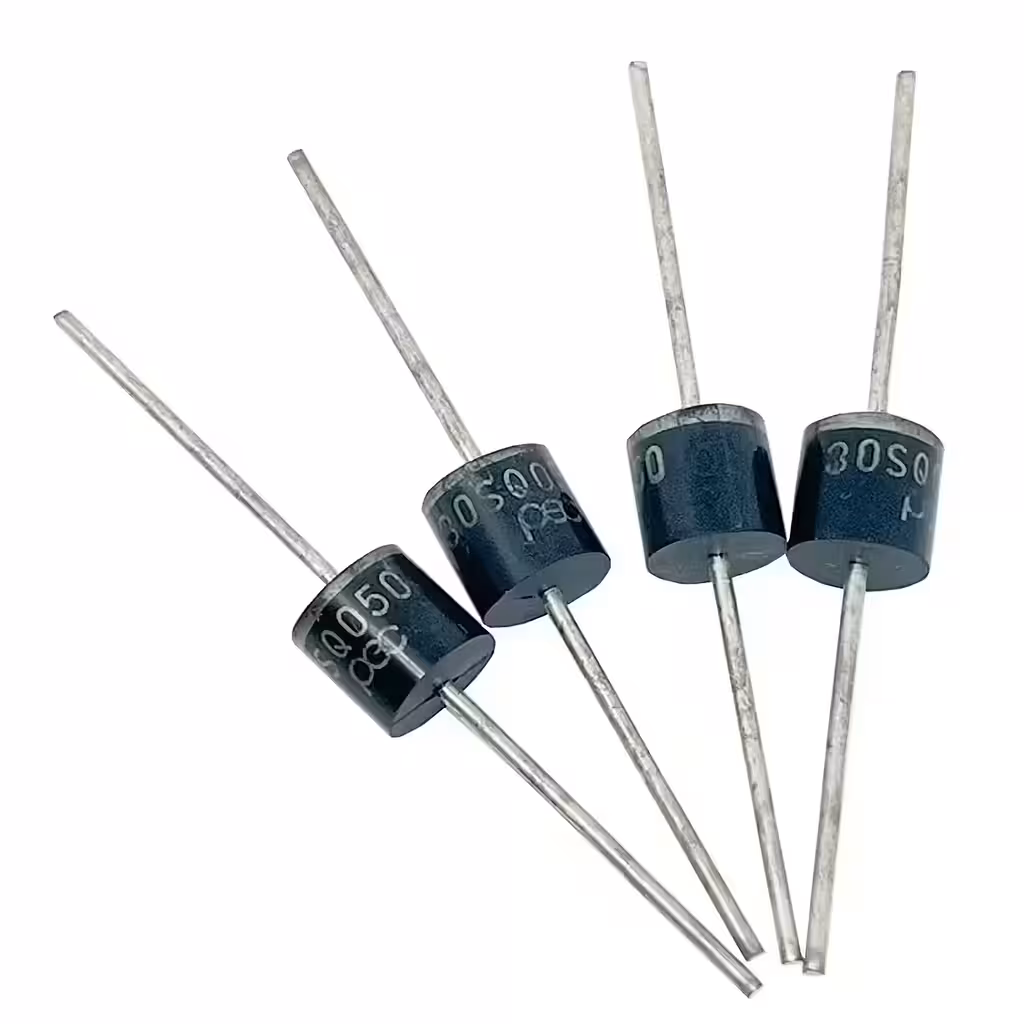

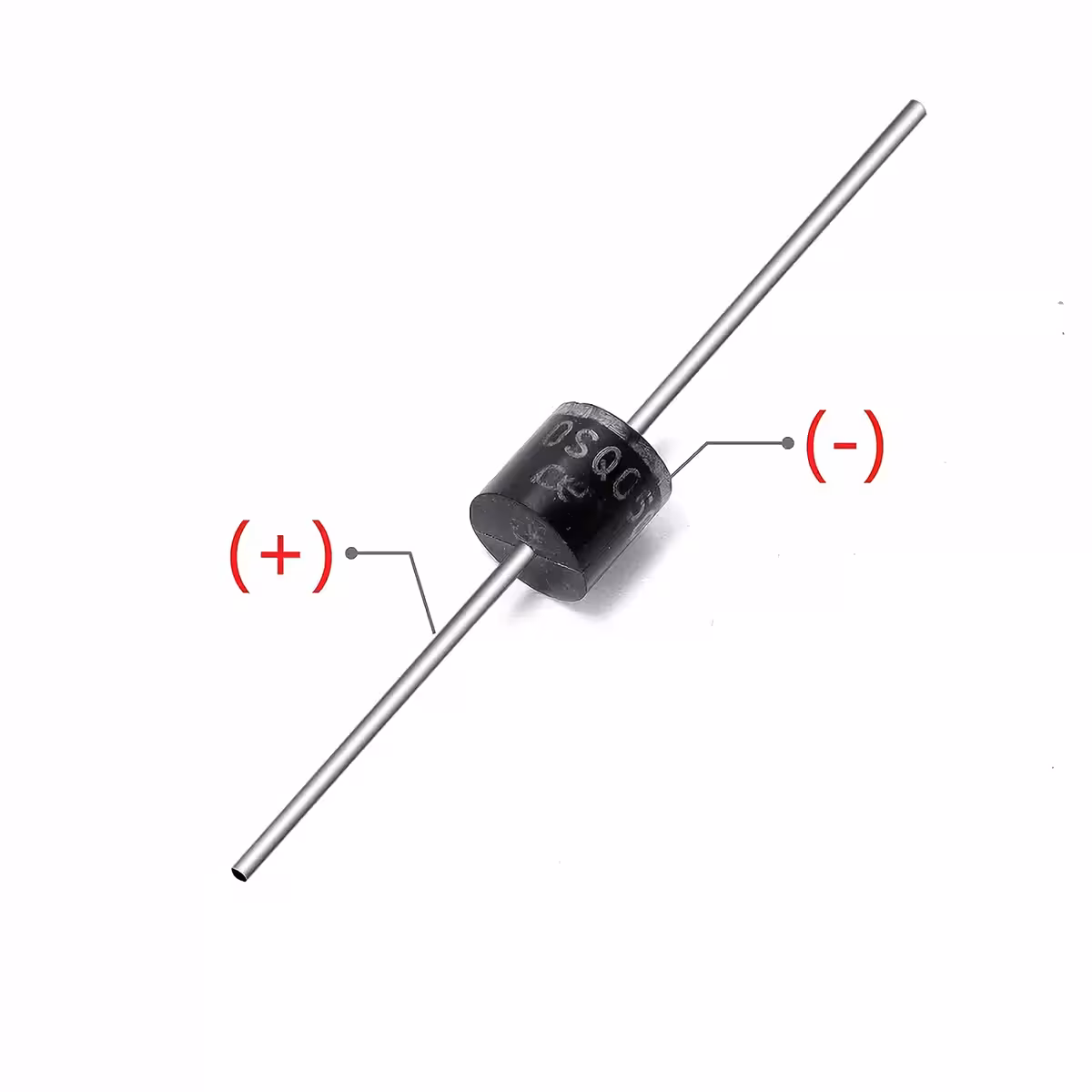

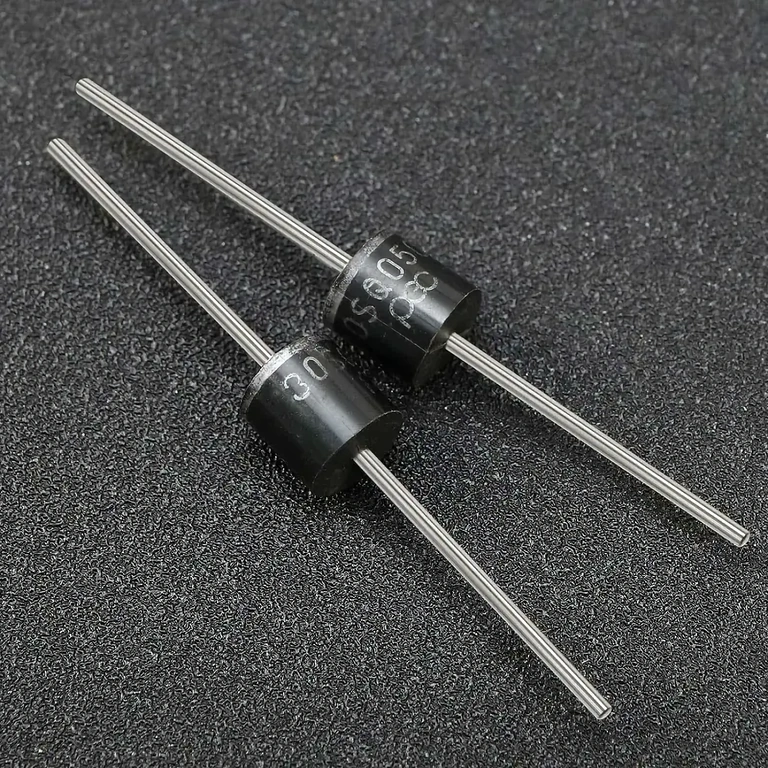

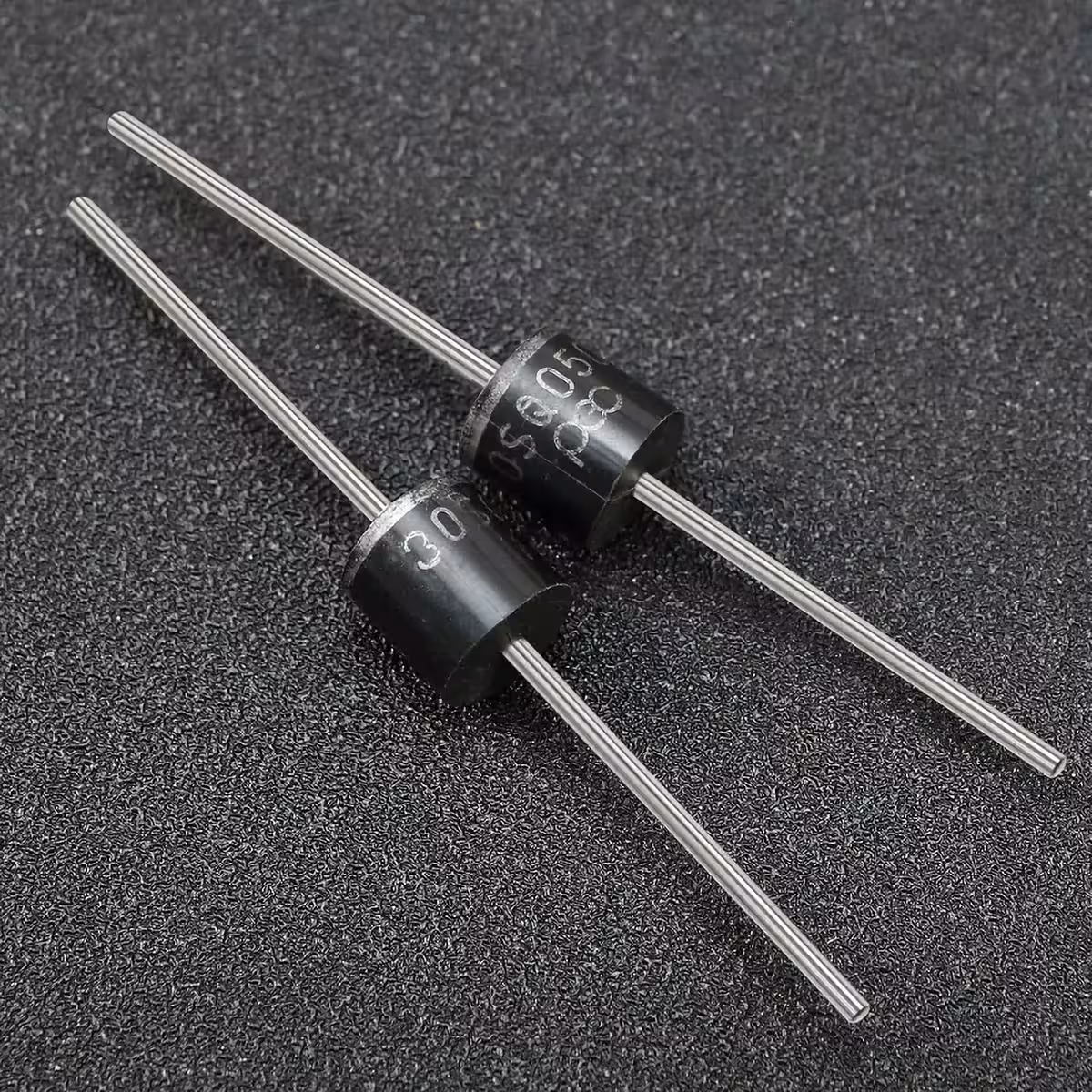

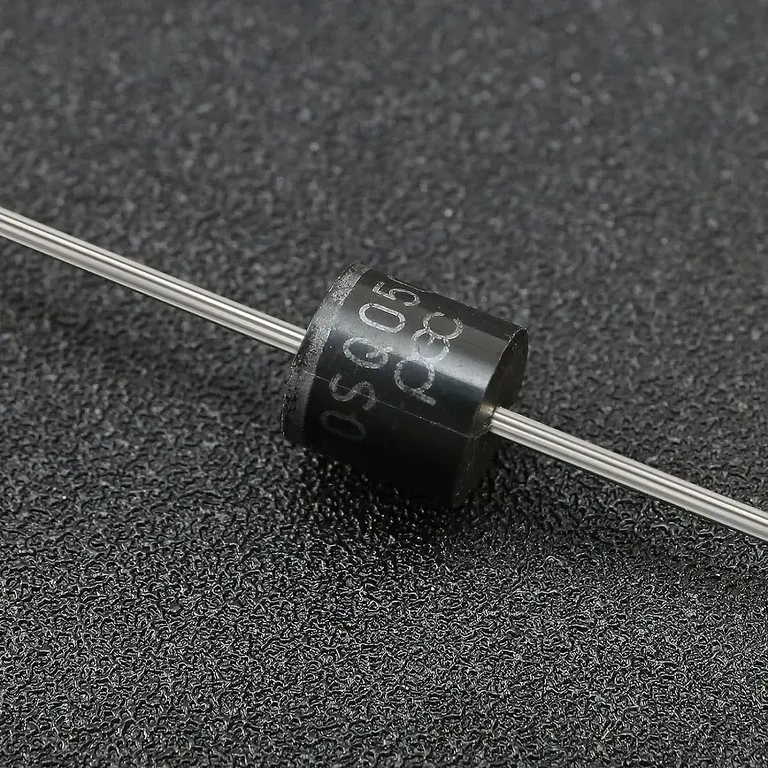

Diodes Schottky 30SQ050 – Lot de 5 pour une protection anti-retour haute performance
La nuit, vos panneaux solaires ne produisent plus d’énergie, mais ils peuvent en consommer. Sans diode de blocage, votre batterie risque de se décharger à travers les cellules photovoltaïques. Les diodes Schottky 30SQ050 empêchent ce phénomène tout en limitant les pertes de tension, avec une efficacité bien supérieure aux diodes au silicium classiques.
Note : Le lot comprend 5 diodes Schottky modèle 30SQ050. Le prix indiqué correspond à l’ensemble du lot.
Pourquoi choisir ce modèle ? (Avantages clés) :
- Chute de tension réduite (~0,45V) — Contrairement aux 0,6–0,7V des diodes silicium standards, cette faible chute limite la dissipation thermique et maximise l’énergie transmise à votre batterie.
- Blocage total du courant inverse — Empêche efficacement la décharge de la batterie durant la nuit ou en cas d’ombrage partiel.
- Intensité nominale de 30A — Idéal pour les installations avec plusieurs panneaux en parallèle.
- Polyvalence 12V, 24V et 48V — Une solution unique pour tous vos systèmes solaires off-grid courants.
- Lot économique de 5 pièces — Parfait pour une installation complète ou pour constituer un stock de pièces de rechange à un excellent rapport qualité-prix.
Détails et Performances
La technologie Schottky remplace la jonction p-n classique par une barrière métal-semi-conducteur, réduisant drastiquement la chute de tension directe et éliminant pratiquement le temps de recouvrement inverse. Résultat : une dissipation thermique maîtrisée sous forte charge et une stabilité exemplaire face aux variations de courant.
Le boîtier TO-277A (SQ-pak) dispose d’une surface de contact plate facilitant le montage sur dissipateur thermique ou châssis métallique, une précaution recommandée pour une utilisation proche de la limite des 30A. Avec une température de jonction supportée jusqu’à +150°C, ces diodes offrent une marge de sécurité robuste pour les installations exposées en plein soleil.
| Paramètre | Valeur / Détail |
|---|---|
| Modèle | 30SQ050 |
| Type | Diode Schottky – blocage / bypass |
| Courant redressé moyen (Iav) | 30A |
| Tension inverse répétitive max (VRRM) | 50V |
| Chute de tension directe (VF typique) | ~0,45 – 0,55V à 30A |
| Température de jonction (Tj) | -55°C … +150°C |
| Boîtier | TO-277A (SQ) |
| Compatibilité systèmes solaires | 12V / 24V / 48V |
| Compatibilité batteries | AGM, GEL, Plomb-acide |
| Quantité par lot | 5 pièces |
Contenu du colis
- 5 x Diodes Schottky 30SQ050 (30A / 50V, boîtier TO-277A)
Questions Fréquentes
Combien de diodes contient le lot et comment est calculé le prix ?
Le lot contient 5 diodes Schottky 30SQ050. Le prix affiché est valable pour l’ensemble des 5 pièces.
Puis-je utiliser ces diodes sur un système solaire 48V ?
Oui, la tension inverse maximale de 50V est adaptée aux systèmes 12V, 24V et 48V. Pour une longévité optimale, il est conseillé de ne pas dépasser 80 % de la tension nominale en usage continu.
Pourquoi privilégier la technologie Schottky ?
Une diode silicium classique perd 0,6–0,7V, tandis que la Schottky 30SQ050 ne perd que ~0,45V. À 30A, cette différence permet d’économiser plusieurs watts par heure, ce qui représente un gain d’énergie significatif sur le long terme.
Le dissipateur thermique est-il obligatoire ?
En dessous de 10–15A, le boîtier TO-277A dissipe la chaleur naturellement. Si votre installation fonctionne en continu près des 30A, nous recommandons vivement le montage sur un dissipateur thermique ou une surface métallique pour maintenir la température de jonction dans les limites de sécurité.
Sont-elles utilisables pour d’autres applications ?
Absolument. Elles conviennent à toute application nécessitant un redressement, un blocage de courant inverse ou une protection contre l’inversion de polarité dans des circuits DC jusqu’à 50V et 30A, comme dans les chargeurs ou les alimentations industrielles.
