Lot de 2 modules BMS 2S 20A avec équilibrage – Protection avancée pour batteries Li-Ion 7.4V

Ce lot de 2 cartes BMS 2S 20A constitue une solution complète pour la gestion et la protection de vos packs de batteries Li-Ion d’une tension nominale de 7.4V (8.4V une fois pleinement chargé). Grâce à sa fonction d’équilibrage actif, le module harmonise la tension des cellules pendant la charge, prolongeant ainsi considérablement la durée de vie de vos batteries. Avec ses dimensions compactes de seulement 48×20×3.4mm, il est parfaitement adapté aux projets DIY, à l’outillage électroportatif et à la création de batteries personnalisées.

Note : Lors de la première mise en service, le pack doit être mis en charge pour activer la sortie du BMS. Veillez à ne pas mélanger des cellules présentant des capacités ou des résistances internes trop disparates.

Pourquoi choisir ce modèle ? (Avantages clés) :

Équilibrage actif intégré : égalise la tension des cellules durant la charge pour éviter tout déséquilibre et optimiser la longévité du pack.
Protection complète : sécurité renforcée contre la surcharge (>4.3V), la décharge profonde (<2.3V), les surintensités (25A) et les courts-circuits avec réarmement automatique en ~200ms.
Large compatibilité : fonctionne avec les cellules Li-Ion 18650, 26650 et les batteries Li-Po standard de 3.7V/4.2V.
Format ultra-compact (48×20×3.4mm) : idéal pour une intégration facile dans des boîtiers restreints ou des équipements portables.
Lot économique de 2 pièces : un excellent rapport qualité-prix pour vos projets en parallèle ou pour disposer d’une pièce de rechange.

Détails techniques et performances

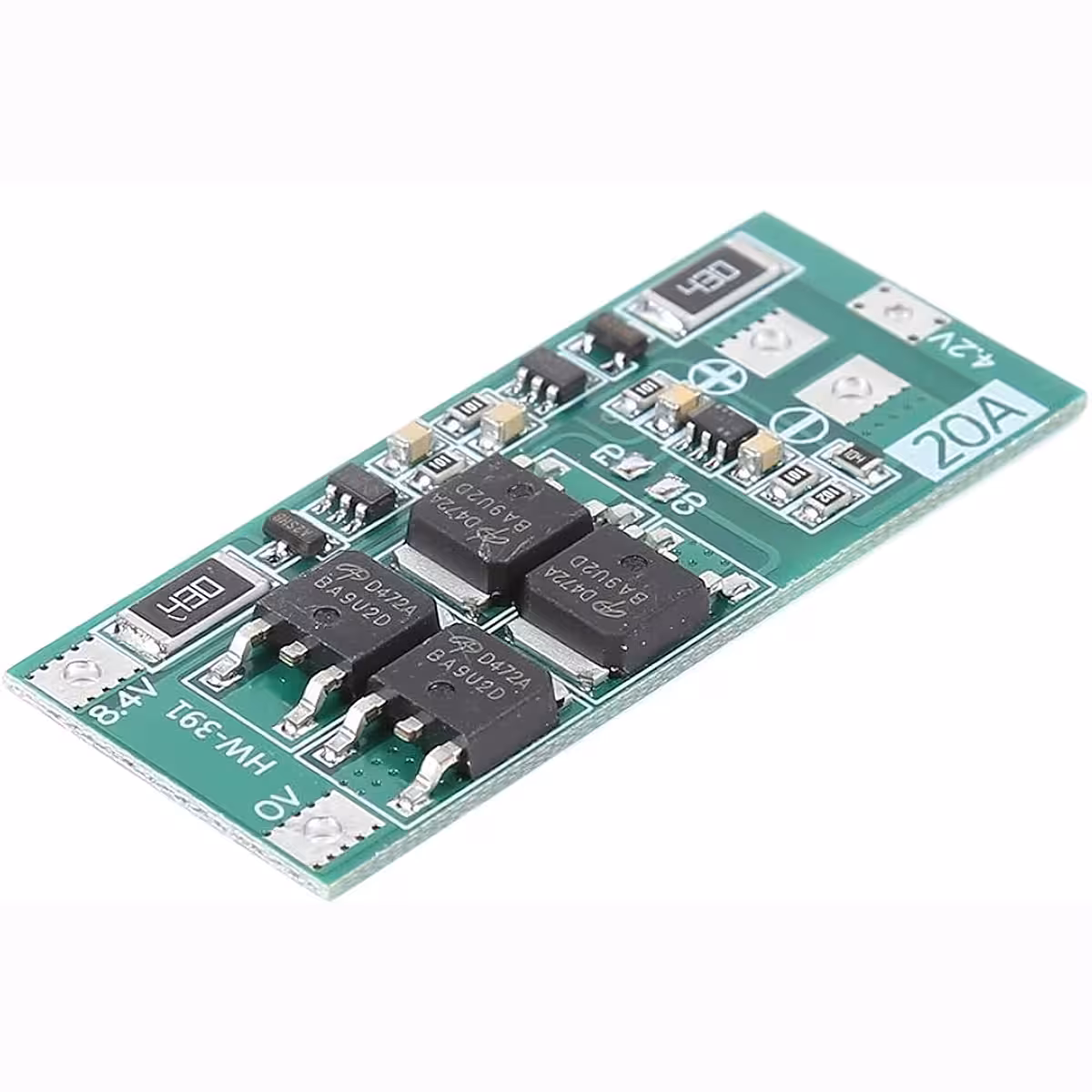

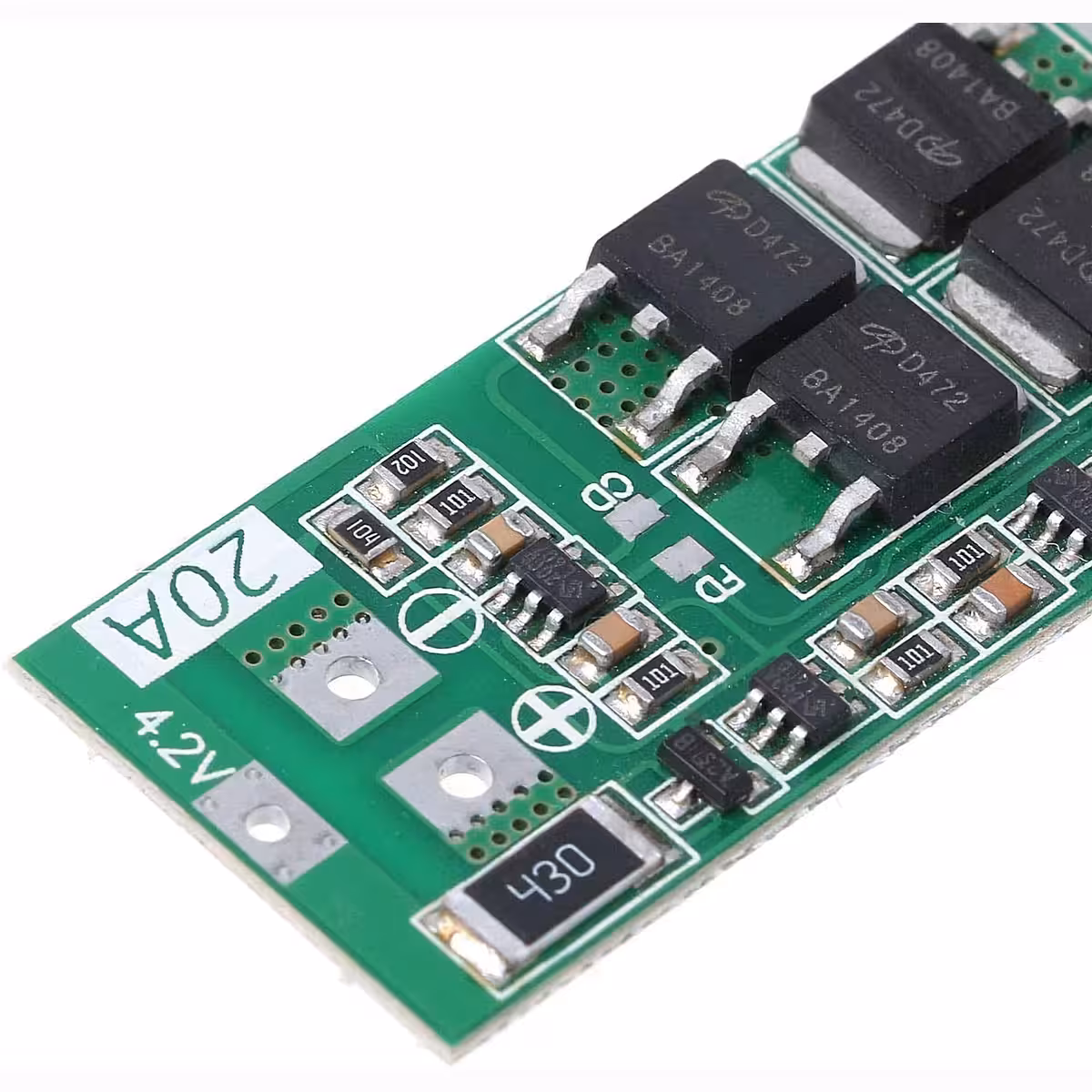

Ce module est conçu pour supporter un courant continu de 20A (l’ajout d’un dissipateur thermique est recommandé pour les fortes charges) et tolère des pics jusqu’à 25A. Le courant de charge est automatiquement limité à 10A pour protéger les cellules contre le stress thermique. Le câblage s’effectue sur des points clairement identifiés : 0V (négatif cellule 1), 4.2V (point milieu) et 8.4V (positif cellule 2). La sortie principale est disponible sur les bornes + et − de la carte. Il est normal que la résistance « 430 » chauffe légèrement durant l’équilibrage ; cela confirme le bon fonctionnement du processus.

Paramètre	Valeur / Détail
Type de module	BMS 2S avec équilibrage actif
Tension nominale	7.4V (2 × 3.7V)
Tension de charge	8.4V – 9.0V
Protection surcharge	> 4.3V par cellule
Protection décharge profonde	< 2.3–2.5V par cellule
Protection surintensité	25A
Courant continu recommandé	20A (dissipateur conseillé pour fortes charges)
Protection court-circuit	Oui, réarmement automatique (~200ms)
Courant de charge limité	10A
Cellules compatibles	Li-Ion 18650, 26650, Li-Po 3.7V/4.2V

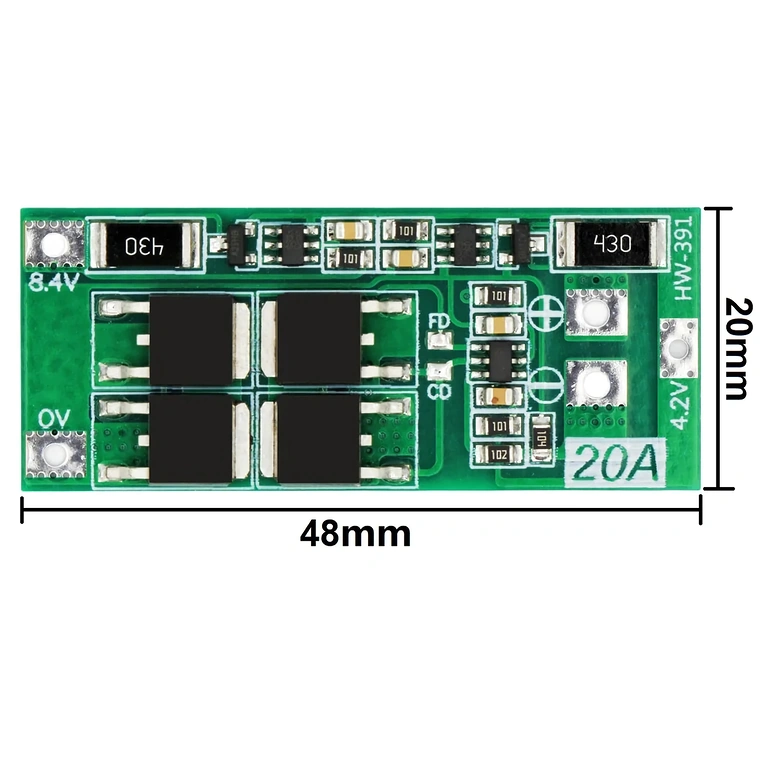

Dimensions	48 × 20 × 3.4 mm
Quantité	2 pièces

Guide d’utilisation

Préparation des cellules : assurez-vous que les deux accumulateurs Li-Ion ont des tensions proches (différence maximale de 0.1V) et des résistances internes similaires.

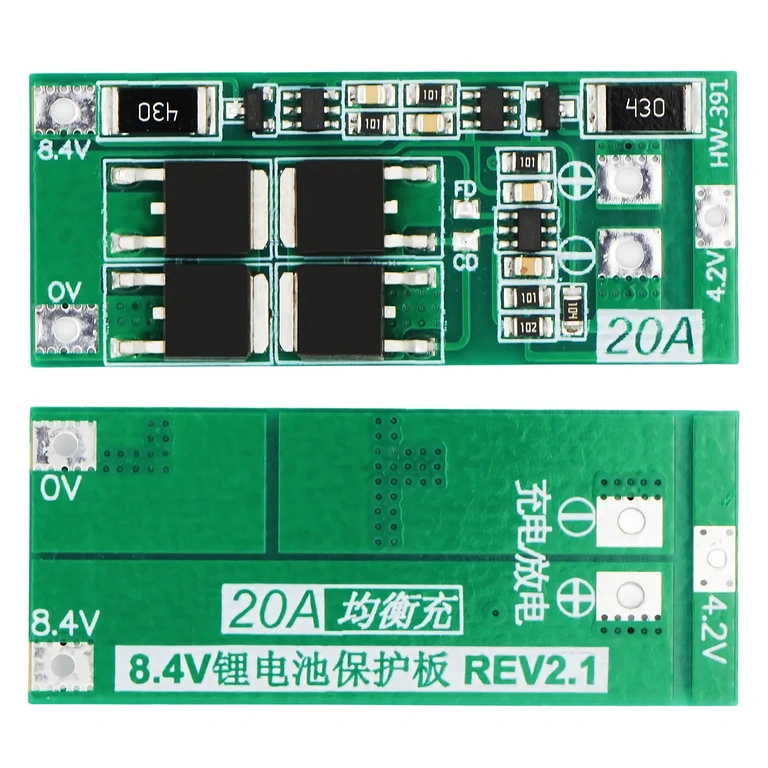

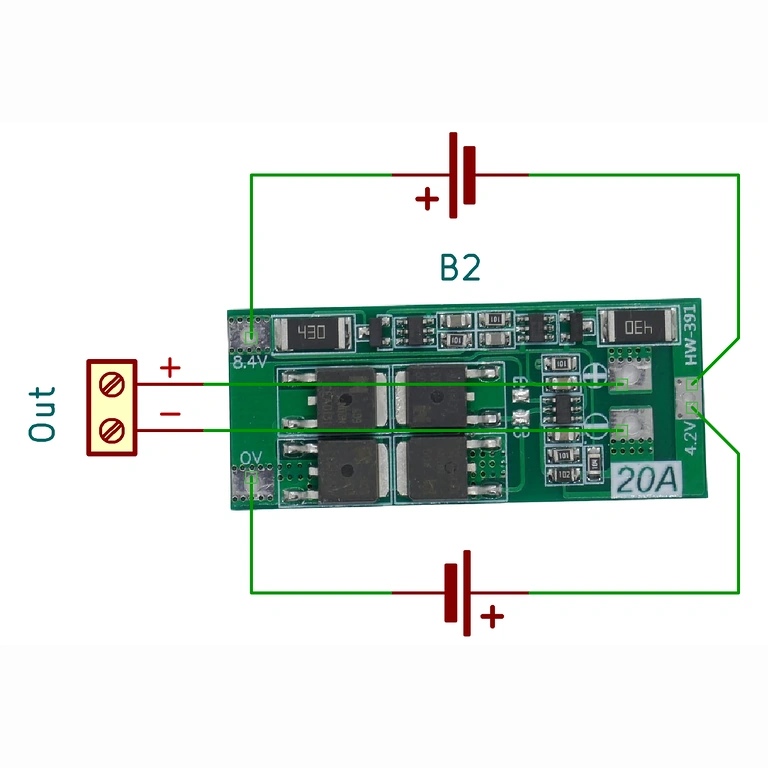

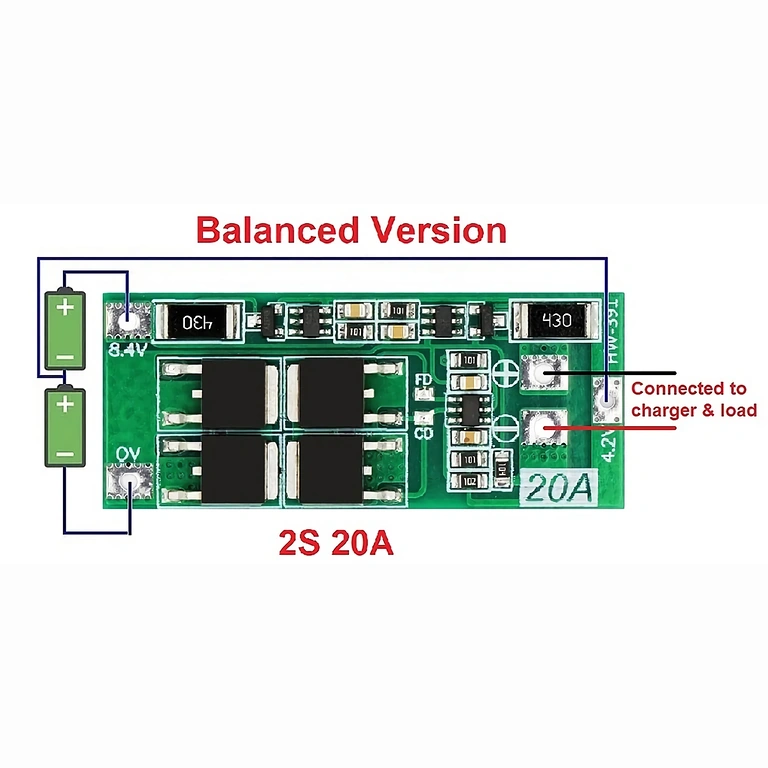

Connexion Cellule 1 : reliez le pôle négatif au point 0V et le pôle positif au point 4.2V.
Connexion Cellule 2 : reliez le pôle négatif au point 4.2V (commun avec le positif de la première cellule) et le pôle positif au point 8.4V.
Sortie : les bornes + et − situées à l’intérieur de la carte servent à la connexion de la charge et du chargeur.
Activation du BMS : branchez un chargeur compatible (8.4–9.0V) sur les bornes de sortie pour la première activation ; le BMS débloquera la sortie automatiquement.
Test : vérifiez la tension de sortie (~8.4V une fois chargé) avant de connecter votre appareil final.
Refroidissement : pour les applications sollicitant 20A, prévoyez un dissipateur thermique ou une ventilation adéquate.

Contenu du colis

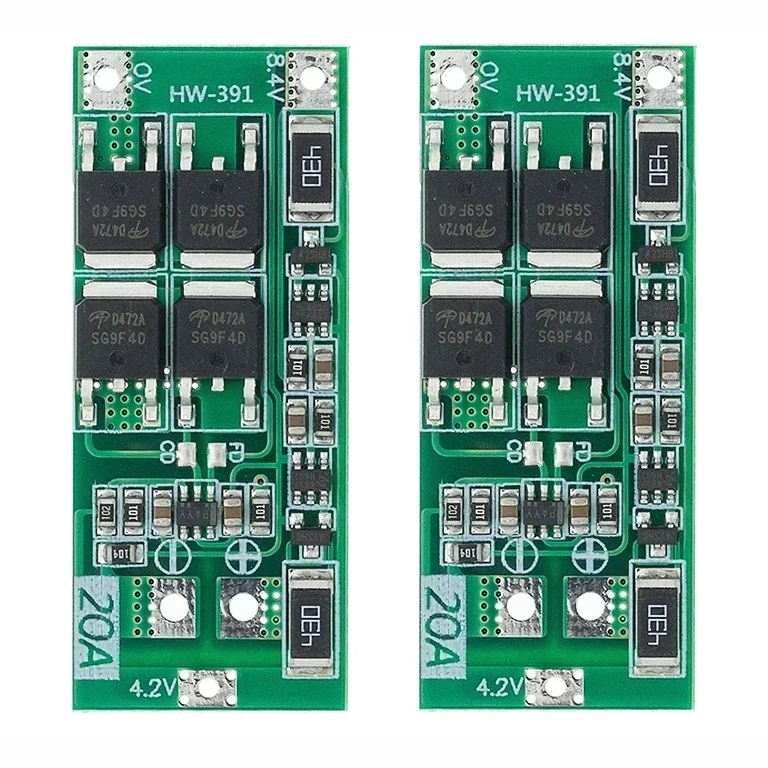

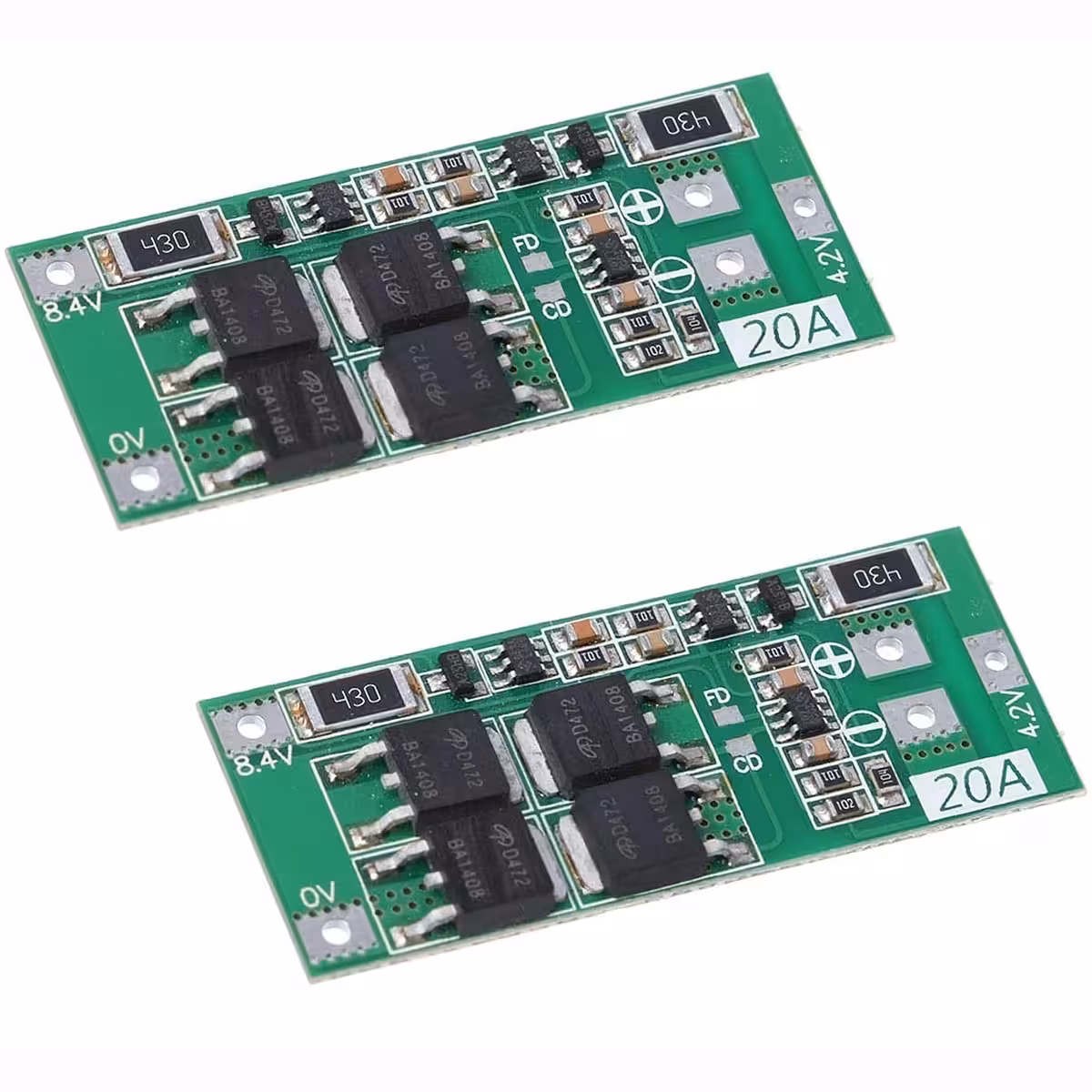

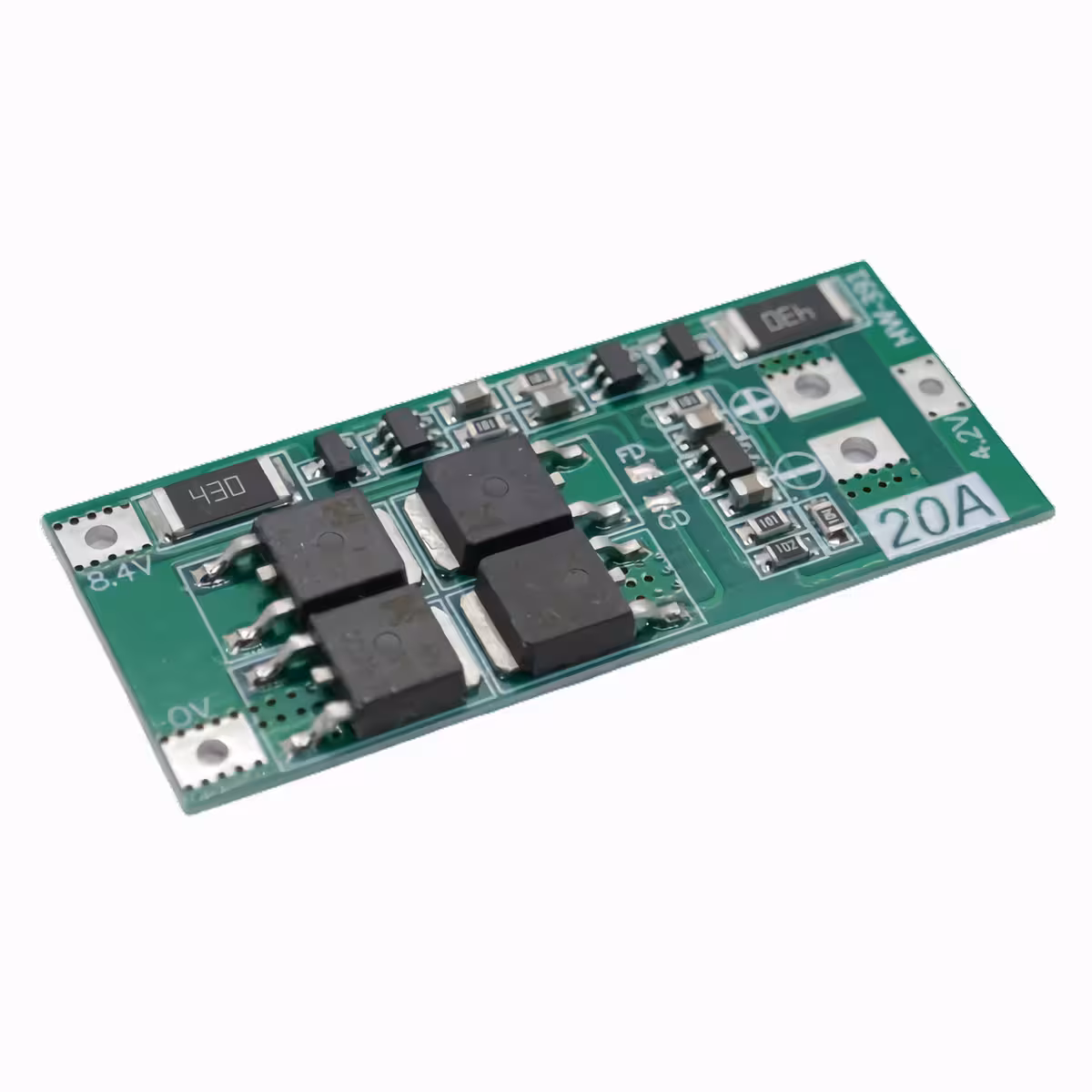

2 × Module BMS 2S 20A avec équilibrage (48 × 20 × 3.4 mm)
Schéma de câblage inclus

Questions fréquentes

Puis-je utiliser ce BMS avec des batteries 26650 de grande capacité ?

Oui, le module est compatible avec les cellules 18650, 26650 et Li-Po, tant que la tension nominale est de 3.7V par cellule. Le courant continu recommandé reste de 20A, quelle que soit la capacité.

Pourquoi la résistance « 430 » chauffe-t-elle pendant la charge ?

C’est un comportement tout à fait normal. Cette résistance fait partie du circuit d’équilibrage et dissipe l’énergie nécessaire pour harmoniser les tensions entre les deux cellules.

Quelle tension de charge dois-je utiliser ?

Un chargeur délivrant 8.4V à 9.0V est recommandé. Le BMS limite automatiquement le courant à 10A, vous permettant d’utiliser des alimentations plus puissantes sans risque pour vos batteries.

La sortie ne fonctionne pas à la première connexion, que faire ?

Le BMS est en mode « veille » par défaut. Il suffit de brancher le pack sur un chargeur 8.4V pour l’activer. Une fois cette étape effectuée, le module fonctionnera normalement.
