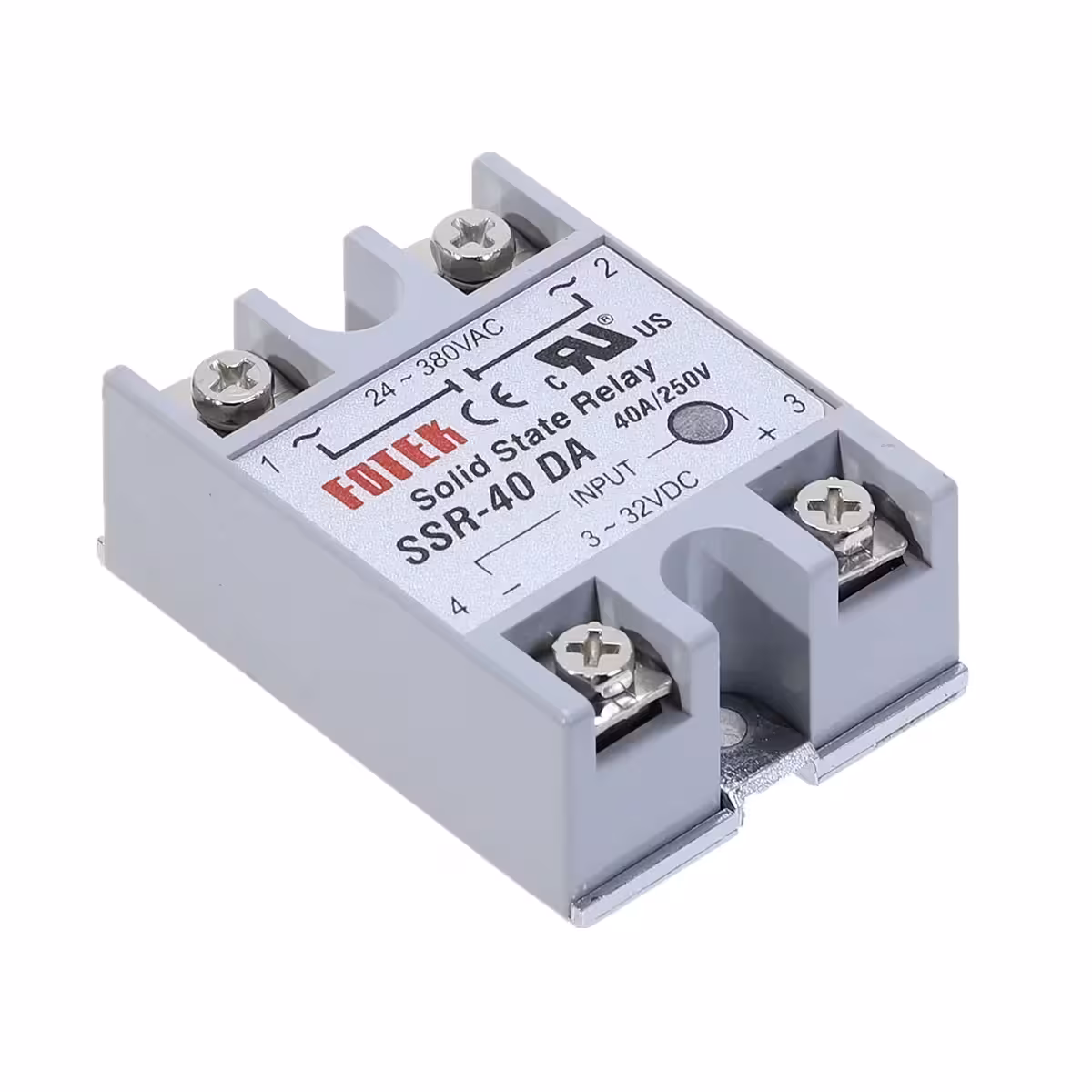

Relais statique SSR-40DA — Commutation AC 40A sans usure, sans étincelles, sans bruit
Les relais électromécaniques classiques s’usent, font du bruit et produisent des étincelles. Si vous pilotez des charges AC de manière répétitive — résistances de chauffage, moteurs ou systèmes d’éclairage industriel — vous avez besoin d’une solution plus fiable. Le relais statique SSR-40DA permet de commuter jusqu’à 40A sous 380V AC via un simple signal DC de 3–32V, sans aucune pièce mobile.
Note : Le SSR-40DA commute exclusivement des charges en courant alternatif (AC) en sortie. Pour des charges DC, veuillez utiliser le modèle SSR-DD.
Pourquoi choisir ce modèle ? (Avantages clés) :
- Zéro usure mécanique — absence de contacts physiques, prolongeant considérablement la durée de vie par rapport à un relais électromécanique dans les applications à commutation fréquente.
- Compatibilité directe avec Arduino, Raspberry Pi et PLC — accepte un signal de commande dès 3V DC, incluant les broches 3,3V du Raspberry Pi, sans résistance additionnelle.
- Isolation optique 2500V AC — votre circuit de commande reste totalement isolé de la tension secteur, garantissant une sécurité optimale.
- Commutation ultra-rapide (<10ms) — idéal pour les applications à cycle rapide comme le contrôle de température par PWM ou l’automatisation industrielle.
- Indicateur LED intégré — visualisez instantanément l’état du relais sans avoir recours à un multimètre.
- Plage de température étendue (-30°C à +75°C) — stable dans les armoires électriques, locaux techniques ou environnements industriels soumis à des variations thermiques.
Détails et performances
La sortie de type TRIAC assure une commutation fluide sur les deux alternances du courant AC, permettant un contrôle précis aussi bien pour les charges résistives (résistances, lampes) que pour les charges inductives (moteurs, transformateurs). L’isolation optique interne crée une barrière galvanique réelle entre le signal de commande 3–32V DC et le circuit de puissance jusqu’à 380V AC, protégeant ainsi vos microcontrôleurs contre tout retour de tension. Le boîtier compact de 6,5 × 5 × 2,5 cm se monte facilement sur un dissipateur ou un panneau via des vis — si vous travaillez à des courants proches de 40A, l’ajout d’un radiateur thermique est fortement recommandé pour une dissipation optimale.
| Paramètre | Valeur / Détail |
|---|---|
| Modèle | SSR-40DA |
| Tension signal d’entrée | 3–32V DC |
| Courant de commande | 3–25mA |
| Tension de sortie supportée | 24–380V AC |
| Courant de sortie max. | 40A |
| Type de sortie | TRIAC |
| Temps de commutation | <10ms |
| Courant de fuite (état ON) | <2mA |
| Rigidité diélectrique | 2500V AC |
| Résistance d’isolement | 500MΩ / 500V DC |
| Isolation | Optique |
| Indicateur visuel | LED ON |
| Température de fonctionnement | -30°C … +75°C |
| Dimensions | 6,5 × 5 × 2,5 cm |
| Montage | Par vis |
Contenu du colis
- 1 × Relais statique SSR-40DA
Questions fréquentes
Puis-je utiliser le SSR-40DA pour des charges DC en sortie ?
Non. La sortie TRIAC fonctionne exclusivement avec du courant alternatif (AC), entre 24V et 380V. Pour commuter des charges DC, veuillez choisir le modèle SSR-DD.
Est-il compatible avec Arduino ou Raspberry Pi sans composants supplémentaires ?
Oui. Le signal de commande accepté commence à 3V DC, ce qui est suffisant pour les broches 3,3V du Raspberry Pi et les 5V de l’Arduino. Aucun transistor ou résistance externe n’est requis.
Le radiateur est-il obligatoire à 40A ?
Oui. À des courants proches de la capacité maximale, le relais génère une chaleur importante. Un dissipateur thermique adapté est indispensable pour éviter la surchauffe et garantir la longévité du composant.
Peut-il contrôler un moteur triphasé ?
Un seul SSR-40DA contrôle une seule phase. Pour un moteur triphasé, vous devrez utiliser trois relais identiques, un par phase.
Pourquoi l’isolation optique est-elle importante ?
Elle sépare physiquement votre circuit de commande (Arduino, PLC) de la tension secteur. En cas de pic de tension ou de court-circuit sur la charge, vos microcontrôleurs restent protégés. La résistance diélectrique de 2500V AC offre une marge de sécurité robuste.

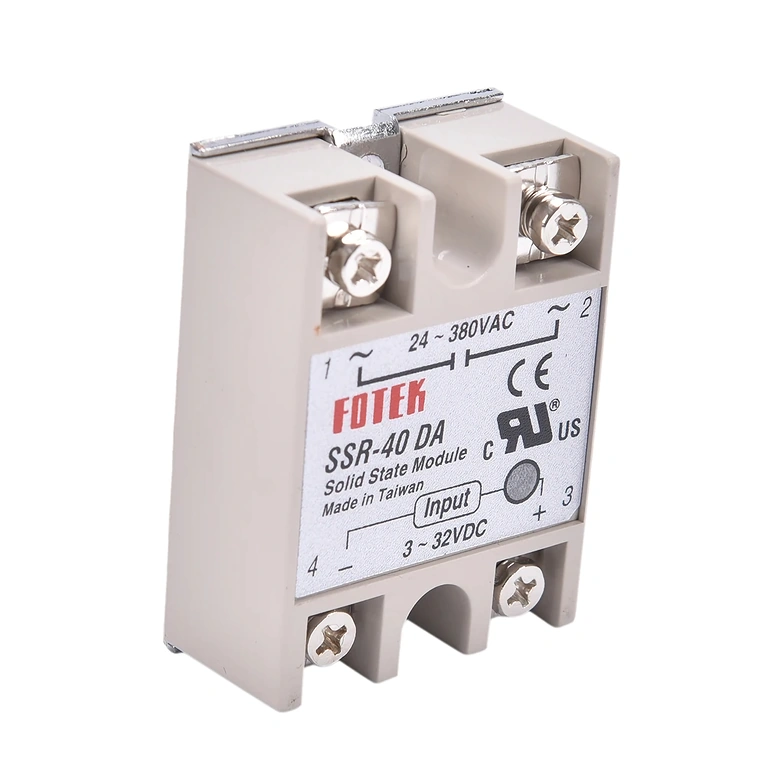

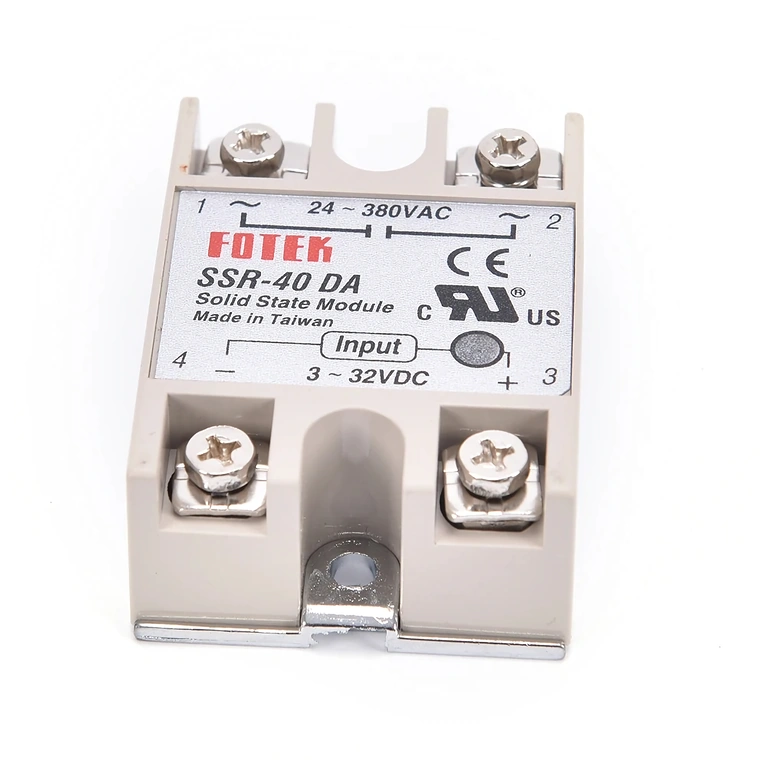

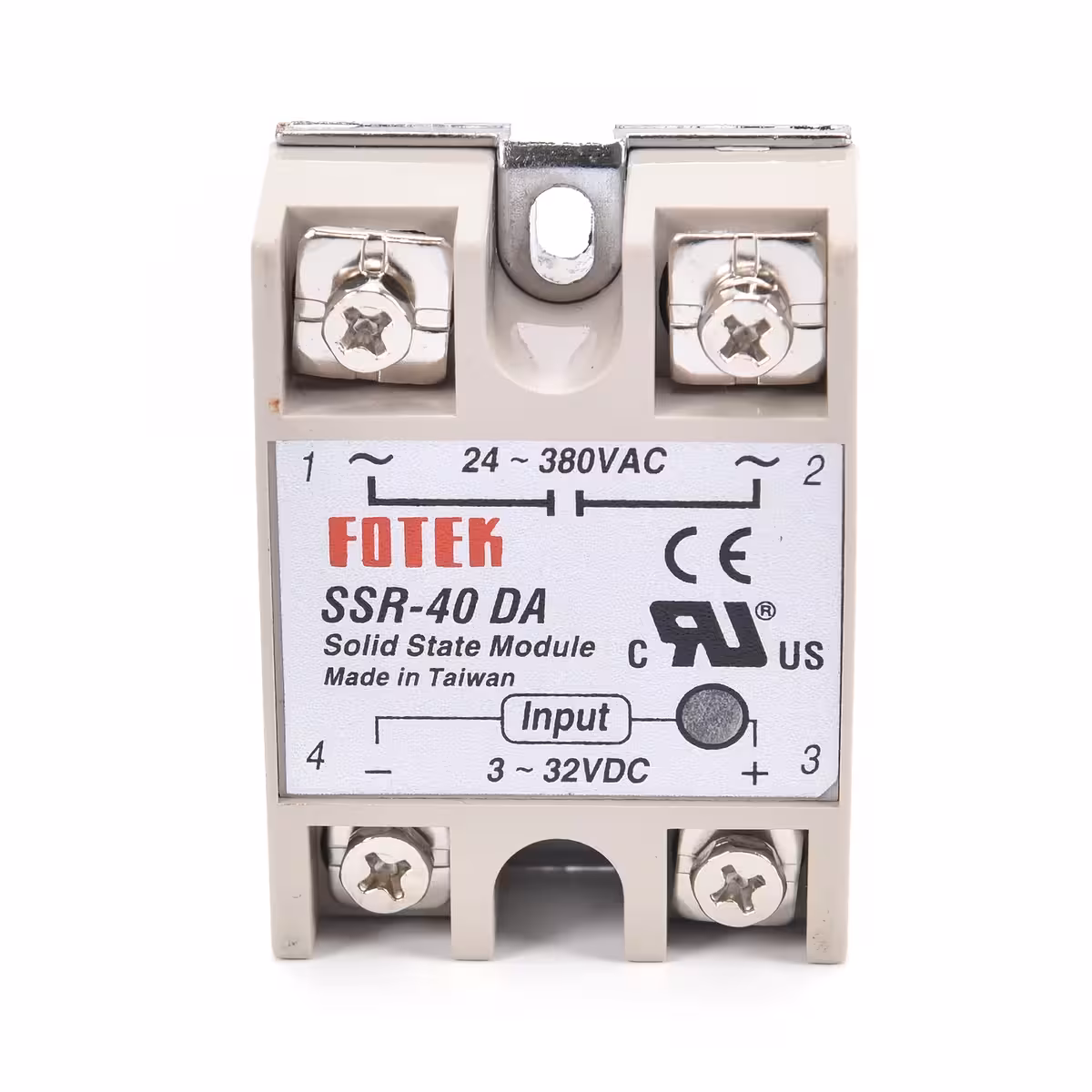

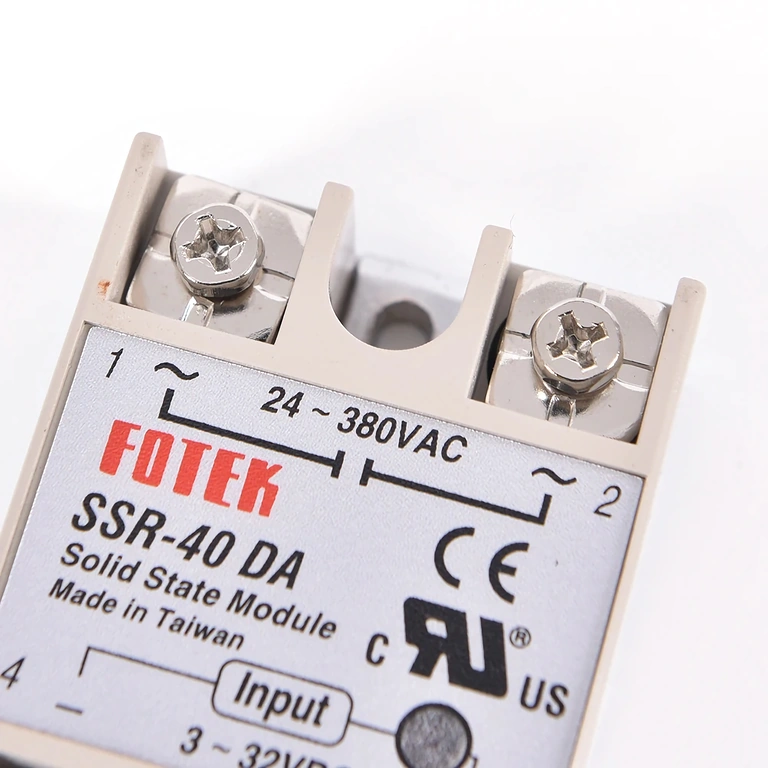

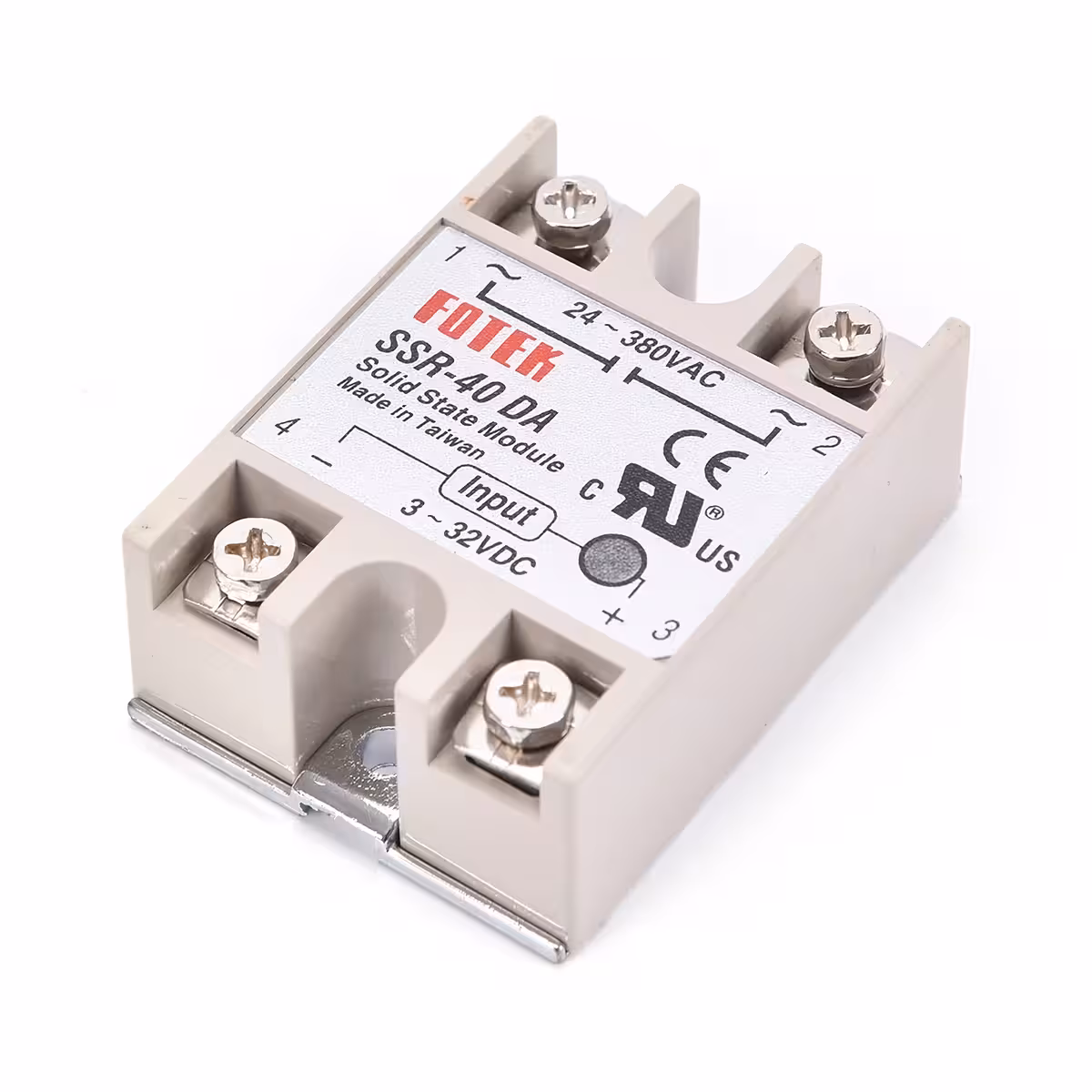

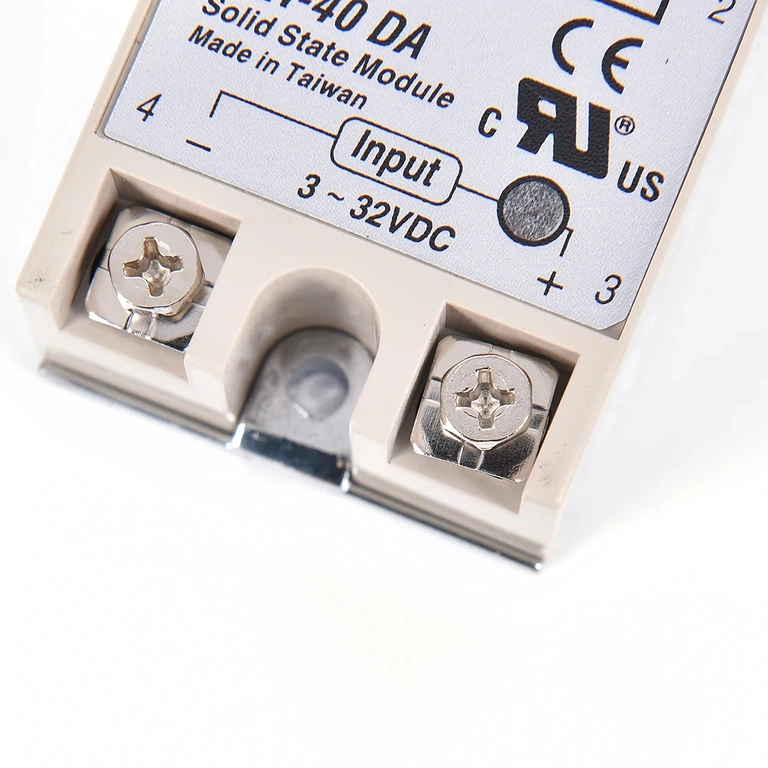

Galerie photo
