Relais de protection contre les surtensions 220V 63A — Surveillance en temps réel et coupure automatique pour protéger vos appareils
Les fluctuations de tension surviennent sans prévenir. Un pic à 260V ne dure que quelques secondes, mais cela suffit pour endommager irrémédiablement un onduleur, un réfrigérateur ou vos systèmes domotiques. Ce relais de protection 220V 63A coupe le circuit en une fraction de seconde et ne se réenclenche que lorsque le réseau est revenu à des paramètres stables.
Note : Ce dispositif est destiné à être installé dans un tableau électrique de distribution par un professionnel qualifié. Veuillez vérifier la compatibilité avec votre installation avant toute mise en service.
Pourquoi choisir ce modèle ? (Avantages clés) :
- Seuils réglables pour trois types de défauts — Surtension (130–300V), sous-tension (80–210V) et surintensité (0.1–63A), configurables indépendamment selon vos besoins spécifiques.
- Capacité de 63A — Supporte les circuits à forte consommation : chauffe-eau, climatisation, four, lave-linge, sans aucune restriction.
- Délai de réarmement ajustable (1–999 secondes) — Vous choisissez le temps de latence avant la remise sous tension, garantissant ainsi une stabilisation complète du réseau.

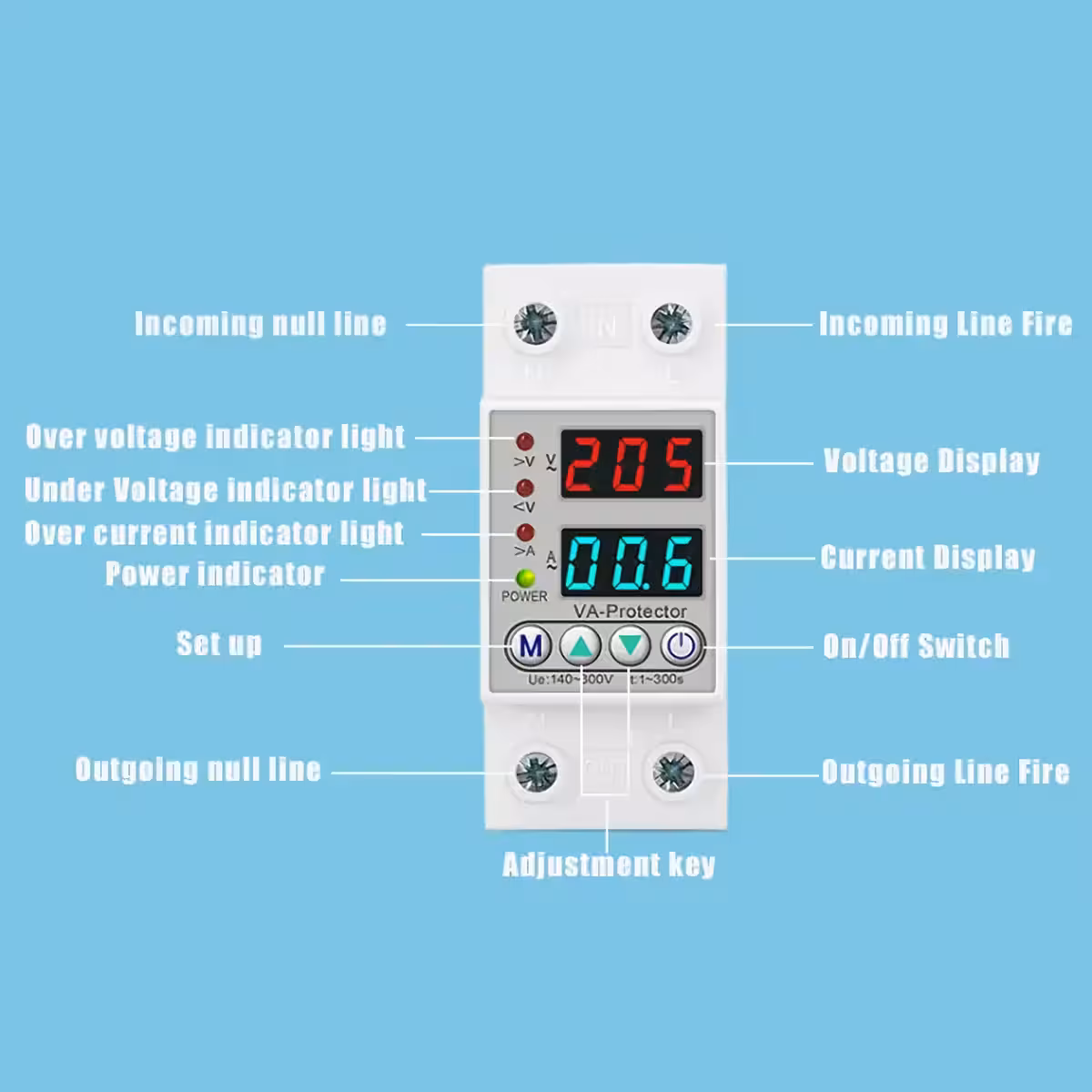

- Écran LED avec lecture en temps réel — Visualisez instantanément la tension, l’intensité et la fréquence. La luminosité s’ajuste automatiquement en mode veille.
- Verrouillage par mot de passe — Empêche toute modification accidentelle ou non autorisée des paramètres, idéal pour les installations partagées.
- Borniers robustes — 4 bornes dimensionnées pour des connexions sécurisées en entrée et en sortie, évitant tout risque de desserrage dans le temps.
Détails et Performances
L’algorithme de détection de surintensité fonctionne en parallèle avec la surveillance de tension. Si la consommation dépasse le seuil défini, le relais coupe le circuit, même si la tension est normale, offrant ainsi une protection complète. Le temps de réponse ultra-rapide limite l’exposition de vos équipements aux anomalies. Après la résolution du défaut, le mode de récupération peut être configuré en automatique ou en manuel, vous offrant un contrôle total sur le redémarrage de votre installation.
| Paramètre | Valeur / Détail |
|---|---|
| Tension nominale | 220V monophasé |
| Courant maximal | 63A |
| Plage protection surtension | 130 – 300V (réglable) |
| Plage protection sous-tension | 80 – 210V (réglable) |
| Seuil protection surintensité | 0.1A – 63.0A (réglable) |
| Délai de réarmement | 1 – 999 secondes (réglable) |
| Mode de récupération | Manuel ou Automatique |
| Affichage | LED numérique (tension, courant, fréquence) |
| Veille écran | Réduction automatique de la luminosité |
| Sécurité | Verrouillage par mot de passe |

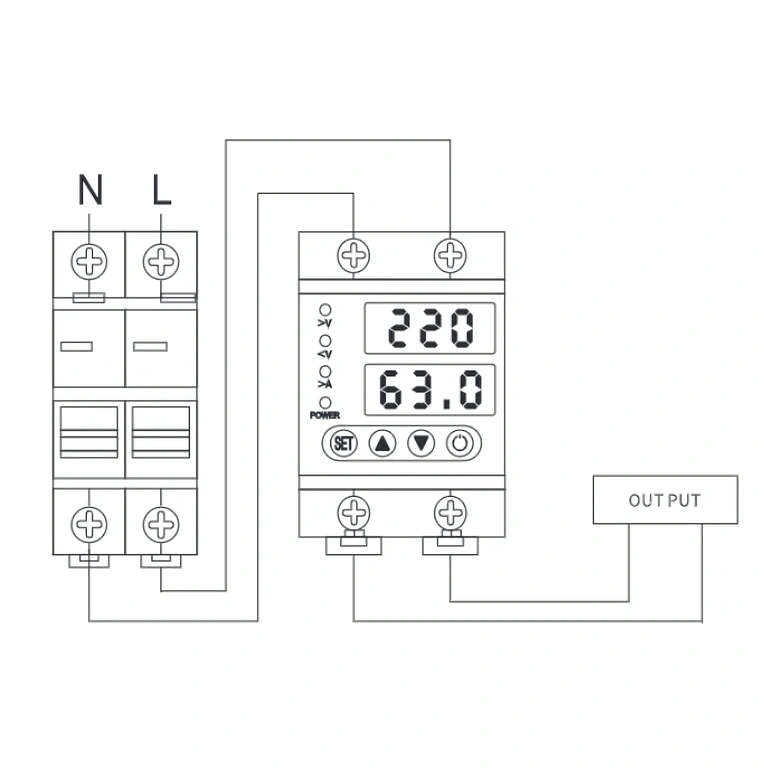

| Connexions | 4 bornes (phase + neutre entrée/sortie) |
| Type de réseau | Monophasé |
Instructions de programmation et d’utilisation
- Accès au menu : Appuyez sur le bouton de réglage pour entrer dans le menu principal.
- Réglage surtension : Naviguez jusqu’au paramètre dédié et saisissez la valeur souhaitée (130–300V).
- Réglage sous-tension : Configurez la valeur de protection entre 80 et 210V selon vos besoins.
- Réglage surintensité : Définissez le seuil de déclenchement entre 0.1A et 63.0A en fonction de la charge maximale du circuit.
- Mode de récupération : Choisissez le mode automatique ou manuel et réglez le délai de réarmement (1 à 999 secondes).
- Sécurisation : Activez le verrouillage par mot de passe pour protéger vos réglages.
- Vérification : Contrôlez l’affichage LED pour confirmer que les valeurs en temps réel sont correctes.
Contenu du colis
- 1x Relais de surveillance et de protection contre les surtensions monophasé 220V 63A avec affichage numérique
Questions fréquentes
Est-il compatible avec les tableaux électriques standards sur rail DIN ?

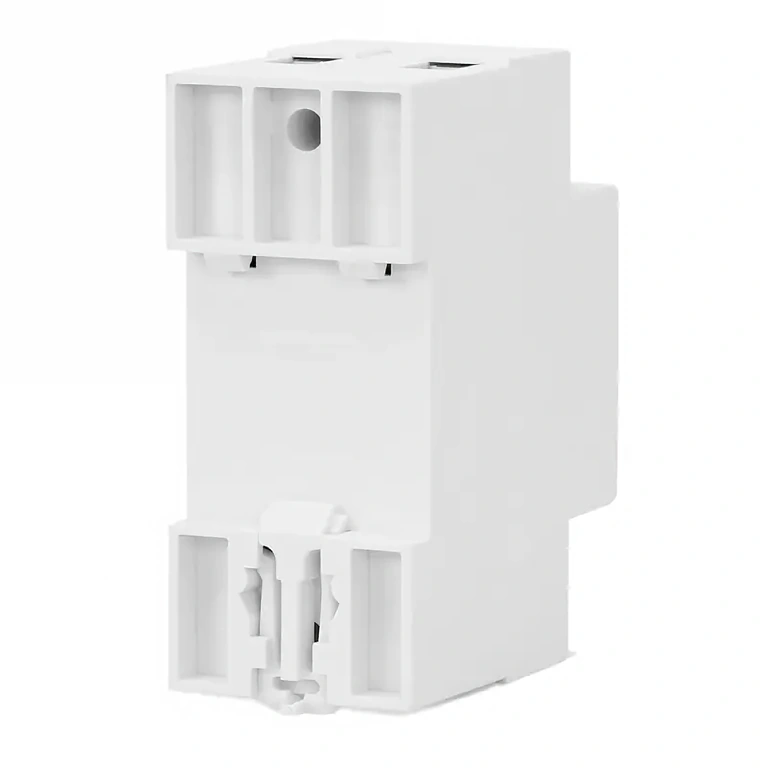

Oui, ce relais se monte directement sur rail DIN et est compatible avec les tableaux électriques standards des logements, bureaux et locaux commerciaux.
Que se passe-t-il lorsque la tension redevient normale ?
Cela dépend du mode choisi. En mode automatique, le relais se réenclenche après le délai configuré (1–999s). En mode manuel, une intervention est nécessaire, ce qui est idéal pour vérifier l’installation avant la remise sous tension.
Peut-il protéger un chauffe-eau ou une climatisation ?
Absolument. Avec une capacité de 63A, il protège efficacement les appareils gourmands en énergie comme les chauffe-eaux, climatiseurs, lave-linges ou fours électriques.
Remplace-t-il les disjoncteurs du tableau ?
Non. Ce relais complète vos disjoncteurs et interrupteurs différentiels existants ; il ne les remplace pas. Il doit être installé en complément des protections obligatoires.
