Relais auto 12V 100A – commutez jusqu’à 1200W en toute sérénité

Vous avez besoin d’alimenter un ventilateur de radiateur, une pompe de direction assistée ou un amplificateur puissant ? Il vous faut un relais robuste, capable de supporter une charge importante sans faillir. Ce modèle supporte 100A en continu, s’installe rapidement et garantit l’absence de courant résiduel lorsque le circuit est inactif.

Pourquoi choisir ce modèle ? (Avantages clés) :

100A / 1200W sans surchauffe — dimensionné pour des conditions réelles, il offre une stabilité exemplaire même à des courants proches de sa capacité maximale.
Contact Normalement Ouvert (NO) — au repos, le circuit est ouvert ; aucune consommation parasite lorsque votre équipement est éteint.
Terminaux doubles pour une installation rapide — bornes à vis pour les broches de puissance (câbles de 10mm² min.) et connecteurs faston 6mm pour les broches de commande.
Compatibilité universelle 12V — idéal pour voitures, utilitaires, bateaux, quads (ATV) ; s’intègre parfaitement à votre faisceau électrique existant.

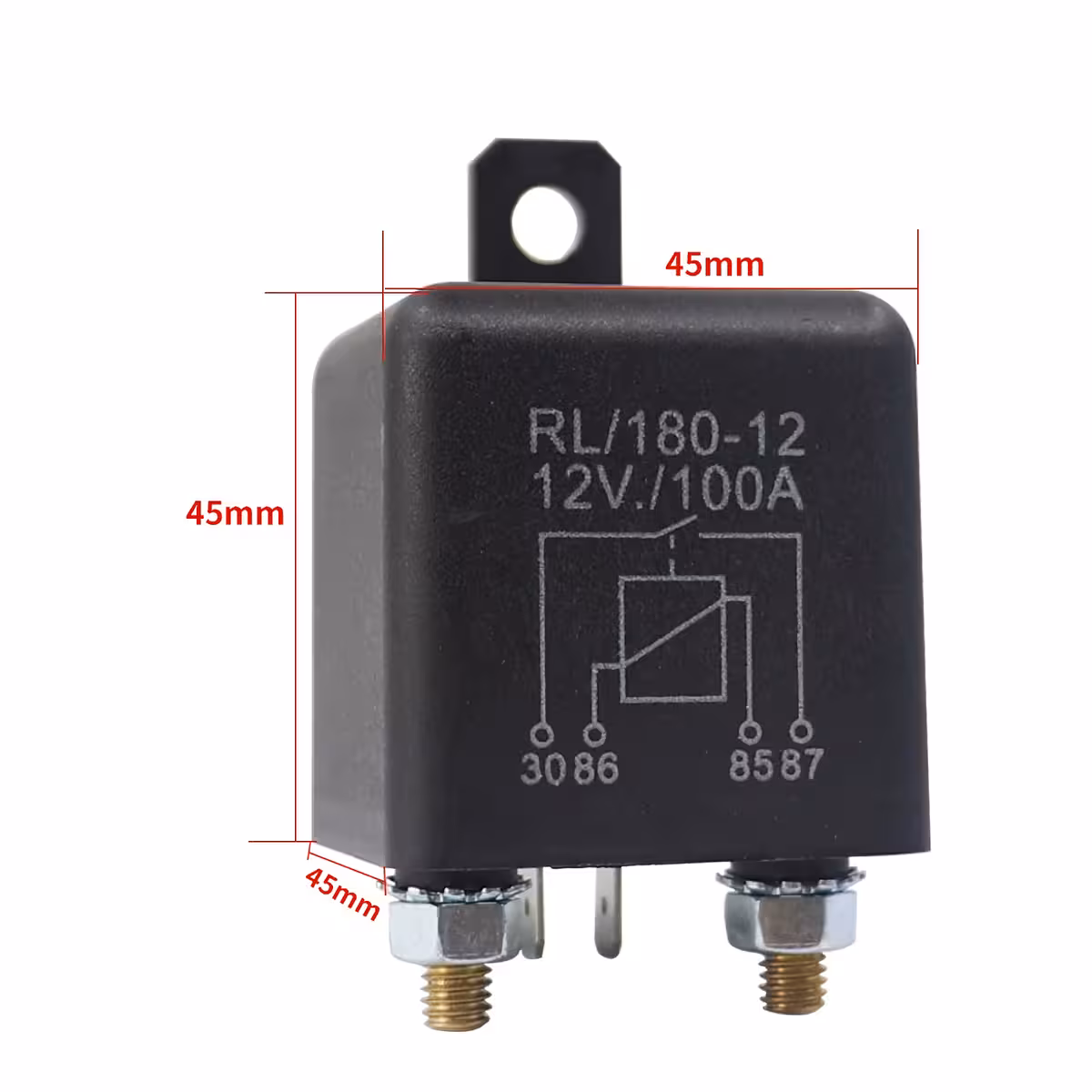

Format compact, haute résistance — dimensions de 4,3 × 4,5 × 8 cm pour environ 92g ; boîtier conçu pour résister aux vibrations, à l’humidité et aux variations thermiques.
Applications polyvalentes — pompes hydrauliques, ventilateurs de refroidissement, systèmes audio haute puissance, convertisseurs, éclairage additionnel.

Détails techniques et performances

La bobine de commande s’active sous 12V DC et ferme instantanément le contact de puissance pour alimenter votre équipement. Les broches de puissance sont équipées de bornes à vis robustes, indispensables pour accueillir des câbles de forte section lorsque l’intensité atteint 100A. Les broches de commande utilisent des connecteurs faston femelles de 6mm, un standard dans l’automobile, évitant ainsi toute modification complexe.

Paramètre	Valeur / Détail
Tension nominale	12V DC
Courant nominal	100A
Puissance maximale	1200W
Type de contact	Normalement Ouvert (NO)
Nombre de broches	4
Terminaux de puissance	Bornes à vis
Terminaux de commande	Connecteurs faston 6mm
Dimensions	4,3 × 4,5 × 8 cm
Poids	env. 92g

Instructions de montage et d’utilisation

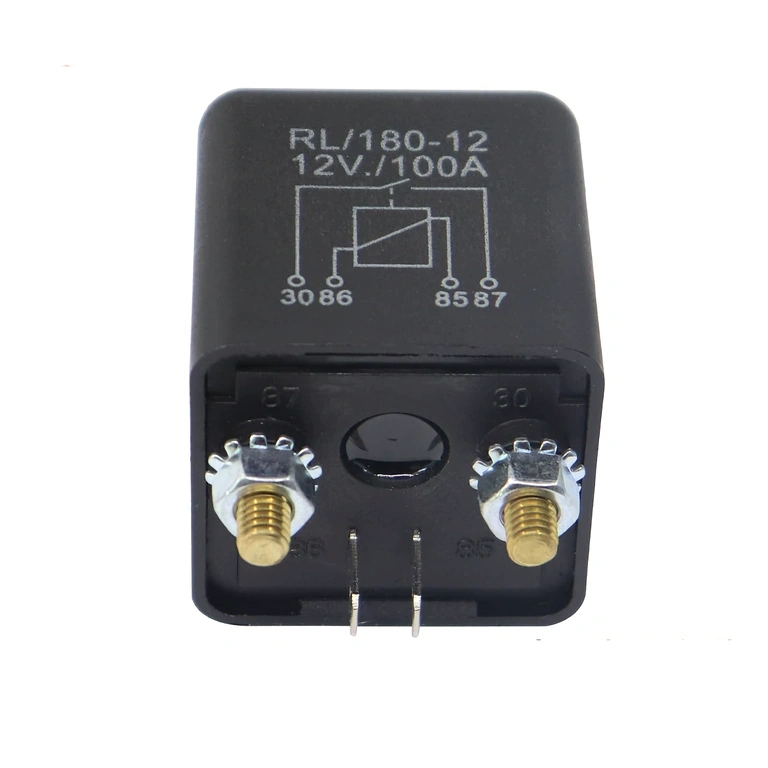

Identifiez les 2 petites broches (commande) et les 2 grandes broches (puissance).
Raccordez les broches de commande au 12V DC et à la masse (GND) via un interrupteur ou un signal de pilotage.
Connectez les broches de puissance en série avec votre équipement (pompe, ventilateur, ampli, etc.) et la source d’alimentation principale.
Utilisez des câbles d’une section de 10mm² minimum sur le circuit de puissance si l’intensité approche les 100A.
Vérifiez que la tension et l’intensité de votre équipement ne dépassent pas les limites de 12V / 100A / 1200W.
Fixez solidement le relais pour limiter l’impact des vibrations sur les connexions.

Contenu du colis

1 × Relais auto 12V 100A (4 broches, NO)

Questions fréquentes

Est-il compatible avec le système électrique de mon véhicule ?

Oui. Ce relais est conçu pour le 12V DC, la tension standard utilisée dans les voitures, utilitaires, bateaux et quads. Il s’intègre directement sans modification nécessaire.

Puis-je l’utiliser pour un amplificateur auto haute puissance ?

Absolument. Il supporte jusqu’à 100A / 1200W, ce qui est suffisant pour des amplificateurs et caissons de basses gourmands en énergie, tant que vous respectez les valeurs nominales.

Quelle section de câble utiliser pour les bornes de puissance ?

Pour des courants proches de 100A, utilisez des câbles de 10mm² minimum. Pour des intensités plus faibles, la section peut être ajustée selon les normes électriques automobiles en vigueur.

Que signifie « Normalement Ouvert » (NO) ?

Cela signifie qu’au repos, sans courant dans la bobine, le circuit est ouvert. Le contact se ferme et alimente la charge uniquement lorsque la bobine reçoit le signal 12V. Cela garantit une consommation nulle en mode veille.
