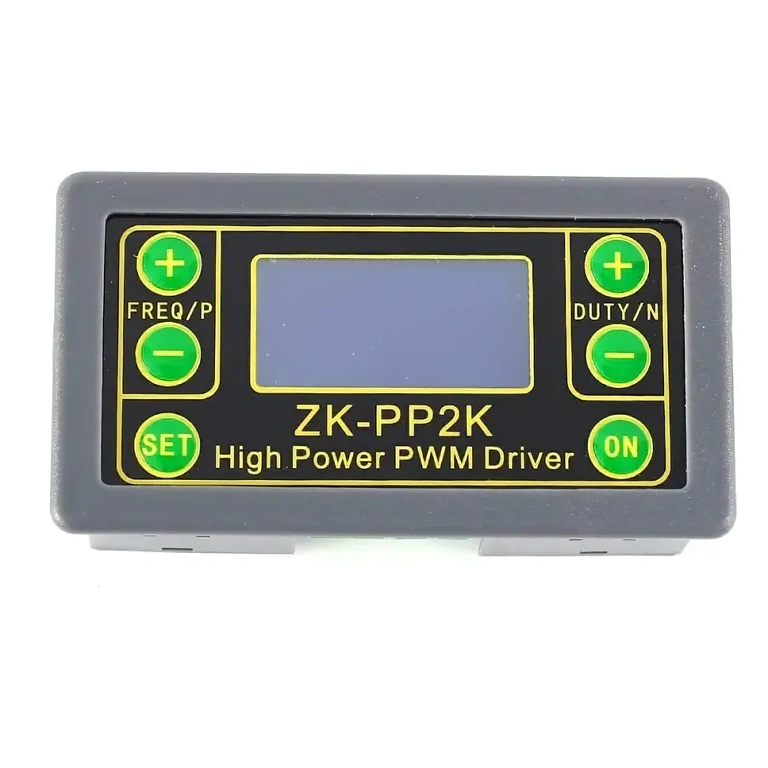

Contrôleur PWM 5V–24V 8A — gérez la fréquence, les impulsions et la vitesse avec un seul module
Besoin de réguler la vitesse d’un moteur, de générer un signal précis ou d’automatiser une séquence temporisée ? Ce contrôleur PWM 5V–24V 8A accomplit toutes ces tâches sans logiciel, sans ordinateur et sans aucune complication. Avec ses deux modes de fonctionnement — PWM et PULSE — il couvre tous vos besoins, du prototypage rapide aux applications industrielles répétitives.
Note : Bien que la tension d’alimentation acceptée soit comprise entre 3,3V et 30V DC, nous recommandons une plage nominale de 5V à 24V pour le contrôle en charge des moteurs ou autres équipements, tout en respectant la limite de 8A en sortie.
Pourquoi choisir ce modèle ? (Avantages clés) :
- Fréquence réglable de 1Hz à 150KHz — des temporisations lentes de plusieurs secondes aux signaux rapides pour moteurs brushless ou applications RF basse fréquence.
- Cycle de service (Duty Cycle) 0–100% avec réglage fin — coupez totalement la charge ou passez à la puissance maximale, avec une précision totale sur les paliers intermédiaires.
- Minuteur cyclique ultra-précis (0,001 seconde) — configurez la durée ON, la durée OFF, le délai de démarrage et le nombre exact d’impulsions (de 1 à 9999 ou en continu).
- Courant de sortie de 8A — idéal pour les moteurs DC de puissance moyenne, les électrovannes 12V/24V ou les rubans LED jusqu’à 192W sous 24V.
- Programmation autonome — boutons dédiés et écran LCD intégré : aucun pilote, ordinateur ou bibliothèque logicielle requis.
- Mémoire non volatile — vos réglages sont conservés après chaque mise hors tension.
- Plage de température étendue −20°C à +85°C — fonctionne parfaitement en atelier, en extérieur ou dans des armoires d’automatisation.
Détails et performances
En mode PWM, vous réglez indépendamment la fréquence et le cycle de service ; la sortie reste active en continu, ce qui est parfait pour varier la vitesse d’un moteur DC ou l’intensité d’un éclairage LED. En mode PULSE, vous définissez une séquence complète : largeur de l’impulsion positive, largeur de l’impulsion négative, délai avant démarrage et nombre total de cycles. Une fois la série terminée, la sortie revient automatiquement à 0V, sans aucune intervention manuelle.

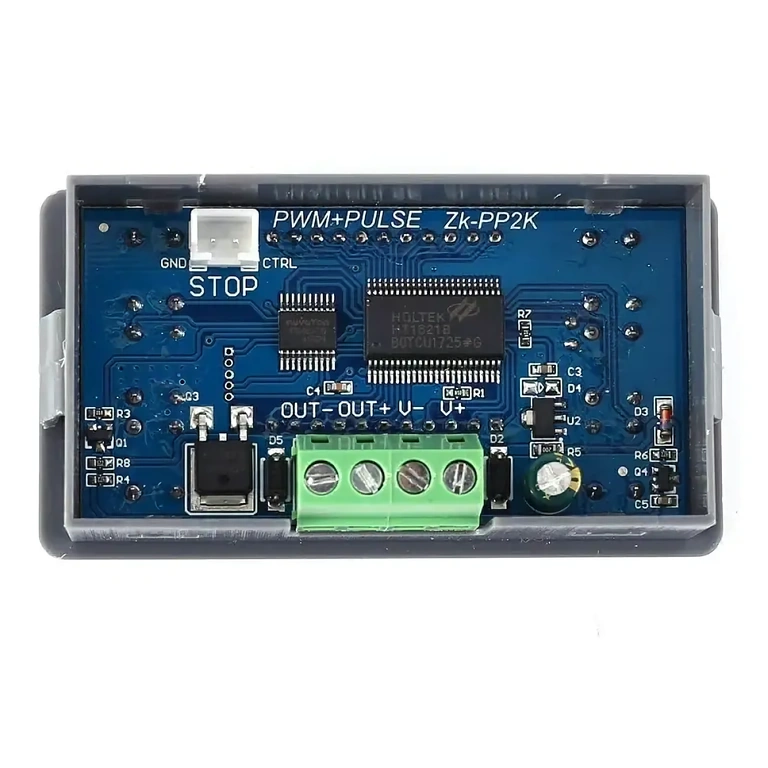

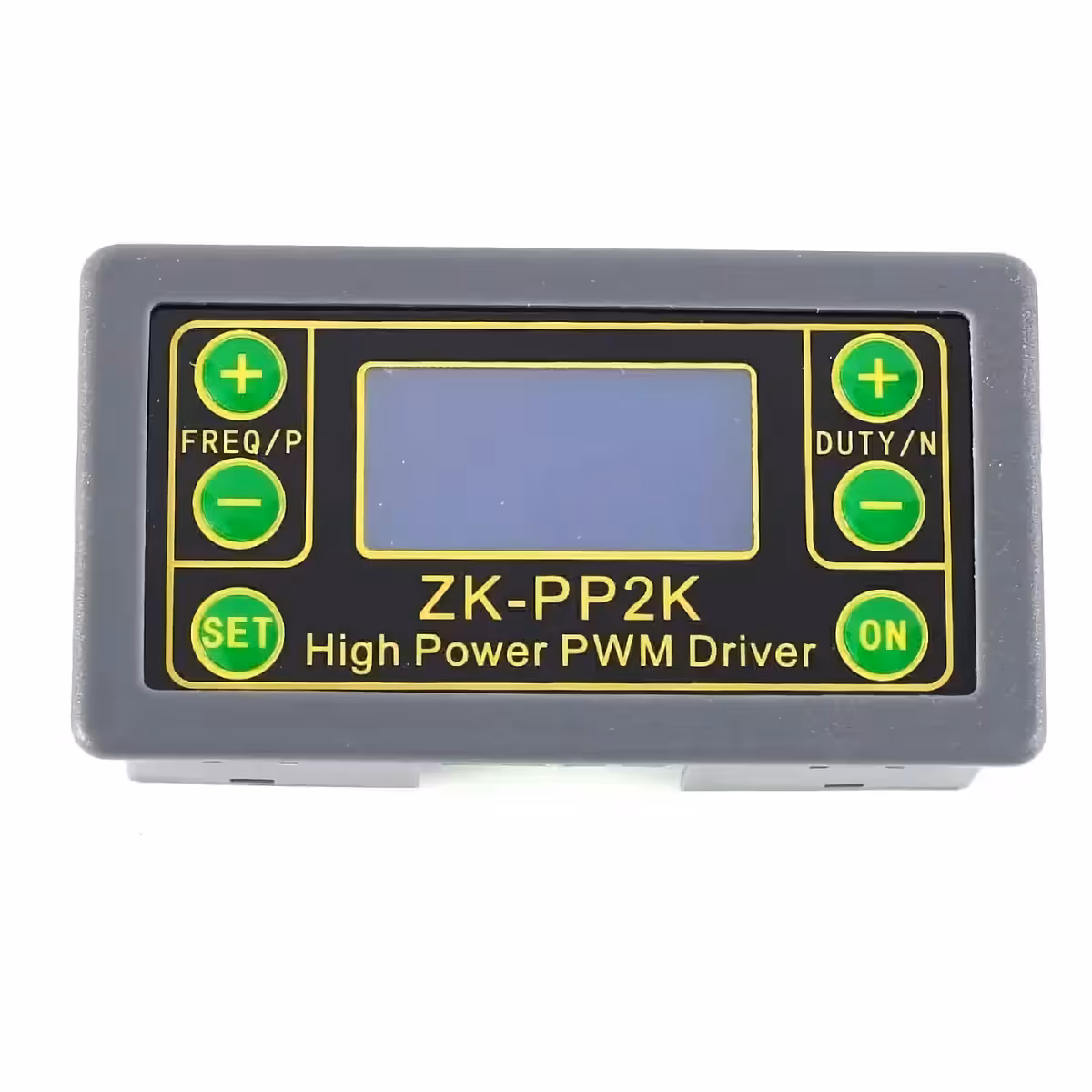

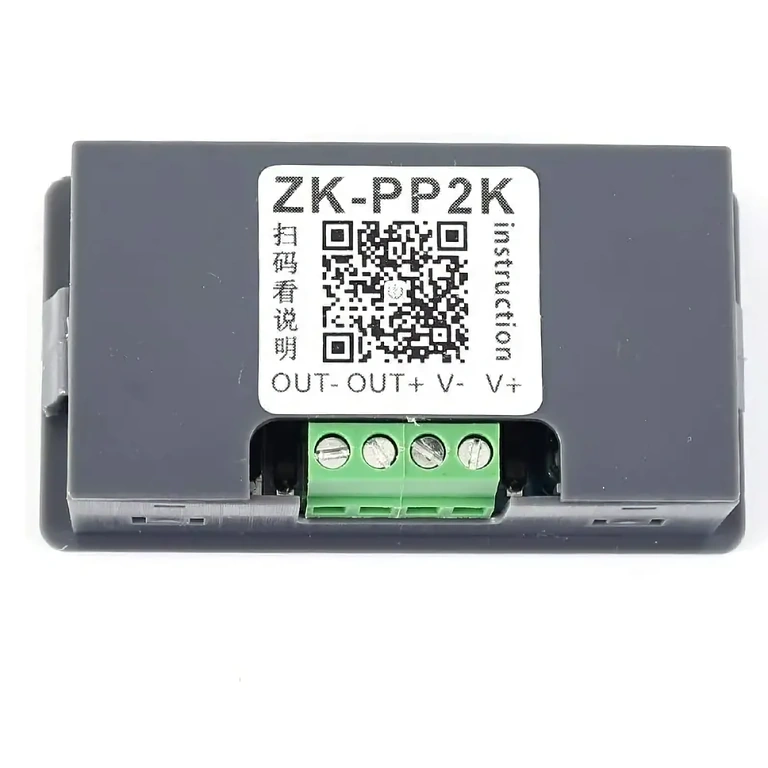

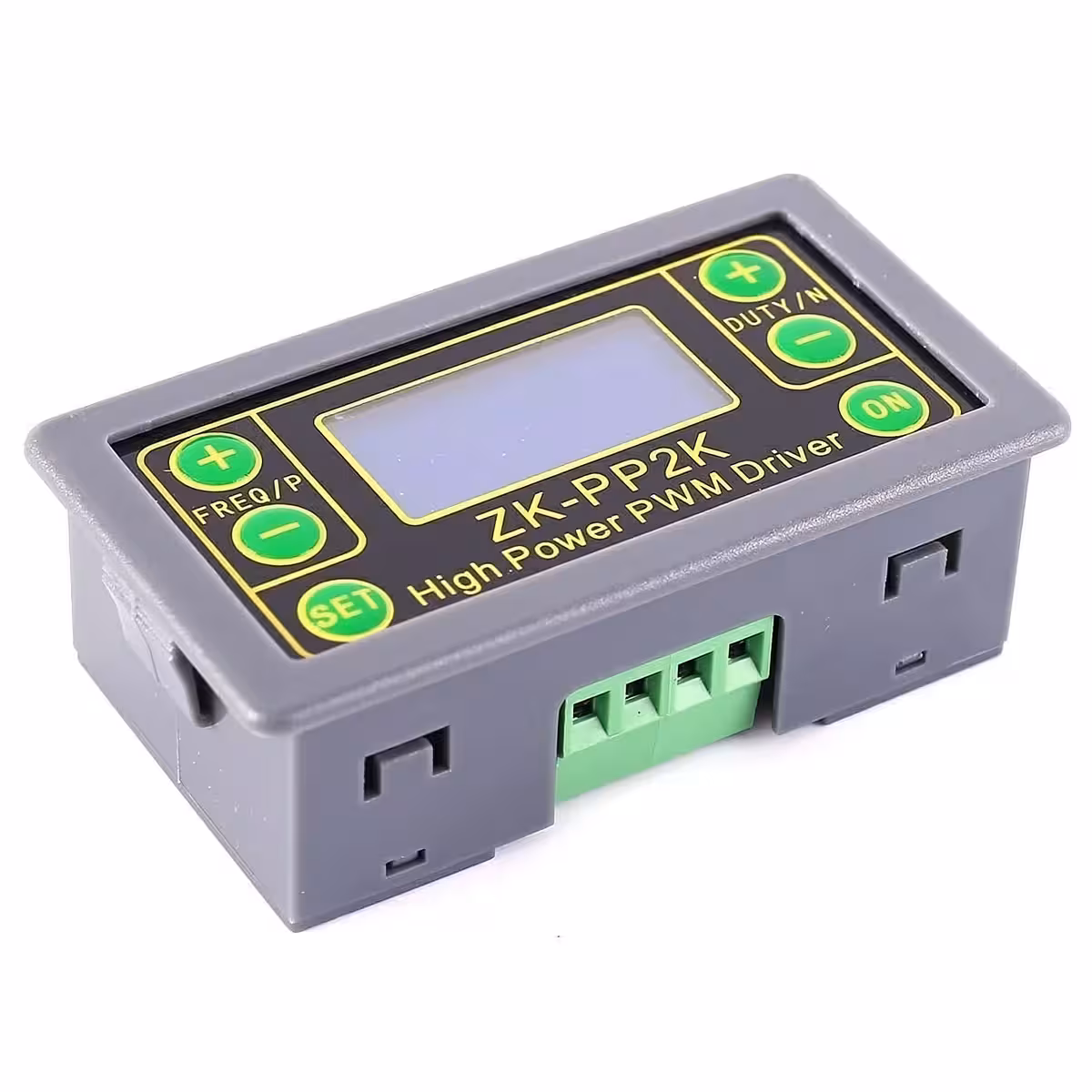

Le basculement entre les modes s’effectue par un appui long sur le bouton SET, et l’état de la sortie est confirmé visuellement par l’indicateur OUT. Ses dimensions compactes de 79 × 43 × 26 mm facilitent son intégration dans n’importe quel boîtier ou panneau de contrôle.
| Paramètre | Valeur / Détail |
|---|---|

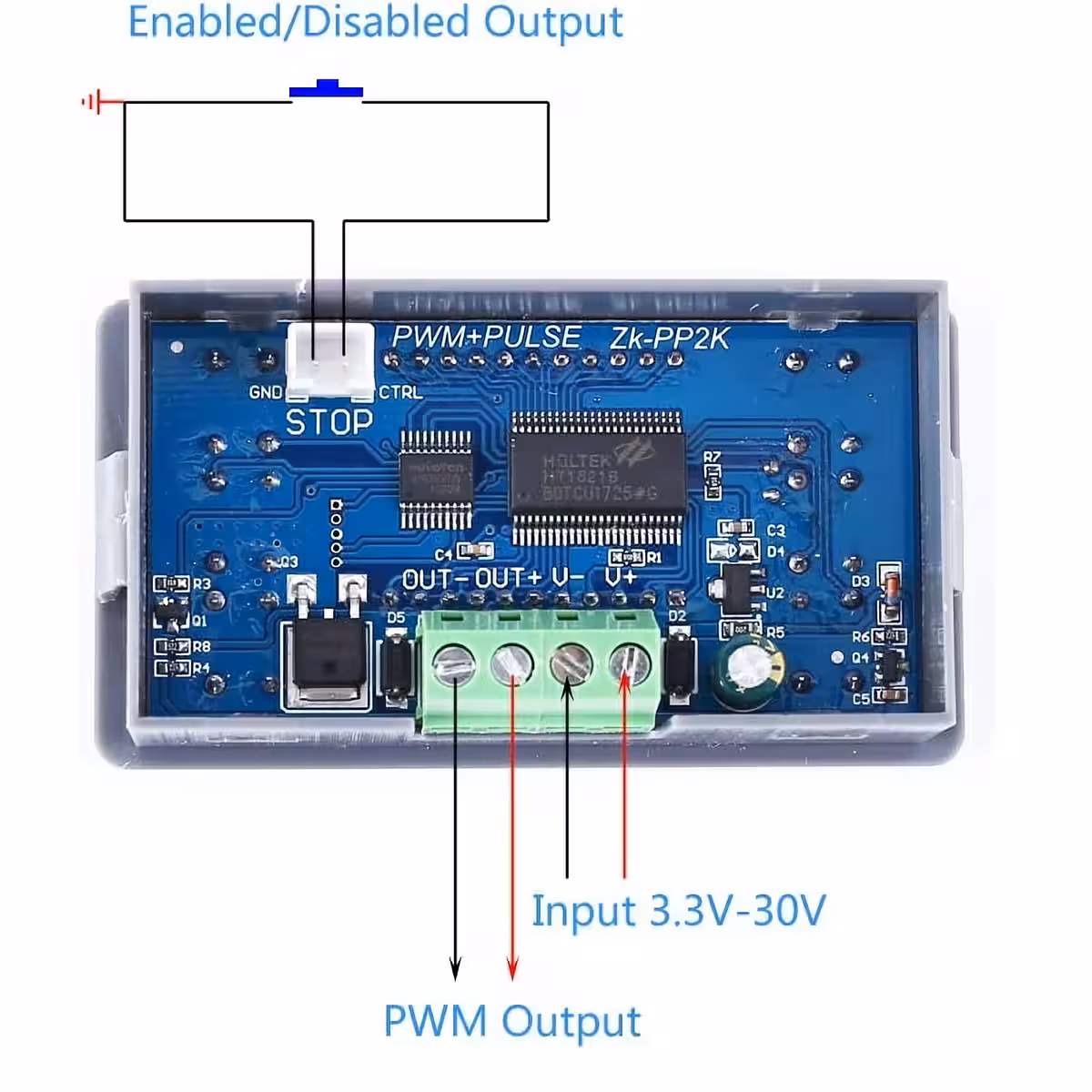

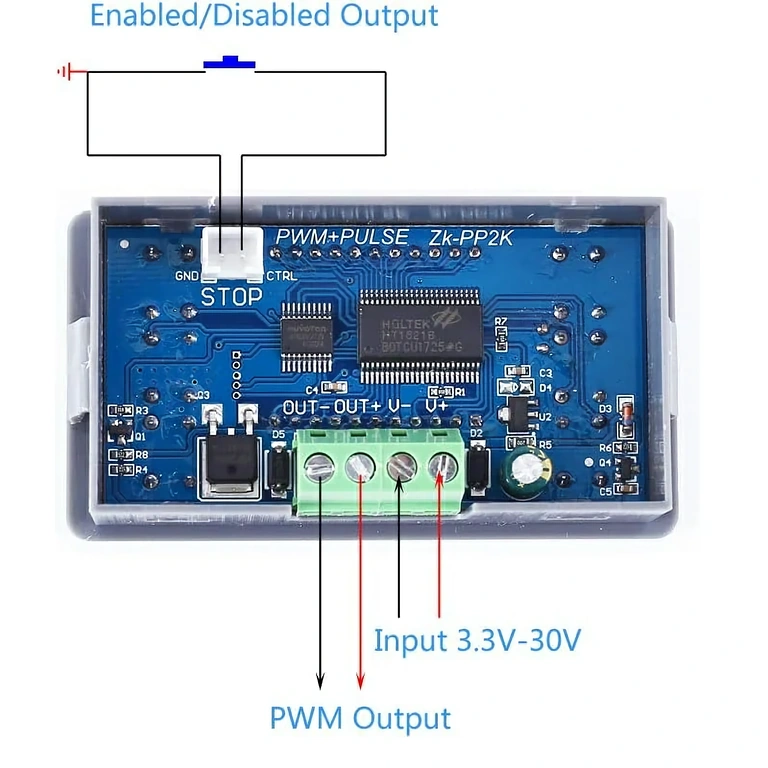

| Tension d’alimentation | 3,3V – 30V DC |
| Tension de travail recommandée | 5V – 24V DC |
| Courant de sortie max. | 8A |
| Plage de fréquence PWM | 1Hz – 150KHz |
| Cycle de service (Duty Cycle) | 0,00% – 100% |
| Largeur impulsion positive / négative | 0,000s – 9999s |
| Délai de démarrage | 0,000s – 9999s |
| Nombre d’impulsions configurable | 1 – 9999 ou Infini (—-) |
| Modes de fonctionnement | PWM (fréquence + duty cycle) / PULSE (timer + impulsions) |
| Température de fonctionnement | −20°C … +85°C |
| Humidité de fonctionnement | 0% – 95% HR (sans condensation) |
| Dimensions | 79 × 43 × 26 mm |
Instructions de programmation et d’utilisation

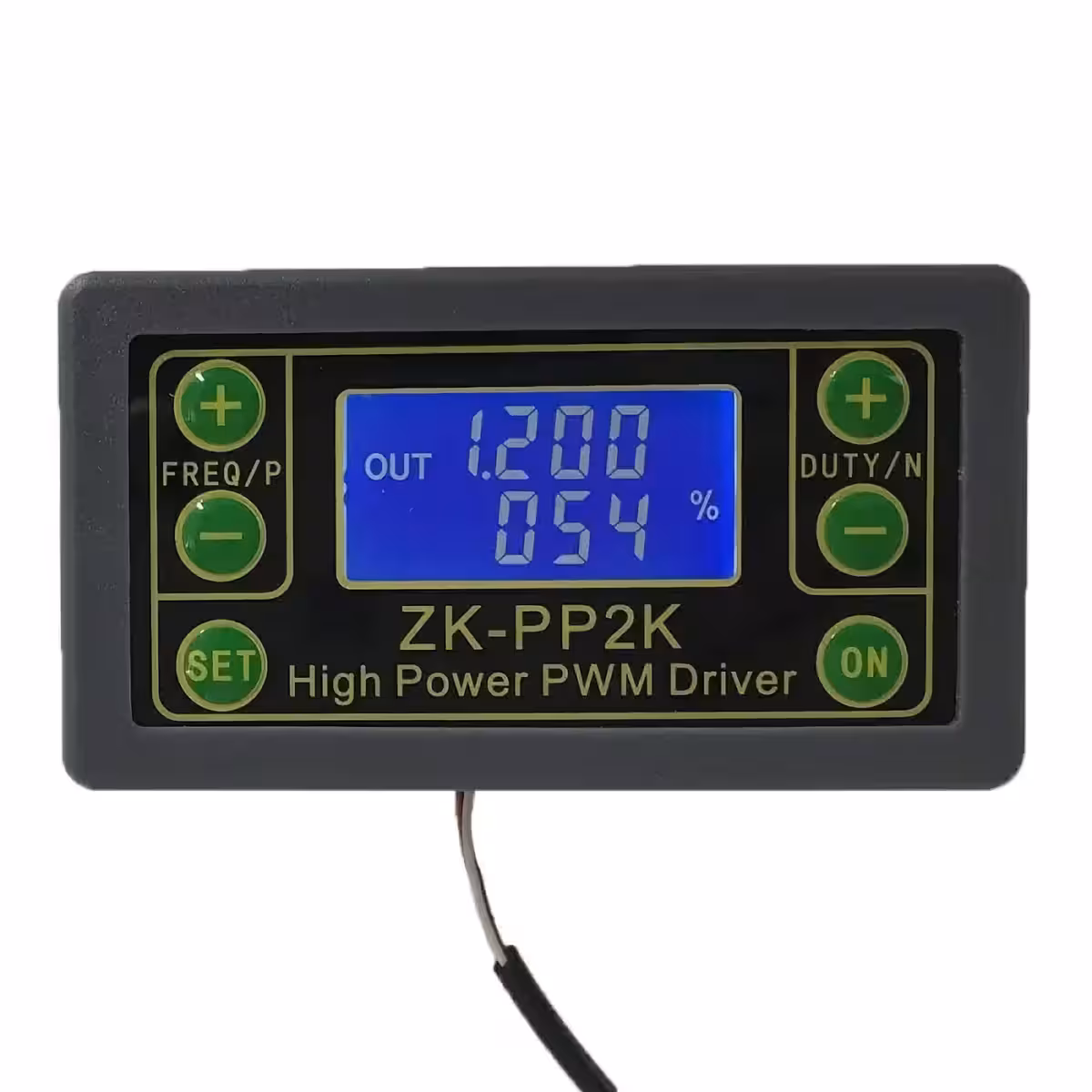

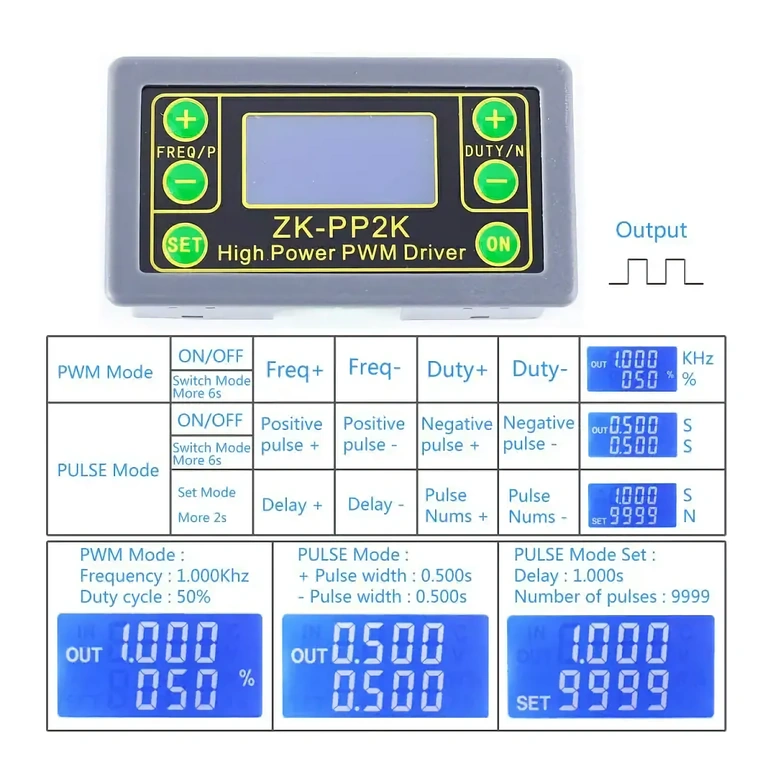

- Mode PWM (par défaut) : Au démarrage, le module est en mode PWM (symbole % affiché). Utilisez les boutons FREQ+/FREQ− pour régler la fréquence (1Hz à 150KHz) et DUTY+/DUTY− pour le cycle de service (0,00% à 100%). Appuyez brièvement sur ON pour activer la sortie — l’indicateur OUT s’allume.
- Passage en mode PULSE : Maintenez le bouton SET enfoncé pendant environ 6 secondes. Le symbole % disparaît : vous êtes en mode PULSE.
- Configuration des impulsions (Mode PULSE) : Utilisez P+/P− pour la largeur de l’impulsion positive et N+/N− pour la largeur de l’impulsion négative (précision de 0,001s).
- Réglage du minuteur et du nombre d’impulsions : Maintenez SET pendant 2 secondes — l’écran affiche SET en bas à gauche. Réglez le délai de démarrage avec P+/P− et le nombre d’impulsions avec N+/N− (la valeur —- correspond à l’infini).
- Démarrage de la séquence : Appuyez brièvement sur ON : le module attend le délai configuré, génère le nombre d’impulsions défini, puis coupe automatiquement la sortie.
- Retour à l’interface PULSE : Maintenez SET pendant 2 secondes depuis le sous-menu du minuteur.
- Retour au mode PWM : Maintenez SET pendant environ 6 secondes depuis le mode PULSE.
Contenu du colis
- 1x Module contrôleur PWM / Générateur de signaux / Minuteur 5V–24V 8A
Questions fréquentes
Peut-il contrôler des moteurs DC directement ?
Oui. Avec une capacité de 8A, le module pilote directement les moteurs DC de petite et moyenne puissance. Pour des moteurs plus gourmands ou des charges fortement inductives, ajoutez un driver MOSFET ou un relais de puissance entre le module et le moteur.
Quelle est la différence entre le mode PWM et le mode PULSE ?
Le mode PWM génère un signal continu, idéal pour varier la vitesse d’un moteur ou l’intensité d’une LED. Le mode PULSE offre un contrôle total sur une séquence précise : nombre d’impulsions, durée, et délai de démarrage. C’est l’outil parfait pour les électrovannes, les automatismes et le comptage de cycles.
Est-il compatible avec les servomoteurs RC à 50Hz ?
Oui. La fréquence étant réglable dès 1Hz, le 50Hz est parfaitement supporté. Pour un contrôle précis de la position, utilisez le mode PULSE avec une largeur d’impulsion comprise entre 1ms et 2ms, ce qui correspond aux standards des servomoteurs.
Les réglages sont-ils perdus en cas de coupure de courant ?
Non. Le module sauvegarde automatiquement la fréquence, le cycle de service, les largeurs d’impulsion et les paramètres du minuteur dans sa mémoire interne. Vous retrouverez vos réglages intacts au redémarrage.
Peut-il servir de variateur pour des rubans LED RGB ?
Oui, pour des rubans monochromes 5V–24V consommant moins de 8A par canal. Pour du RGB, utilisez un module séparé pour chaque canal de couleur afin de les régler indépendamment.
