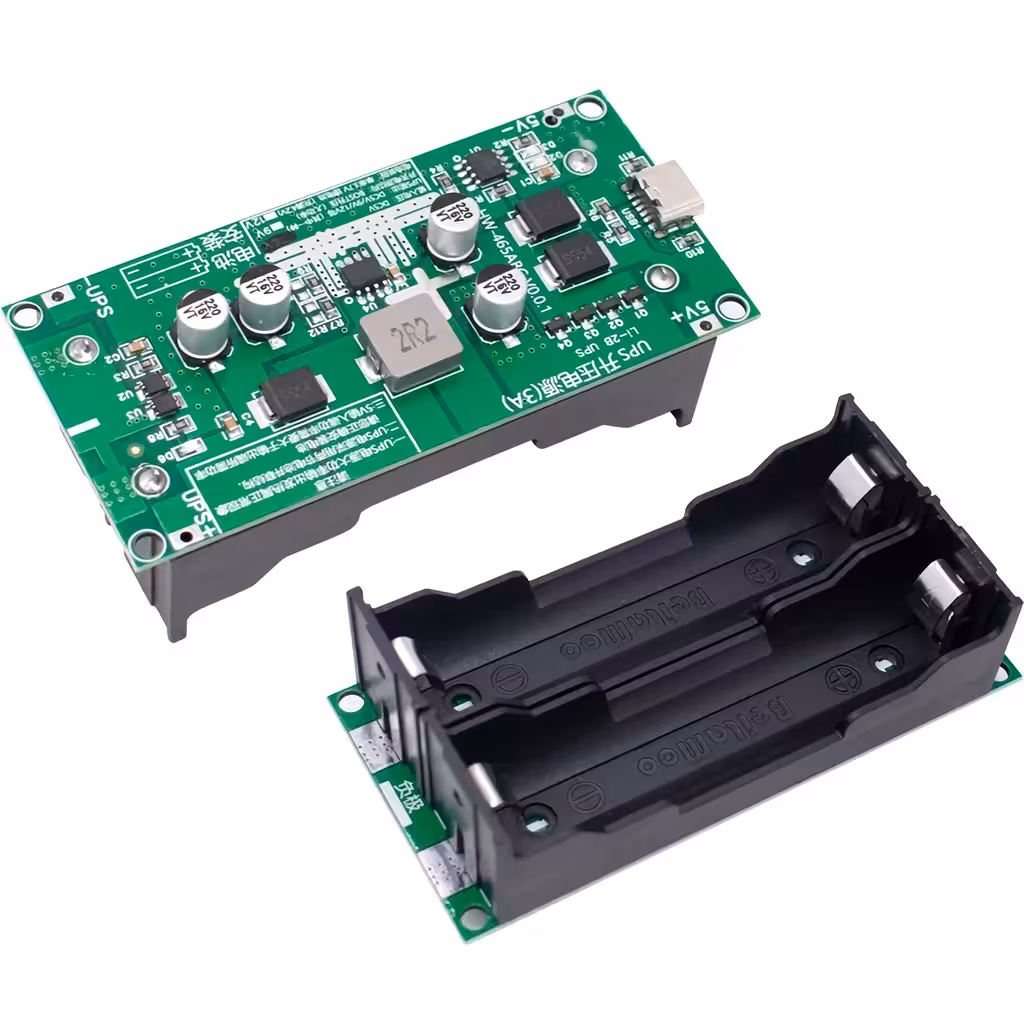

Module UPS Mini 5V/12V – Une alimentation ininterrompue pour vos projets IoT et équipements critiques
Votre Raspberry Pi ou votre routeur a déjà redémarré au pire moment possible ? Ce micro-UPS DC est la solution idéale. Le module UPS Mini assure une commutation instantanée sur batterie — zéro délai, zéro redémarrage — que vous alimentiez un mini-PC, un ESP32 ou une caméra IP 12V.
Note : Les accus 18650 ne sont pas inclus. Utilisez une alimentation 5V d’au moins 2A. Ne connectez jamais la batterie avec une polarité inversée, sous peine de dommages irréversibles.
Pourquoi choisir ce modèle ? (Avantages clés) :
- Commutation sans délai (Zero-delay) — le passage sur batterie est instantané, votre équipement ne détecte aucune coupure et ne redémarre pas.
- Deux versions adaptées à vos besoins — 5V/3A pour Raspberry Pi, Arduino, ESP32 et modules IoT ; 12V/1.2A pour routeurs, caméras IP et contrôleurs industriels.

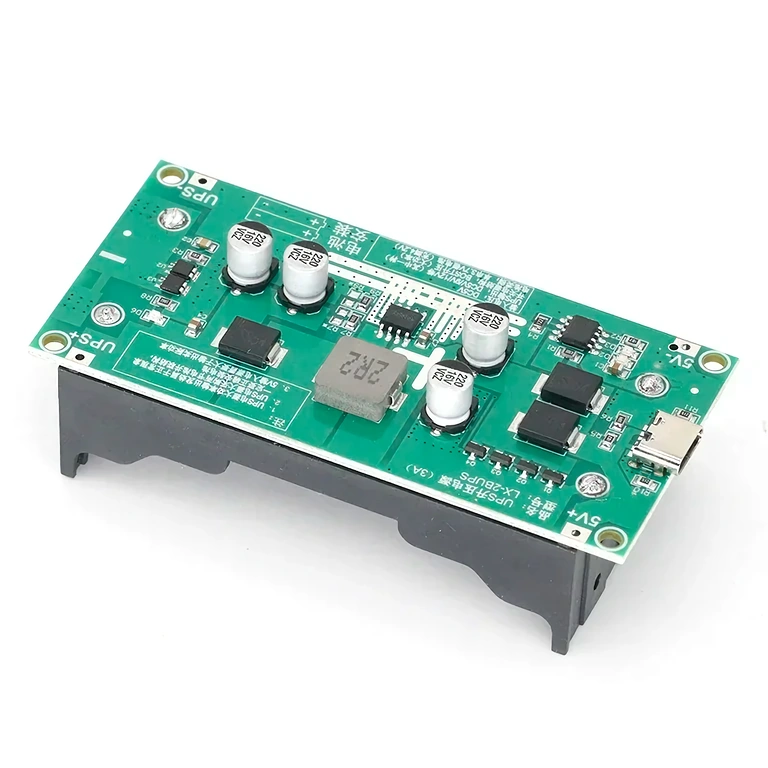

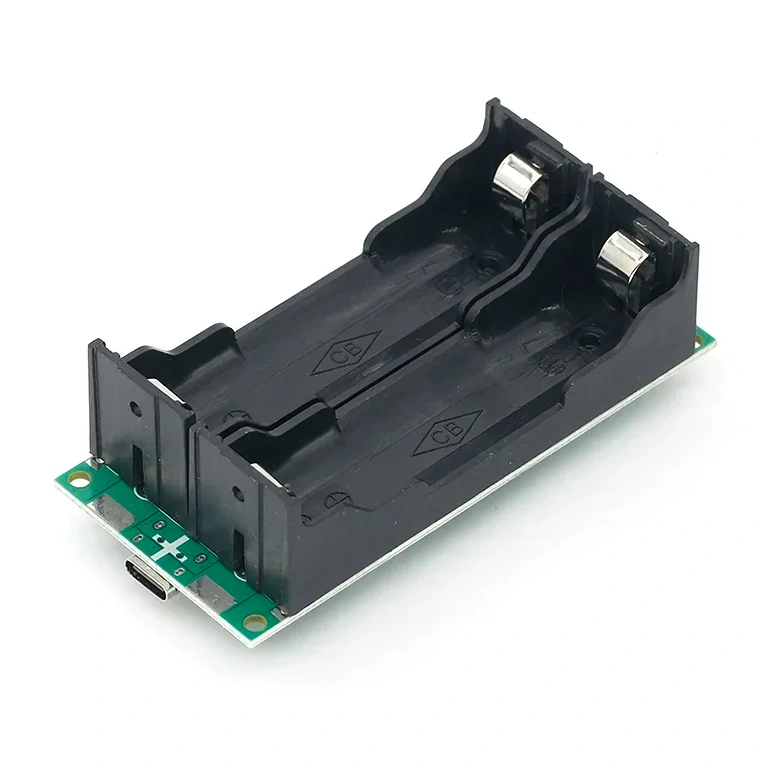

- Supporte 1 ou 2 accus 18650 en parallèle — doublez votre autonomie en utilisant deux cellules.

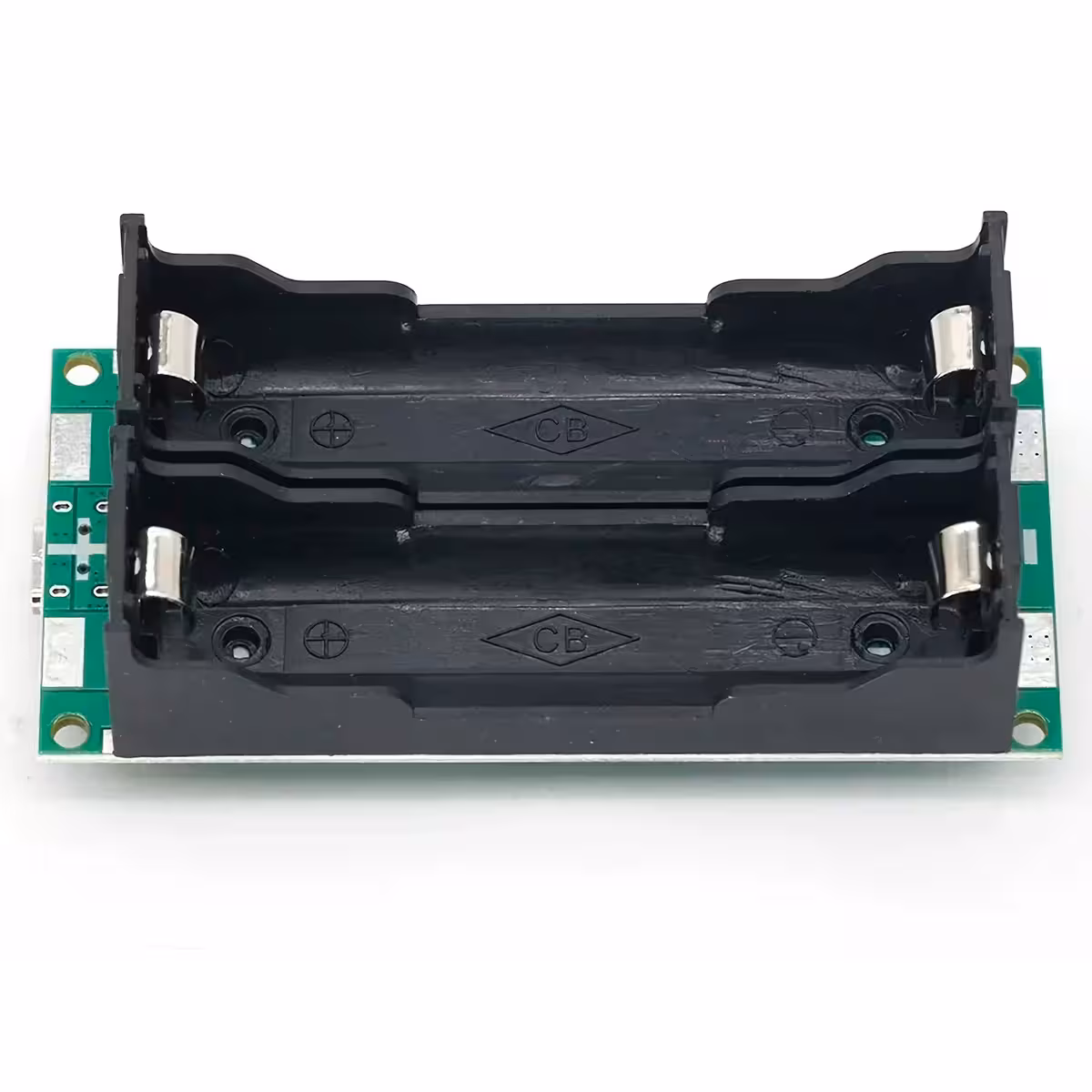

- Entrée USB-C jusqu’à 3A — un courant supérieur au Micro-USB pour une charge plus rapide et une stabilité optimale sous forte charge.
- Efficacité booster jusqu’à 96 % — puissance nominale de 15W, avec des pointes à 20W et des pertes d’énergie minimales.
- Protections Li-Ion complètes — protection intégrée contre la décharge excessive, la surcharge, les courts-circuits et la surchauffe.

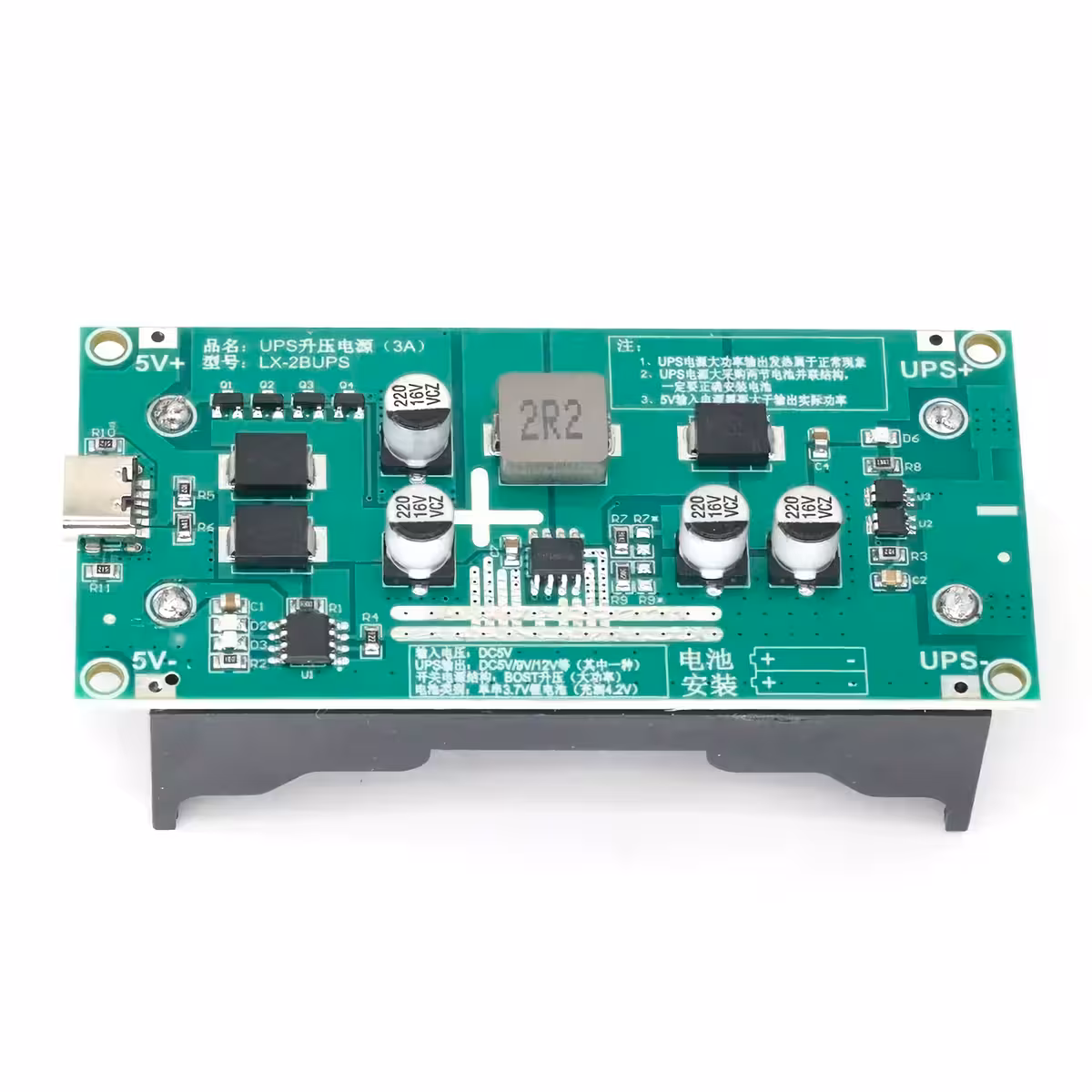

- Pads de soudure 5V+/5V- — intégration directe sur vos PCB personnalisés sans connecteurs externes.

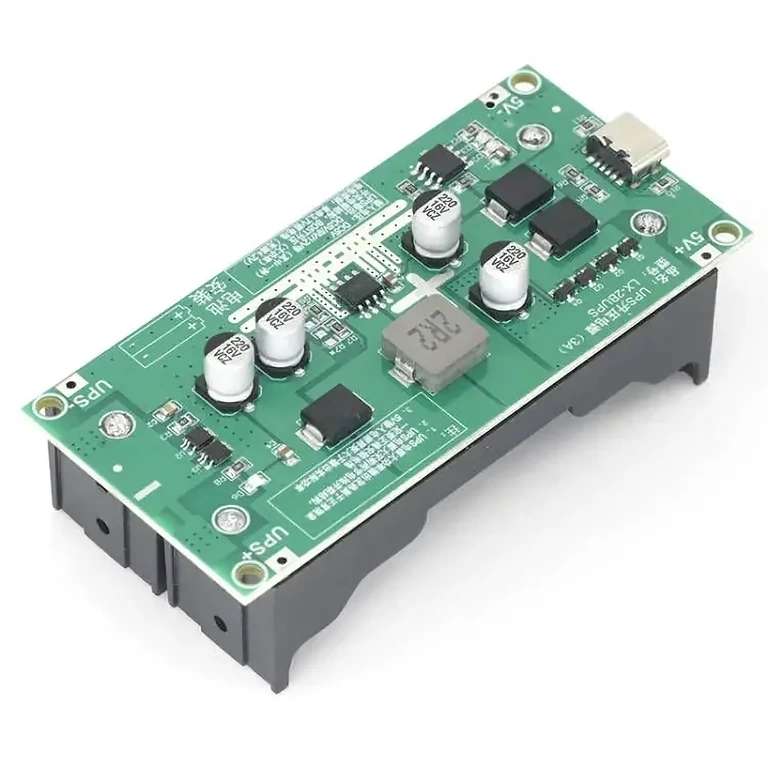

- Format compact : 88 × 41 × 22 mm — s’intègre facilement dans n’importe quel boîtier, sur rail DIN ou rack DIY.
Détails et Performances
Ce module fonctionne comme un UPS DC transparent : tant que la source externe est présente, il alimente votre appareil tout en chargeant simultanément la batterie à 4,2V (tension standard pour les cellules Li-Ion 18650). En cas de coupure de courant, la commutation sur batterie s’effectue sans aucune interruption perceptible, protégeant ainsi vos équipements.
La version 5V/3A est optimisée pour Raspberry Pi, ESP32, Arduino et tout module IoT 5V. La version 12V/1.2A est parfaite pour les routeurs, caméras IP et contrôleurs nécessitant une tension stable de 12V. Les deux variantes acceptent une entrée via connecteur USB-C ou directement via des pads à souder pour une flexibilité maximale.
Attention : en cas de charge proche de la puissance maximale, le module peut chauffer. Assurez-vous de prévoir une ventilation adéquate dans votre boîtier.
| Paramètre | UPS Mini 5V | UPS Mini 12V |
|---|---|---|
| Tension de sortie | 5V DC | 12V DC |
| Courant de sortie max. | 3A | 1.2A |
| Puissance nominale | 15W | 15W |
| Puissance de crête | 20W | 18–20W |
| Efficacité booster | jusqu’à 96 % | |
| Entrée alimentation | USB-C / pads 5V+ 5V- | |
| Courant d’entrée max. | 3A | |
| Batteries compatibles | Li-Ion 18650 – 1 ou 2 unités en parallèle | |
| Tension de charge | 4.2V | |
| Type de commutation | Instantanée / Zero delay | |
| Protections actives | Court-circuit, décharge, surcharge, température | |

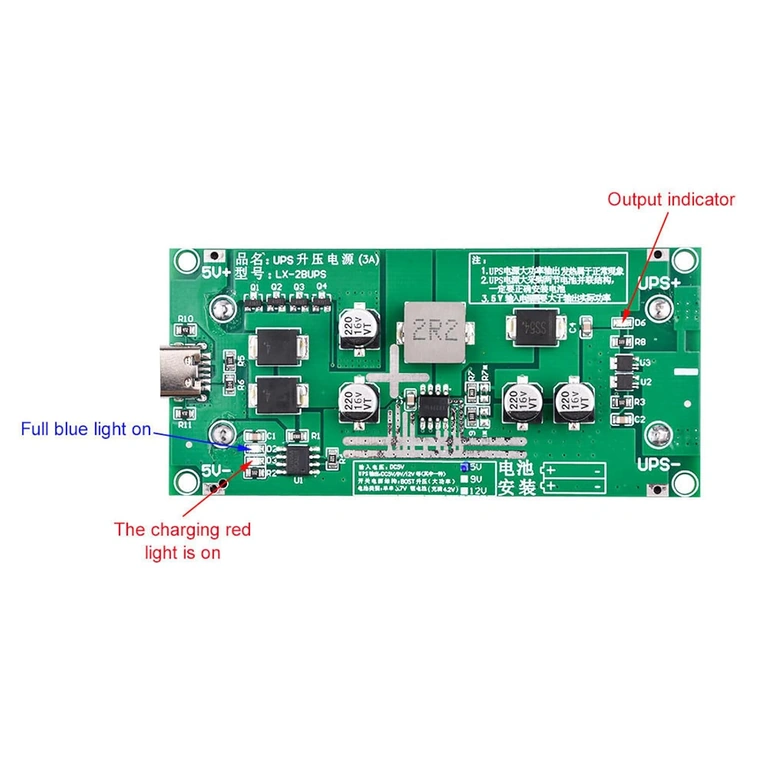

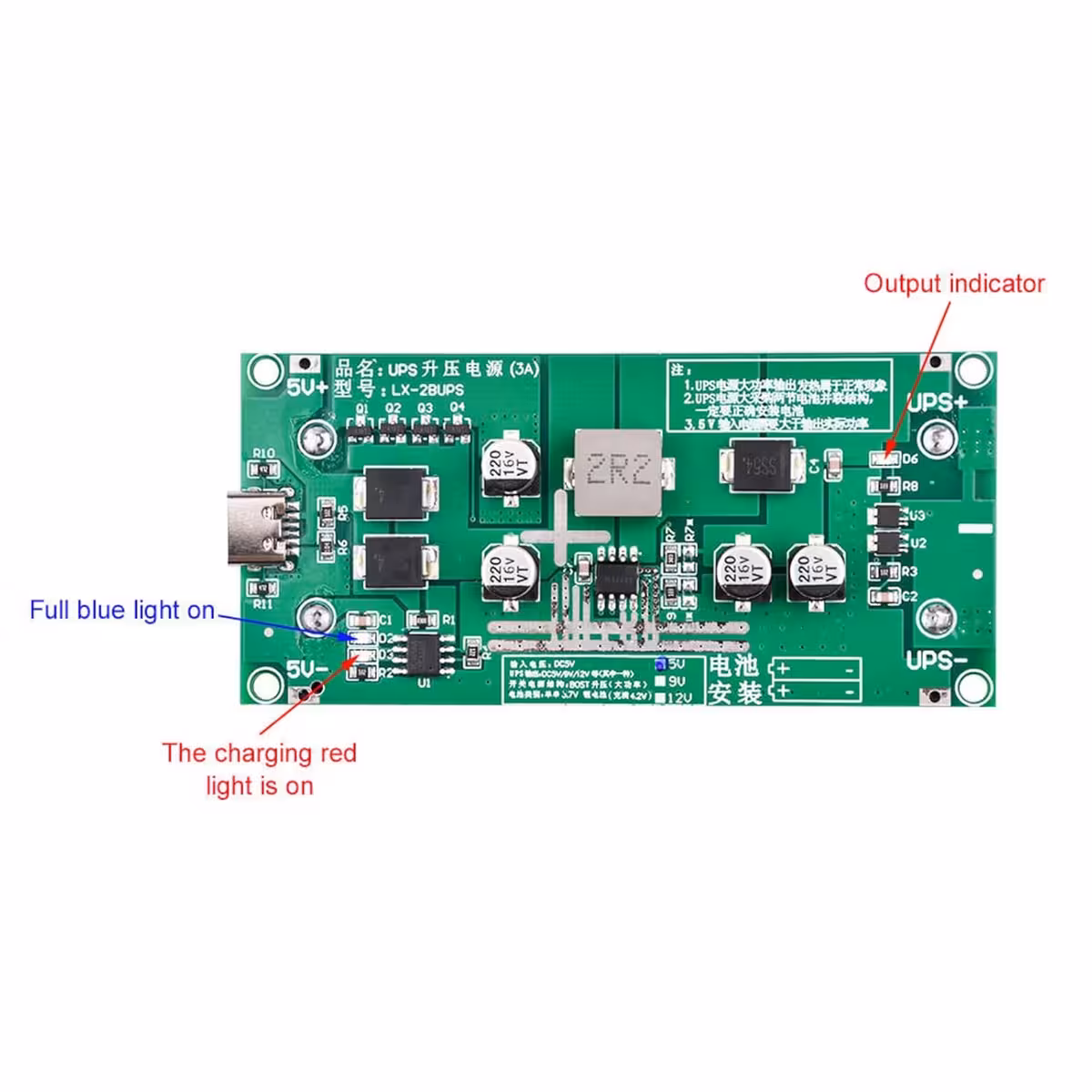

| Indicateur LED | Rouge = charge active / Vert = batterie chargée | |
| Consommation à vide | ≈ 25mA | |

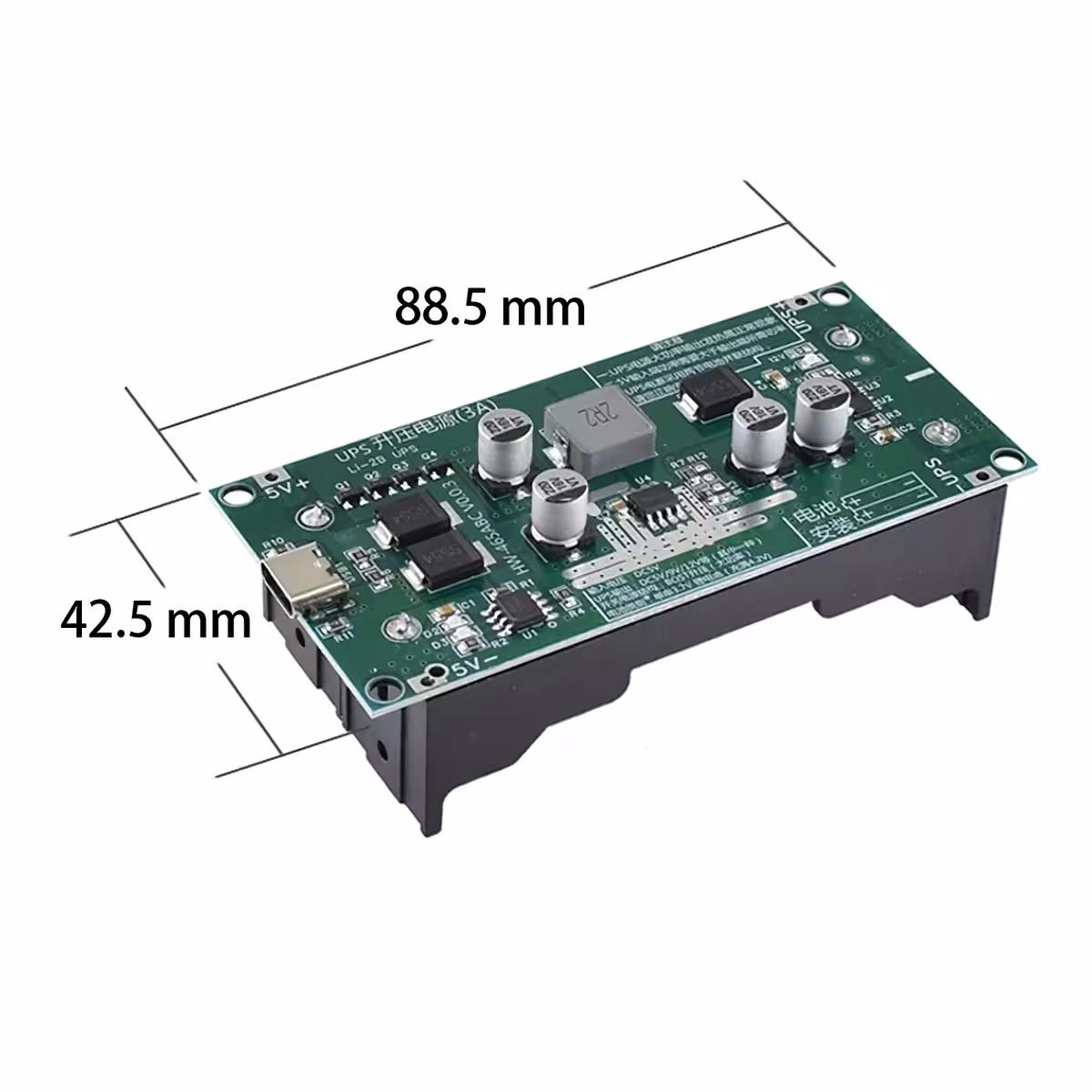

| Dimensions | 88 × 41 × 22 mm | |
Contenu du colis
- 1x Module UPS Mini DC-DC (version sélectionnée : 5V/3A ou 12V/1.2A)
Questions fréquentes
Quelle version choisir : 5V ou 12V ?
Si vous alimentez un Raspberry Pi, Arduino, ESP32 ou un module IoT, choisissez la version 5V/3A. Si votre équipement est un routeur, une caméra IP ou un contrôleur industriel, optez pour la version 12V/1.2A.
Combien d’accus 18650 sont nécessaires ?
Le module fonctionne avec 1 ou 2 cellules 18650 en parallèle. Avec deux cellules, l’autonomie est environ doublée. Les accus ne sont pas inclus et doivent être achetés séparément.
L’équipement redémarre-t-il lors d’une coupure ?
Non. La commutation est de type zero delay : la transition entre la source externe et la batterie est instantanée, sans aucune coupure détectable par l’appareil connecté.
Quelle alimentation est requise ?
Une alimentation 5V avec au moins 2A via USB-C. Si vous utilisez 2 accus en charge simultanée avec une forte consommation, nous recommandons une alimentation 5V/3A.
Puis-je intégrer le module sur un PCB personnalisé ?
Oui. En plus du port USB-C, le module dispose de pads à souder 5V+ et 5V- pour une intégration directe dans vos propres circuits.
