Module abaisseur (Step-Down) 600W DC 12-80V – réglage précis CV/CC, haute efficacité
Besoin d’abaisser la tension d’une source de 24V, 48V ou 72V vers une valeur précise pour votre équipement ? Ce module abaisseur réglable de 600W vous offre un contrôle total sur la tension et le courant de sortie, avec un affichage en temps réel des valeurs. Fiable et performant, il élimine les fluctuations pour une alimentation stable.
Note : La tension de sortie maximale est égale à la tension d’entrée × 0,8 (ex: pour 60V en entrée, la sortie maximale est de 48V). Ce module n’est pas compatible avec les batteries 72V. Pour la recharge de batteries, l’ajout d’une diode est fortement recommandé afin d’éviter tout courant inverse.
Pourquoi choisir ce module abaisseur ? (Avantages clés) :
- Réglage indépendant CV/CC — ajustez la tension (2,5V–50V) et le courant (0–20A) séparément, idéal pour les charges exigeantes au démarrage ou en phase de charge.

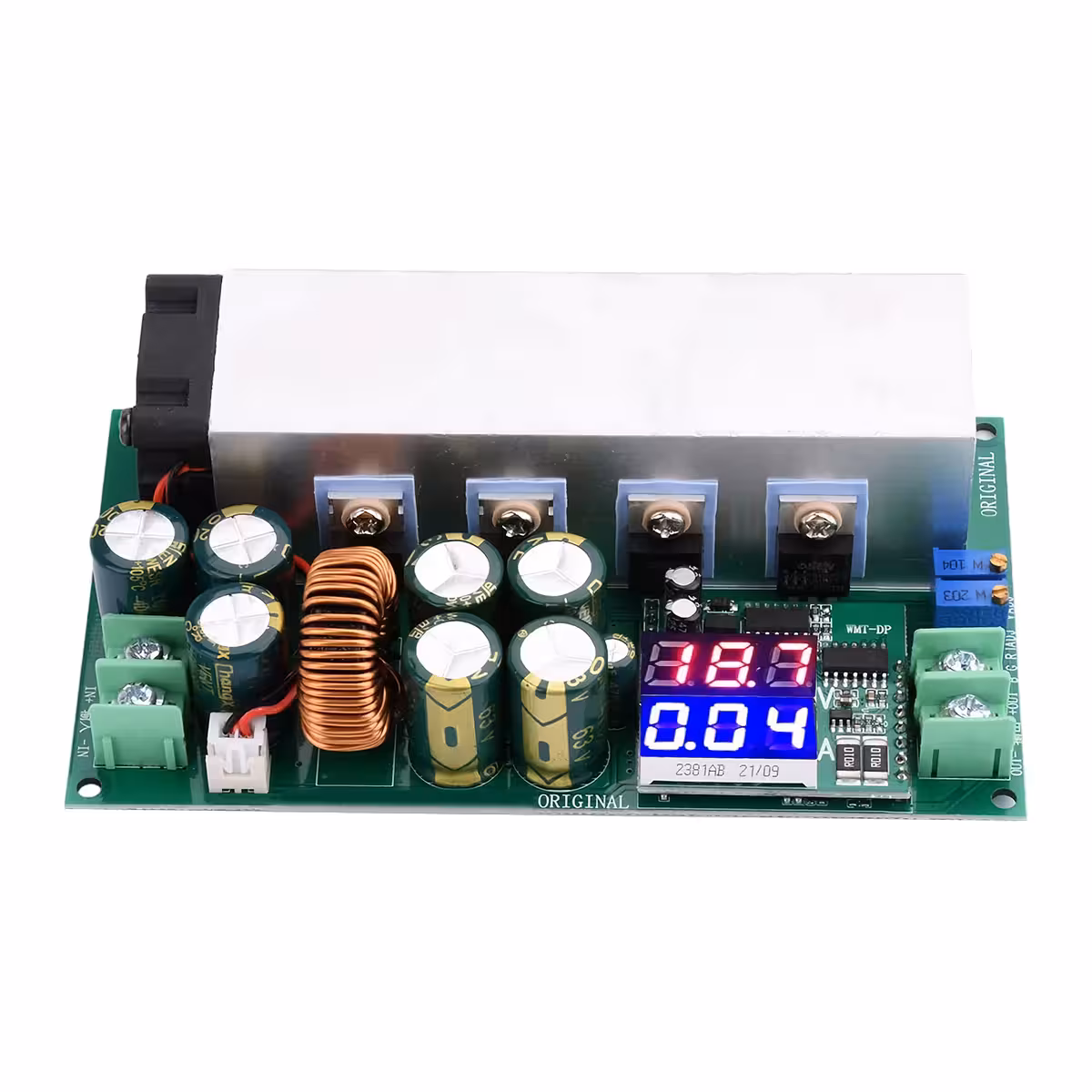

- Affichage numérique double — visualisez simultanément la tension et le courant de sortie sans recourir à un multimètre.
- Rendement ≥93% — à 600W, cela représente moins de 42W de pertes thermiques, contre 90–120W pour un convertisseur standard.
- Protection automatique à 25A — le circuit limite le courant en cas de surcharge pour protéger vos composants.
- Protection contre l’inversion de polarité — le module reste intact en cas de branchement inversé.
- Plage de température étendue : -40°C à +85°C — fonctionnement stable, même dans des environnements difficiles.
- Format compact : 125×70×32mm — s’intègre facilement dans tous vos projets.
Détails et performances
Ce convertisseur utilise une topologie buck (abaisseur) à découpage haute fréquence, garantissant une tension de sortie stable malgré les variations de charge. Les potentiomètres VADJ (tension) et IADJ (limite de courant) permettent un réglage précis et indépendant. Trois indicateurs LED offrent un retour visuel immédiat : bleu (CV sans charge), vert (courant actif) et rouge (mode CC actif).
| Paramètre | Valeur / Détail |
|---|---|
| Tension d’entrée | DC 12V – 80V (incompatible avec batterie 72V) |
| Tension de sortie | 2,5V – 50V réglable (max = Vin × 0,8) |
| Courant de sortie max | 20A (protection auto à 25A) |
| Puissance maximale | 600W |
| Rendement | ≥ 93% |
| Affichage | Numérique – tension et courant simultanés |
| Mode de fonctionnement | CV (tension constante) / CC (courant constant) |
| Protections intégrées | Surcharge (25A), inversion de polarité |
| Température de service | -40°C – +85°C |
| Température de stockage | -20°C – +50°C |
| Humidité relative | 65% ± 20% |

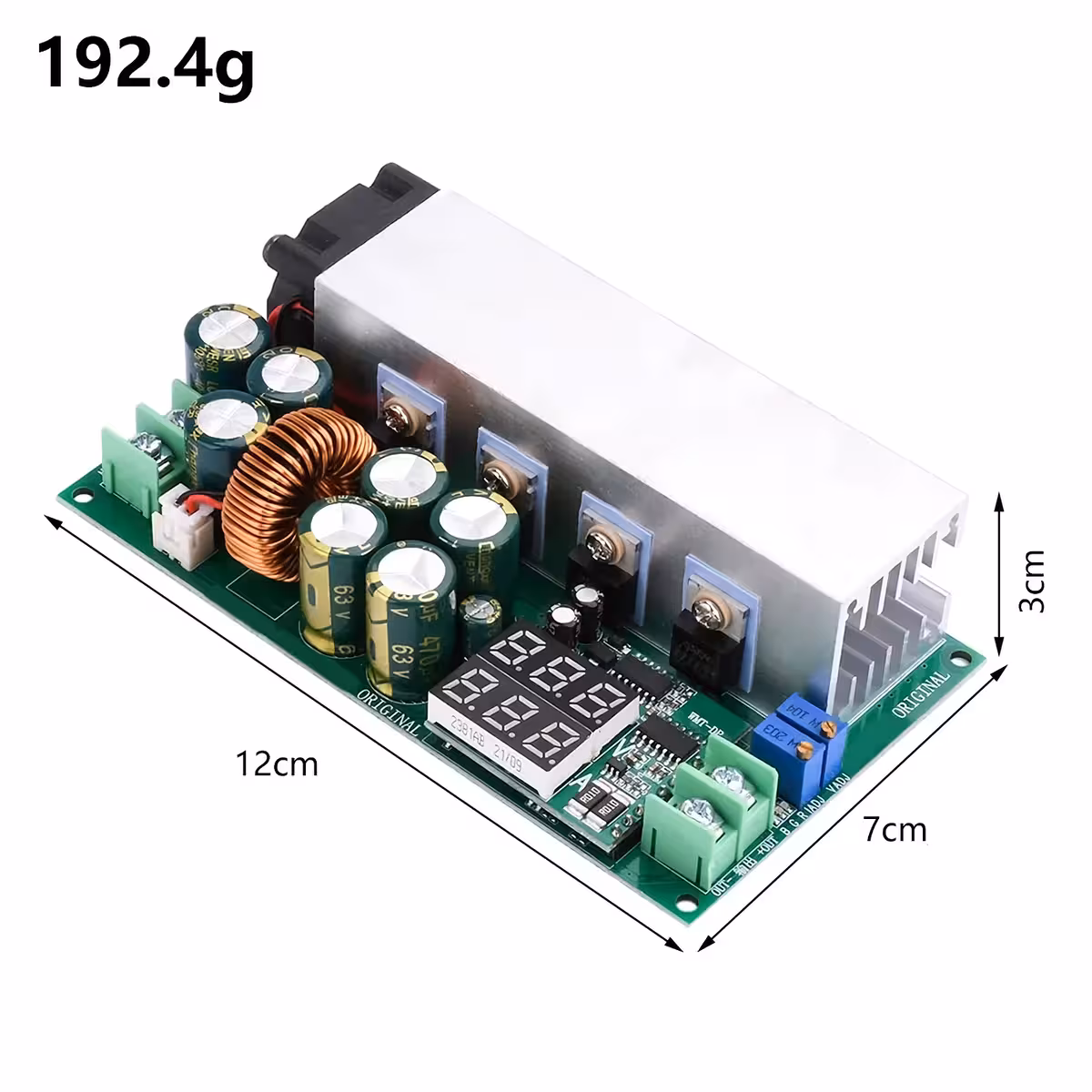

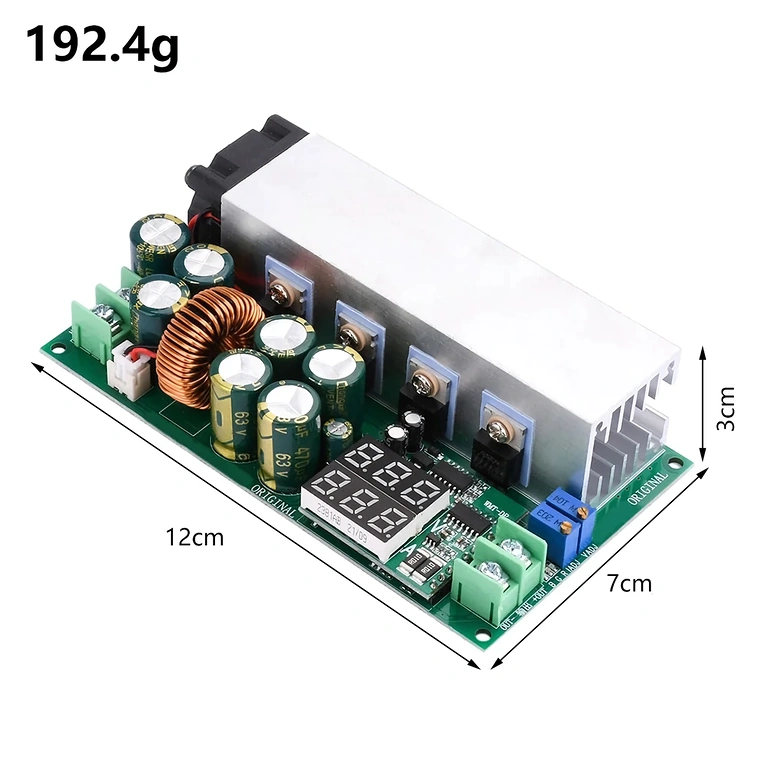

| Dimensions | 125mm × 70mm × 32mm |

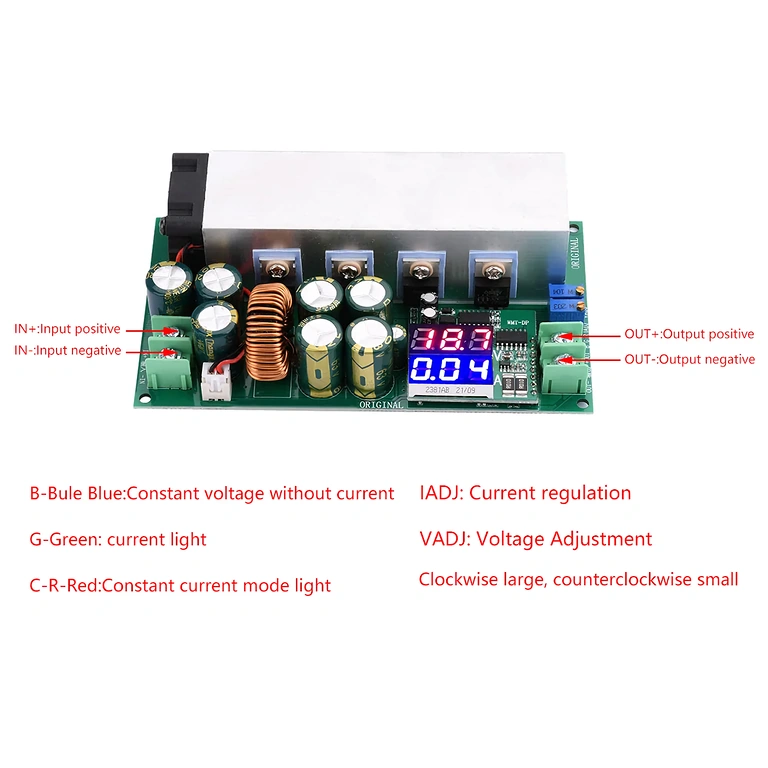

Instructions d’utilisation

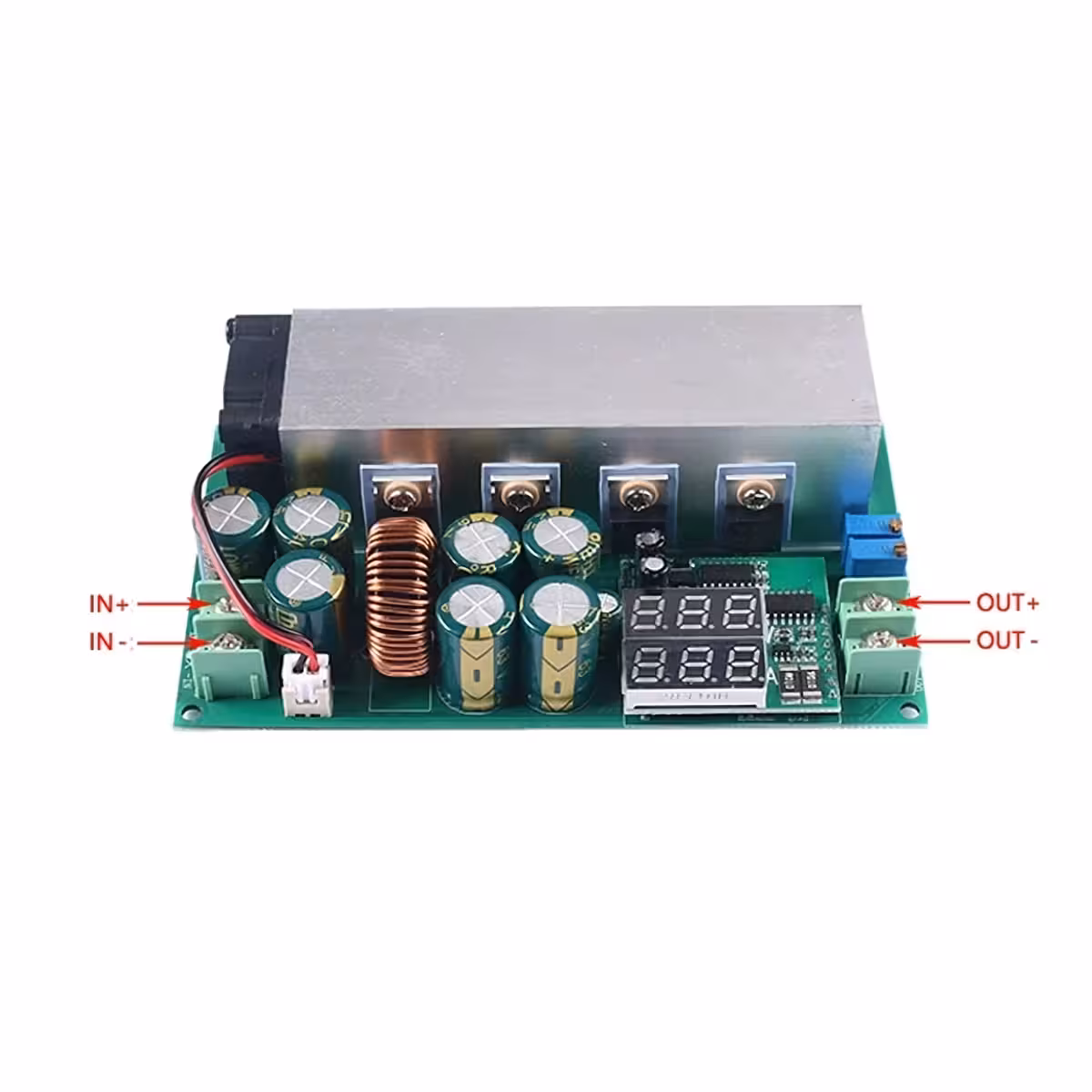

- Connectez la source d’alimentation aux bornes IN+ et IN-, en respectant la polarité (DC 12V–80V).
- Connectez la charge aux bornes OUT+ et OUT-.
- Réglez la tension de sortie via le potentiomètre VADJ (sens horaire pour augmenter).
- Réglez la limite de courant via le potentiomètre IADJ (sens horaire pour augmenter).
- Surveillez les LED : bleu = mode CV ; vert = courant actif ; rouge = mode CC.
- Pour la charge de batteries : installez impérativement une diode sur la ligne de sortie pour bloquer le courant inverse.
Contenu du colis
- 1× Module abaisseur DC 12-80V 20A 600W avec affichage numérique
Questions fréquentes
Puis-je utiliser une batterie 72V en entrée ?
Non. Une batterie 72V peut générer des pics de tension dépassant les limites de sécurité du module. La tension d’entrée doit être strictement comprise entre 12V et 80V.
Quelle est la tension de sortie max avec 60V en entrée ?
48V. La formule est : tension de sortie max = tension d’entrée × 0,8.
Convient-il aux batteries Li-Ion ou LiPo ?
Oui, le mode CC est parfait pour la phase de charge. L’ajout d’une diode en sortie est obligatoire pour protéger le module contre le courant inverse de la batterie.
Un refroidissement supplémentaire est-il nécessaire ?
Pour des charges supérieures à 400–450W, l’ajout d’un dissipateur ou d’un ventilateur est fortement recommandé pour prolonger la durée de vie du module. À 600W, un refroidissement actif est indispensable.
