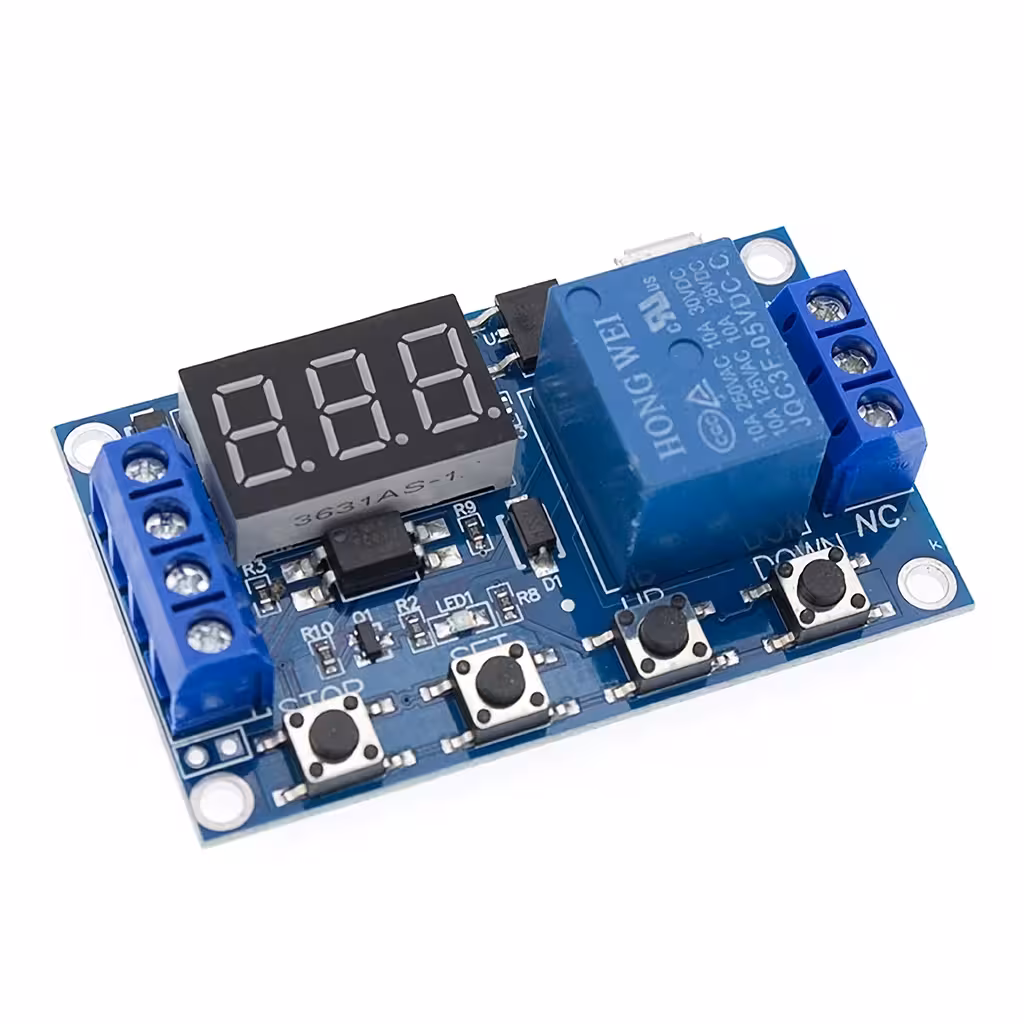

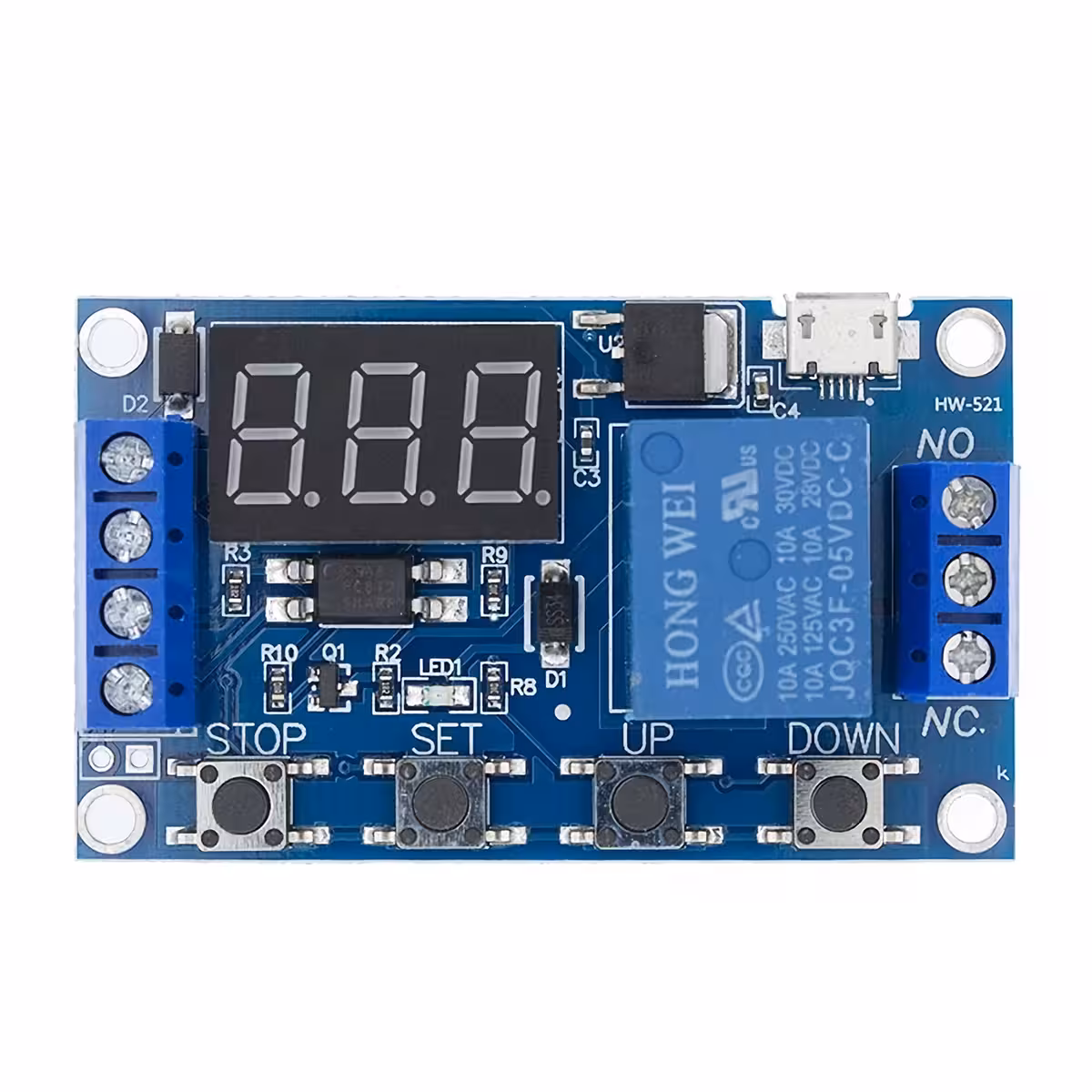

Module relais temporisé programmable avec afficheur — commutation précise de 0,1 seconde à 999 minutes
Besoin de déclencher une pompe après exactement 30 secondes, de cycler une ventilation à intervalles réguliers ou d’envoyer un signal de durée précise depuis un Arduino ? Sans temporisateur dédié, on finit souvent par bricoler des solutions instables. Ce module relais temporisé programmable avec afficheur résout ce problème efficacement, grâce à ses quatre modes configurables et une plage de temporisation réglable de 0,1 seconde à 999 minutes.
Note : Les contacts du relais sont passifs et exposés. Le câblage sur du 220V AC doit impérativement être réalisé par une personne qualifiée.
Pourquoi choisir ce modèle ? (Avantages clés) :
- Isolation par optocoupleur — les circuits de commande et de puissance sont totalement isolés électriquement, protégeant ainsi votre Arduino ou PLC contre les pics de tension des charges inductives.
- 4 modes de fonctionnement (P1–P4) — d’une simple impulsion de durée fixe à des cycles ON/OFF répétitifs avec un nombre de répétitions configurable, sans aucune ligne de code supplémentaire.
- Résolution réglable en trois paliers — basculez entre 0,1s, 1s et 1min d’une simple pression, sans avoir à réinitialiser vos autres paramètres.
- Afficheur numérique avec compte à rebours — visualisez en temps réel le temps écoulé ou restant, ainsi que l’état du relais.
- Mémoire permanente — tous vos réglages sont sauvegardés automatiquement en cas de coupure de courant, quel que soit le nombre de redémarrages.
- Alimentation polyvalente — connectez-le via MicroUSB 5V (depuis une batterie externe ou un chargeur) ou via les borniers 6–30V DC pour une intégration en milieu industriel.
- Format compact (62 × 38 × 17 mm) — s’intègre facilement dans n’importe quel boîtier DIY ou tableau de commande sans encombrement inutile.

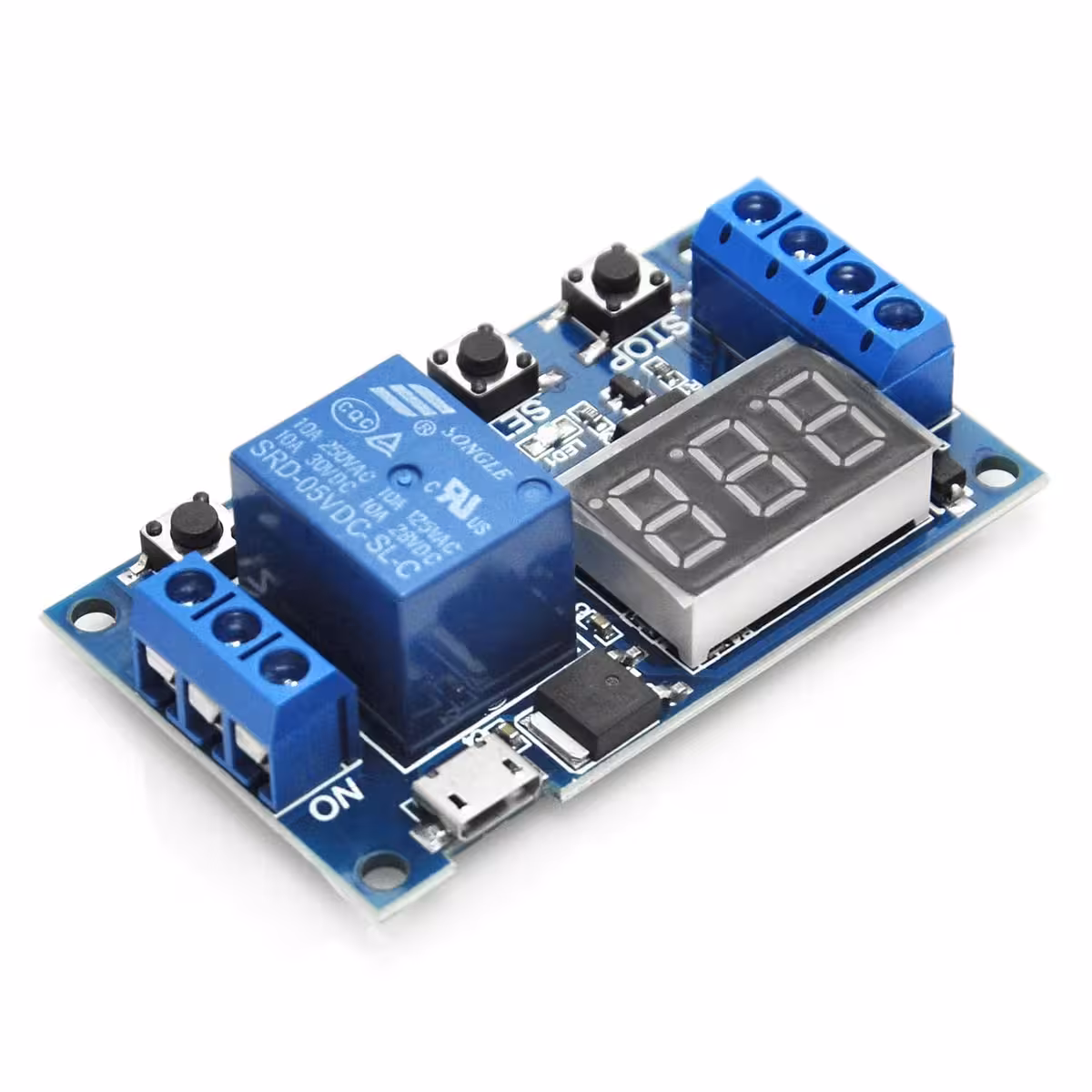

Détails et Performances
Le relais de 5A supporte des charges allant jusqu’à 30V DC ou 220V AC — idéal pour les petits moteurs, pompes, électrovannes ou équipements domestiques de puissance moyenne. L’isolation par optocoupleur est un atout majeur dans les environnements soumis à des perturbations électriques : votre microcontrôleur est ainsi protégé contre les retours de tension générés par la charge commutée.
Les quatre modes programmables (P1–P4) couvrent une large gamme de scénarios sans nécessiter de logique externe. Le paramètre LOP dans le mode P3 permet de définir le nombre de cycles ON/OFF — réglé sur 0, le cycle tourne en boucle indéfiniment. Le bouton STOP agit comme un arrêt d’urgence instantané, indépendamment de l’état du minuteur.
| Paramètre | Valeur / Détail |
|---|---|
| Tension d’alimentation | 5V MicroUSB ou 6–30V DC via borniers |
| Signal de déclenchement (trigger) | Niveau haut (High Level) 3–24V DC |
| Type d’isolation | Optocoupleur |
| Courant de commutation max. | 5A sous 30V DC ou 220V AC |
| Plage de temporisation | 0,1 s – 999 min |
| Résolution temporelle | 0,1 s / 1 s / 1 min (via position décimale) |
| Modes de fonctionnement | P1 – Impulsion ON, P2 – Temporisation puis ON, P3 – Cycle ON/OFF, P4 – Maintien puis temporisation |
| Affichage | Numérique, compte à rebours / incrémentation + témoin d’état relais |
| Mémoire des paramètres | Permanente (sauvegarde après coupure d’alimentation) |

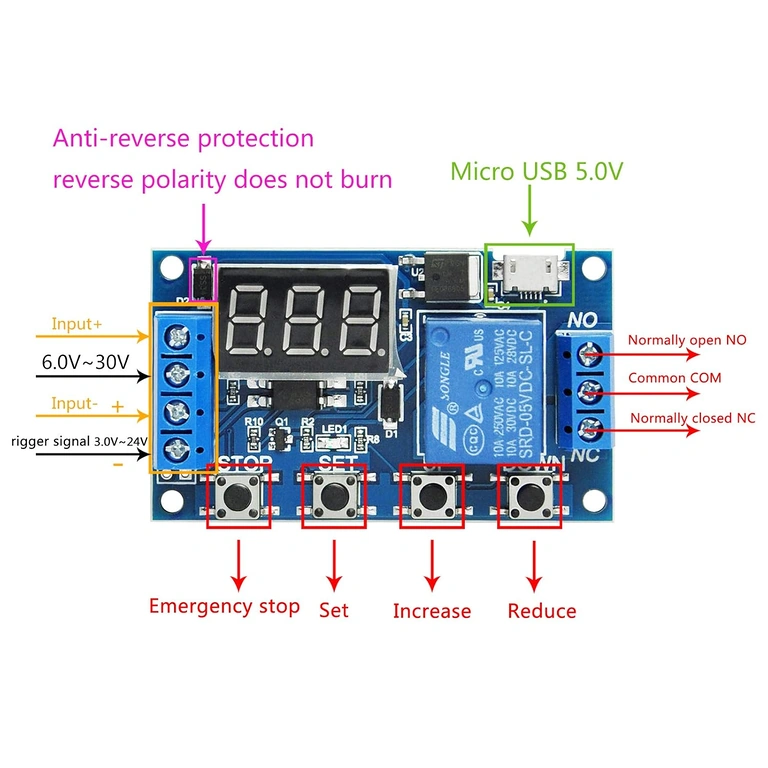

| Boutons de contrôle | SET / UP / DOWN / STOP |
| Dimensions | 62 × 38 × 17 mm |
Instructions de programmation et d’utilisation

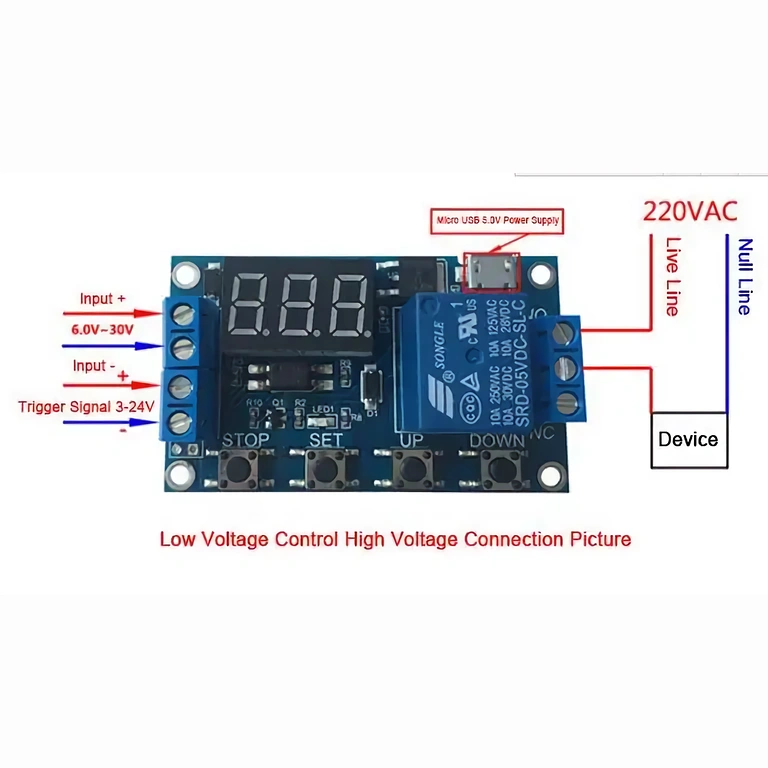

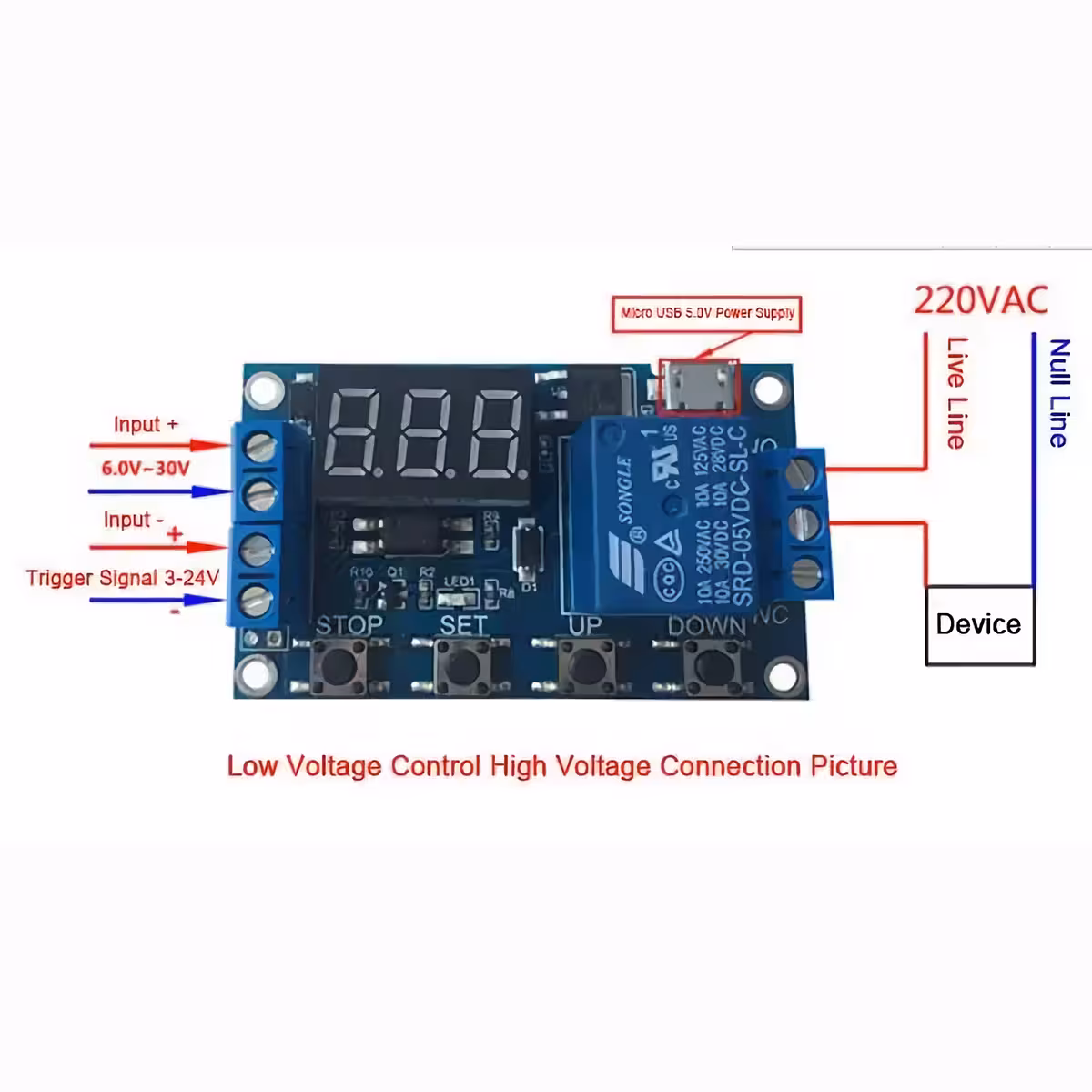

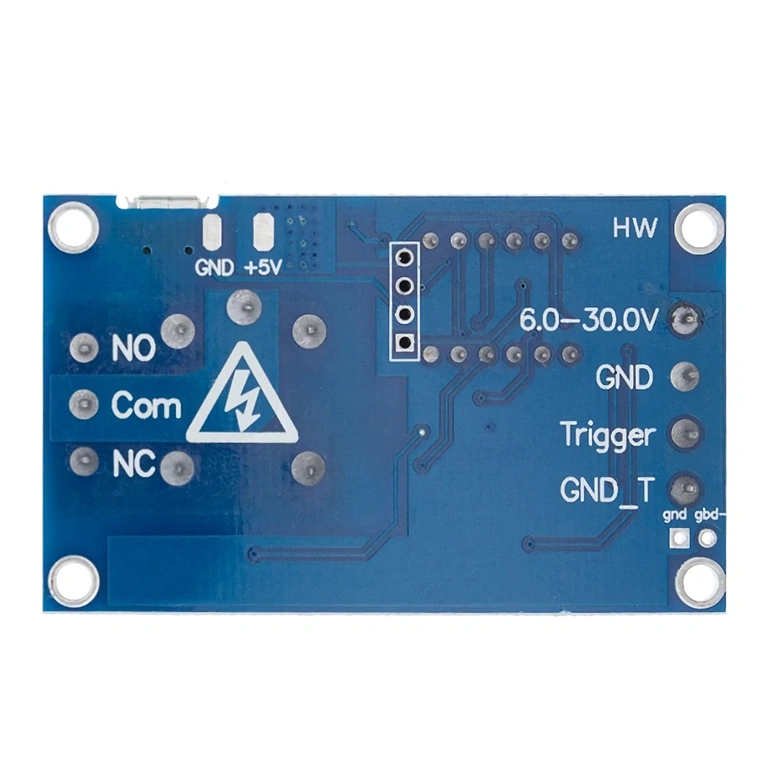

- Connectez l’alimentation : 5V MicroUSB ou 6–30V DC sur les borniers. L’afficheur s’allume immédiatement pour confirmer la mise sous tension.
- Maintenez le bouton SET enfoncé pendant 2 secondes pour accéder au menu de sélection des modes.
- Utilisez les boutons UP et DOWN pour naviguer entre les modes P1, P2, P3 et P4. Appuyez brièvement sur SET pour accéder aux paramètres du mode choisi (OP, CL, LOP).
- Pour modifier la résolution temporelle, appuyez brièvement sur le bouton STOP dans le menu de réglage — la virgule décimale se déplace entre les positions 0.1s / 1s / 1min. Exemple : la valeur 03.2 correspond à 3,2 secondes.
- Une fois les valeurs saisies, maintenez SET pendant 2 secondes pour enregistrer la configuration et revenir à l’interface principale. Les paramètres sont stockés durablement.
- Le bouton STOP sur l’interface principale permet de basculer manuellement l’état du relais (ON/OFF) et sert d’arrêt d’urgence à tout moment.
Contenu du colis
- 1× Module relais temporisé programmable avec afficheur numérique

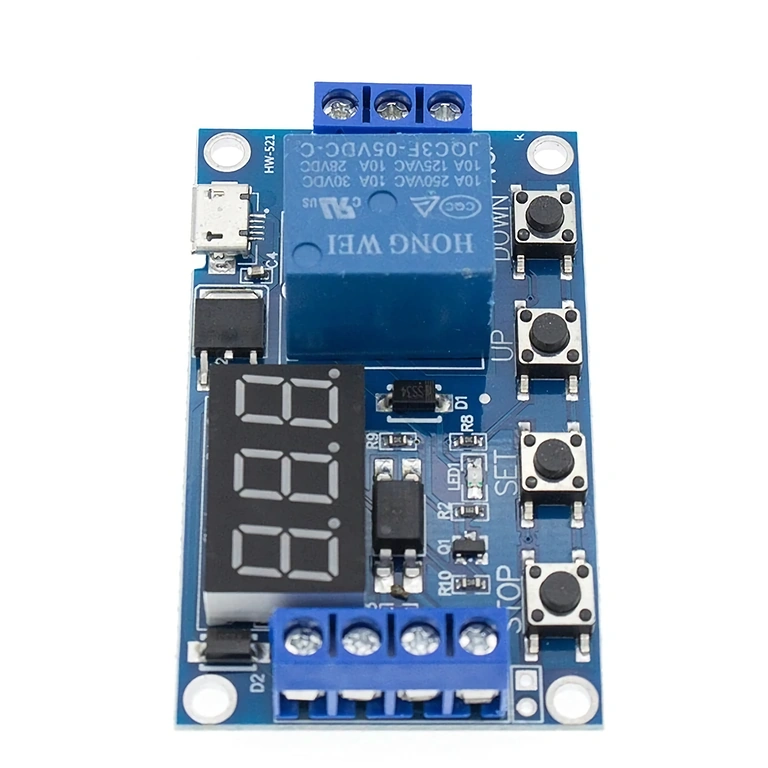

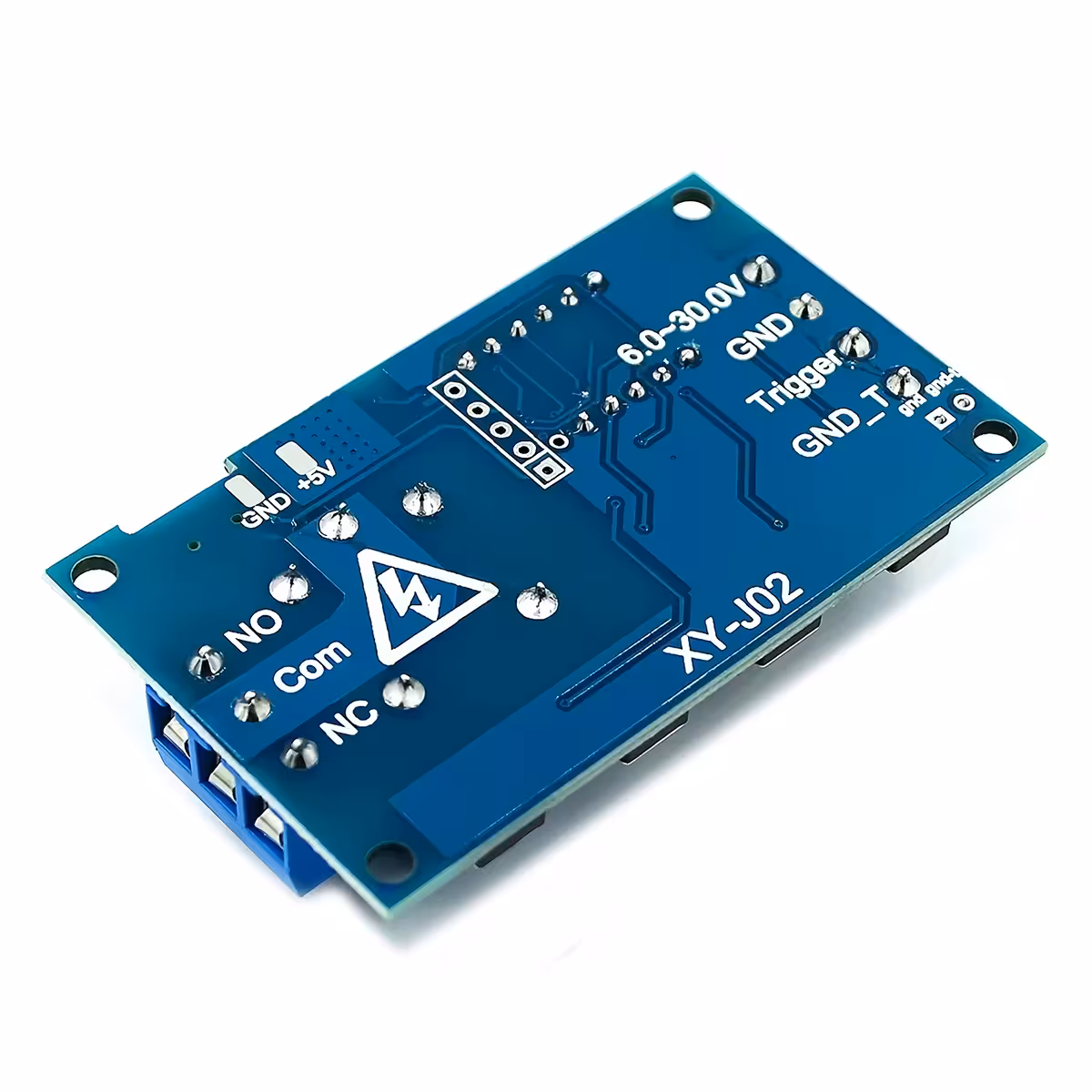

- Borniers pour alimentation et sortie relais (pré-montés)
- Port MicroUSB pour alimentation 5V alternative
Questions fréquentes
Puis-je alimenter le module via une batterie externe (power bank) en MicroUSB ?
Oui. Le port MicroUSB accepte le standard 5V — n’importe quelle batterie externe ou chargeur de smartphone convient parfaitement, ce qui est très pratique pour les projets nomades ou les tests rapides.
Quelles charges le relais peut-il commuter en toute sécurité ?
Le relais supporte jusqu’à 5A sous 30V DC ou 220V AC. Pour les moteurs ou pompes présentant un courant d’appel élevé, nous recommandons l’utilisation d’un contacteur externe : le relais du module servira alors uniquement de signal de commande.
Une broche 3,3V d’un ESP32 peut-elle déclencher le module ?
Oui. L’entrée de déclenchement accepte des signaux High Level entre 3V et 24V DC. Les broches numériques 3,3V ou 5V d’un Arduino, ESP32 ou Raspberry Pi peuvent donc activer le module directement, sans composants additionnels.
Que deviennent les réglages en cas de coupure de courant ?
Rien n’est perdu. Le module intègre une mémoire permanente : le mode sélectionné, les durées OP/CL et le nombre de cycles LOP sont conservés, même après une coupure prolongée.
Comment fonctionne le mode P3 et comment limiter le nombre de cycles ?
Le mode P3 exécute un cycle automatique ON/OFF répétitif. Le paramètre LOP définit le nombre de répétitions (0 signifie un cycle infini). P3.1 démarre via un signal externe, tandis que P3.2 démarre automatiquement dès la mise sous tension.
