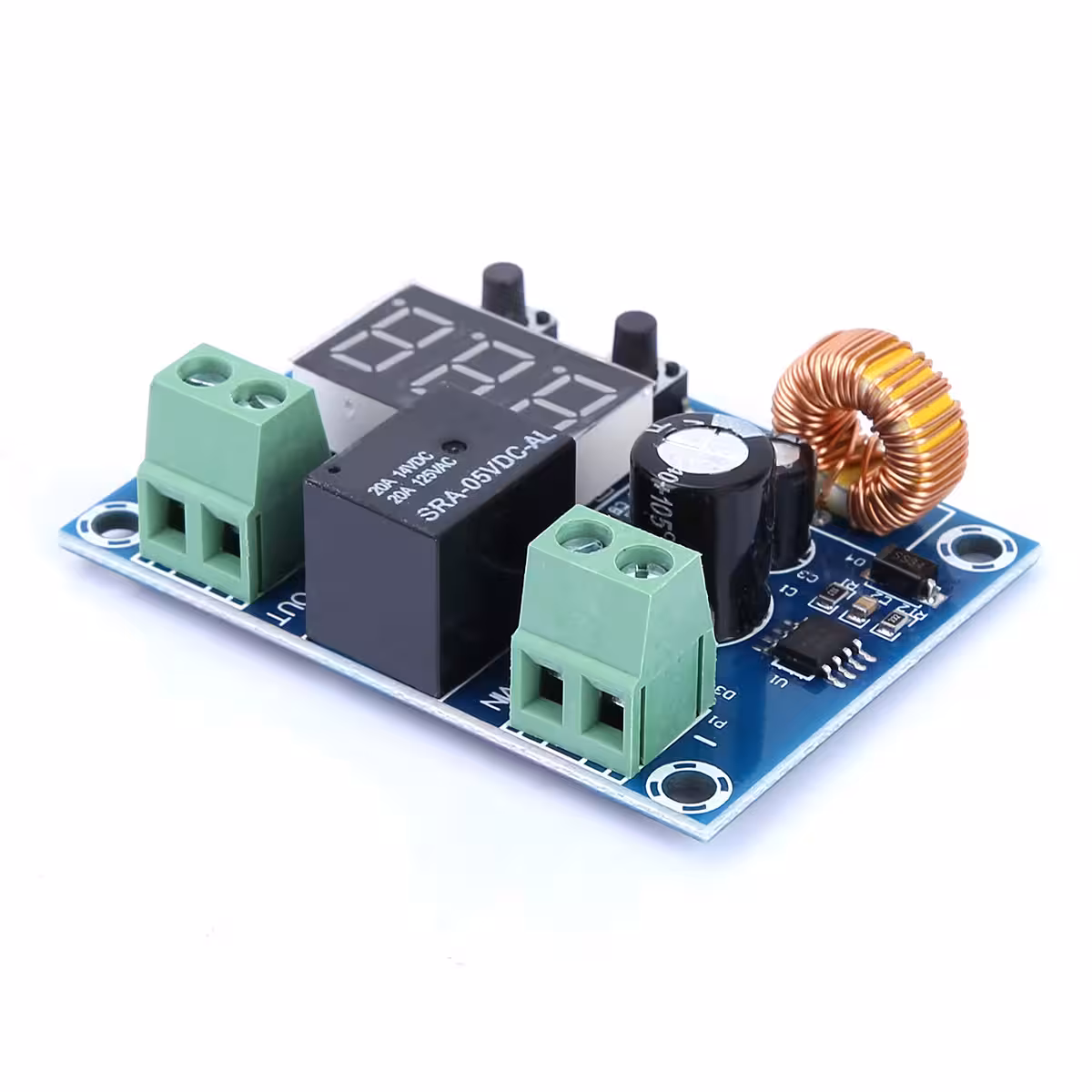

Module de protection contre la décharge de batterie 12V–36V — arrêt et réactivation automatiques pour une tranquillité totale
Une batterie déchargée en profondeur ne retrouve jamais sa pleine capacité initiale. Que ce soit dans un camping-car, un bateau, un système solaire hors réseau ou un véhicule immobilisé, on s’en rend souvent compte trop tard. Ce module de protection intervient avant que les dommages ne surviennent : il déconnecte automatiquement vos appareils lorsque la tension chute sous le seuil défini et rétablit l’alimentation dès que la tension remonte, sans aucune intervention de votre part.
Note : Ce dispositif ne convertit pas la tension — la tension de sortie est identique à la tension d’entrée. Le courant maximal supporté est de 10A.
Pourquoi choisir ce modèle ? (Avantages clés) :
- Arrêt et réactivation entièrement automatiques — les fonctions Auto Power-Off et Auto Reconnect fonctionnent sans surveillance ; idéal pour les systèmes autonomes sur plusieurs jours
- Précision de réglage de 0.1V — définissez vos seuils avec exactitude (ex: 11.5V ou 22.8V) ; indispensable pour les batteries LiFePO4 et Li-Ion qui nécessitent des plages de tension strictes
- Compatibilité native 12V, 24V et 36V DC — un seul module pour vos batteries de voiture, parcs solaires ou packs Li-Ion, sans aucune modification matérielle
- Hystérésis configurable — évitez les cycles de commutation rapides qui usent prématurément le relais ; ajustez la différence de réactivation selon les besoins spécifiques de votre installation
- Consommation propre inférieure à 1.5W — une gestion énergétique optimisée
Détails et performances

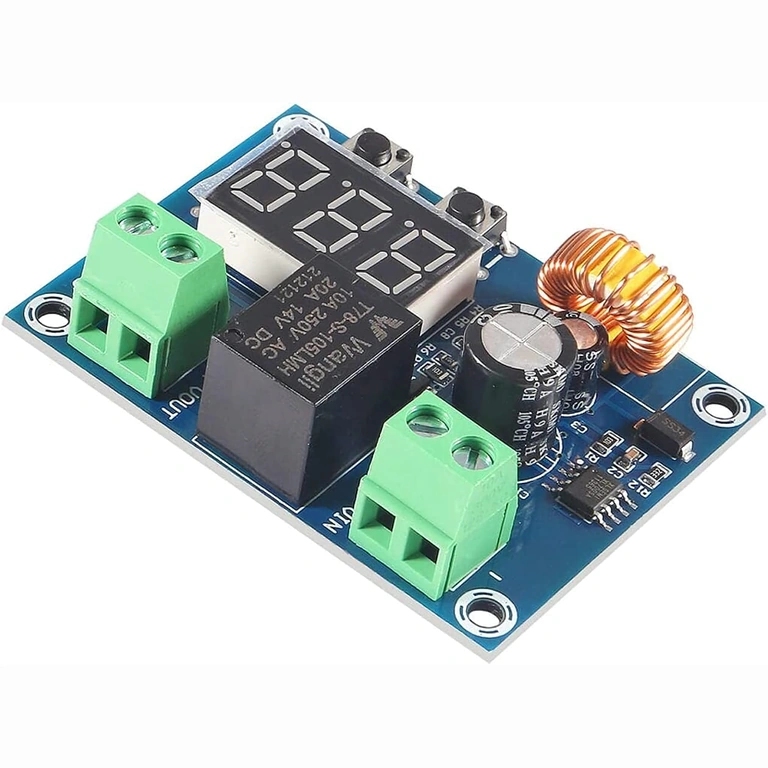

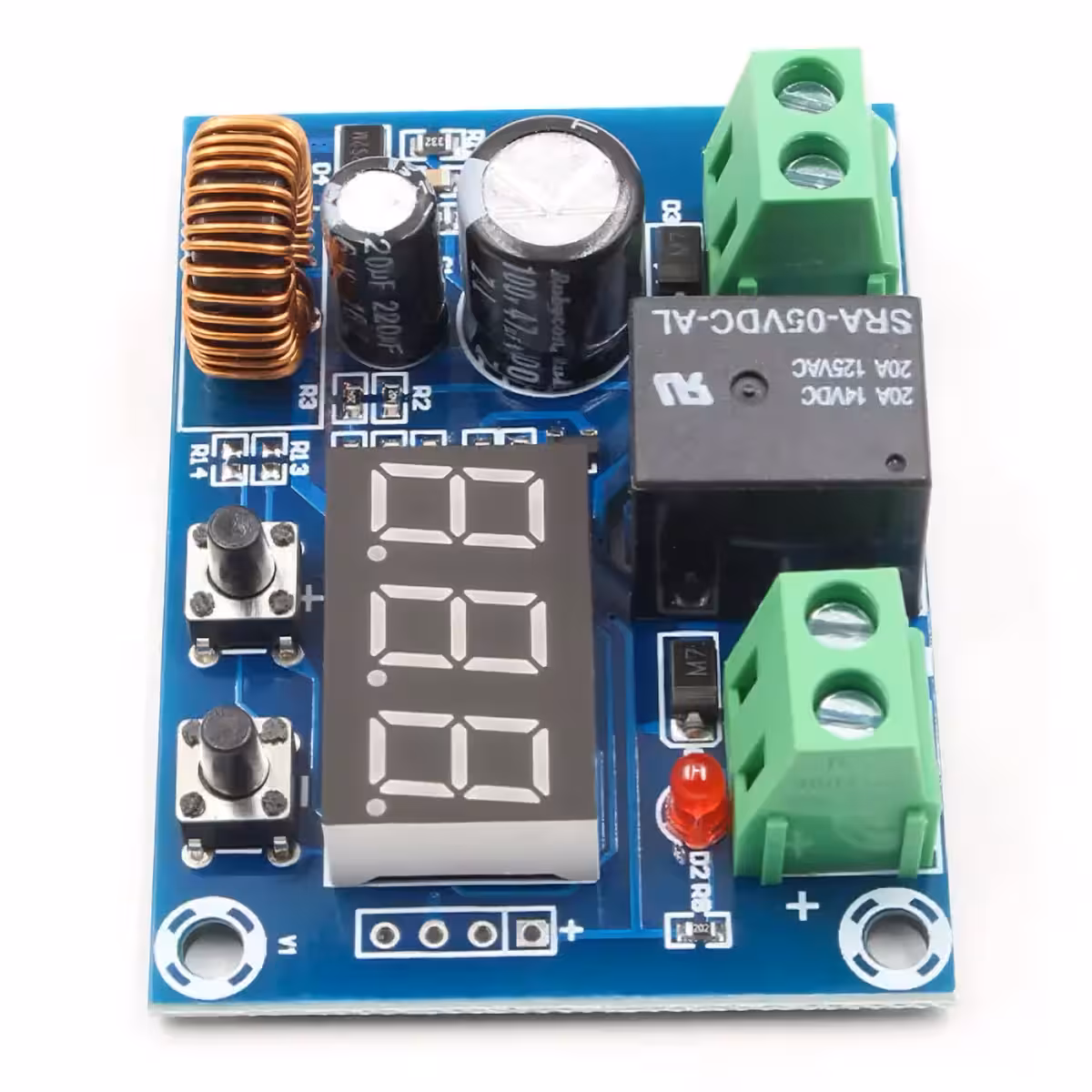

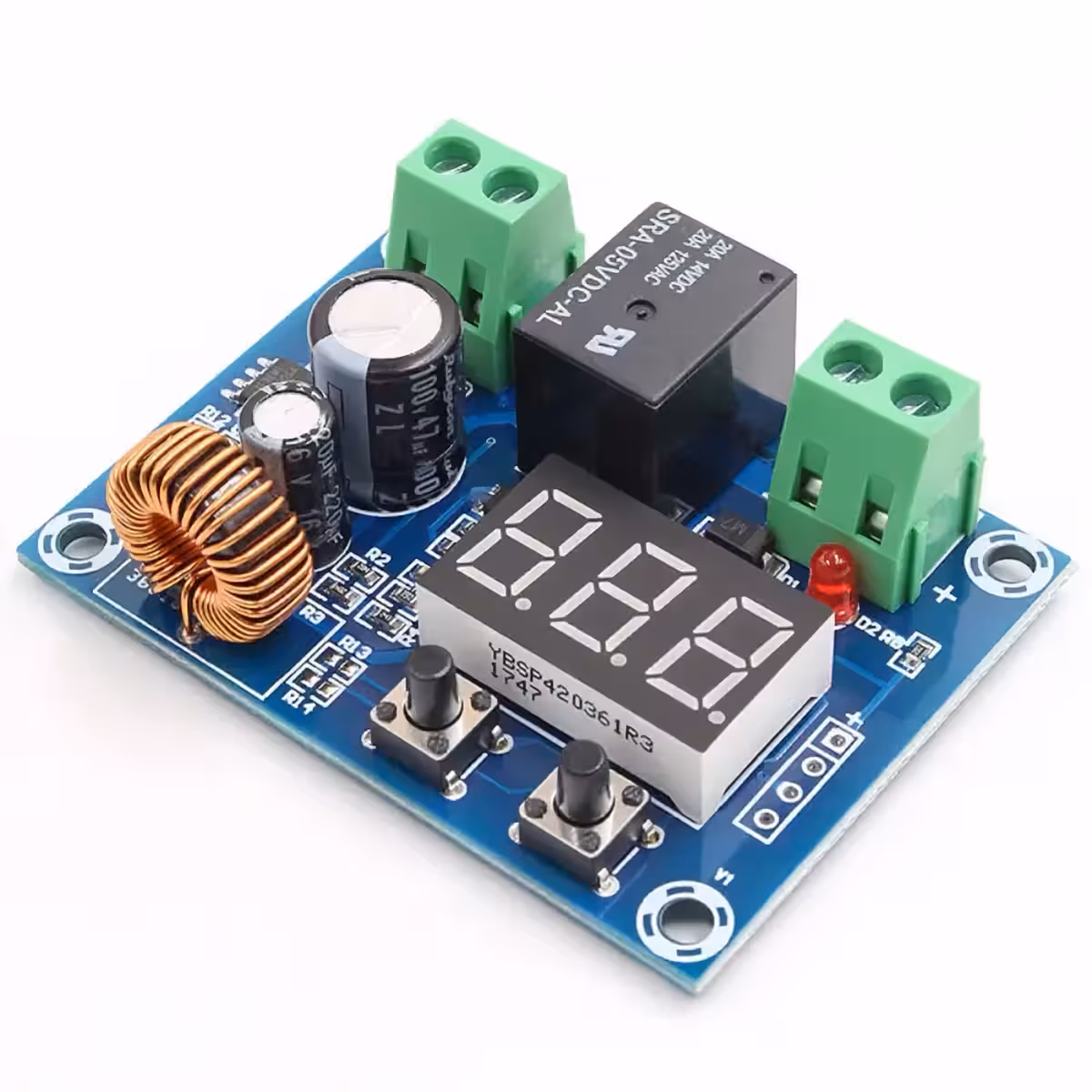

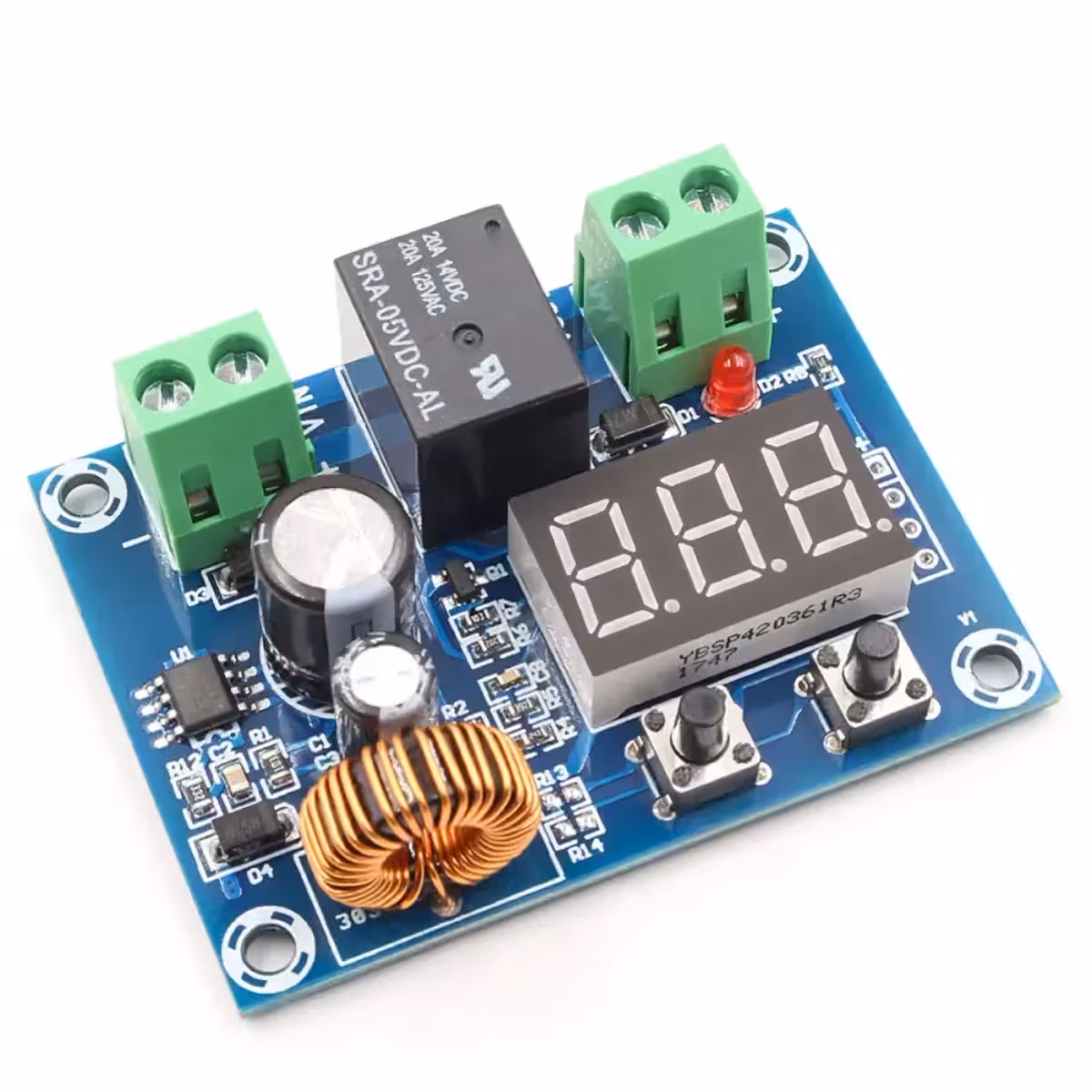

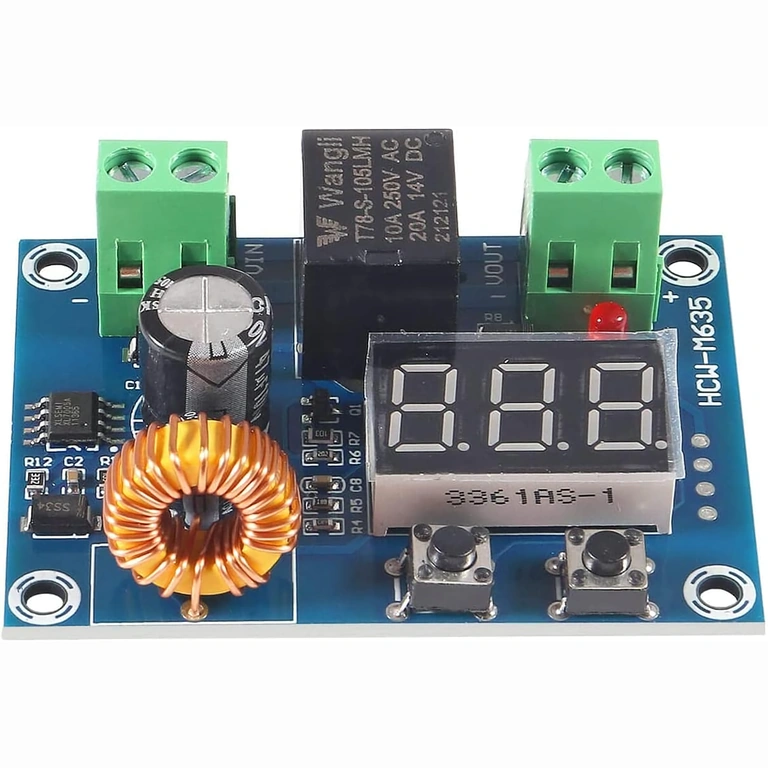

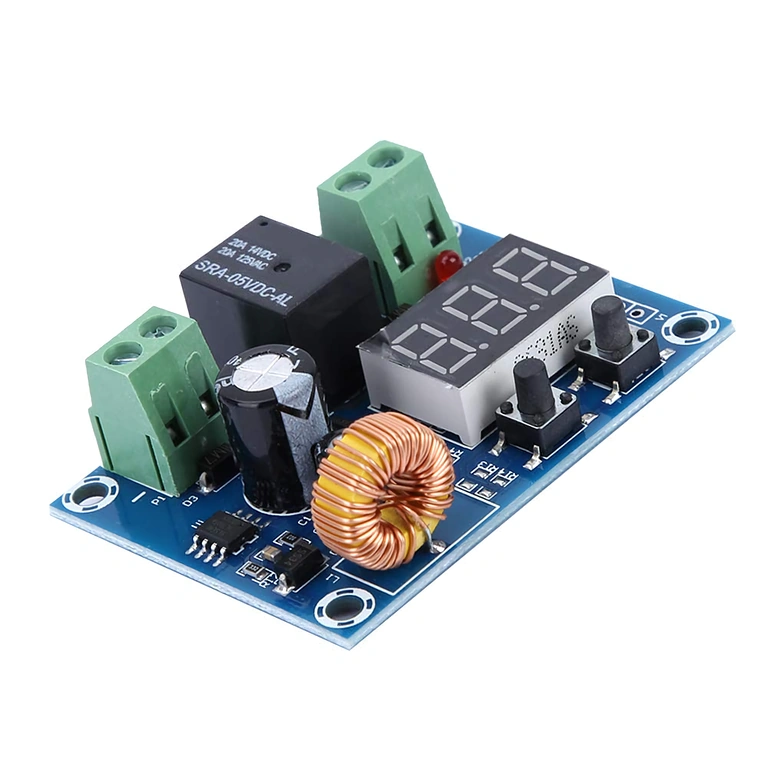

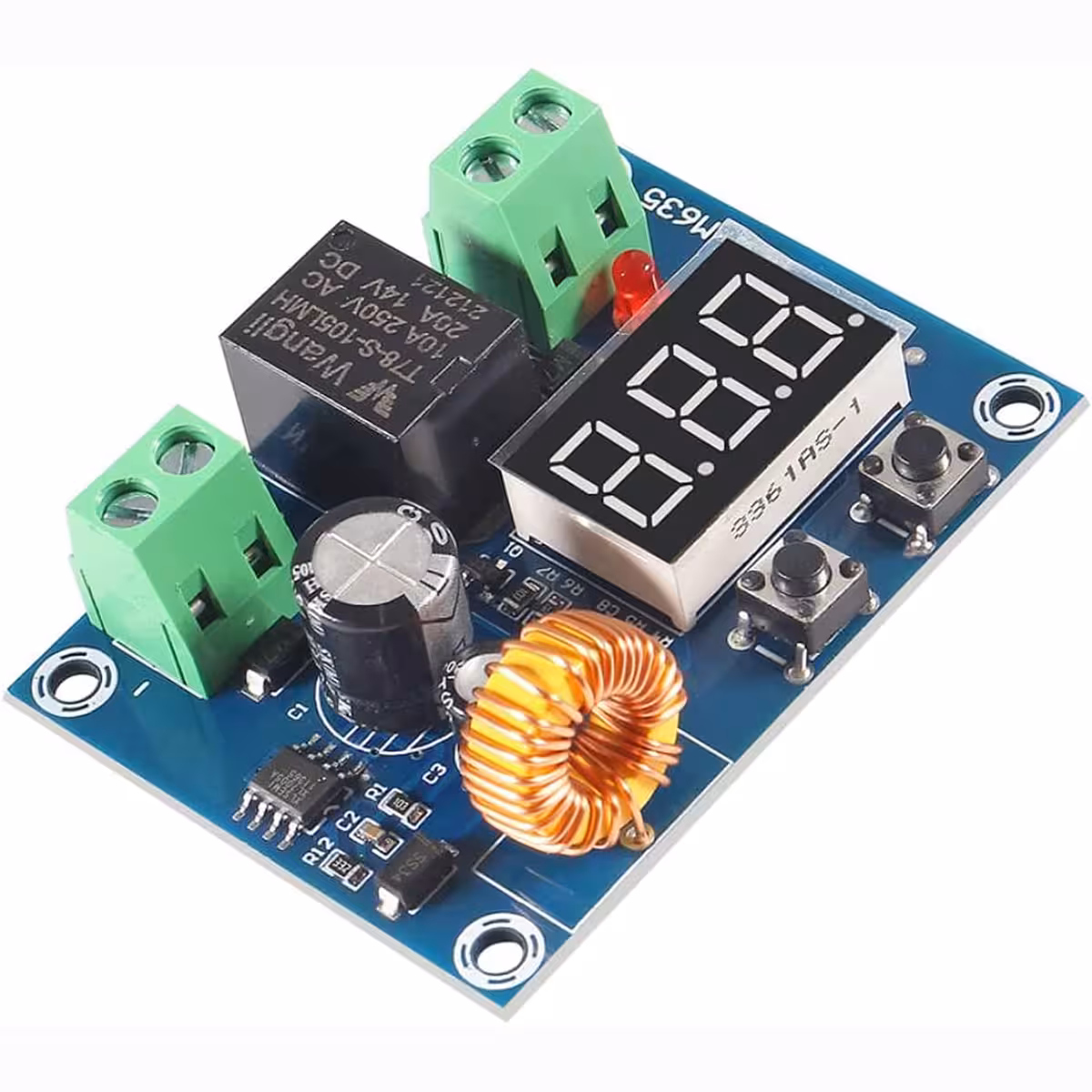

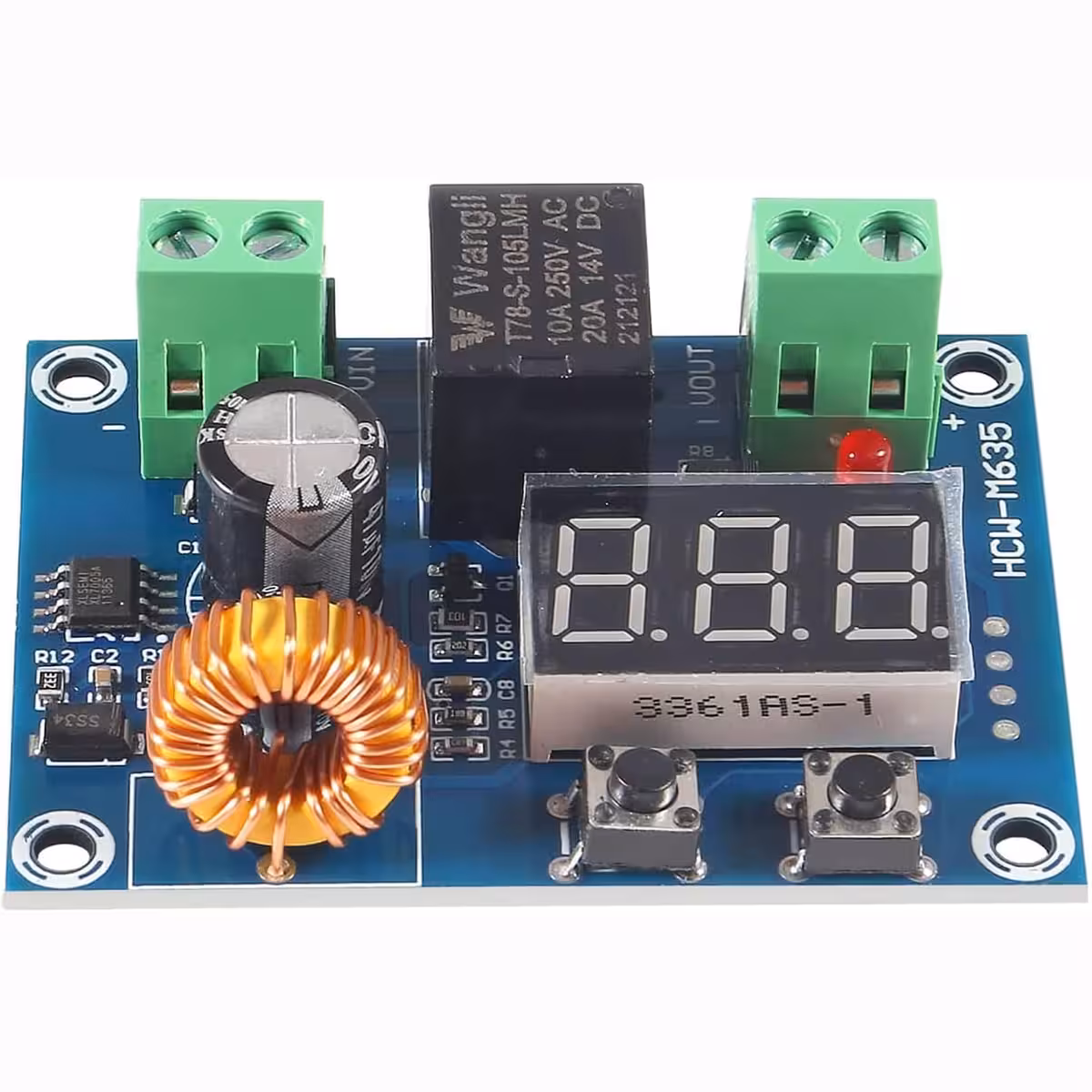

Ce module de protection intègre un relais de puissance piloté par un microcontrôleur dédié qui mesure en temps réel la tension à la source via le terminal VIN. Lorsque la tension descend sous le seuil d’arrêt configuré (avec une précision de 0.1V), le relais coupe le circuit et le consommateur branché sur le terminal VOUT est immédiatement isolé. La réactivation automatique s’effectue une fois que la tension dépasse la somme du seuil d’arrêt et de la différence d’hystérésis configurée, évitant ainsi les commutations intempestives. Avec une capacité de 10A, il est parfaitement adapté aux moteurs DC, rubans LED, contrôleurs de charge et systèmes d’éclairage.
| Paramètre | Détail |
|---|---|
| Tension d’entrée | 12V – 36V DC |
| Tension de sortie | Identique à la tension d’entrée |
| Courant maximal | 10A |
| Précision de contrôle | 0.1V |
| Consommation propre | Max. 1.5W |

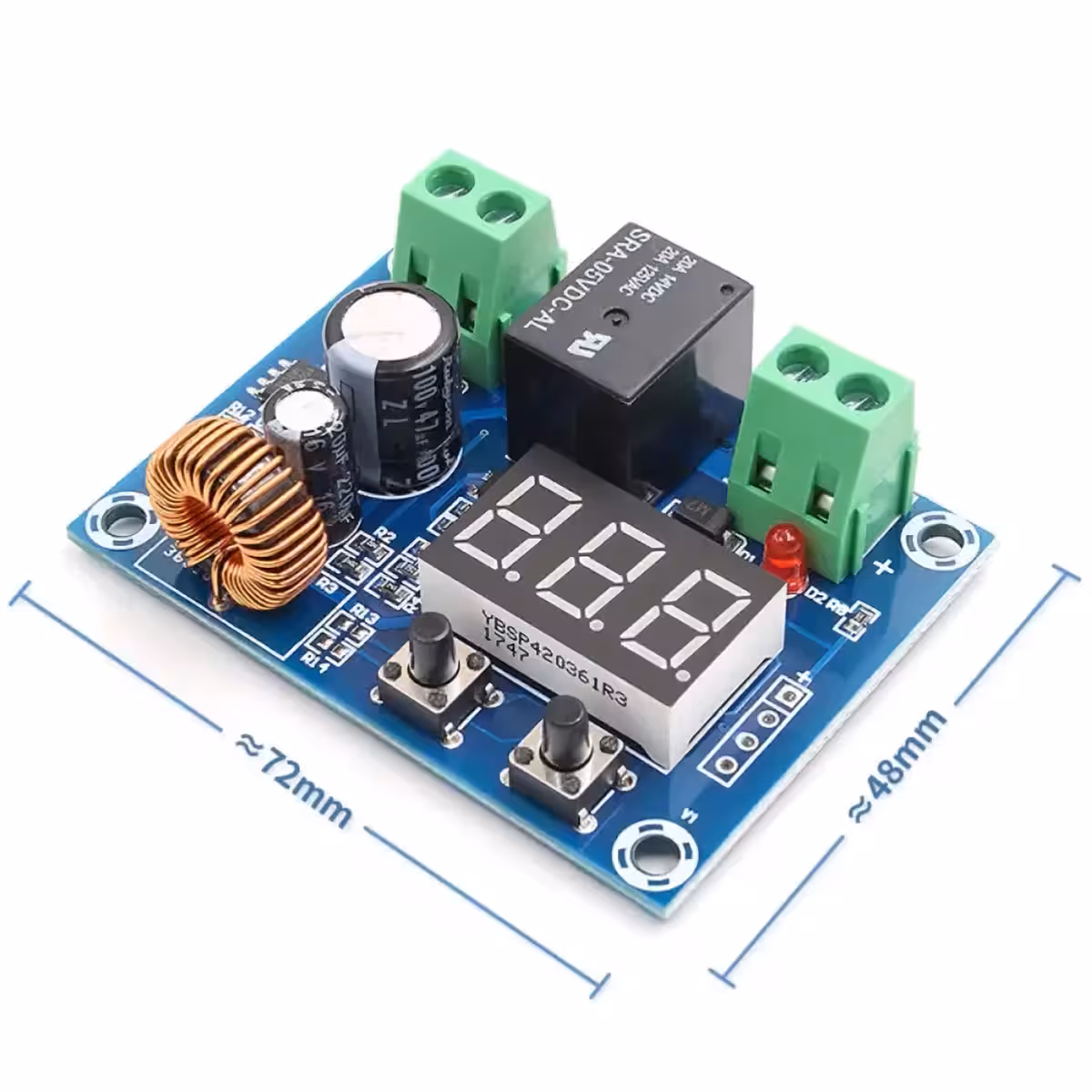

| Dimensions | 57 × 42 × 19 mm |
| Poids | 28g |
| Compatibilité | Systèmes 12V, 24V, 36V DC |
| Applications | Auto, solaire, batteries, systèmes DC |
Instructions de programmation et d’utilisation

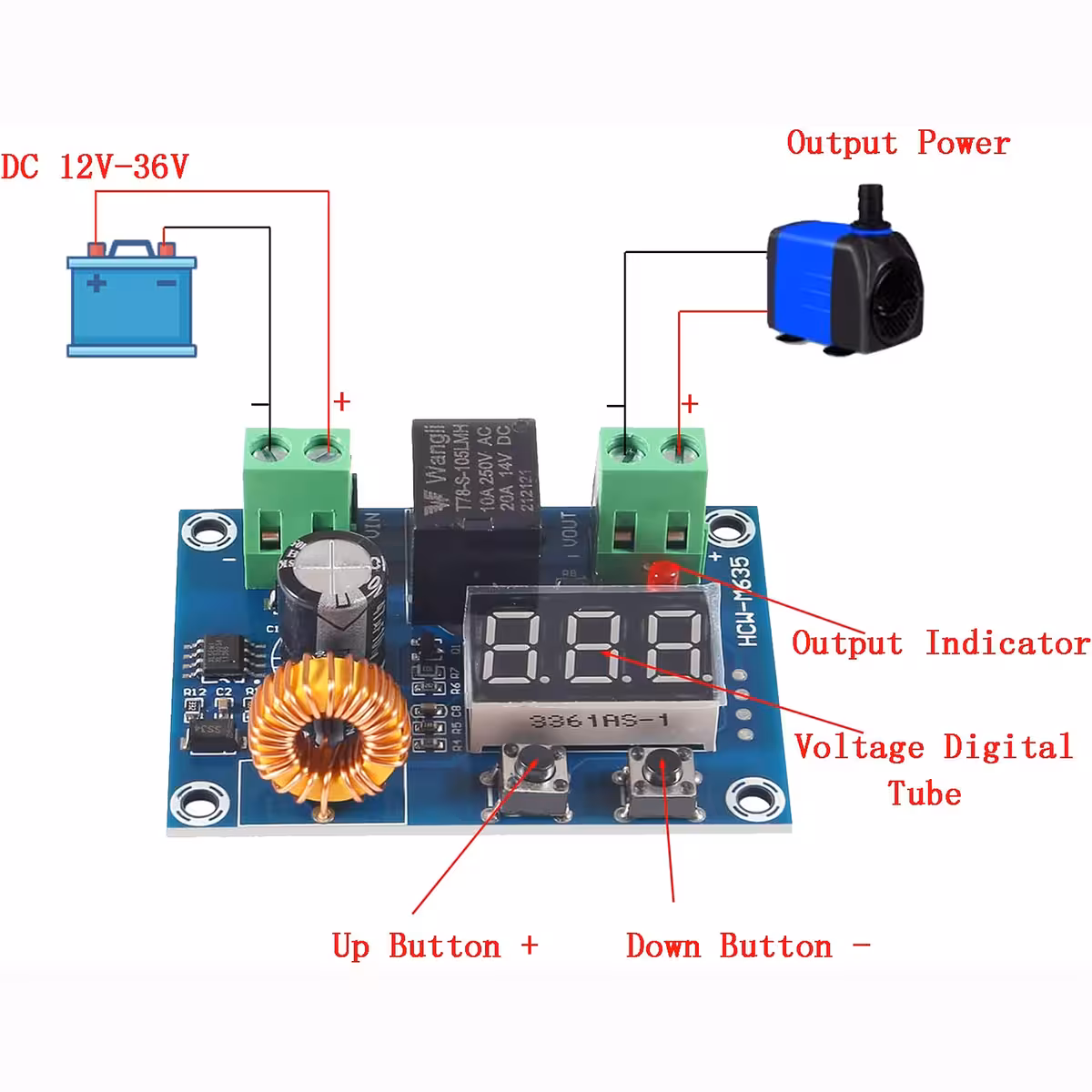

- Connectez les bornes positive et négative de votre batterie au terminal VIN du module (veillez à respecter la polarité).
- Raccordez votre consommateur (moteur, éclairage, contrôleur, etc.) au terminal VOUT.
- Maintenez le bouton gauche enfoncé pour entrer dans le mode de réglage de la tension d’arrêt — ajustez par pressions courtes jusqu’à la valeur souhaitée (ex. 11.5V pour une batterie 12V).
- Maintenez le bouton droit enfoncé pour définir la différence d’hystérésis (la tension supplémentaire nécessaire pour la réactivation, ex. 1V).
- Confirmez vos réglages — le relais coupera automatiquement l’alimentation sous le seuil critique et la rétablira dès que la tension sera revenue à un niveau optimal.
Contenu du colis
- 1x Module de protection contre la décharge de batterie 12V–36V 10A
Questions fréquentes
Est-il compatible avec les batteries LiFePO4 et Li-Ion ?
Oui, le module est compatible avec tous les types de batteries rechargeables ayant une tension nominale entre 12V et 36V, incluant LiFePO4, Li-Ion, AGM et plomb-acide, grâce au réglage manuel précis à 0.1V.
Peut-il être utilisé pour des panneaux solaires hors réseau ?
Absolument, il est idéal pour les installations photovoltaïques isolées. Il protège votre batterie solaire contre la décharge profonde lorsque la production d’énergie est insuffisante pour couvrir la consommation.
Que se passe-t-il si la consommation dépasse 10A ?
Dépasser le courant maximal de 10A risque d’endommager le relais interne. Pour des charges plus importantes, nous recommandons d’utiliser un relais de puissance externe piloté par le signal de sortie du module.
Le module fonctionne-t-il en 24V ou 36V sans modification ?
Oui, le module accepte nativement des tensions d’entrée de 12V à 36V DC. Aucune modification matérielle n’est nécessaire, il suffit de reconfigurer le seuil d’arrêt en fonction de la tension nominale de votre batterie.
Les réglages sont-ils conservés après une coupure d’alimentation ?
Oui, les valeurs programmées pour la tension d’arrêt et l’hystérésis sont stockées dans la mémoire non volatile du module et restent actives même après une coupure de courant.
