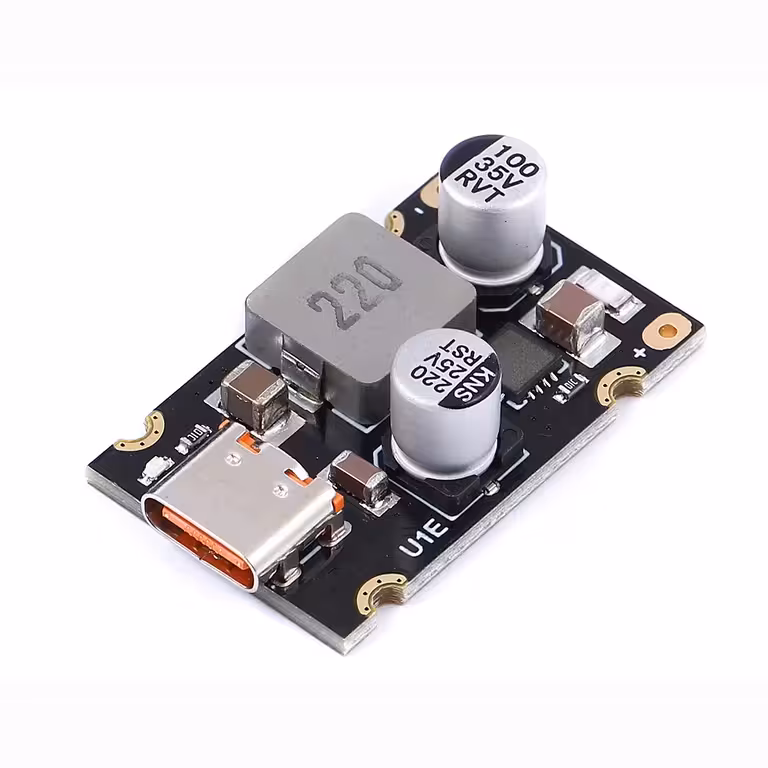

Module USB Type-C PD 65W pour Power Bank DIY – une vraie puissance dans un format ultra-compact de 20×20 mm
Envie de concevoir votre propre power bank haute performance, et non un simple modèle limité aux smartphones ? Ou besoin d’une charge rapide USB-C intégrée dans votre projet personnel, sans dépendre d’un adaptateur du commerce ? Ce module répond parfaitement à ce besoin : 65W réels, des protocoles universels et un encombrement minime qui lui permet de se glisser partout.
Remarque : La tension de sortie ne peut pas dépasser la tension d’entrée. Pour atteindre une sortie de 20V (nécessaire pour les ordinateurs portables), l’alimentation doit fournir une tension supérieure à 20V DC.
Pourquoi choisir ce module ? (Avantages clés) :
- 65W sans compromis — recharge les ordinateurs portables compatibles USB-C PD à pleine vitesse, bien au-delà des simples téléphones
- Négociation automatique de la tension — de 3,3V à 21V, ajustée dynamiquement pour chaque appareil connecté, sans aucun réglage manuel
- Compatible avec tous les smartphones modernes — PD3.1 PPS, QC3.0, Huawei SCP/FCP, Samsung AFC, protocole Apple, BC1.2 : aucun téléphone ne lui résiste pour la charge rapide
- Efficacité de 92 à 97 % — moins de 3 % de pertes se traduisent par moins de chaleur et une plus grande autonomie avec la même batterie
- Consommation à vide inférieure à 3 mA — un point critique pour les power banks : la batterie ne se vide pas lorsque rien n’est branché
- Format 20×20 mm, 7 grammes — s’intègre facilement dans n’importe quel boîtier imprimé en 3D ou boîtier standard de power bank
Détails et Performances
Ce module accepte en entrée n’importe quelle source DC comprise entre 8V et 30V — packs Li-Ion, LiFePO4 ou alimentation de laboratoire. En sortie, l’interface USB Type-C négocie automatiquement la tension et le courant avec l’appareil connecté, conformément aux standards PD3.1 et PPS, sans aucune intervention de votre part. L’ondulation (ripple) en sortie, inférieure à 200 mV, garantit une alimentation stable, exempte de pics de tension susceptibles de fatiguer la batterie ou les composants électroniques. En cas d’utilisation proche de la limite des 65W, il est recommandé d’assurer une bonne circulation d’air ou d’ajouter un petit dissipateur thermique pour un fonctionnement continu en toute sécurité.
| Paramètre | Valeur / Détail |
|---|---|
| Tension d’entrée | DC 8 – 30 V |
| Tension de sortie | 3,3 – 21 V (négociée automatiquement) |
| Puissance maximale | 65 W |
| Interface | USB Type-C |
| Protocoles pris en charge | PD2.0 / PD3.1 PPS, QC2.0 / QC3.0, Huawei SCP/FCP, Samsung AFC, MTK PE+ 1.1/2.0, BC1.2, protocole Apple |
| Rendement de conversion | 92 % – 97 % |
| Ondulation de sortie | < 200 mV |
| Courant à vide | < 3 mA |
| Dimensions | 20 × 20 mm |
| Poids | 7 g |
Contenu du Colis
- 1 × Module de charge rapide USB Type-C PD 65W (20 × 20 mm)
Foire Aux Questions
Puis-je utiliser ce module pour recharger un ordinateur portable via USB-C ?
Oui, à condition que votre ordinateur portable prenne en charge la charge via USB-C Power Delivery et que vous alimentiez le module avec une tension supérieure à 20V DC en entrée. Gardez à l’esprit que la tension de sortie ne peut pas excéder la tension d’entrée lors du choix de votre source ou de votre pack de batteries.
Quelle source d’alimentation dois-je utiliser ?
Pour profiter de la puissance maximale de 65W, vous avez besoin d’une source DC stable comprise entre 22V et 30V, capable de délivrer au moins 3A. Les packs LiFePO4 ou Li-Ion disposant de la tension adéquate fonctionnent à merveille pour les applications power bank DIY.
Fonctionne-t-il également avec des téléphones non compatibles PD ?
Oui. Grâce à la prise en charge des protocoles BC1.2, Apple, QC2.0/3.0, Huawei FCP/SCP et Samsung AFC, il couvre pratiquement tous les smartphones du marché. Le module détecte automatiquement le protocole compatible et ajuste la charge en conséquence.
A-t-il besoin d’un dissipateur thermique ?
Pour de faibles et moyennes charges, son rendement atteignant 97 % permet de maintenir une température basse sans refroidissement additionnel. En cas d’utilisation intensive et continue proche des 65W, un léger flux d’air ou un radiateur compact prolongera considérablement la durée de vie du module.
Le format de 20×20 mm est-il assez compact pour un power bank DIY ?
Absolument. Ses dimensions de 20×20 mm et son poids de 7 grammes en font l’un des modules 65W les plus compacts du marché. Il s’intègre sans encombre dans des boîtiers imprimés en 3D ou des boîtiers de power bank standard.
