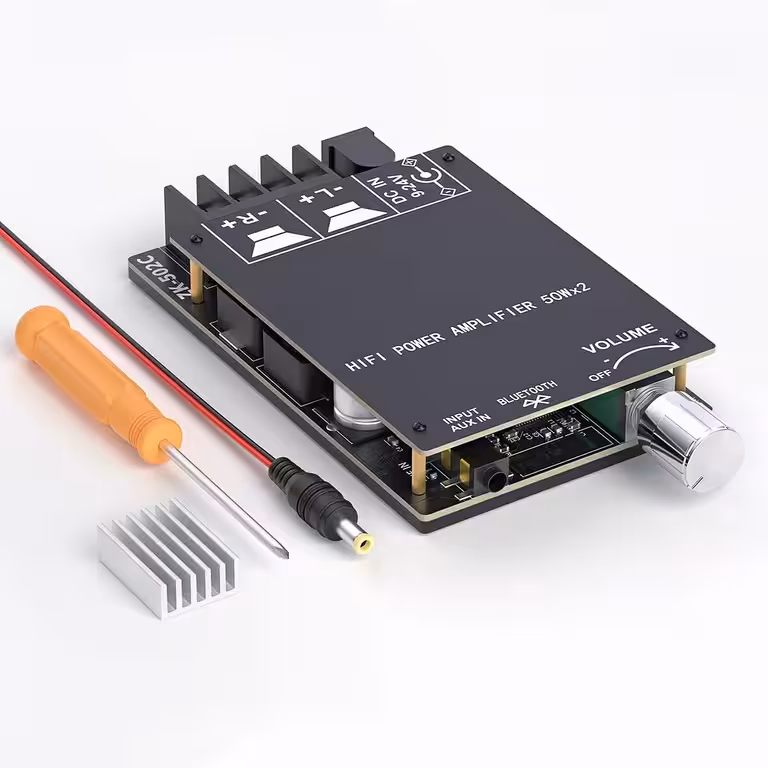

Module Amplificateur Stéréo TPA3116D2 – 2x50W Bluetooth 5.0 avec son Hi-Fi pour tous vos projets audio DIY
Vous souhaitez concevoir votre propre enceinte Bluetooth ou redonner vie à d’anciennes enceintes passives ? Grâce à la puce TPA3116D2 de Texas Instruments et à la technologie Bluetooth 5.0, ce module vous offre tout ce dont vous avez besoin : une puissance réelle, un son cristallin et une connectivité sans fil ultra-stable. Sans compromis et avec une simplicité déconcertante.
Note : La puissance maximale de 2x50W est atteinte avec une alimentation de 24V / 3A minimum. En cas d’utilisation intensive, il est recommandé d’ajouter un dissipateur thermique sur la puce.
Pourquoi choisir ce modèle ? (Avantages clés) :
- Distorsion inférieure à 0.1% (THD) — le son reste fidèle à la source, même à volume élevé, sans grésillements ni coloration indésirable.
- Bluetooth 5.0 avec portée de 15m — profitez d’une liberté de mouvement totale dans toute la pièce, depuis n’importe quel smartphone ou ordinateur.
- Double entrée audio — basculez entre le Bluetooth et le jack 3.5mm sans adaptateur ; le câble est prioritaire automatiquement.
- Efficacité Classe D supérieure à 87% — génère beaucoup moins de chaleur qu’un amplificateur classique de classe AB, assurant une meilleure durabilité sans refroidissement forcé.
- Compatible avec enceintes 4–8Ω / 50–200W — s’adapte à une large gamme d’enceintes passives DIY ou commerciales sans aucune modification.
- Potentiomètre avec interrupteur intégré — contrôlez le volume et allumez/éteignez le module d’un seul geste, sans composants externes.
- PWM jusqu’à 1.2 MHz — la fréquence de commutation élevée élimine les interférences audibles et simplifie le filtrage en sortie.

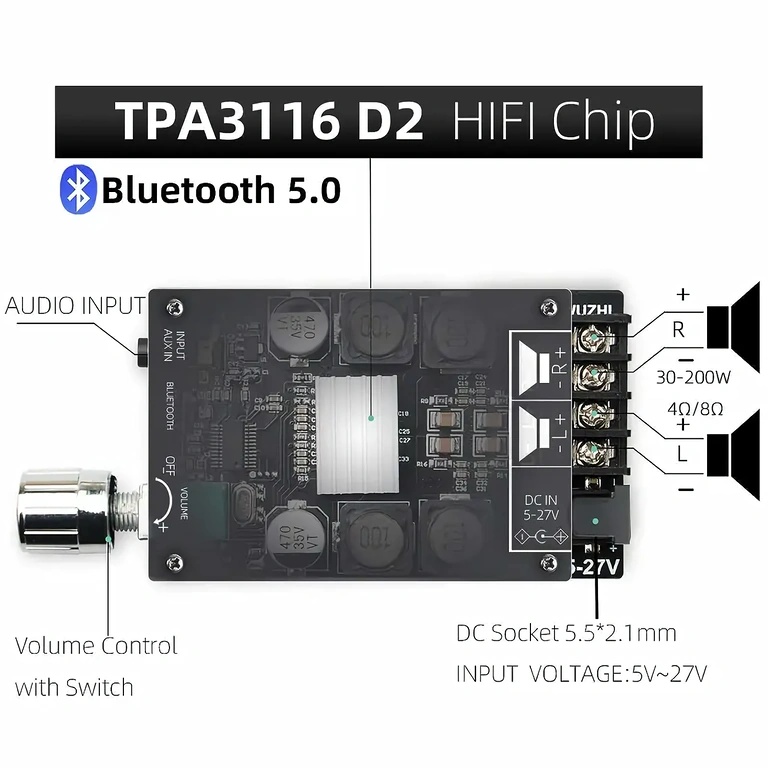

Détails et Performances
La puce TPA3116D2 fonctionne en classe D avec une architecture qui convertit plus de 87% de l’énergie consommée directement en son, limitant ainsi la dissipation thermique. La fréquence de modulation PWM allant jusqu’à 1.2 MHz maintient les interférences hors de la bande audible et réduit les exigences du filtre de sortie. Résultat : un son dynamique, précis et sans artéfacts.
La connectivité Bluetooth 5.0 assure une liaison stable jusqu’à 15 mètres, sans latence perceptible. Pour une connexion filaire, utilisez simplement l’entrée jack 3.5mm ; le module bascule automatiquement. L’alimentation s’effectue via une prise standard 5.5×2.1mm, compatible avec les alimentations de laboratoire ou les adaptateurs secteur courants.

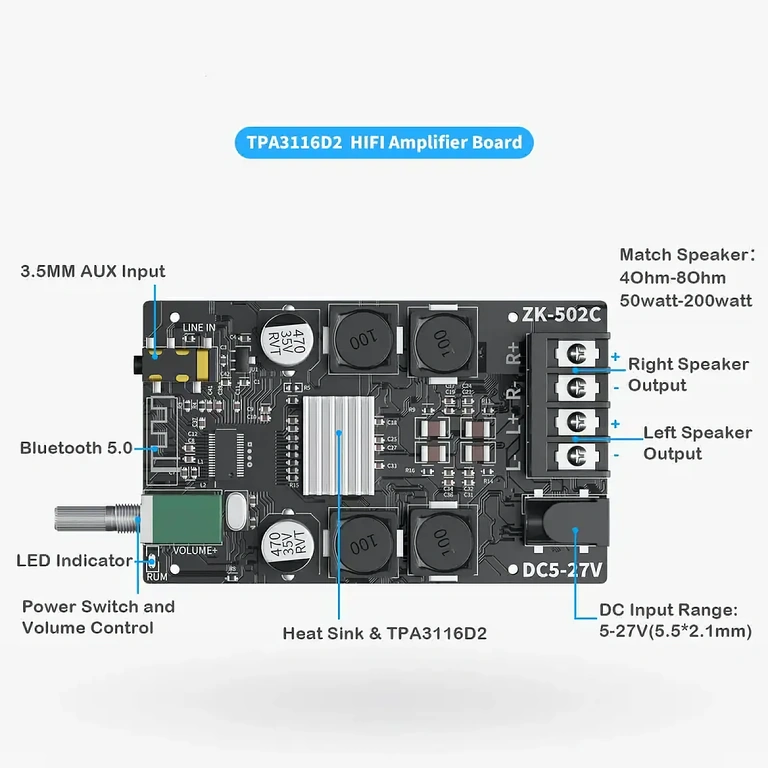

| Paramètre | Valeur / Détail |
|---|---|
| Puce amplificatrice | TPA3116D2 (Texas Instruments) |
| Classe d’amplification | Classe D |
| Puissance de sortie | 2x50W (Stéréo) |
| Distorsion harmonique totale (THD) | Inférieure à 0.1% |
| Impédance des enceintes | 4 – 8 Ohms |
| Puissance des enceintes compatibles | 50W – 200W |
| Version Bluetooth | 5.0 |
| Portée Bluetooth | Jusqu’à 15 mètres |
| Entrées audio | Bluetooth 5.0 + Jack 3.5mm |
| Contrôle du volume | Potentiomètre avec interrupteur intégré |
| Fréquence PWM | Jusqu’à 1.2 MHz |
| Tension d’alimentation | 18V – 24V DC |
| Courant minimum recommandé | Supérieur à 3A |
| Connecteur d’alimentation | Prise 5.5×2.1mm |

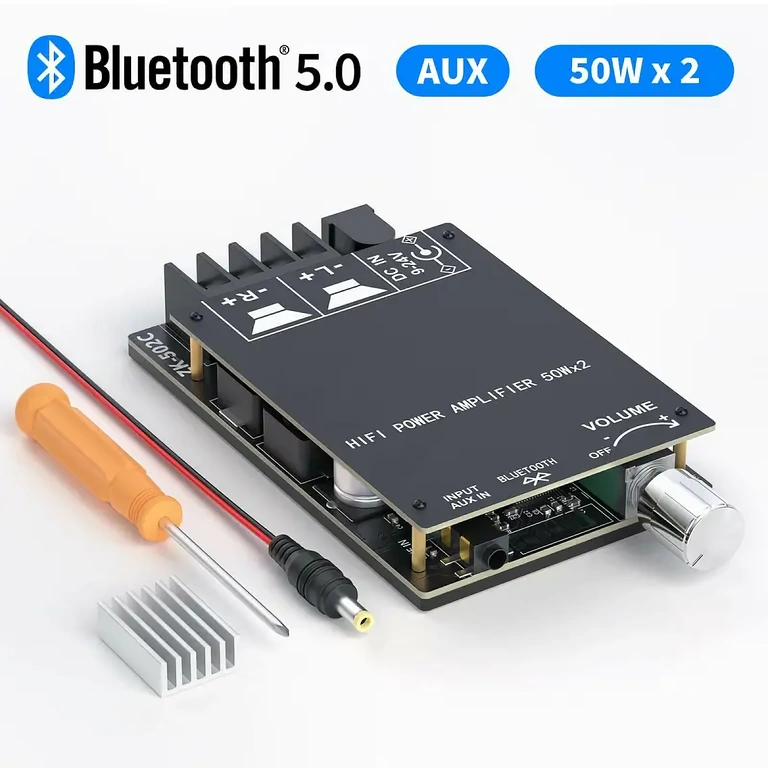

Contenu du colis
- 1x Module amplificateur audio Bluetooth stéréo 2x50W TPA3116D2
Questions fréquentes
Quelles enceintes puis-je connecter à ce module ?
Toute enceinte passive avec une impédance comprise entre 4 et 8 Ohms et une puissance nominale de 50W à 200W. Ce module n’est pas compatible avec les enceintes actives ou les casques audio.
Quelle alimentation dois-je utiliser ?
Une alimentation DC stabilisée de 18V à 24V avec au moins 3A. Pour obtenir la puissance maximale, une alimentation de 24V/5A est idéale. Le connecteur requis est une prise standard 5.5×2.1mm.
Puis-je utiliser le Bluetooth et le jack 3.5mm simultanément ?
Non. Le module ne peut gérer qu’une seule source audio à la fois. Lorsque vous branchez un câble jack, celui-ci devient automatiquement prioritaire sur la connexion Bluetooth.
Ai-je besoin d’un dissipateur thermique ?
À volume modéré, le module fonctionne sans dissipateur. Si vous l’utilisez à pleine puissance sur une longue durée, nous vous conseillons d’ajouter un dissipateur en aluminium sur la puce TPA3116D2 pour prolonger sa durée de vie et éviter la mise en sécurité thermique.
Est-ce adapté aux projets DIY et aux enceintes maison ?
Absolument, c’est sa vocation première. Systèmes audio domestiques, enceintes Bluetooth portables, amplificateurs personnalisés : ses dimensions compactes et sa double connectivité en font l’outil idéal pour tout projet audio DIY.
