Convertisseur abaisseur (step-down) DC-DC LM2596 avec écran LED – réglage précis sans multimètre, rendement jusqu’à 92 %
Vous travaillez sur un projet alimenté par batterie ou par un adaptateur dont la tension est trop élevée ? Les régulateurs linéaires classiques résolvent le problème, mais ils dissipent l’excès de tension sous forme de chaleur, ce qui nuit à l’efficacité énergétique et à la stabilité. Le convertisseur step-down LM2596 adopte une approche différente : il réduit la tension efficacement, affiche les valeurs en temps réel et s’intègre parfaitement dans vos montages compacts.
Note : Ce module fonctionne exclusivement en mode step-down (abaisseur de tension). La tension d’entrée doit être supérieure à la tension de sortie d’au moins 1,5V pour un fonctionnement optimal.
Pourquoi choisir ce modèle ? (Avantages clés) :

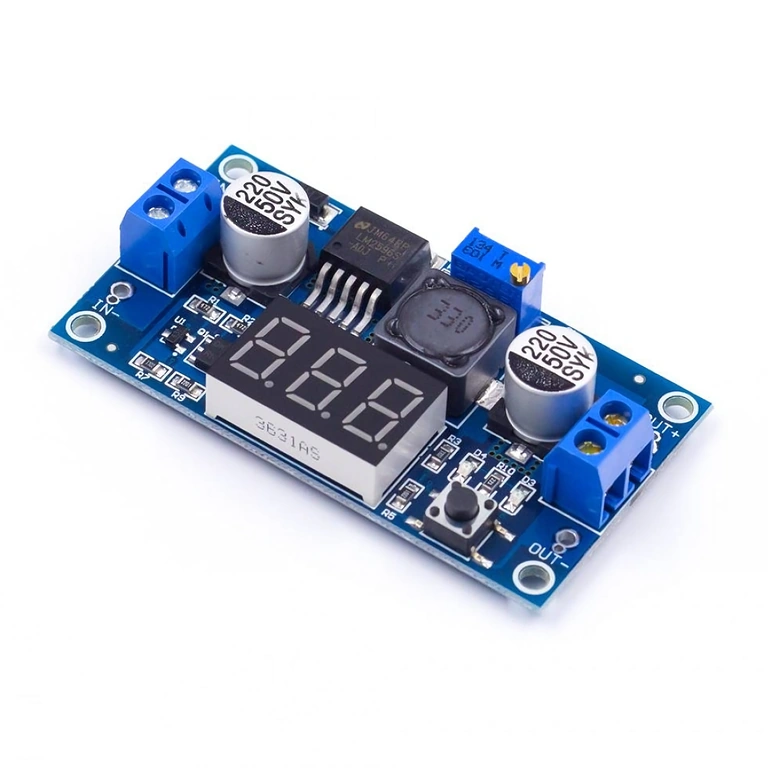

- Écran LED avec auto-calibrage — affiche simultanément la tension d’entrée et de sortie ; plus besoin de multimètre lors de la configuration.
- Rendement jusqu’à 92 % — comparé aux ~50 % d’un régulateur linéaire LM7805, vous divisez par deux les pertes d’énergie sous forme de chaleur.
- Courant maximal de 3A — alimentez vos cartes Arduino, ESP32, rubans LED et petits moteurs DC à partir d’une seule source.
- Réglage fin via potentiomètre multitours — ajustez la tension avec une précision au dixième de volt, sans sauts brusques.
- Protection contre les courts-circuits et la surchauffe — vos composants restent protégés, même en cas d’erreur de câblage.

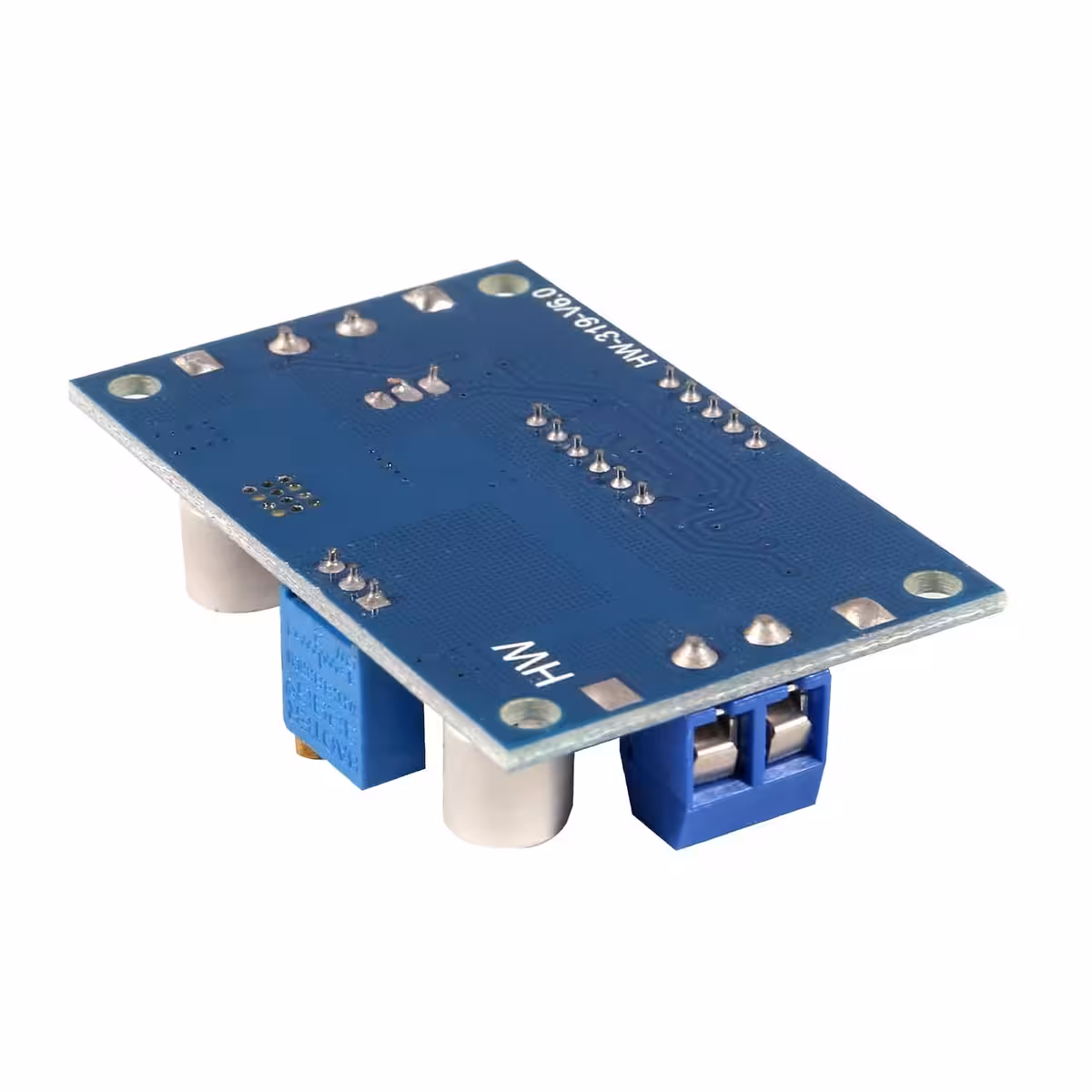

- Condensateurs solides sur PCB robuste — conçus pour résister à une utilisation intensive et aux variations thermiques.

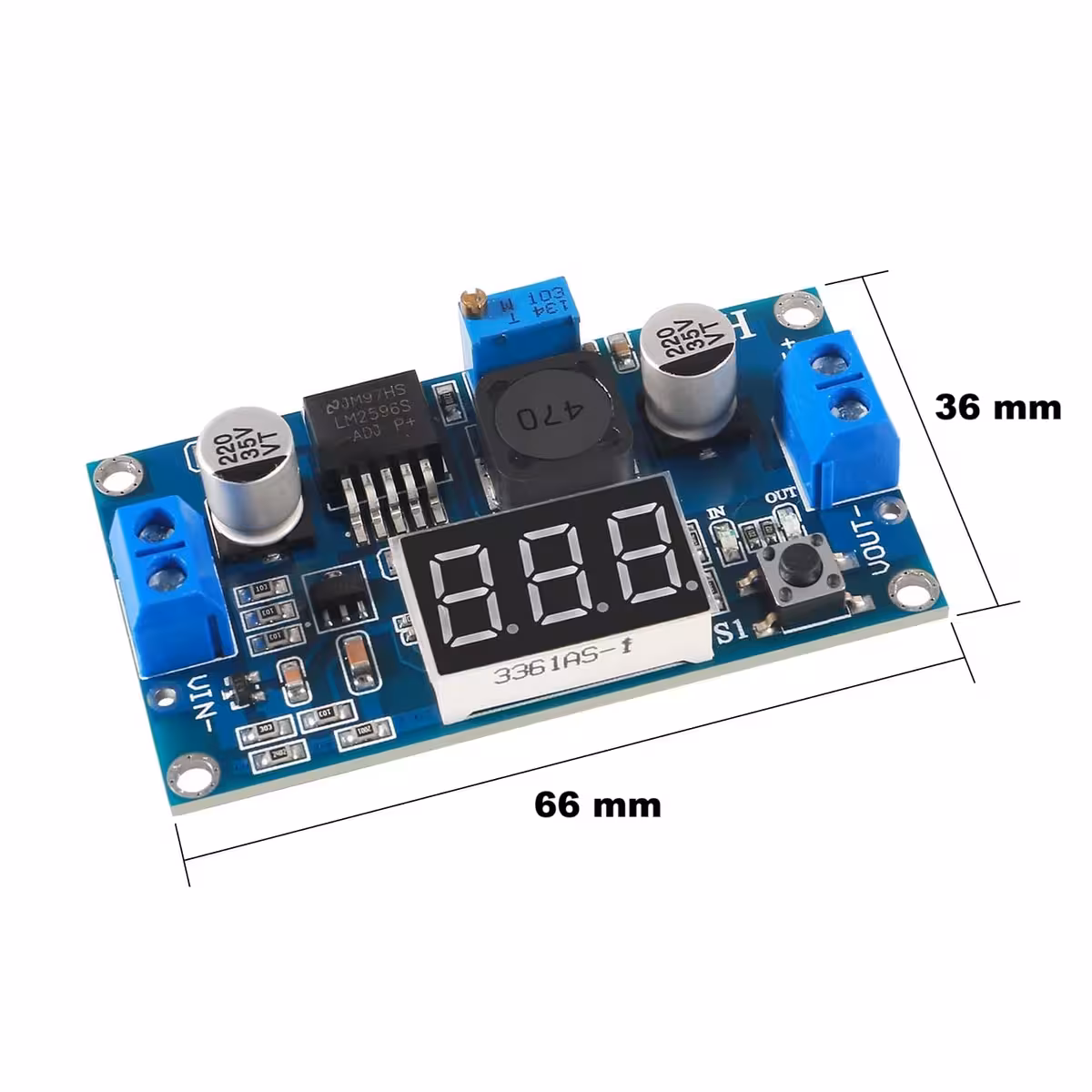

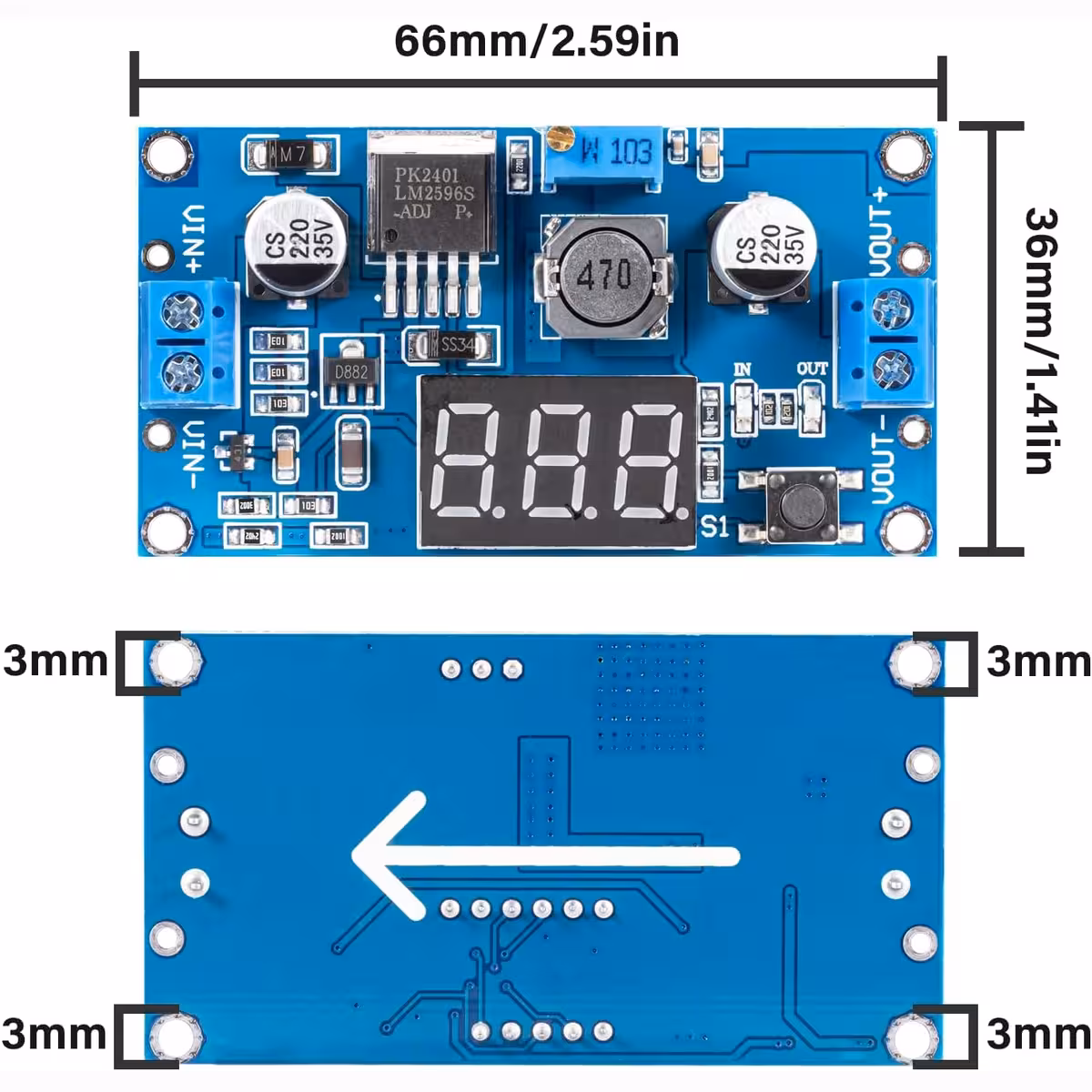

- Format compact 66×36×11 mm — s’intègre facilement dans n’importe quel boîtier, sur une breadboard ou un panneau de montage.

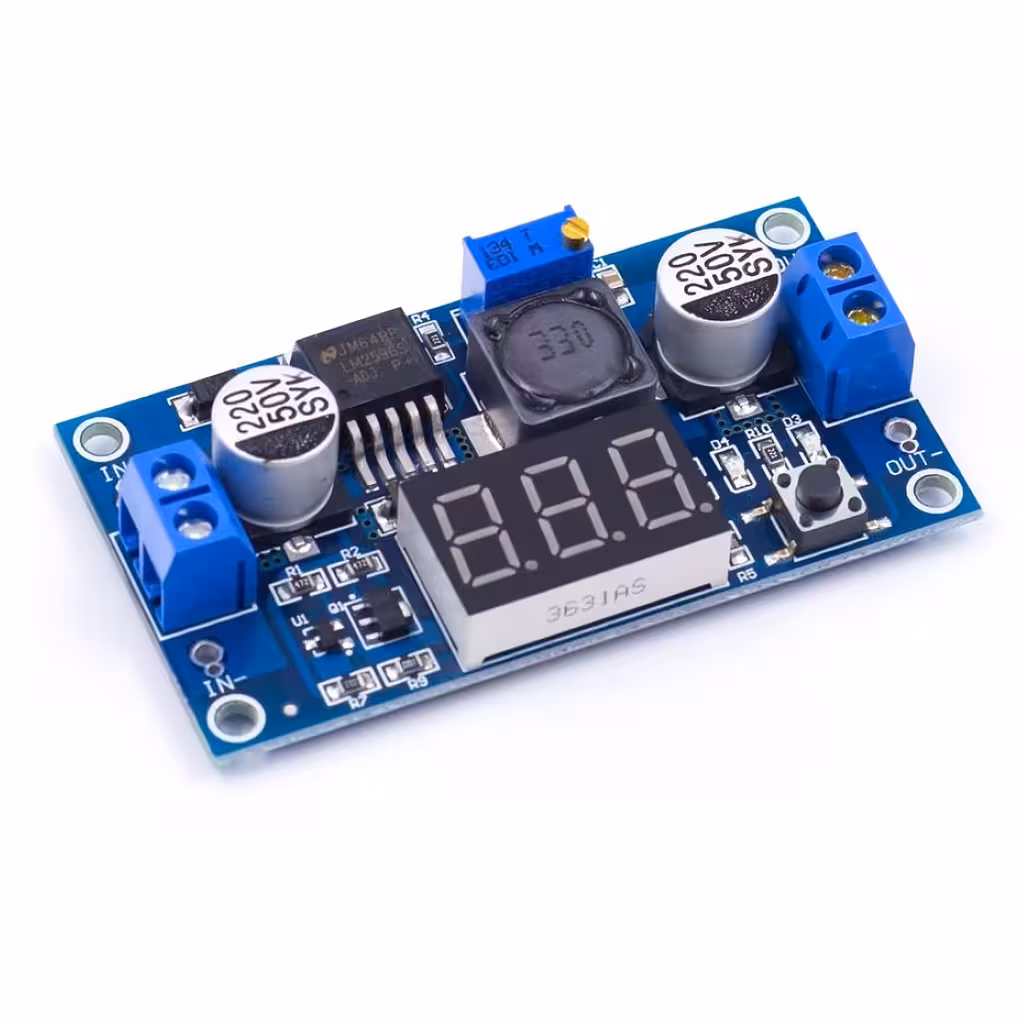

Détails et performances
Le circuit intégré LM2596 fonctionne à une fréquence de commutation de 150 kHz, suffisamment élevée pour maintenir l’ondulation de la tension de sortie à un niveau minimal sans nécessiter de composants de filtrage encombrants. Contrairement à un régulateur linéaire qui dissipe la différence de tension en chaleur, ce convertisseur à découpage la transforme en courant utile, maintenant la température du module basse, même sous une charge de 2A.
Le potentiomètre multitours permet un réglage précis entre 1,25V et 37V, tandis que l’écran LED auto-calibré confirme la valeur définie sans équipement externe. Ce module est idéal pour alimenter vos cartes Arduino Uno / Mega / Nano, vos modules ESP8266 / ESP32, Raspberry Pi, ainsi que vos contrôleurs de rubans LED RGB ou petits moteurs DC.
| Paramètre | Valeur / Détail |
|---|---|
| Puce régulatrice | LM2596 |
| Tension d’entrée | 4V – 40V DC |
| Tension de sortie | 1,25V – 37V DC (réglable) |
| Courant de sortie max. | 3A (recommandé ≤2,5A en continu) |
| Rendement de conversion | jusqu’à 92 % |
| Fréquence de commutation | 150 kHz |
| Différence min. entrée–sortie | ≥1,5V |
| Affichage | LED double avec auto-calibrage (tension IN et OUT) |
| Réglage de tension | Potentiomètre multitours |
| Protections intégrées | Court-circuit, surchauffe |
| Type de condensateurs | Solides (solid capacitors) |
| Dimensions du module | 66 × 36 × 11 mm |
| Mode de fonctionnement | Step-Down uniquement (buck) |
Contenu du colis
- 1× Module convertisseur DC-DC Step-Down LM2596 avec affichage LED
Questions fréquentes
Peut-il être utilisé comme convertisseur step-up (boost) ?
Non. Le module LM2596 fonctionne exclusivement en mode step-down : la tension de sortie sera toujours inférieure à la tension d’entrée. Si vous avez besoin d’augmenter la tension, orientez-vous vers un module de type boost dédié, comme le MT3608.

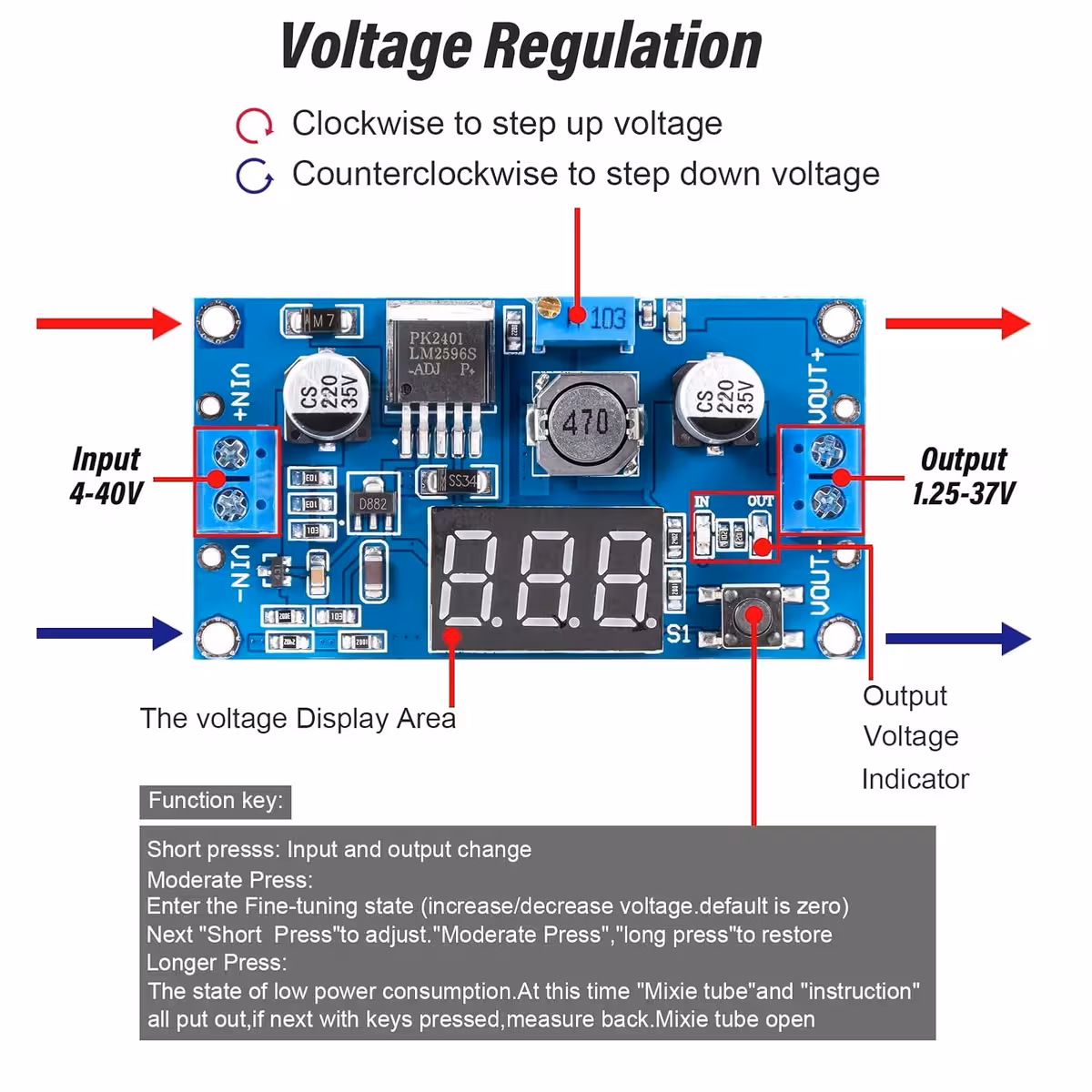

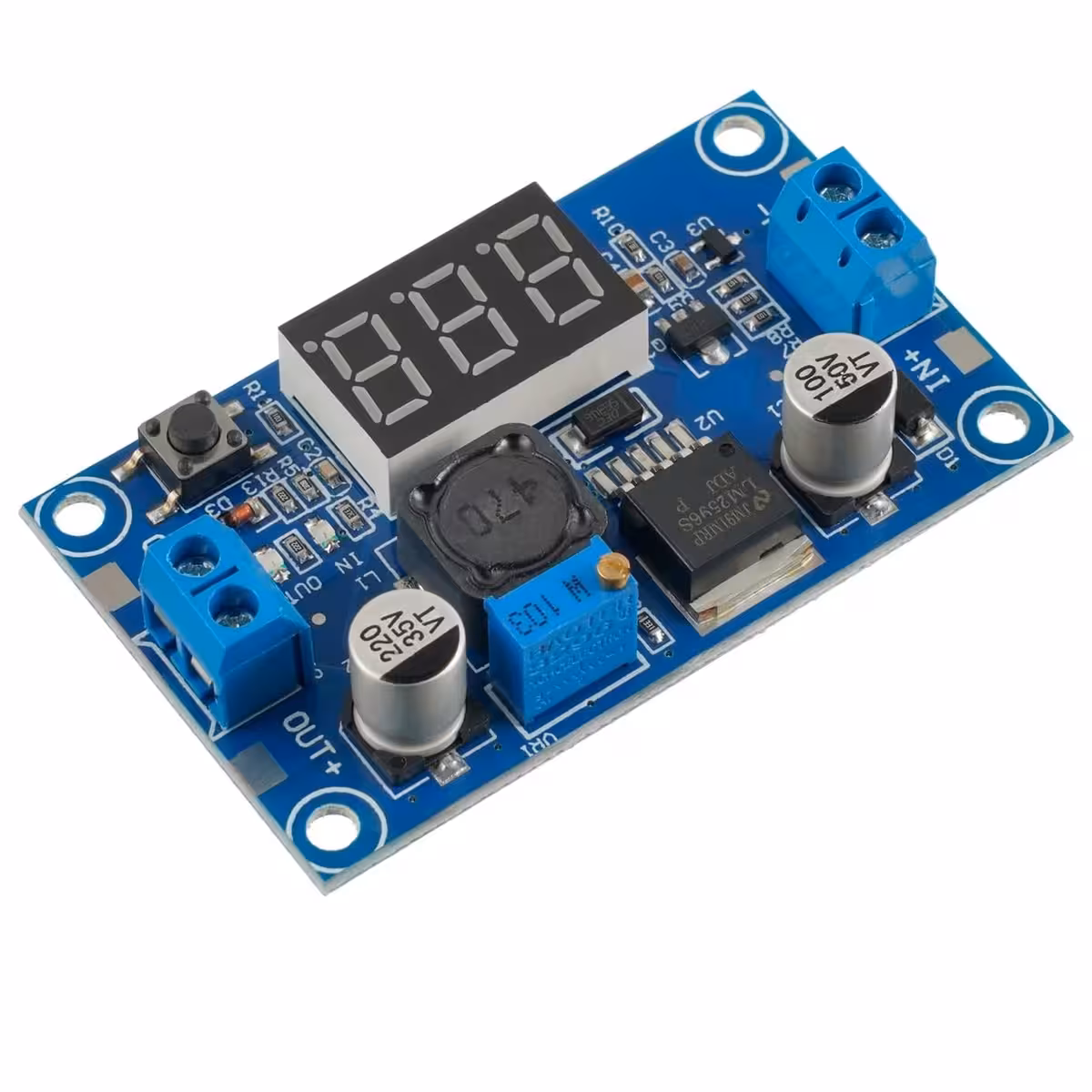

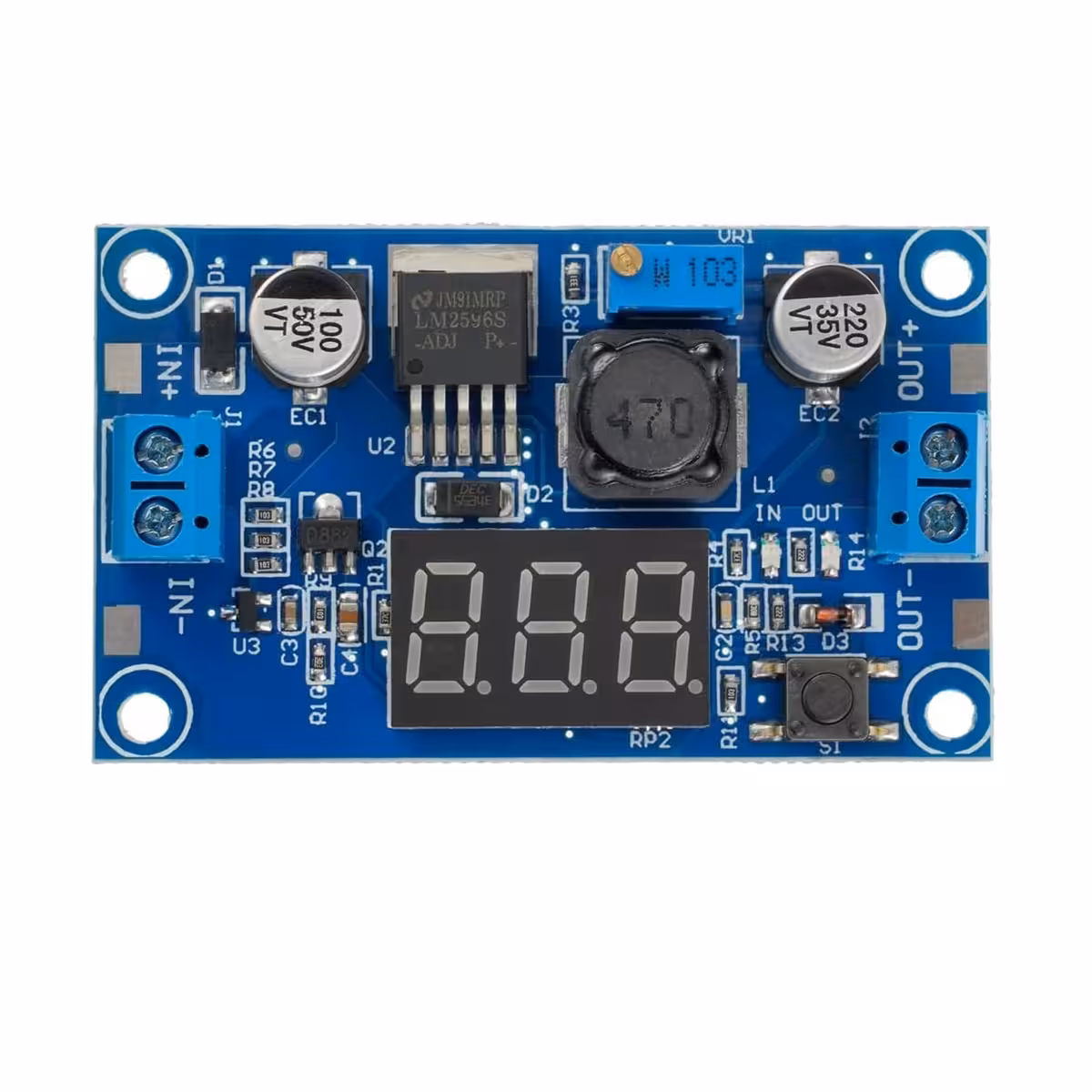

Comment régler la tension de sortie ?
Il suffit de tourner le potentiomètre multitours situé sur le module tout en surveillant la valeur directement sur l’écran LED. Aucun voltmètre externe n’est nécessaire ; l’affichage se met à jour en temps réel lors de chaque ajustement.
Quel courant peut-il fournir en continu sans surchauffe ?
Le pic de courant est de 3A, mais pour une utilisation prolongée, nous recommandons un maximum de 2,5A. Sous une charge inférieure à 2A, le module fonctionne sans dissipateur thermique supplémentaire. Si vous travaillez près de la limite ou dans un environnement chaud, assurez une bonne circulation d’air ou ajoutez un petit dissipateur sur la puce.
Est-il compatible avec une batterie Li-Ion ou LiPo ?
Oui. Une batterie de 3,7V–4,2V suffit comme source d’entrée si la tension de sortie souhaitée est inférieure d’au moins 1,5V. Par exemple, à partir d’une batterie LiPo de 7,4V, vous pouvez obtenir une tension stable de 5V pour Arduino ou 3,3V pour ESP32.
