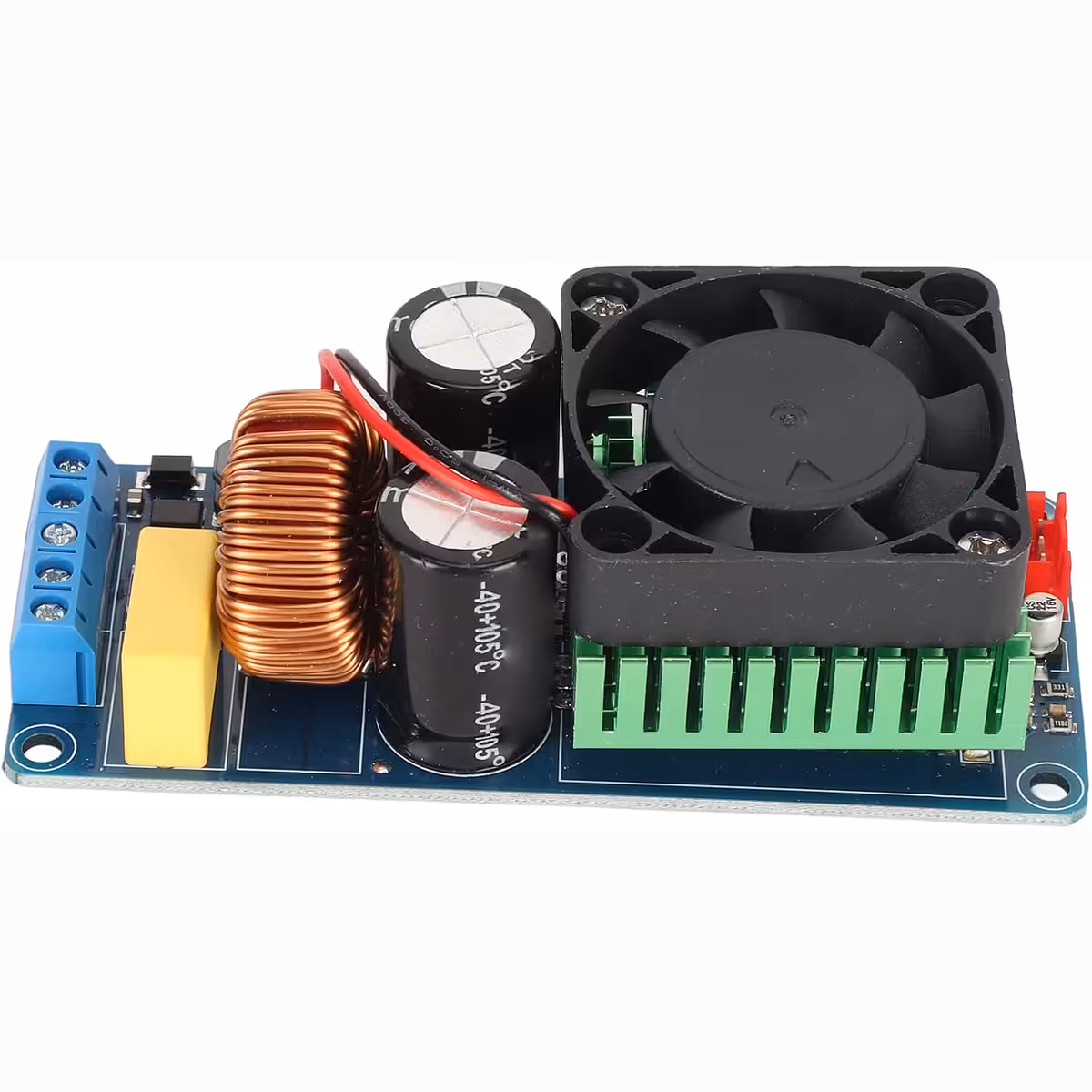

Amplificateur mono classe D IRS2092 – 380W RMS réels, sans compromis
Vous concevez un subwoofer performant et vous en avez assez des puissances théoriques surestimées ? Cette carte amplificatrice mono classe D basée sur le chipset IRS2092 délivre 380W RMS sous 4 ohms avec un taux de distorsion inférieur à 0,1 %. Il ne s’agit pas de chiffres marketing, mais de puissance réelle et mesurable. Grâce à son efficacité supérieure à 90 %, vous ne gaspillez pas votre énergie en chaleur inutile.
Note : Ce produit est fourni sous forme de kit (carte électronique nue, sans boîtier). L’alimentation symétrique ±58V–±70V DC n’est pas incluse et doit être acquise séparément. Si votre source audio délivre moins de 1,5V RMS, l’ajout d’un préamplificateur est recommandé.
Pourquoi choisir ce modèle ? (Avantages clés) :
- Puissance réelle vérifiable — 380W RMS sous 4 ohms et 280W RMS sous 8 ohms, mesurés avec un THD inférieur à 0,1 %.
- Efficacité ≥90 % — Contrairement aux amplificateurs classe AB classiques qui dissipent 40 à 50 % de l’énergie en chaleur, ce modèle reste tempéré.
- THD inférieur à 0,1 % — Un son fidèle, sans coloration ni distorsion audible.
- Chipset Infineon IRS2092 — Un driver full-bridge reconnu dans le milieu de l’audio DIY pour sa fiabilité et sa précision.
- Triple protection intégrée — Protection contre les courts-circuits, le courant continu (DC bias) et la surchauffe (100°C) pour protéger vos haut-parleurs.
- SNR de 90dB — Un rapport signal/bruit excellent pour un fond sonore parfaitement silencieux.
- Bande passante 20Hz–20kHz — Couvre tout le spectre audible, idéal pour une utilisation subwoofer ou en amplificateur large bande mono.
Détails et Performances

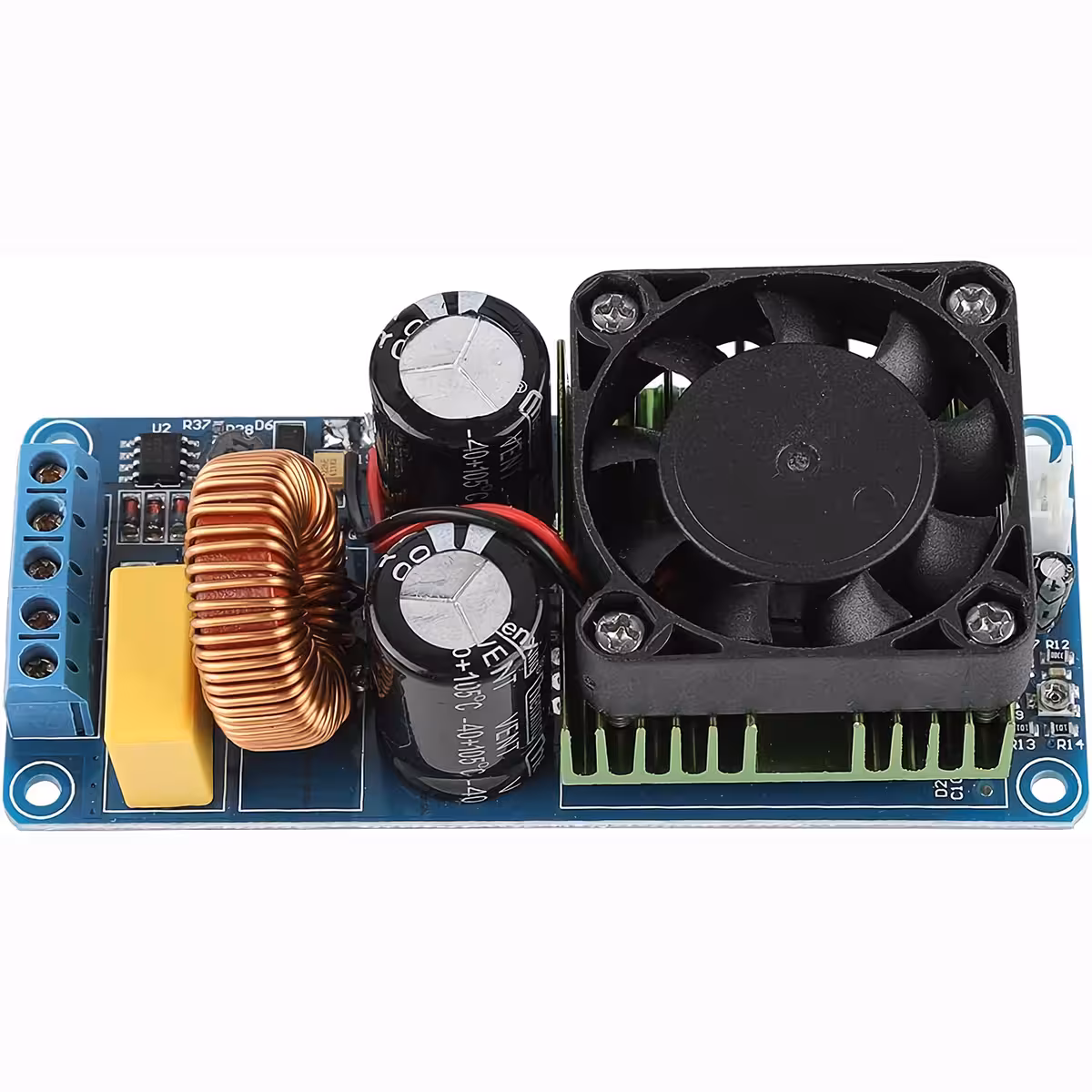

Le cœur de cette carte est le driver IRS2092 d’Infineon, conçu spécifiquement pour la topologie full-bridge classe D. Il est plébiscité par les audiophiles pour son contrôle précis de la commutation et sa linéarité exemplaire. Avec une alimentation de ±65V DC symétrique sous une charge de 4 ohms, l’amplificateur atteint 500W en crête (THD 10 %) et 380W RMS en conditions d’écoute standard. Avec un gain fixe de 36x et une sensibilité d’entrée de 1,5V RMS, il s’intègre parfaitement à tout DAC ou mélangeur audio standard.
| Paramètre | Valeur / Détail |
|---|---|
| Type d’amplificateur | Mono, Classe D, Full-Bridge |
| Circuit intégré principal | IRS2092 (Infineon) |

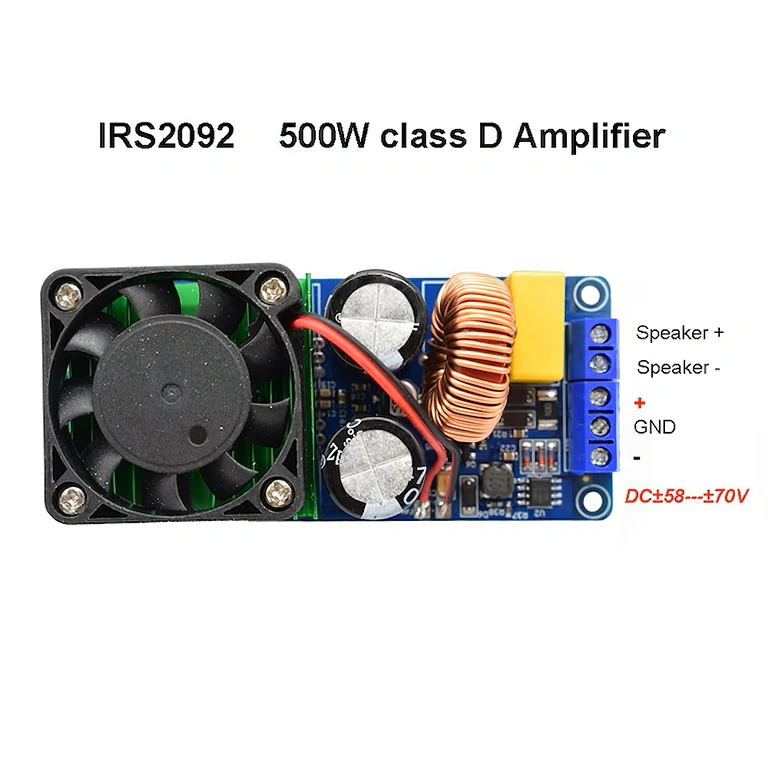

| Tension d’alimentation | DC symétrique ±58V – ±70V (recommandé ±65V) |
| Puissance de sortie (max) | 500W (4 ohms, ±65V, THD 10%) |
| Puissance RMS (THD <0.1%) | 380W @ 4 ohms / 280W @ 8 ohms |
| Efficacité | ≥ 90% |
| Distorsion harmonique totale (THD) | < 0.1% |
| Rapport signal/bruit (SNR) | 90 dB |
| Bande passante | 20 Hz – 20 kHz |
| Sensibilité d’entrée | 1.5V RMS |
| Gain | 36x |
| Impédance compatible | 4 – 8 ohms |
| Protections intégrées | Court-circuit, DC bias, surchauffe (>100°C) |
Instructions d’utilisation et précautions
- Vérifiez scrupuleusement la polarité et le câblage avant toute mise sous tension ; une inversion peut endommager irrémédiablement la carte.
- Utilisez exclusivement une alimentation symétrique ±58V–±70V DC ; ne dépassez jamais ±70V.
- Connectez des haut-parleurs ou subwoofers d’une impédance de 4 à 8 ohms. Pour les subwoofers, des haut-parleurs de 10 à 18 pouces sont recommandés.
- Si votre source audio délivre moins de 1,5V RMS, insérez un préamplificateur pour optimiser le niveau d’entrée.

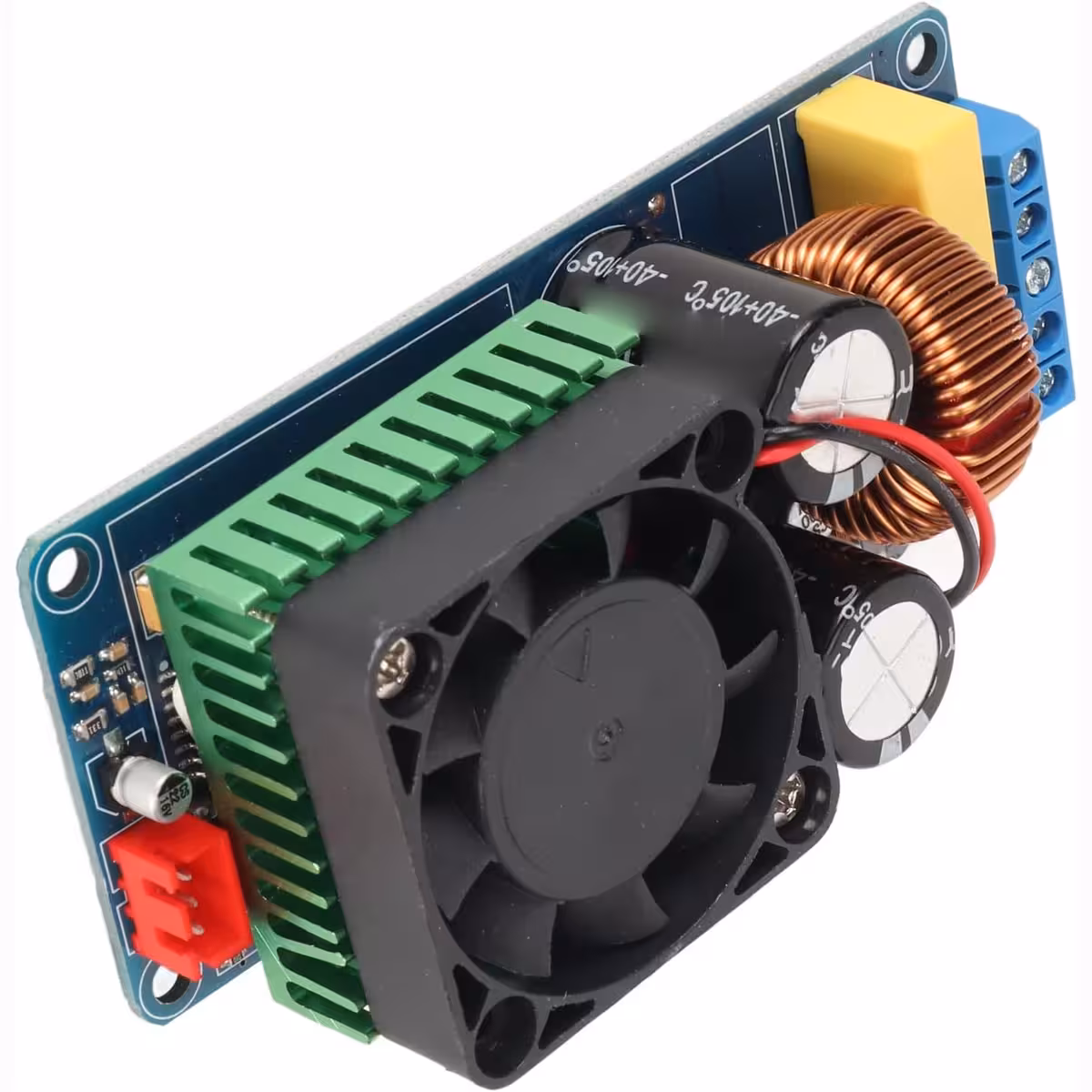

- Installez un dissipateur thermique sur les transistors de puissance avant la première utilisation. Bien que la protection thermique soit automatique, une bonne gestion de la chaleur prolongera la durée de vie de vos composants.
- Testez les protections (court-circuit, DC) avant de brancher des haut-parleurs de grande valeur.
Contenu du colis
- 1 x Carte amplificateur numérique Mono Classe D 500W IRS2092
Questions fréquentes
Quelle alimentation choisir pour cet amplificateur ?
Une alimentation symétrique de ±58V–±70V DC est requise, avec une recommandation de ±65V pour des performances optimales. Elle n’est pas incluse dans le kit.
Est-il compatible avec des enceintes 8 ohms ?
Oui. Sous 8 ohms, il délivre 280W RMS avec un THD inférieur à 0,1 %. Il peut être utilisé comme amplificateur large bande mono sans restriction.
Le dissipateur thermique est-il obligatoire ?
Oui. La carte est livrée sans dissipateur. La protection thermique à 100°C est une sécurité, pas un système de refroidissement. Il est indispensable d’installer un dissipateur adapté à la puissance utilisée.
Puis-je connecter directement un DAC ou une carte son ?
Oui, si la sortie de votre DAC dépasse 1,5V RMS. La plupart des DAC de bureau délivrent 2V RMS et sont donc compatibles. Pour une source plus faible, un préamplificateur sera nécessaire.
Que se passe-t-il en cas de court-circuit en sortie ?
La protection intégrée coupe automatiquement la sortie pour éviter les dommages. La carte est protégée contre les incidents ponctuels, mais cette protection n’est pas conçue pour être sollicitée de manière répétée.
