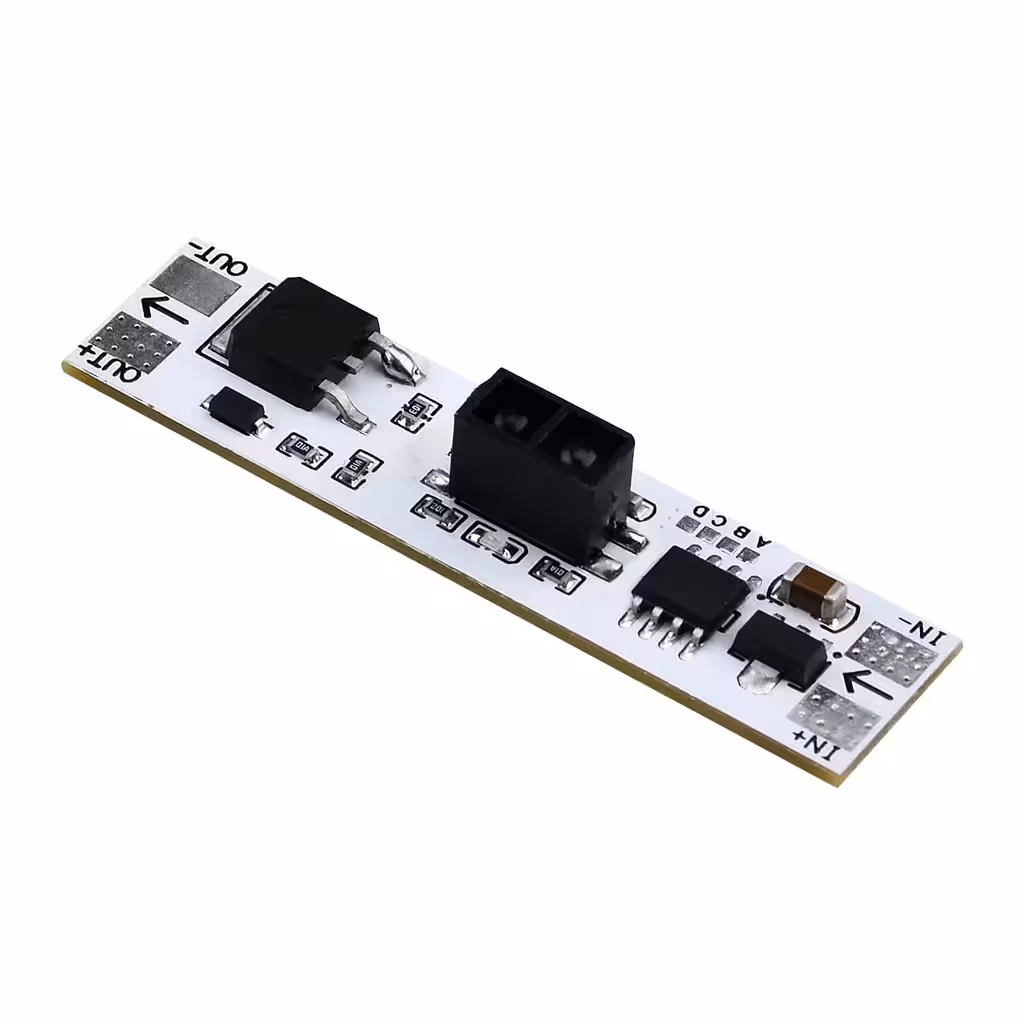

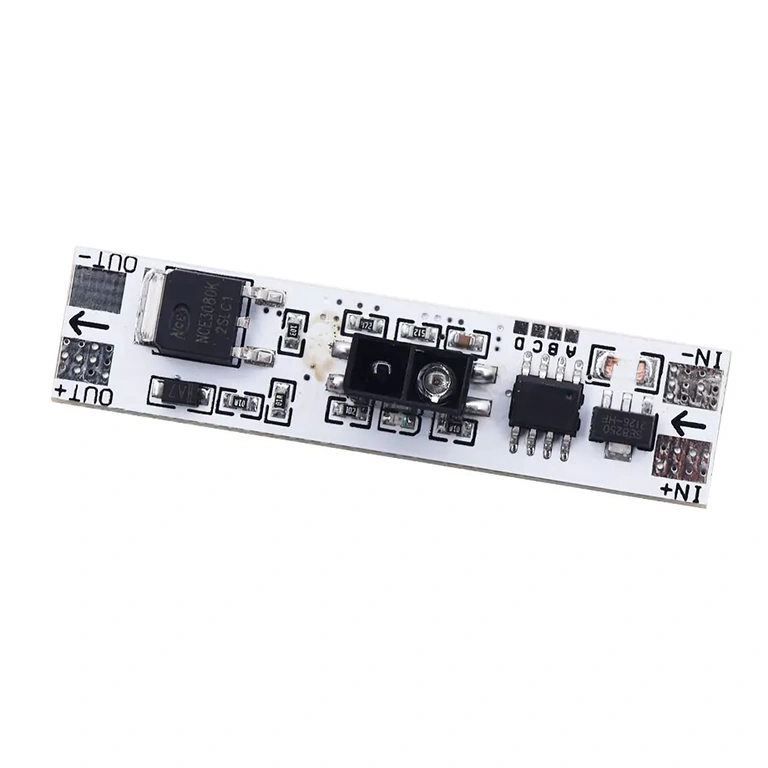

Interrupteur sans contact à capteur infrarouge – Pilotez votre éclairage d’un simple geste
Les mains encombrées en cuisinant, des gants de protection à l’atelier ou le besoin d’une hygiène irréprochable dans la salle de bain : certaines situations rendent l’utilisation d’un interrupteur classique peu pratique, voire inadaptée. Il suffit désormais d’un simple passage de main à une distance de 3 à 8 cm du capteur pour allumer, éteindre ou varier l’intensité de votre ruban LED.

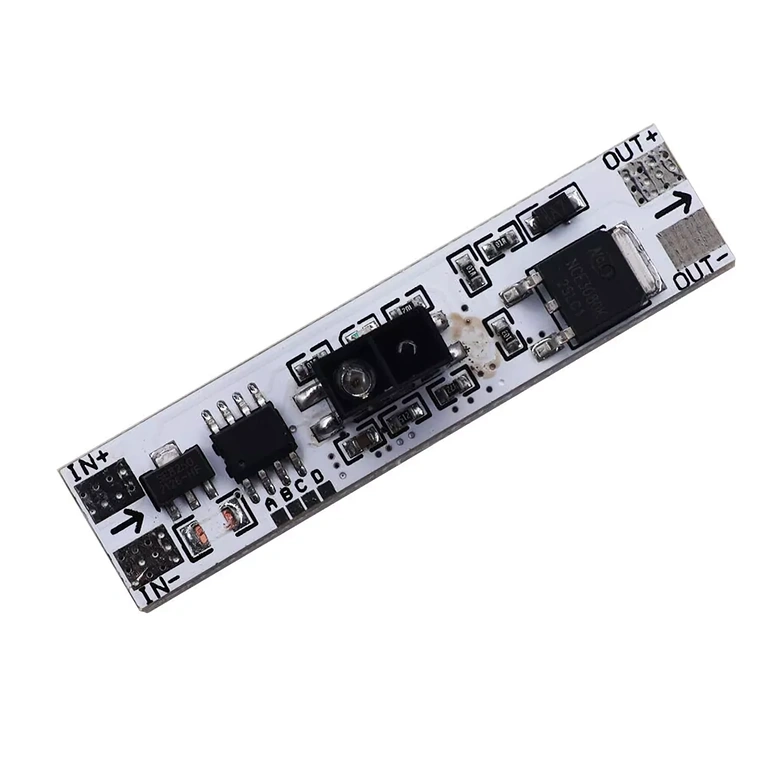

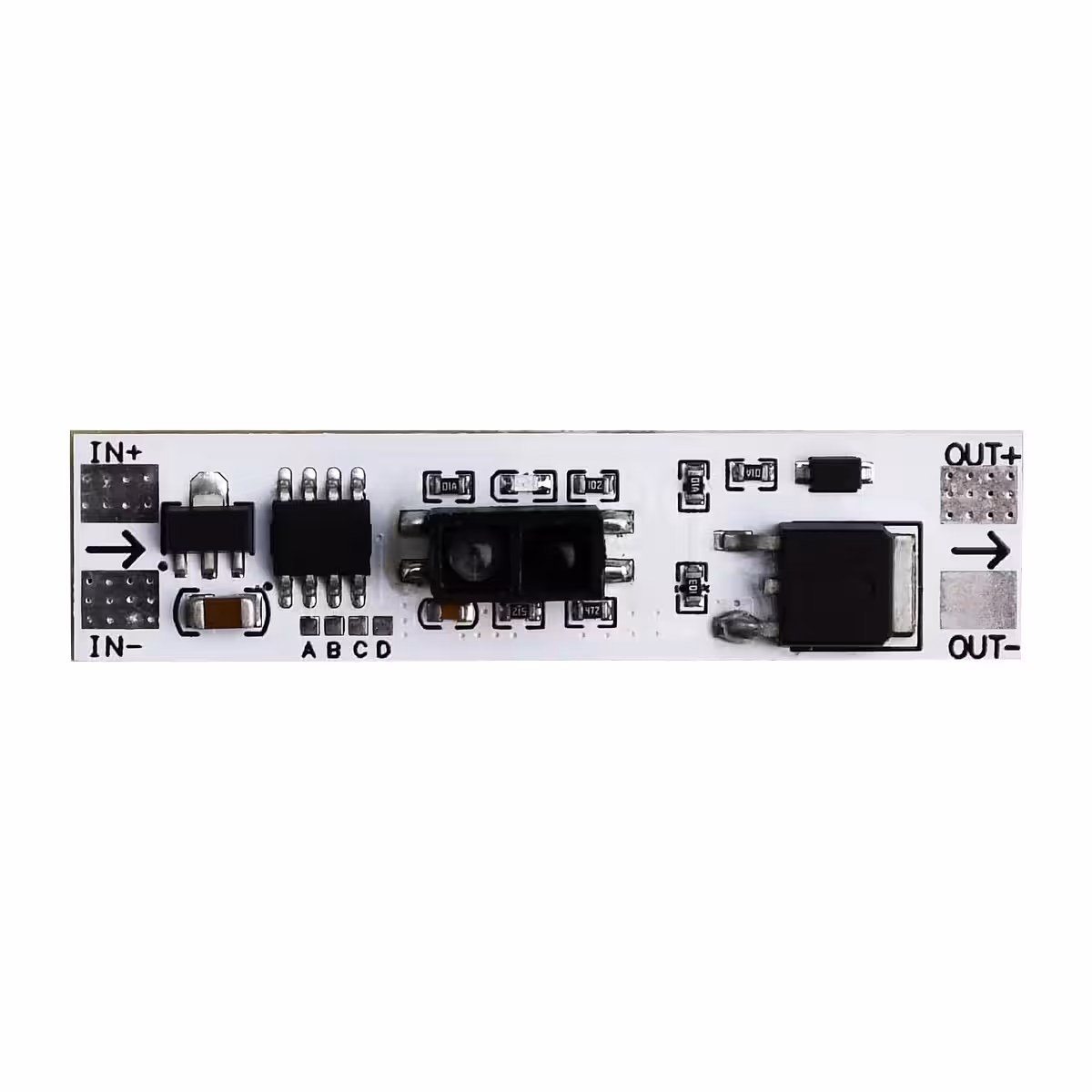

Note : Le module est configuré par défaut en mode ON/OFF. Les fonctionnalités avancées (variateur, allumage/extinction progressifs) s’activent en pontant les broches A, B, C ou D situées sur le circuit imprimé, selon les instructions de configuration ci-dessous.
Pourquoi choisir ce modèle ? (Avantages clés) :
- Zéro contact, zéro trace — Détecte votre main entre 3 et 8 cm. Fini les traces de doigts sur vos meubles ou vos miroirs.
- ON/OFF et variateur intégrés — Un geste bref pour allumer ou éteindre ; un geste prolongé pour ajuster l’intensité lumineuse sans matériel supplémentaire.
- Compatibilité étendue 5V, 12V et 24V DC — S’adapte à la majorité de vos installations LED sans nécessiter de convertisseur complexe.
- Puissance jusqu’à 3A / 36W — Idéal pour alimenter 2 à 3 mètres de ruban LED haute densité ou des spots d’appoint.
- Fonction Fade in / Fade out — Profitez d’une montée et d’une baisse progressive de la lumière pour un confort visuel optimal.
- Format ultra-compact (50 × 12 × 7,9 mm) — S’intègre discrètement derrière un panneau, dans une rainure de meuble ou sous un miroir.
- Prêt à l’emploi — Fonctionne immédiatement en mode ON/OFF dès le branchement, sans programmation logicielle.
Détails et performances
Le capteur de proximité infrarouge réagit instantanément au mouvement de la main, sans être perturbé par l’éclairage ambiant. La sortie PWM permet un contrôle direct de la tension appliquée aux LED, garantissant une variation d’intensité fluide et précise. Le transistor intégré supporte 3A en continu, tandis que la zone de détection calibrée (3–8 cm) évite les déclenchements intempestifs, même dans les espaces restreints.
| Paramètre | Valeur / Détail |
|---|---|
| Tension d’alimentation | 5V / 12V / 24V DC |
| Courant de sortie max. | 3A |
| Puissance maximale | 36W |
| Type de capteur | Infrarouge (IR) de proximité |
| Distance de détection | 3 – 8 cm |
| Modes de fonctionnement | ON/OFF, Variateur (fade in/out) |
| Méthode de contrôle | Geste de la main (sans contact) |
| Compatibilité | LED DC (rubans, spots, modules) |
| Dimensions du module | 50 × 12 × 7,9 mm |
| Type de connexion | Fils à souder / pastilles sur PCB |

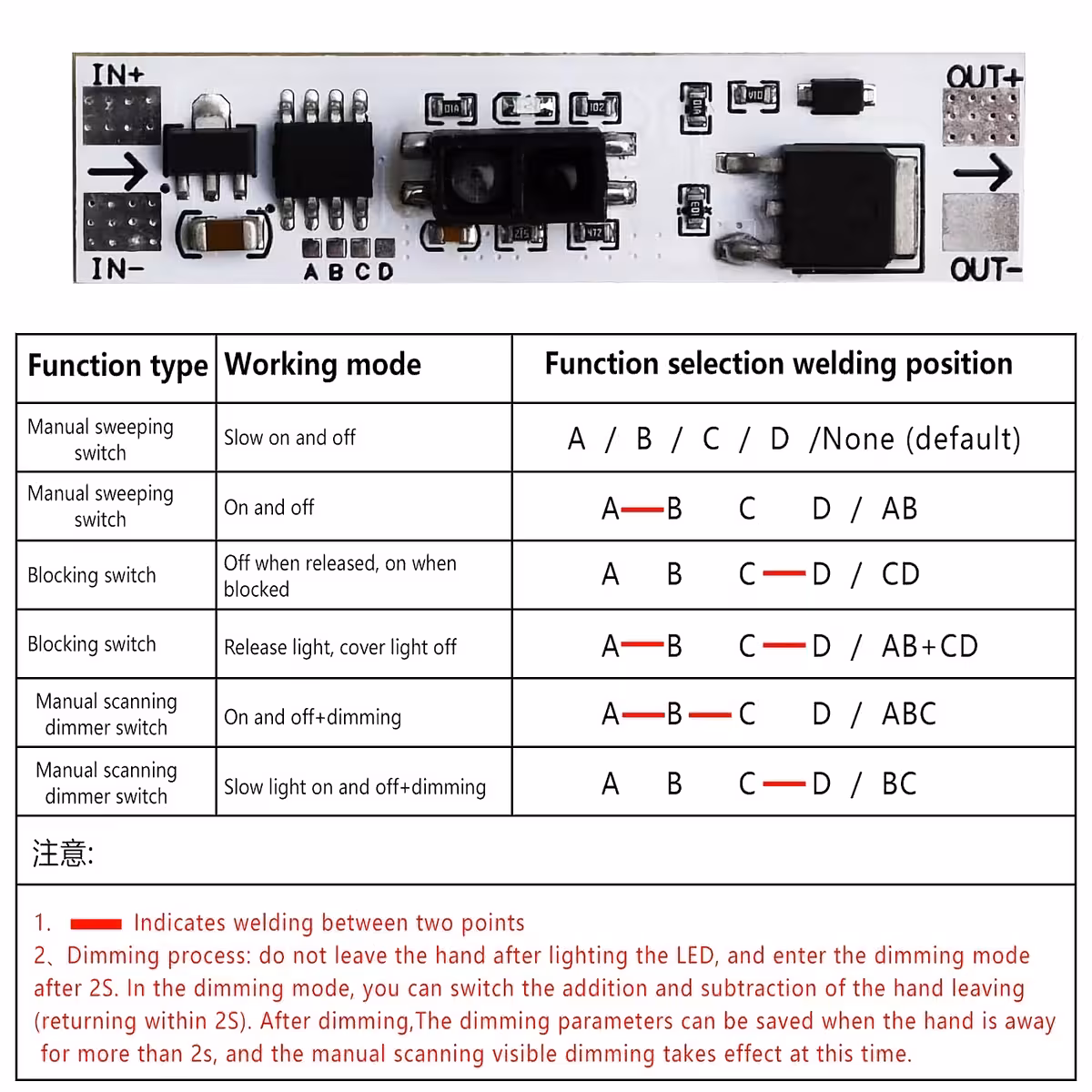

Instructions de configuration et d’utilisation
- Mode par défaut (ON/OFF) : Aucune modification requise. Un passage de main allume ou éteint la lumière.
- Activation du variateur : Reliez les broches A et B sur le circuit imprimé. Un geste bref commute ON/OFF ; maintenez votre main devant le capteur pour ajuster l’intensité.
- Activation du Fade In / Fade Out : Reliez les broches C et D pour obtenir des transitions lumineuses douces.
- Combinaisons avancées : Les broches A, B, C et D peuvent être combinées pour des scénarios personnalisés selon la fiche technique.

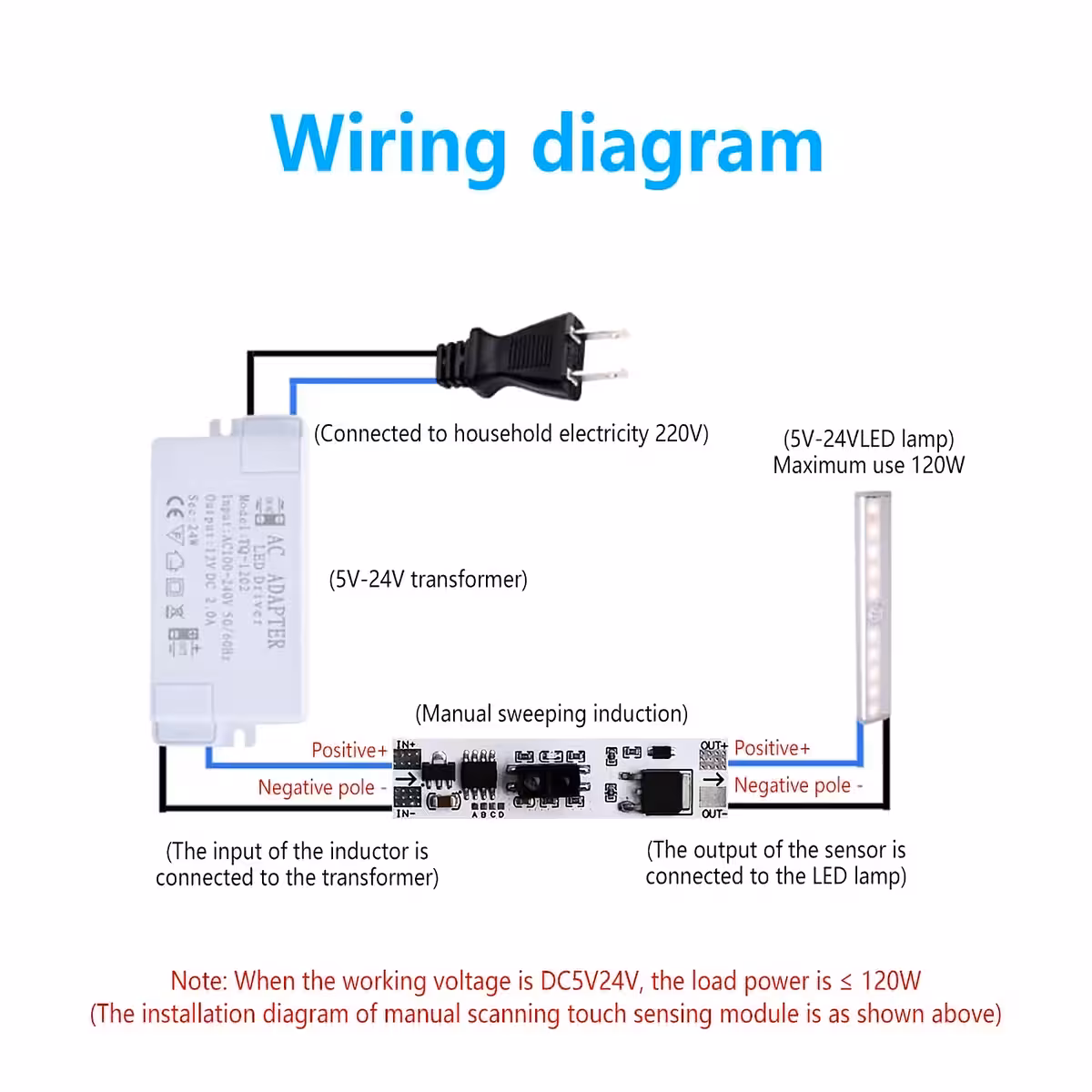

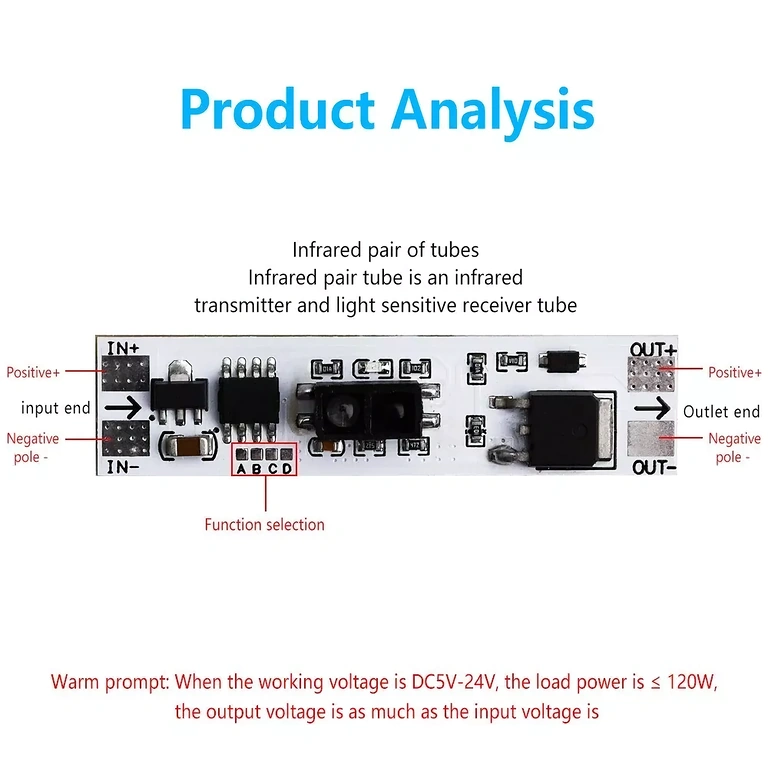

- Raccordement électrique : Connectez l’alimentation positive (+) à l’entrée VCC, la masse (–) à GND, et la sortie OUT au pôle positif de votre éclairage LED.
- Test : Une fois alimenté, passez votre main à 3–8 cm. Le témoin LED sur le module confirme la détection.
Contenu du colis
- 1 × Module interrupteur sans contact avec capteur IR et variateur
Questions fréquentes
Est-il compatible avec mes rubans LED 12V classiques ?
Oui, il est parfaitement compatible avec les rubans LED monochromes 12V DC. Veillez simplement à ce que la charge totale ne dépasse pas 3A (soit 36W maximum sous 12V).
Y a-t-il un risque de déclenchement accidentel ?
La zone de détection est limitée à 3–8 cm. Évitez de placer le capteur face à des surfaces réfléchissantes ou dans des zones de passage très étroites pour garantir une utilisation sereine.
Dois-je installer un logiciel ou programmer le module ?
Absolument pas. Le module est opérationnel dès la sortie de boîte en mode ON/OFF. Les fonctions avancées s’activent manuellement par soudure sur le circuit, sans aucune application ni code.
Puis-je l’utiliser avec des ampoules E27 ou sur le secteur 230V ?
Non. Ce module est exclusivement réservé aux installations basse tension (DC) : rubans LED, spots ou modules 5V, 12V ou 24V. Il ne doit en aucun cas être branché sur le réseau 230V AC.
