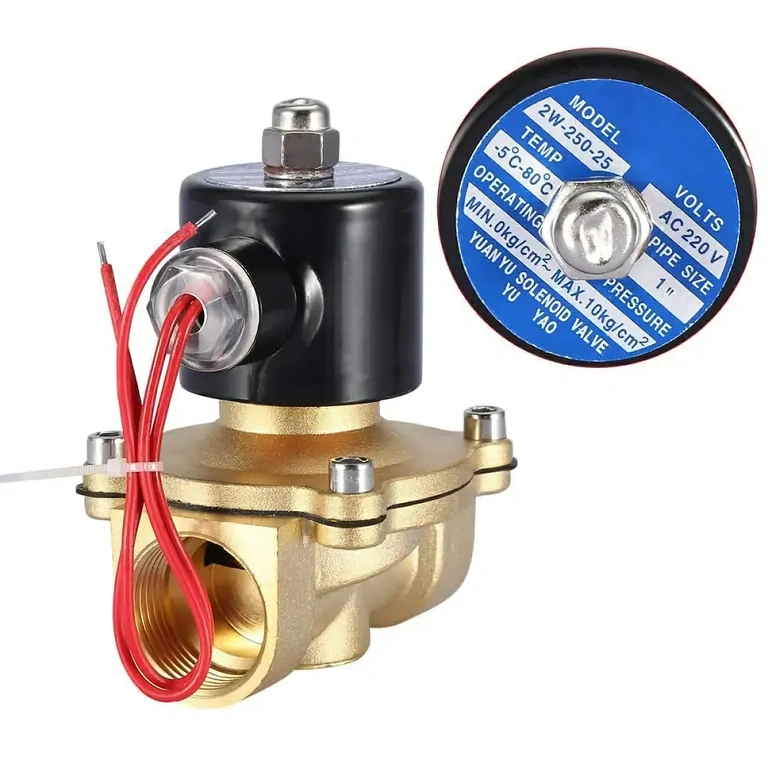

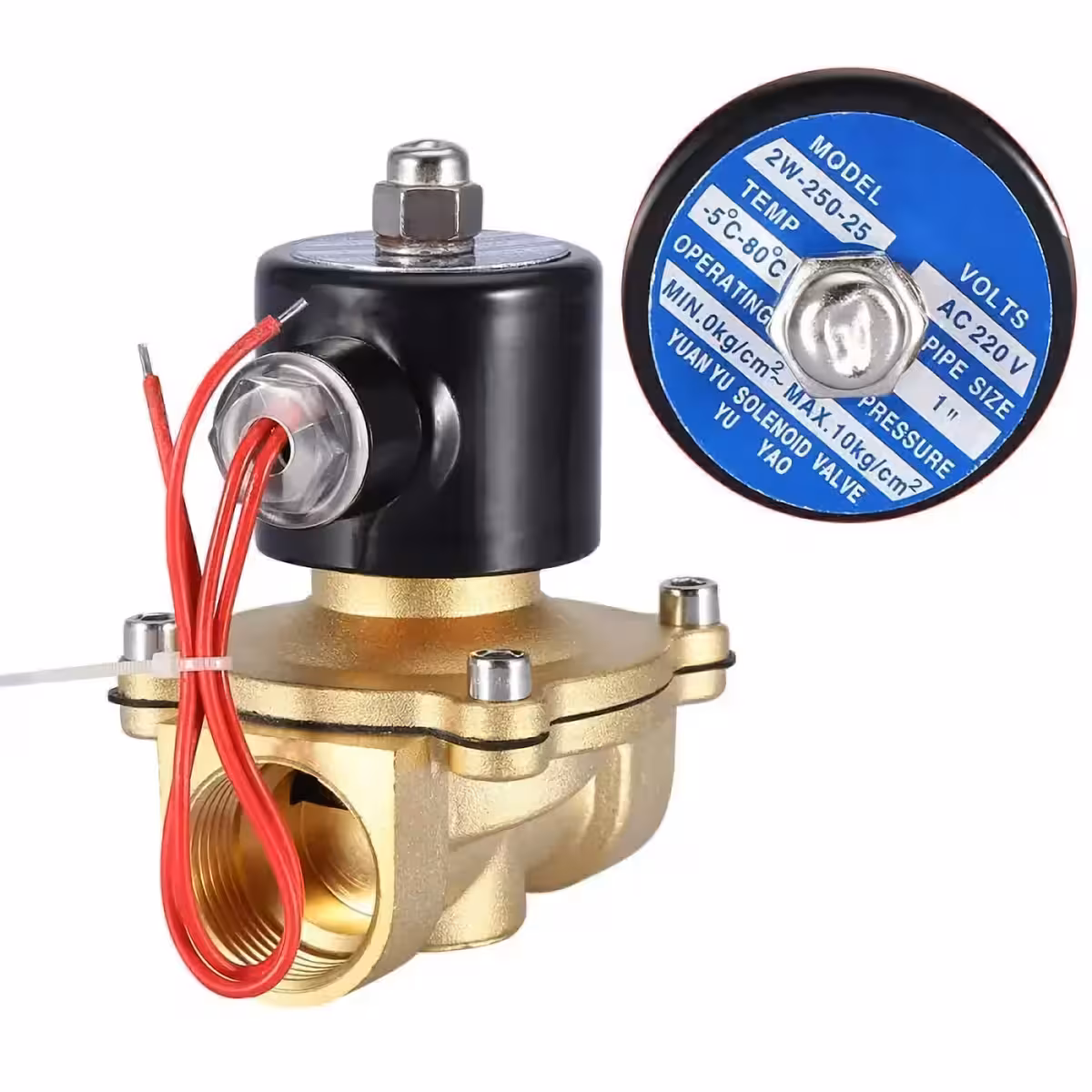

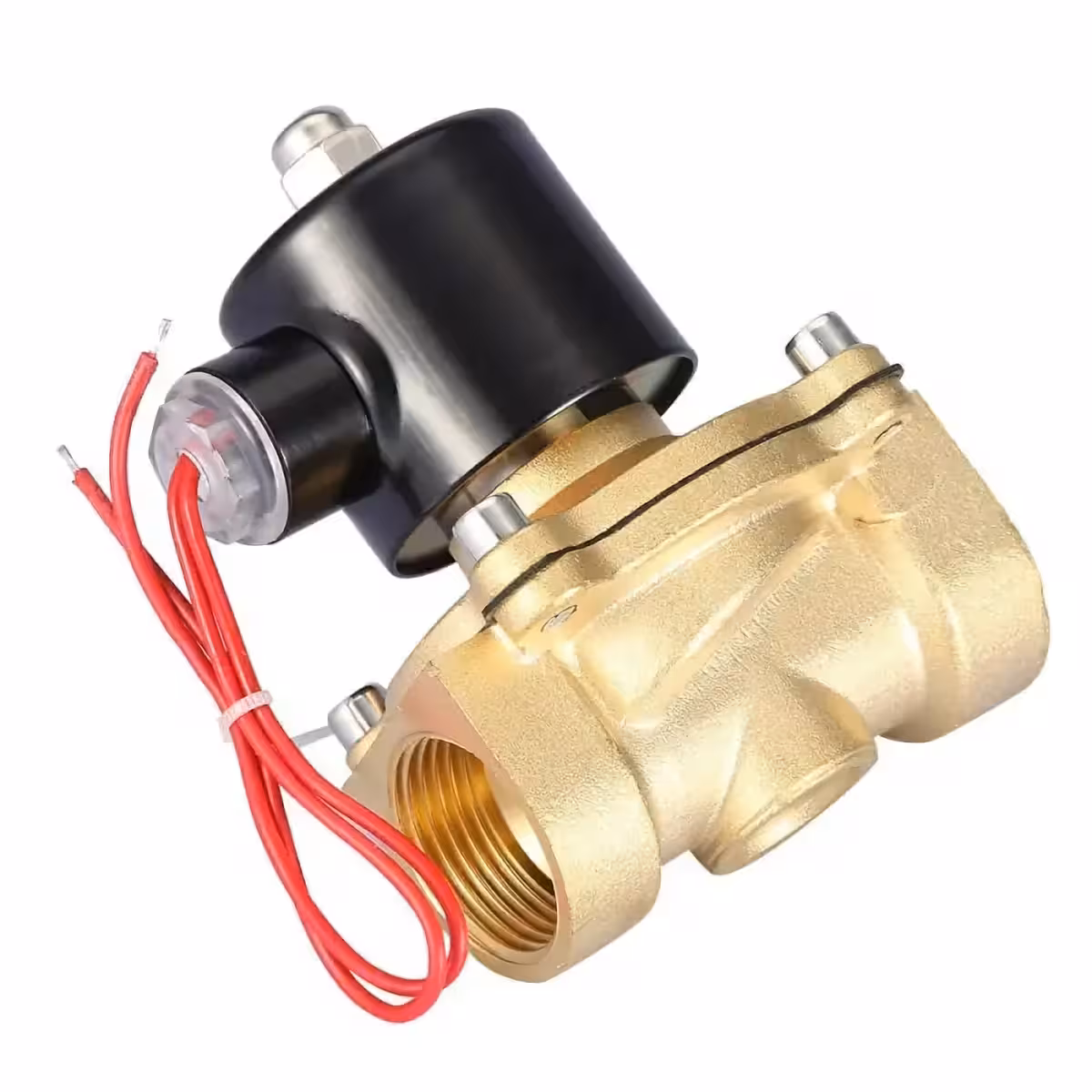

Électrovanne 1 pouce 220V – Contrôle automatique des fluides sans compromis

Besoin de piloter l’ouverture ou la fermeture d’un flux d’eau, d’huile ou d’air comprimé à distance ? Cette électrovanne avec raccordement 1 pouce et alimentation AC 220V assure une gestion automatisée et parfaitement étanche, à chaque utilisation. Elle s’intègre facilement dans vos installations existantes et fonctionne même en l’absence de pression dans la conduite.

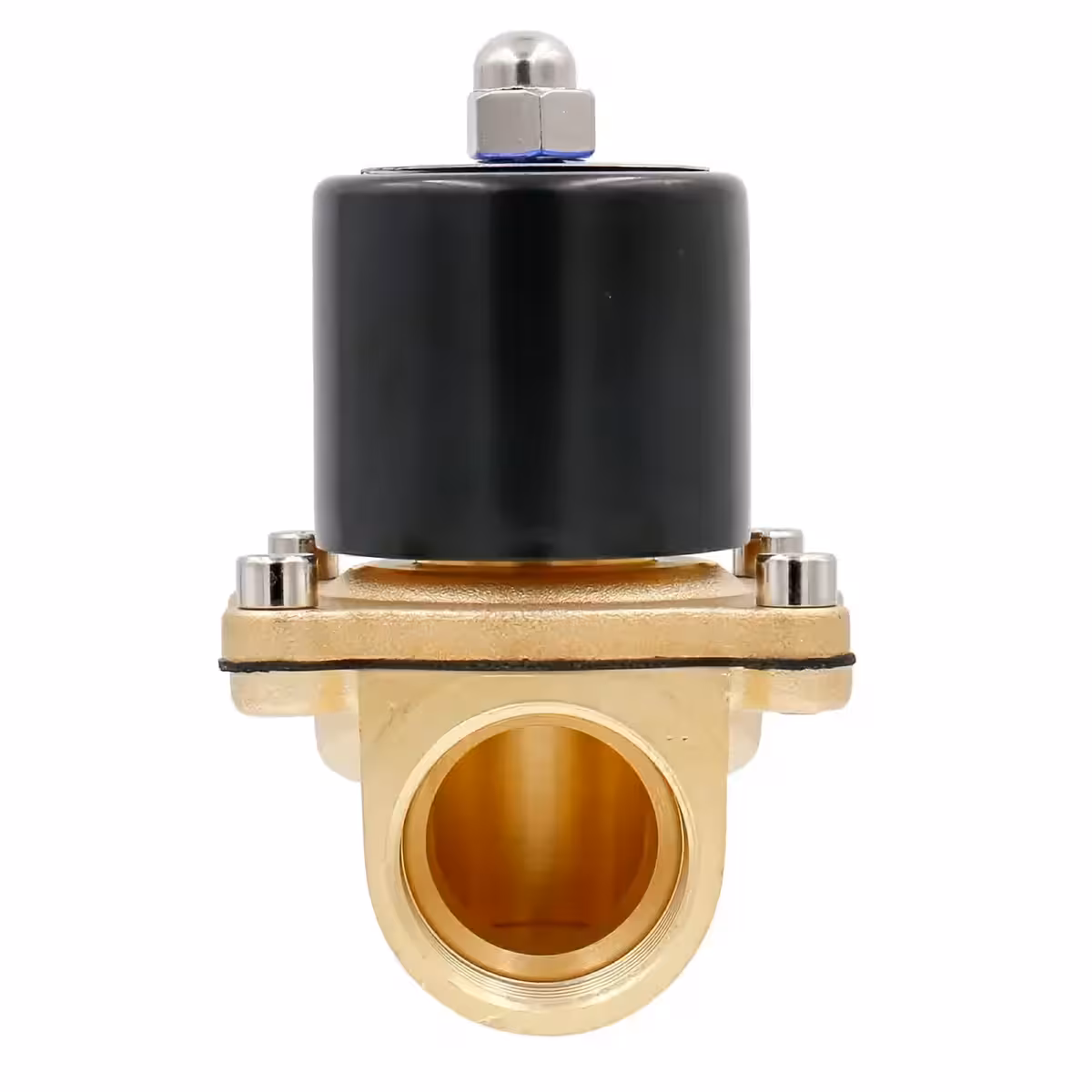

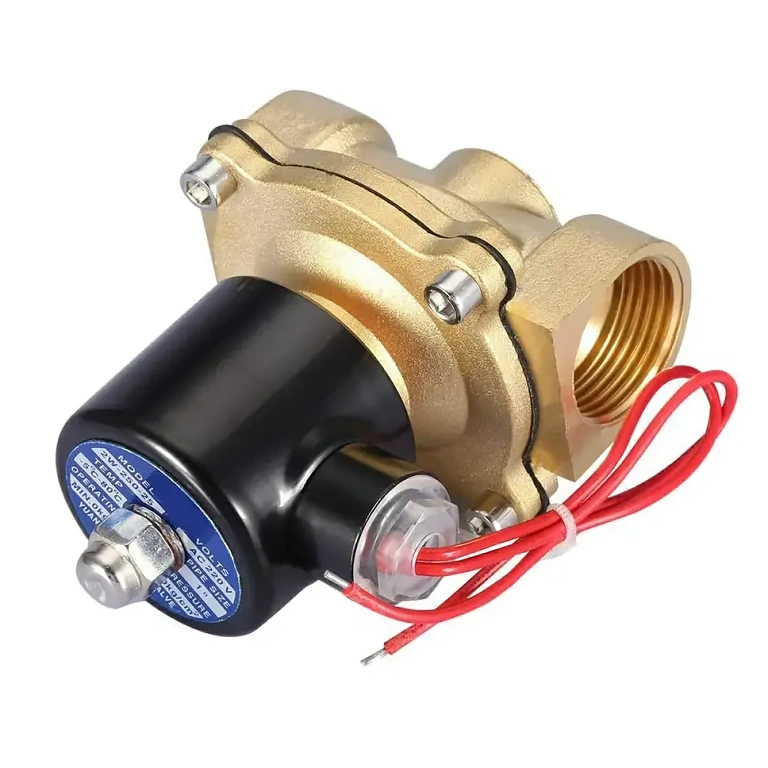

Note : Cette électrovanne est de type Normalement Fermée (NF) : elle s’ouvre sous tension et se referme automatiquement dès que l’alimentation est coupée.

Pourquoi choisir ce modèle ? (Avantages clés) :

Fonctionnement à pression zéro — Grâce à son action directe, elle est idéale pour l’irrigation gravitaire ou les réservoirs sans pompe, là où les vannes classiques échouent.

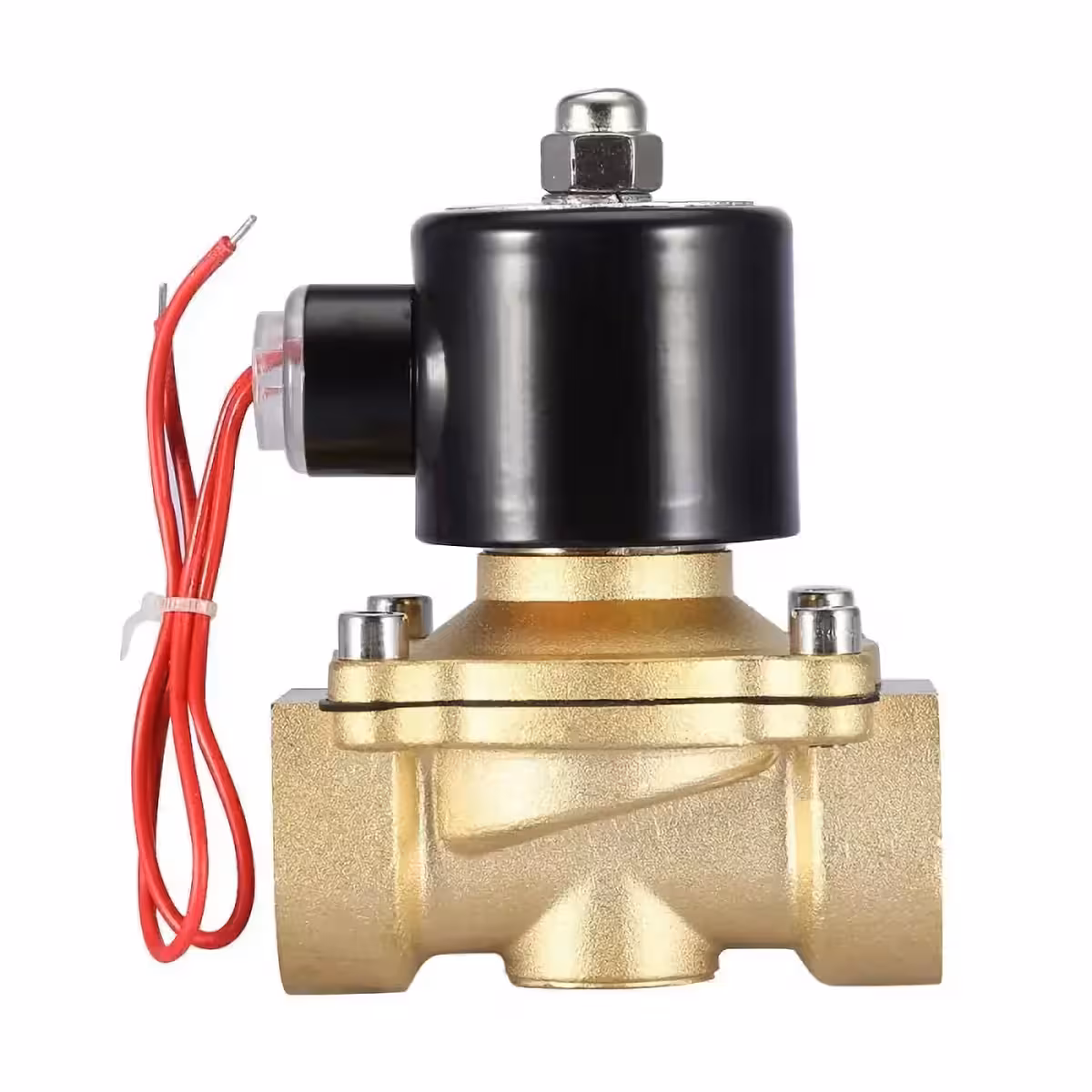

Corps en laiton haute résistance — Conçu pour supporter des pressions jusqu’à 10 bars et des fluides entre -5°C et +100°C, y compris l’eau chaude sanitaire.
Bobine certifiée IP65 — Protection totale contre les jets d’eau et la poussière, permettant une installation en extérieur ou en milieu industriel.
Orifice de passage de 25 mm — Un débit généreux pour un diamètre DN25, limitant les pertes de charge dans votre circuit.
Polyvalence des fluides — Compatible avec l’eau, l’huile minérale et l’air comprimé grâce à son joint NBR fiable.
Installation simplifiée — Filetage standard 1 pouce, sans adaptateurs complexes ni modifications lourdes de votre tuyauterie.

Détails et performances

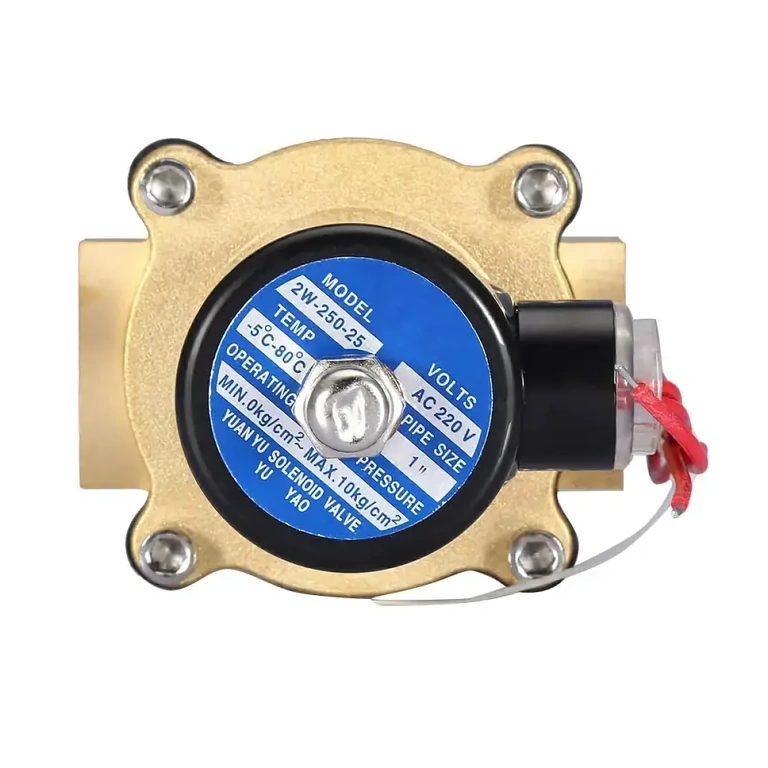

Dès que la bobine est alimentée en AC 220V / 22W, le champ électromagnétique actionne le piston pour libérer instantanément l’orifice de 25 mm. À la coupure du courant, le ressort de rappel referme la vanne hermétiquement, sans aucune fuite ni intervention manuelle. Le joint de piston en NBR (caoutchouc nitrile) garantit une étanchéité durable, que le fluide soit de l’eau froide, de l’eau chaude ou de l’huile minérale.

Important : l’installation doit impérativement respecter le sens de la flèche gravée sur le corps de la vanne. Un montage inversé empêcherait l’ouverture correcte de la vanne, quelle que soit la tension appliquée.

Paramètre	Valeur / Détail
Type d’action	Normalement Fermée (s’ouvre sous tension)
Matériau du corps	Laiton
Type de vanne	Action directe
Diamètre de raccordement	1 pouce (DN25)
Pression de service	0 – 1.0 MPa (0 – 10 bar)
Tension d’alimentation	AC 220V / 50Hz
Puissance consommée	22W
Diamètre de passage	25 mm
Matériau du joint	NBR (caoutchouc nitrile)
Fluides compatibles	Eau, Huile minérale, Air comprimé
Température du fluide	-5°C à +100°C
Indice de protection	IP65
Sens d’installation	Selon la flèche marquée sur le corps
Poids	env. 897 g

Contenu du colis

1x Électrovanne 1 pouce AC 220V en laiton
1x Bobine électromagnétique IP65 pré-montée

Questions fréquentes

Fonctionne-t-elle sans pression dans la conduite ?

Oui. Sa conception à action directe permet une ouverture à pression zéro. Elle ne nécessite pas de pression différentielle pour fonctionner, ce qui la rend parfaite pour les systèmes gravitaires ou les réservoirs sans pompe.

Puis-je l’utiliser pour de l’eau chaude ou un circuit de chauffage ?

Absolument. Avec une résistance thermique allant jusqu’à +100°C, elle est parfaitement adaptée à l’eau chaude sanitaire et aux circuits de chauffage standards.

Comment la connecter à un système d’automatisation ?

Elle s’alimente directement en 220V AC / 50Hz. Tout relais, programmateur ou automate capable de commuter du 220V peut la piloter. Sous tension, elle s’ouvre ; hors tension, elle se ferme automatiquement.

Quels fluides ne sont pas compatibles avec le joint NBR ?

Le joint en NBR n’est pas adapté aux solvants organiques agressifs, aux acides concentrés ou aux hydrocarbures aromatiques. Pour ces applications, des joints en PTFE ou EPDM seraient nécessaires. Ce produit est certifié pour l’eau, l’huile minérale et l’air comprimé.
