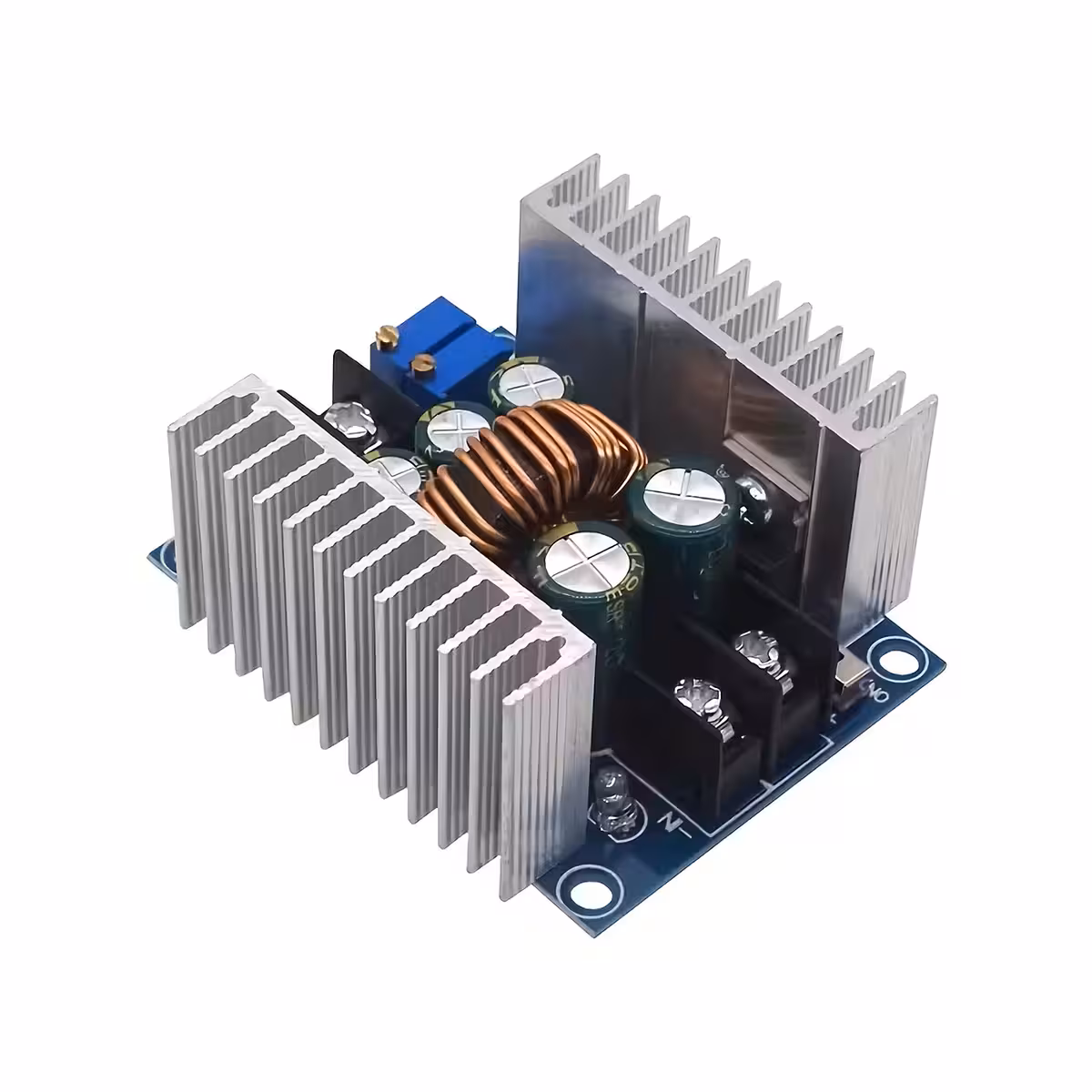

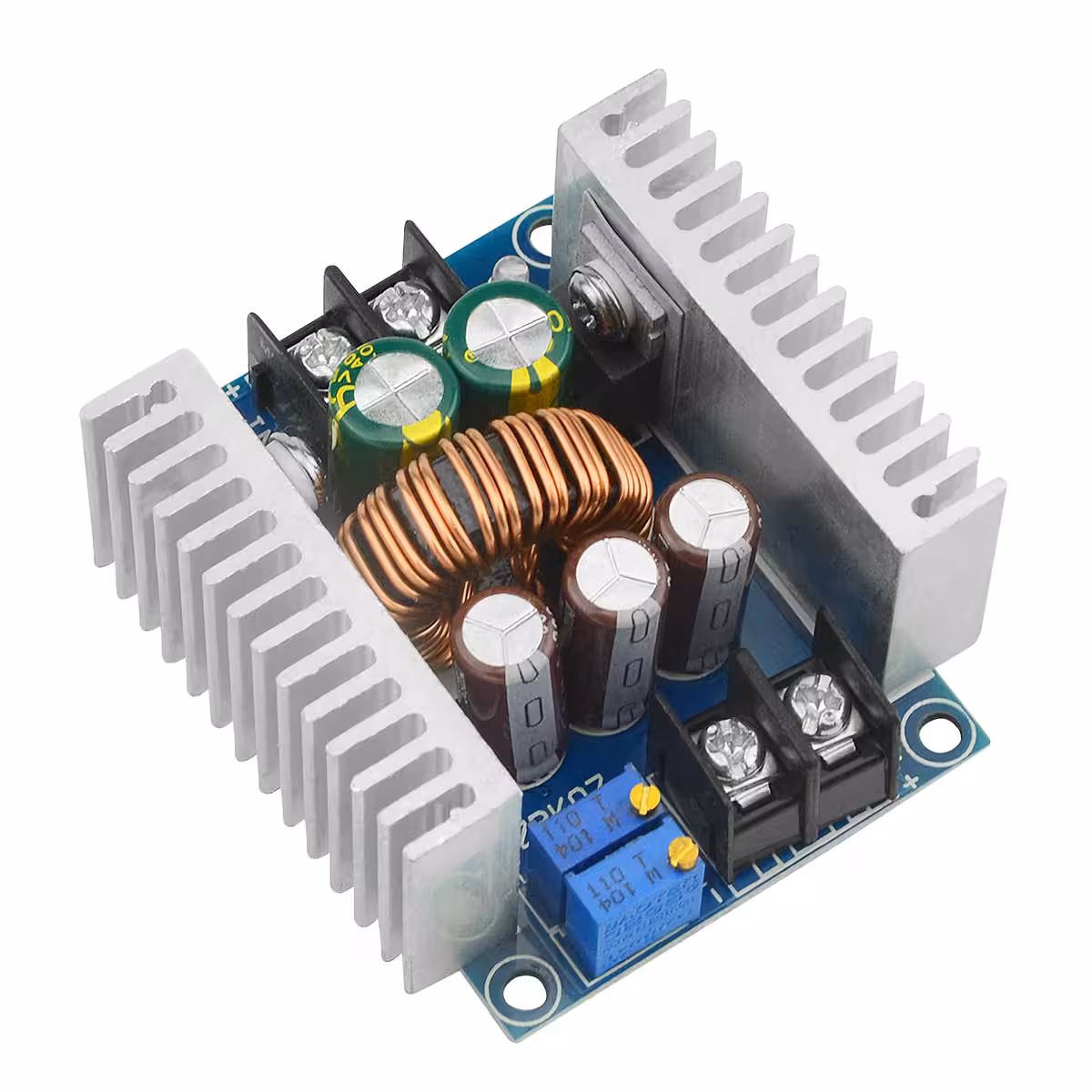

Module abaisseur DC-DC 20A 300W CC/CV — Conversion de tension haute performance avec réglage précis
Besoin d’abaisser la tension d’une batterie 24V vers du 12V, de charger un accumulateur LiPo ou d’alimenter un Raspberry Pi depuis une source automobile ? Contrairement aux régulateurs linéaires classiques qui dissipent l’excédent d’énergie sous forme de chaleur, ce module abaisseur (step-down) DC-DC 20A 300W offre un rendement exceptionnel allant jusqu’à 96 %, garantissant que la quasi-totalité de l’énergie est utilisée efficacement.
Note : Le courant maximal est de 20A, mais pour une utilisation continue en toute sécurité, nous recommandons de limiter la charge à ≤15A. En cas de forte différence entre la tension d’entrée et de sortie, réduisez la charge et prévoyez une ventilation active.
Pourquoi choisir ce modèle ? (Points forts) :
- Efficacité réelle de 95–96 % — Pour une conversion 24V vers 12V/20A, la dissipation thermique est inférieure à 6W, contre environ 120W pour un régulateur linéaire.

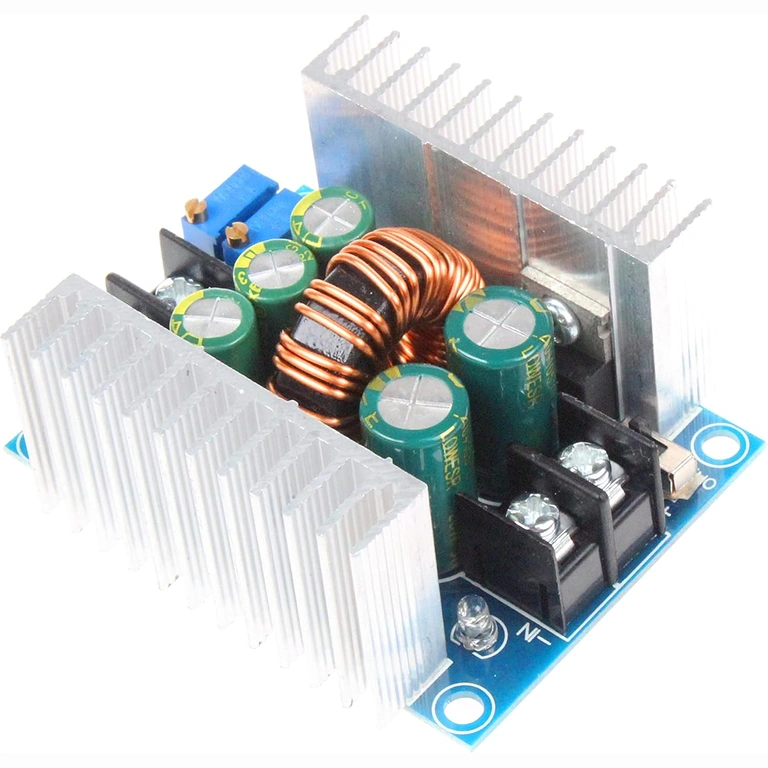

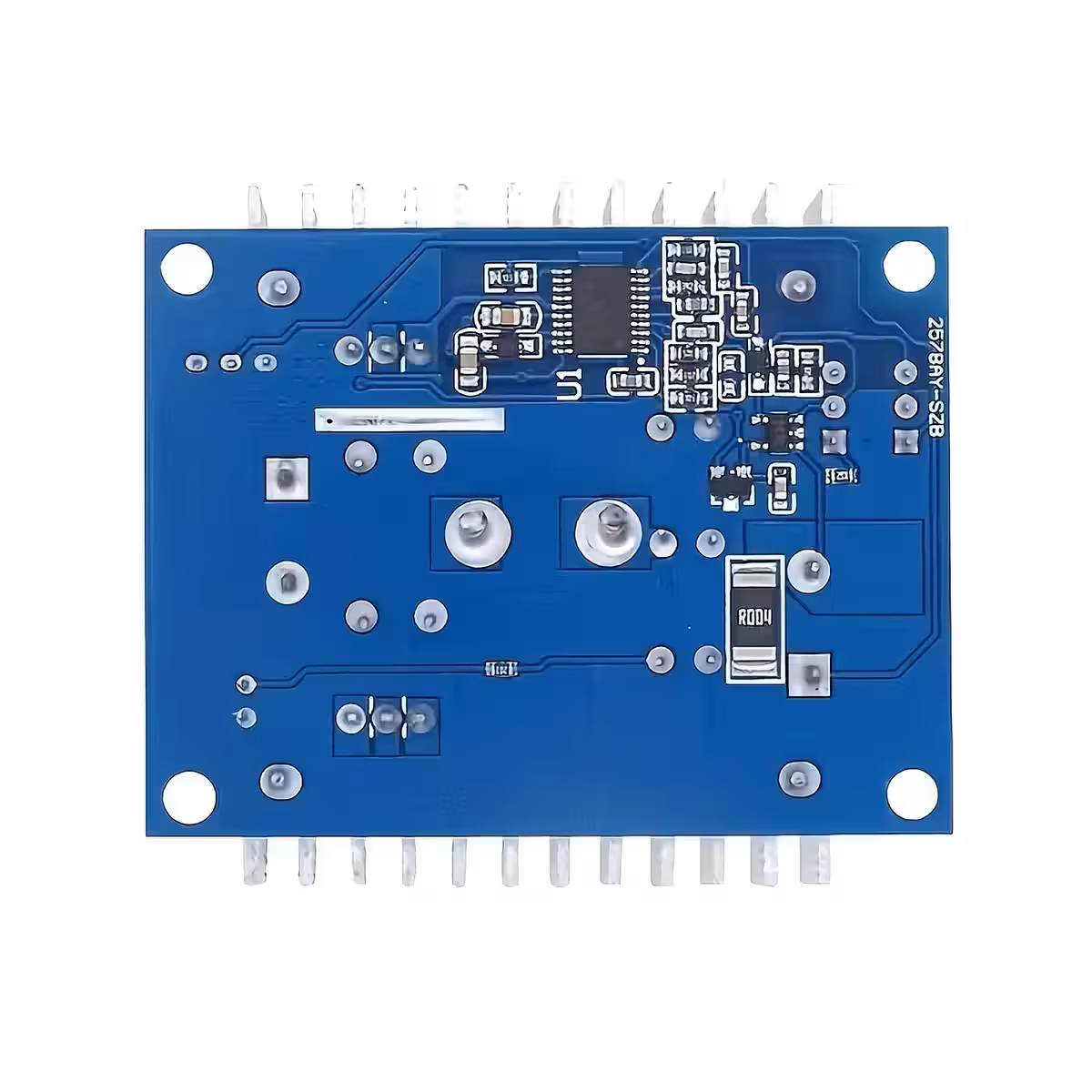

- Double MOSFET 75V/80A + condensateurs Low ESR — Ondulation (ripple) de sortie ≤50mV, assurant une stabilité optimale même pour les circuits numériques sensibles.

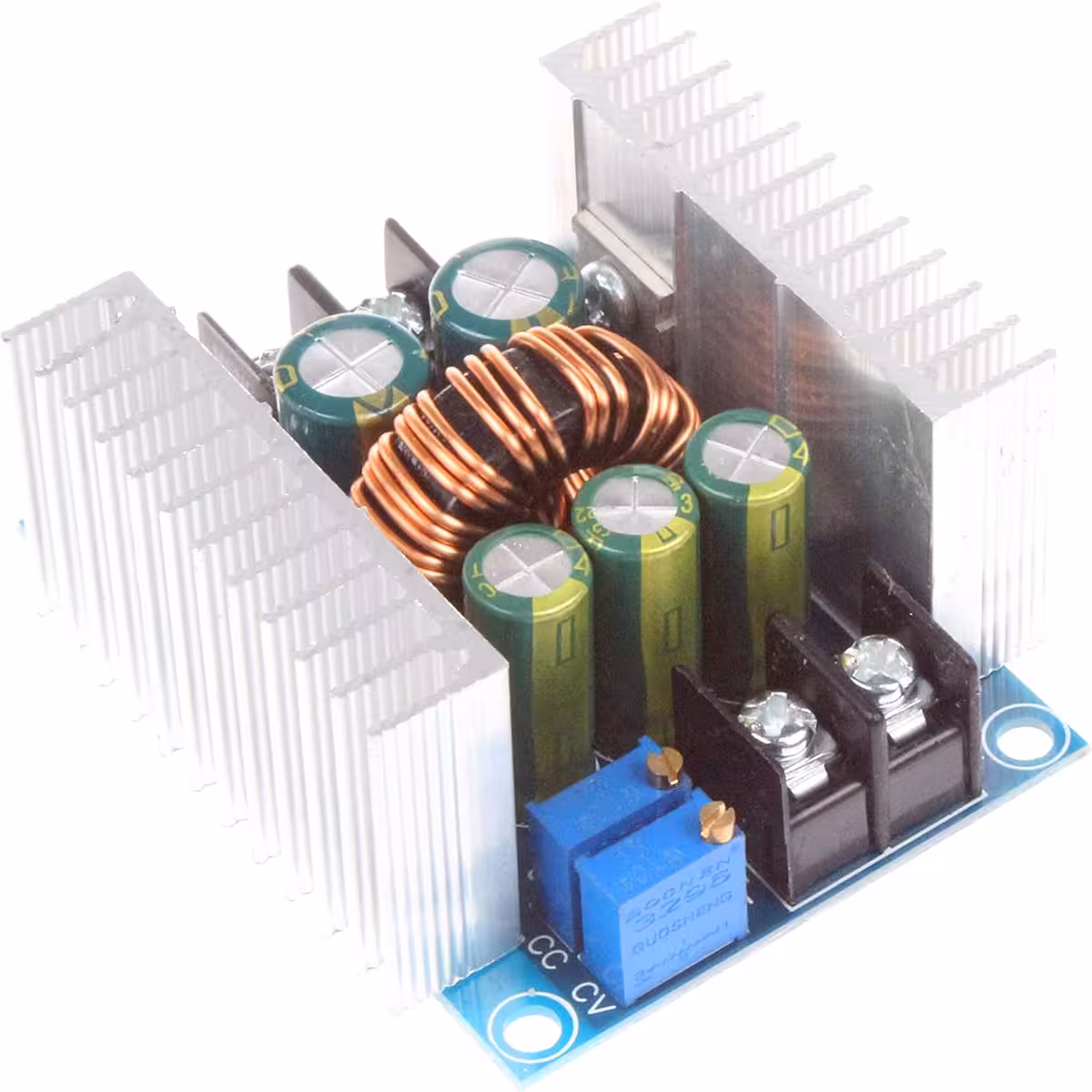

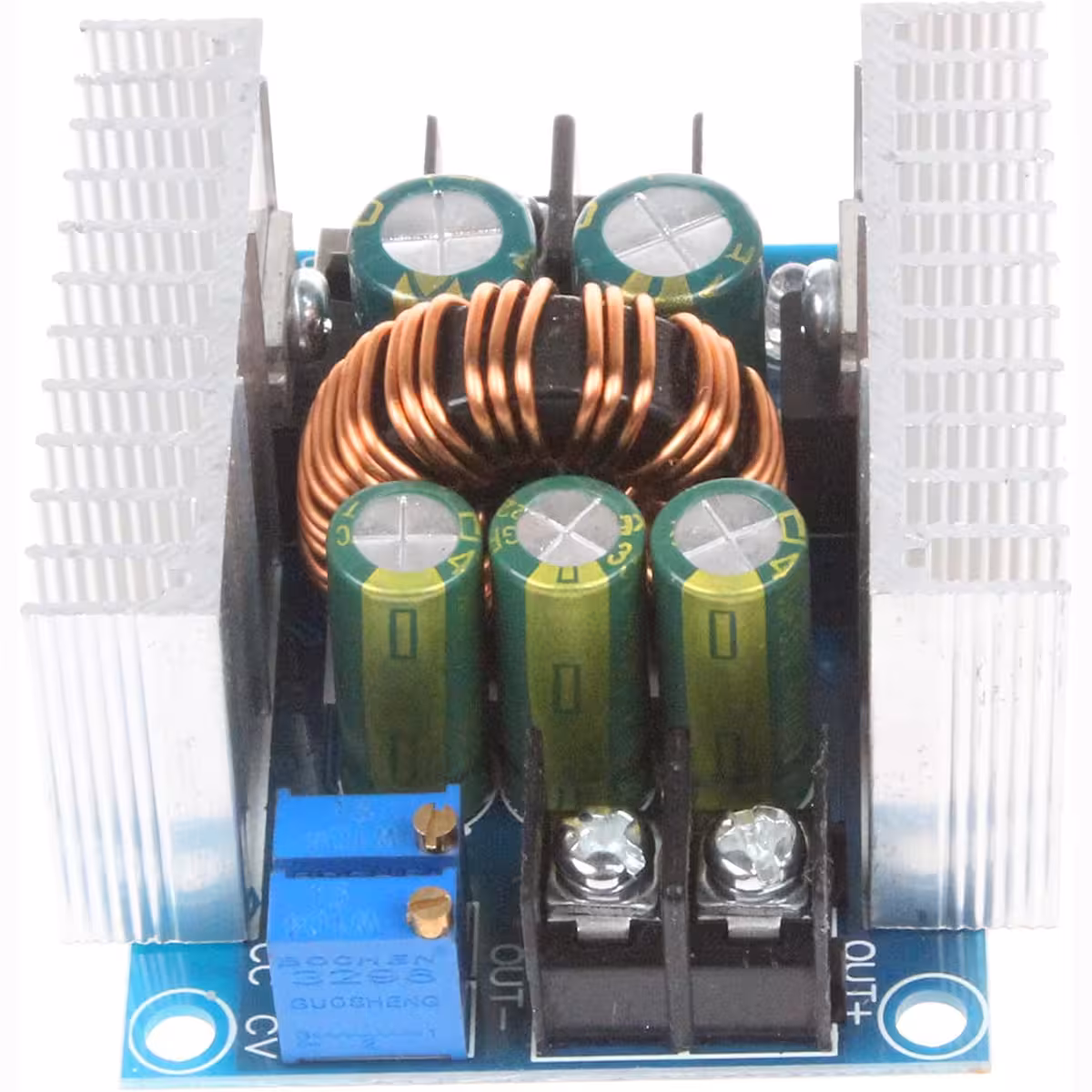

- Réglage indépendant CV et CC — Potentiomètres distincts pour la tension (1.2–36V) et la limite de courant (0.2–20A), sans interférence.
- Protection automatique contre les courts-circuits — Réarmement automatique après suppression du défaut, sans intervention manuelle ni fusible à remplacer.
- Borniers à vis 30A et interrupteur ON/OFF — Connexion rapide et sécurisée, sans soudure ni adaptateurs complexes.

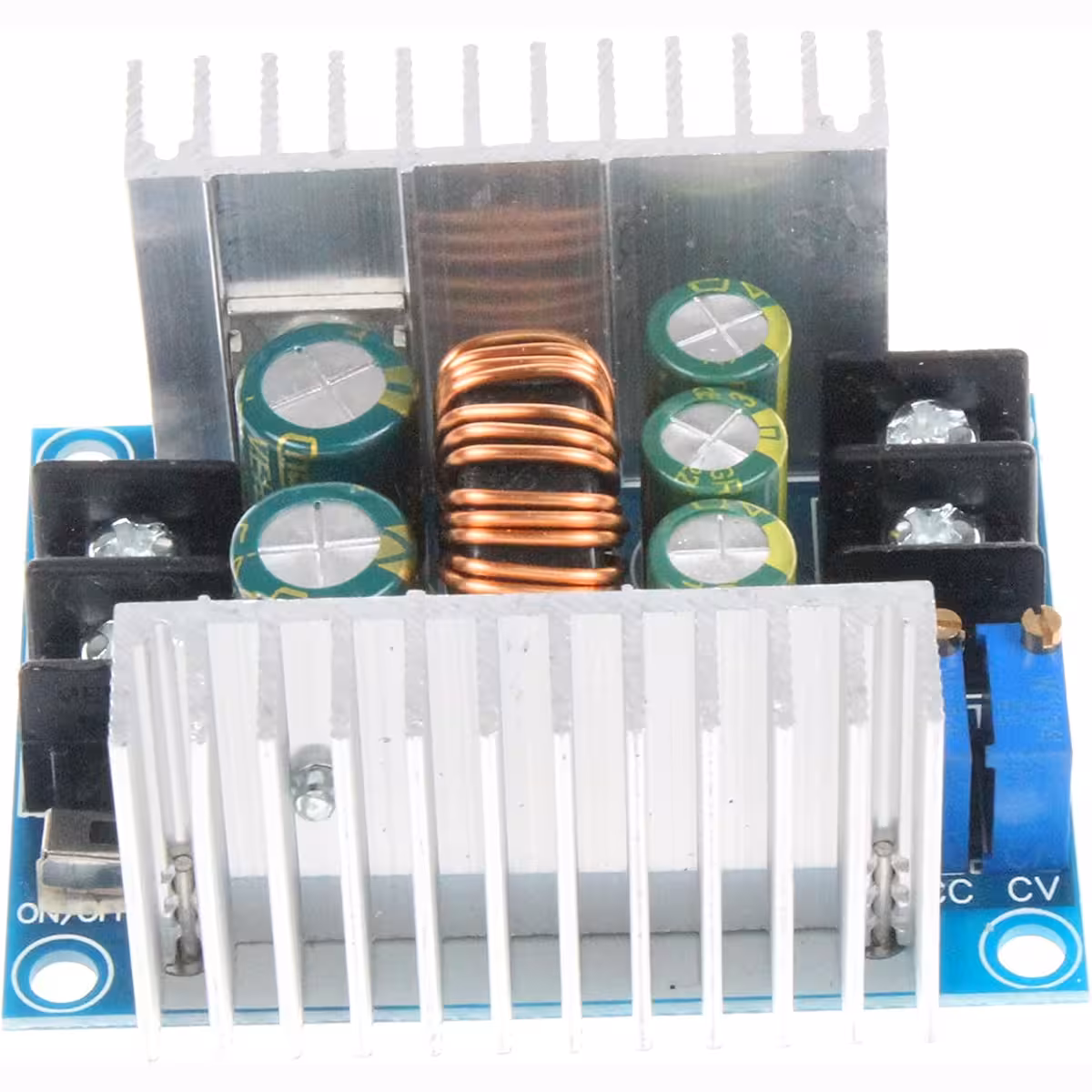

- Double dissipateur thermique intégré — Refroidissement passif suffisant jusqu’à 10–12A ; emplacement prévu pour un ventilateur actif au-delà de 15A.
- Broche EN (enable) pour contrôle externe — Marche/Arrêt via signal logique, idéal pour l’automatisation et les systèmes pilotés par microcontrôleur.
Détails techniques et performances
La topologie de ce convertisseur buck synchrone, équipée d’un double MOSFET 75V/80A, assure une commutation rapide et des pertes minimales. Grâce aux condensateurs Low ESR, l’ondulation en sortie est maintenue sous les 50mV, un niveau de propreté idéal pour Arduino, les modules IoT ou les circuits audio. Sa large plage d’entrée (6V–40V DC, 10–40V recommandé) le rend compatible avec les batteries LiPo, les alimentations de laboratoire, les panneaux solaires et les systèmes embarqués 12V ou 24V. Avec ses dimensions compactes de 60 × 53 × 27 mm, il s’intègre facilement dans vos boîtiers.
| Paramètre | Valeur / Détail |
|---|---|
| Tension d’entrée | DC 6V – 40V (10V – 40V recommandé) |
| Tension de sortie | DC 1.2V – 36V réglable en continu (<32V recommandé) |
| Courant de sortie | Max 20A (≤15A en continu recommandé) |
| Puissance maximale | 300W |
| Efficacité | ~95–96% (24V→12V à 20A) |
| Ondulation (Ripple) | ≤50mV |
| Composants clés | Double MOSFET 75V/80A, condensateurs Low ESR |
| Protections | Court-circuit auto-réarmable, limitation de courant CC, alerte surcharge |
| Connectique | Borniers à vis 30A |
| Contrôle | Potentiomètres CV et CC, interrupteur ON/OFF, broche EN |
| Dimensions | 60 × 53 × 27 mm |
| Topologie | Convertisseur Buck (abaisseur) synchrone |
Guide d’utilisation

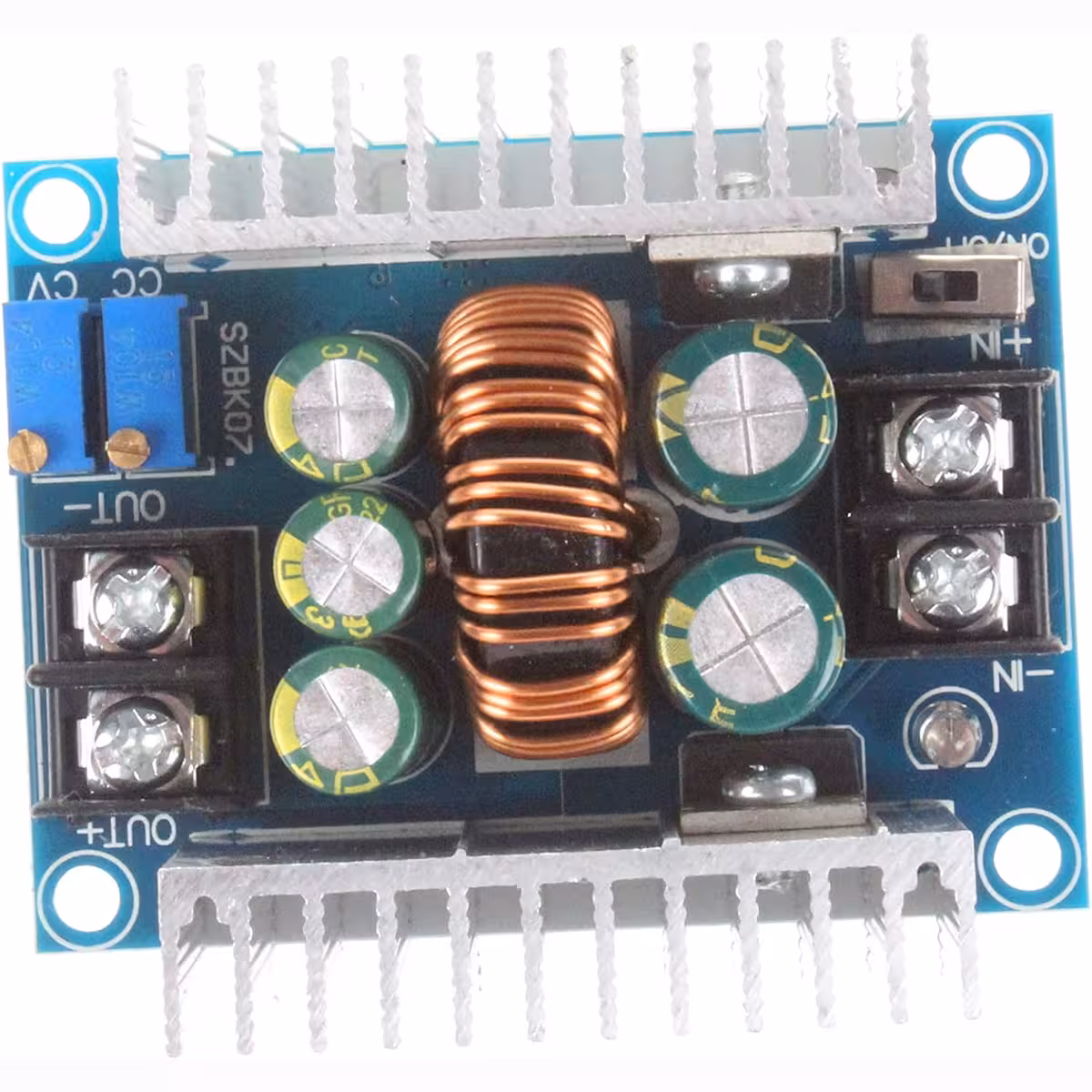

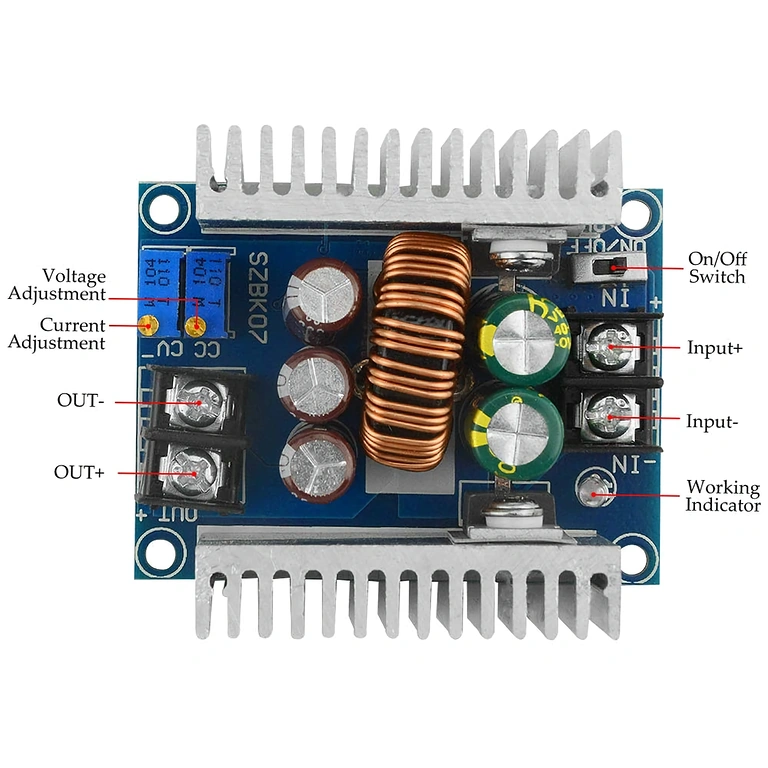

- Connexion : Reliez le pôle positif au terminal +IN et le négatif au -IN. Ne dépassez jamais 40V en entrée.
- Réglage de la tension (CV) : Ajustez le potentiomètre CV pour définir la tension de sortie souhaitée (1.2V à 36V). Vérifiez au voltmètre avant de brancher votre appareil.
- Réglage du courant (CC) : Utilisez le potentiomètre CC pour définir la limite de courant maximale (0.2A–20A). Le module passera en mode courant constant si cette limite est atteinte.
- Marche/Arrêt : Utilisez l’interrupteur ON/OFF intégré ou appliquez un signal logique sur la broche EN pour un pilotage automatisé.
- Refroidissement : Pour un courant supérieur à 15A ou une forte chute de tension, ajoutez un ventilateur dirigé vers les dissipateurs.
- Longévité : Pour une durée de vie optimale, maintenez la charge sous les 80 % de la capacité nominale et évitez une utilisation prolongée à pleine puissance.
Contenu du colis
- 1× Module abaisseur DC-DC 20A 300W CC/CV
Questions fréquentes
Puis-je utiliser ce module pour charger des batteries LiPo ou Li-Ion ?
Absolument. Le mode CC/CV est parfaitement adapté : réglez la tension de fin de charge sur CV et le courant de charge sur CC. Compatible avec LiPo, Li-Ion et LiFePO4, sous réserve de respecter les paramètres de votre batterie.
Une ventilation active est-elle toujours nécessaire ?
Non. En dessous de 10–12A et avec une faible différence de tension, les dissipateurs passifs suffisent. Ajoutez un ventilateur au-delà de 15A ou pour une utilisation intensive prolongée.
Que se passe-t-il si la charge dépasse la limite de courant ?
Le module bascule automatiquement en mode CC (Courant Constant) et réduit la tension de sortie pour maintenir le courant au seuil défini. En cas de court-circuit, la protection s’active et se réinitialise automatiquement dès que le défaut est corrigé.
Convient-il pour alimenter un Raspberry Pi ou un Arduino depuis du 12V ?
Oui, parfaitement. Réglez la sortie sur 5V ou 3.3V. L’ondulation de ≤50mV est tout à fait adaptée aux cartes de développement et modules IoT, avec une réserve de puissance largement suffisante.
