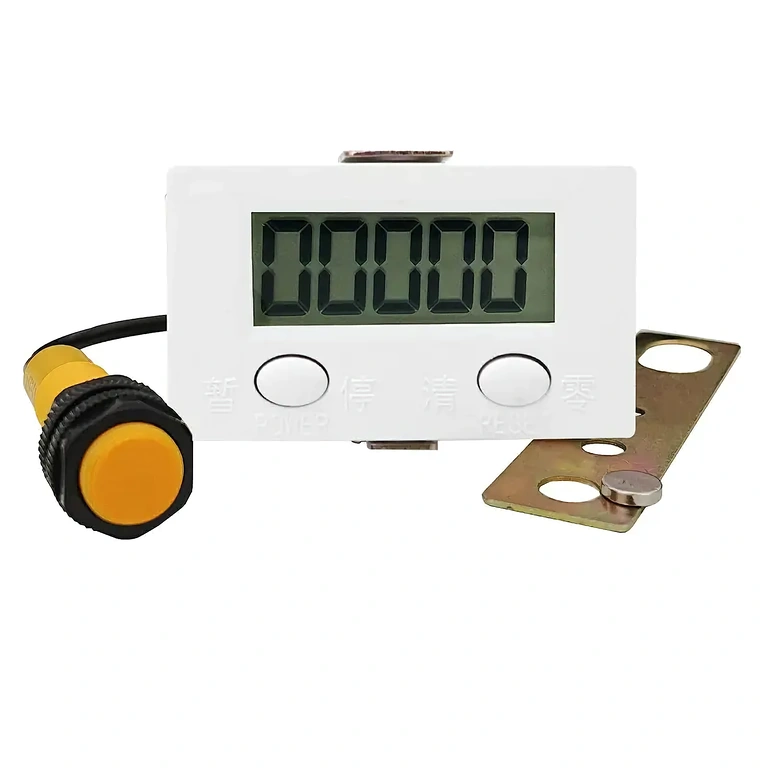

Compteur d’impulsions numérique ZX-5DK – autonomie totale et installation en 10 minutes
Besoin de comptabiliser des cycles, des rotations ou des passages sans tirer de câbles d’alimentation complexes ? Le ZX-5DK est un compteur d’impulsions numérique totalement autonome, fonctionnant sur une simple pile AA. Fini les transformateurs et les sources d’alimentation externes : le capteur magnétique Reed M12, son aimant et ses accessoires de montage sont inclus pour une mise en service immédiate.
Note : La pile AA (R6) n’est pas fournie. L’appareil compte uniquement en mode croissant (00000–99999). Pour compter des impulsions issues d’un réseau 220–240V AC, utilisez le contact sec d’un relais intermédiaire.
Pourquoi choisir le compteur ZX-5DK ? (Avantages clés) :
- Autonomie de 1 à 2 ans sur pile AA — aucune alimentation externe requise, aucune modification de votre tableau électrique.
- Kit capteur Reed M12 complet — aimant disque 12×3 mm, patte de fixation et écrous inclus dans le pack.
- Écran 5 chiffres avec caractères de 18 mm — excellente lisibilité à distance, même dans les ateliers peu éclairés.
- Jusqu’à 30 impulsions par seconde — idéal pour les applications dynamiques : bobinage, conditionnement, machines CNC.
- Immunité aux parasites électroniques — comptage sur front descendant pour éviter les erreurs dues aux interférences.
- Montage encastré standard 35×61 mm — profondeur réduite de 31 mm et cadre discret de 3 mm pour une intégration parfaite.
- Polyvalence — compatible avec le capteur fourni ou tout autre contact sec (fin de course, relais).
Détails techniques et performance
Son boîtier en polycarbonate blanc allie robustesse mécanique et esthétique professionnelle, idéale pour les panneaux de contrôle. Avec son indice de protection IP40, il est parfaitement adapté aux environnements industriels tels que les lignes de production, les zones d’emballage ou les points de contrôle d’accès.

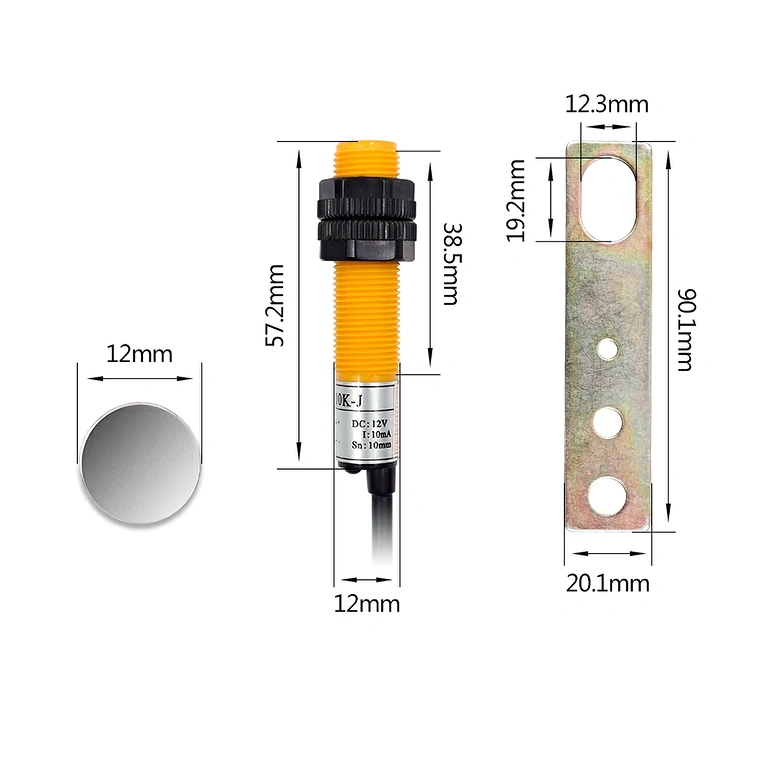

Le capteur à ampoule Reed M12 dispose d’une section filetée de 40 mm, permettant un ajustement précis de la distance par rapport à l’aimant. Le câble de 100 cm offre une grande flexibilité d’installation. L’aimant disque de 12×3 mm déclenche le comptage à chaque passage, garantissant une fiabilité maximale sans pièces mobiles fragiles.
La face avant intègre un bouton POWER (appui long pour allumage/extinction) et un bouton RESET dédié. Le remplacement de la pile se fait sans outil, via le capot coulissant situé à l’arrière.
| Paramètre | Valeur / Détail |
|---|---|
| Alimentation | Pile type AA – R6 (non incluse) |
| Autonomie | 1–2 ans |
| Affichage | 5 chiffres, caractères de 18 mm |
| Plage de comptage | 00000 – 99999 |
| Fréquence max. | 30 impulsions/seconde |
| Température de service | 0°C – 60°C |
| Matériau boîtier | Polycarbonate blanc |
| Indice de protection | IP40 |

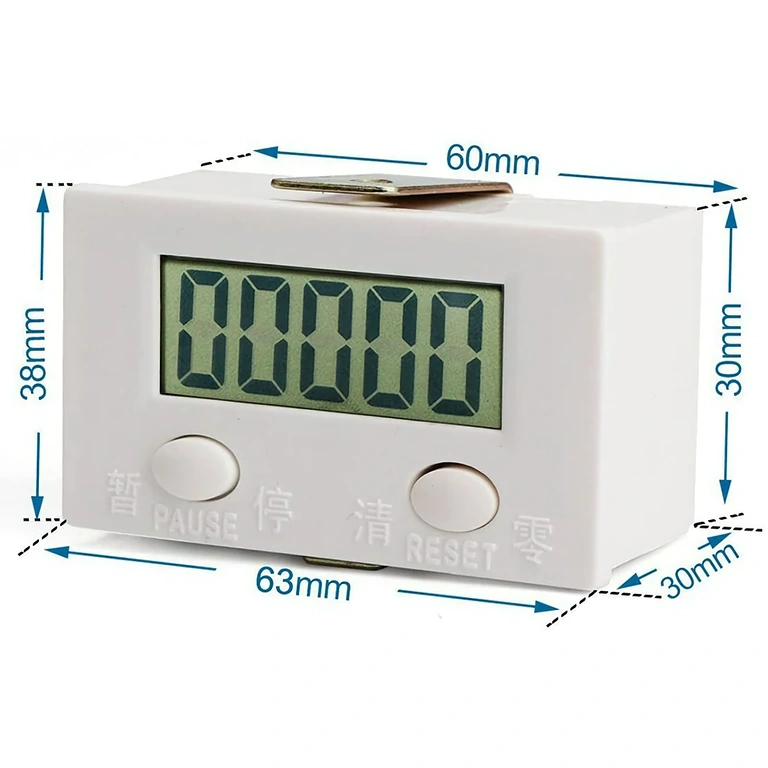

| Découpe panneau | 35 × 61 mm |
| Profondeur d’encastrement | 31 mm |
| Épaisseur façade | 3 mm |
| Dimensions cadre | 37 × 63 mm |
| Longueur câble compteur | 100 cm |
| Type de capteur | Magnétique Reed, M12, Ø 12 mm |
| Longueur capteur | 58 mm |
| Section filetée capteur | 40 mm |
| Longueur câble capteur | 100 cm |
| Dimensions aimant | 12 × 3 mm |

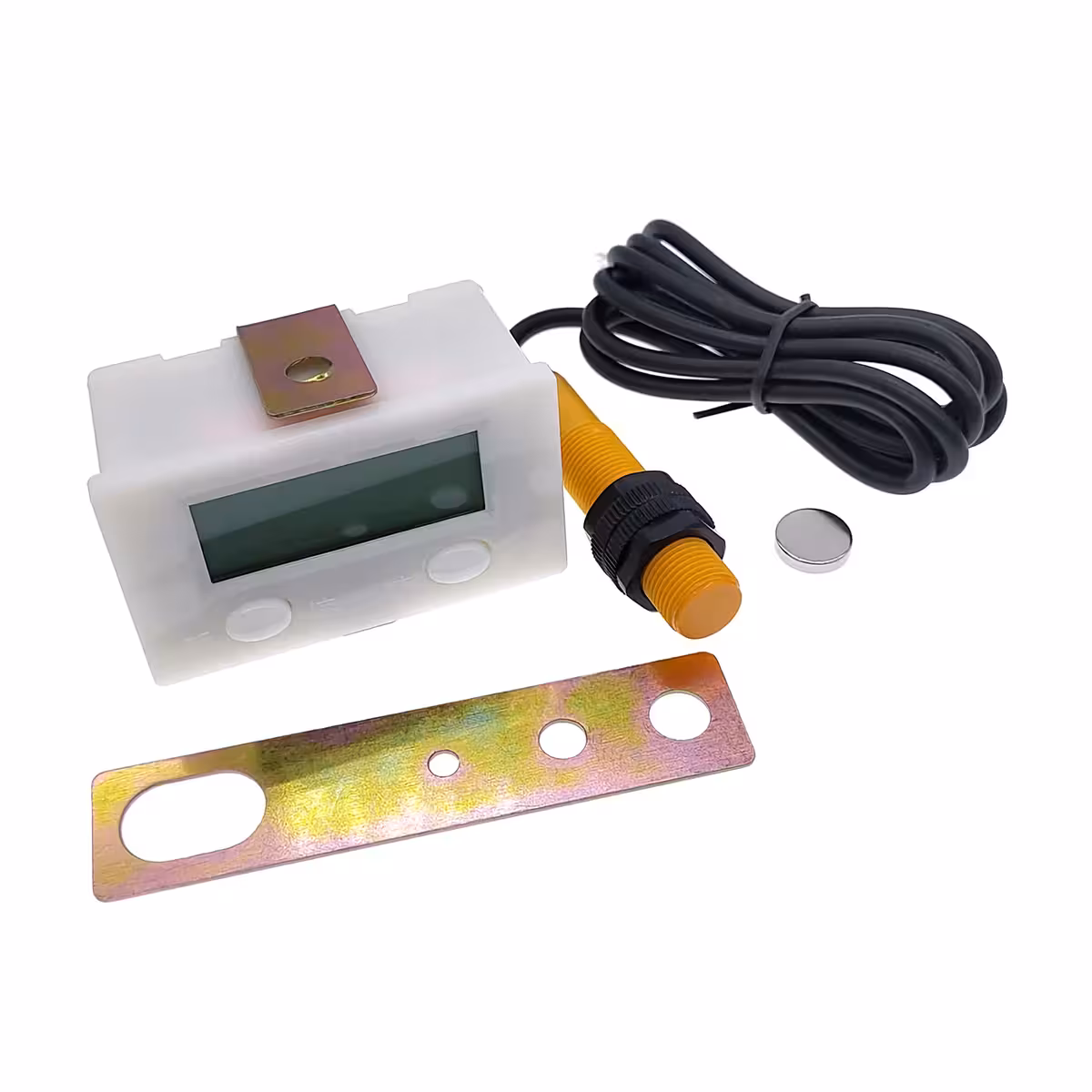

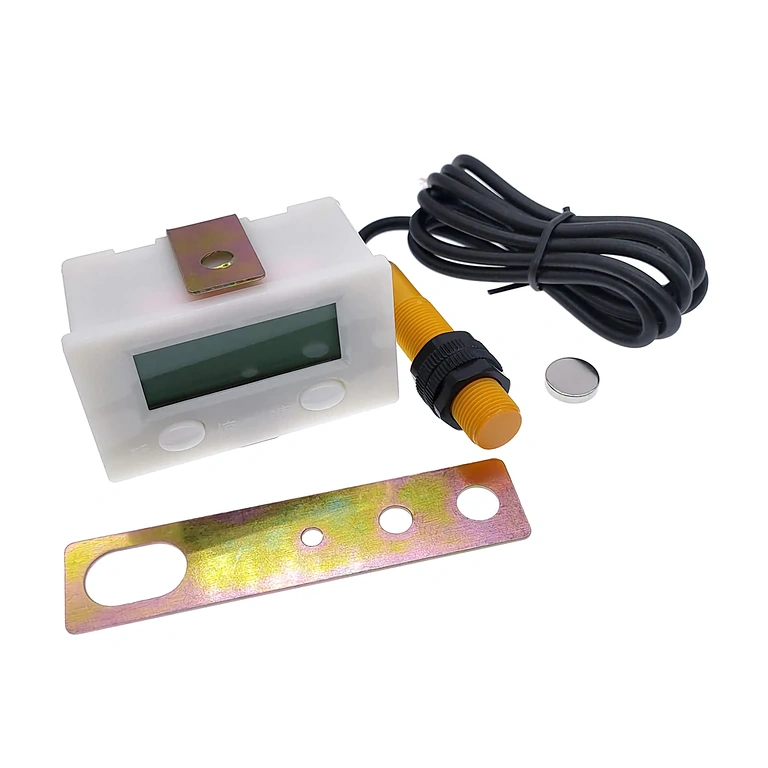

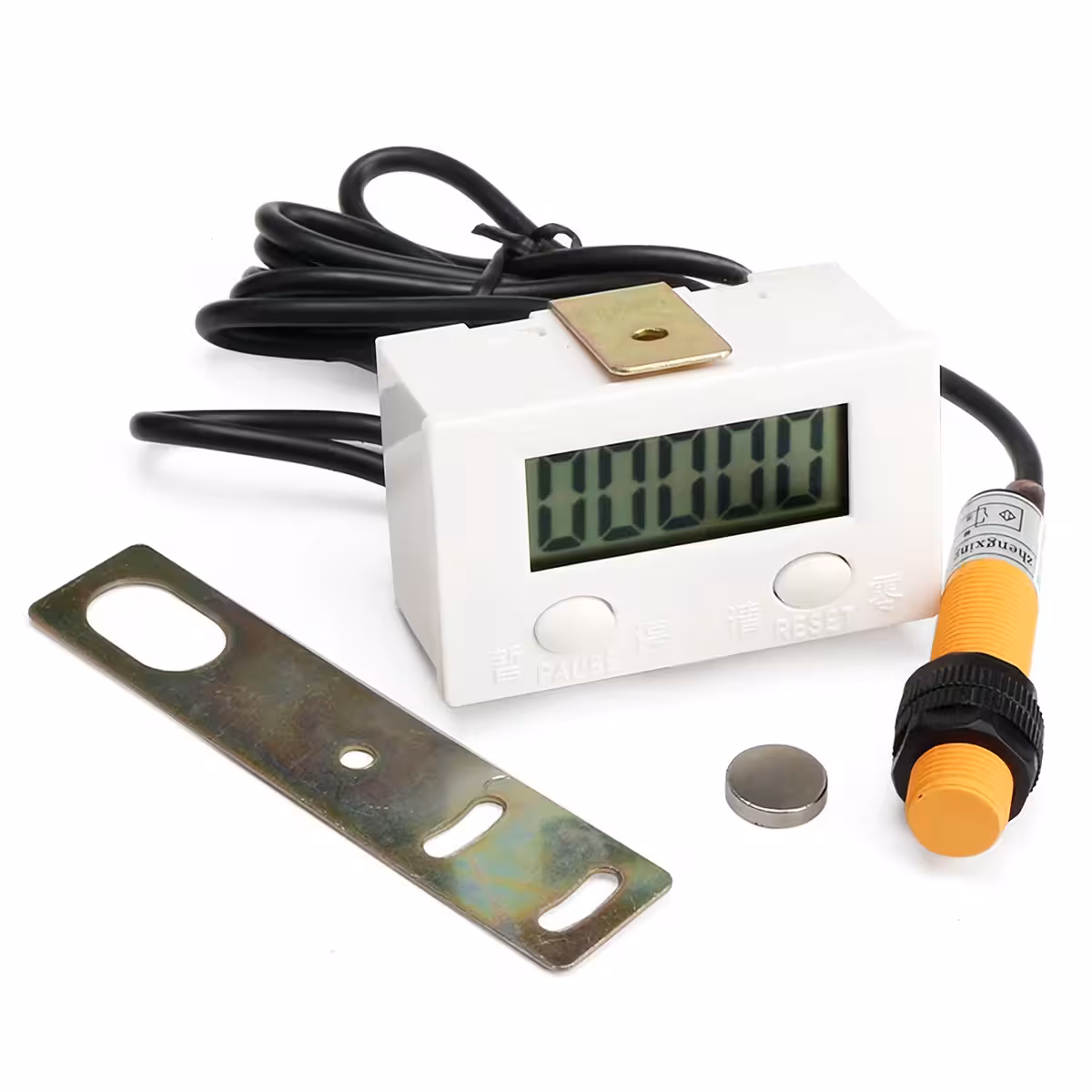

Contenu du colis
- Compteur d’impulsions numérique ZX-5DK
- Capteur magnétique Reed (M12, Ø 12 mm) avec câble de 100 cm
- Aimant disque (12 × 3 mm)
- Patte de montage métallique
- 2 × écrous de fixation pour capteur
Questions fréquentes
La pile est-elle fournie ?
Non. L’appareil fonctionne avec une pile AA (R6) standard, accessible via le capot coulissant arrière. L’autonomie estimée est de 1 à 2 ans en usage normal.
Peut-il servir à compter les entrées dans un magasin ?
Tout à fait. Il suffit de fixer le capteur sur le chambranle de la porte et l’aimant sur la partie mobile. Chaque passage génère un comptage sans aucun câblage électrique apparent.
Est-il compatible avec le courant 220V AC ?
Pas directement. Vous devez utiliser le contact sec d’un relais intermédiaire alimenté en 220–240V AC. Le compteur se branche alors sur ce contact sec, garantissant une sécurité totale.
Que se passe-t-il une fois arrivé à 99999 ?
Le compteur revient automatiquement à 00000 et poursuit son cycle. Vous pouvez également effectuer une remise à zéro manuelle à tout moment via le bouton RESET.
