Détecteur de mouvement PIR 12V–24V DC – Automatisez votre éclairage sans toucher à un interrupteur

Vous en avez assez de laisser la lumière allumée inutilement dans votre garage, votre couloir ou votre zone de stockage ? Ce détecteur PIR 12V–24V est la solution idéale pour automatiser votre éclairage sans câblage complexe ni modification de votre tableau électrique. Il détecte votre présence, allume la lumière instantanément et l’éteint automatiquement après la durée choisie. Simple, fiable et efficace.

Note : Ce capteur fonctionne exclusivement sur courant continu (DC) entre 12V et 24V. Il n’est pas compatible avec le réseau 230V AC sans transformateur externe.

Pourquoi choisir ce modèle ? (Avantages clés) :

Compatibilité 12V et 24V DC — S’intègre directement dans vos systèmes existants sans nécessiter d’adaptateurs supplémentaires.
Courant maximal de 6A — Supporte jusqu’à 72W en 12V ou 144W en 24V, idéal pour les rubans LED ou les luminaires compacts.

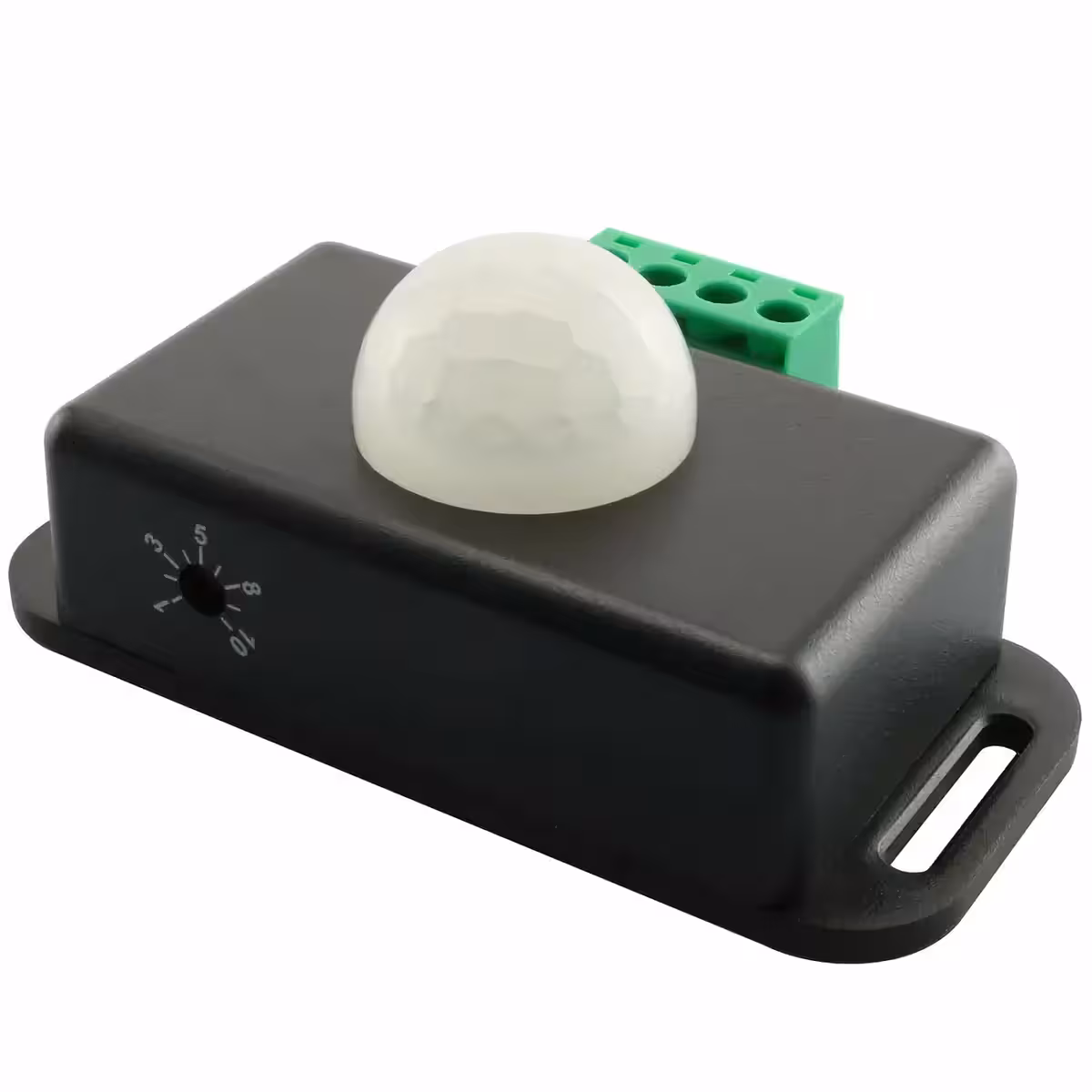

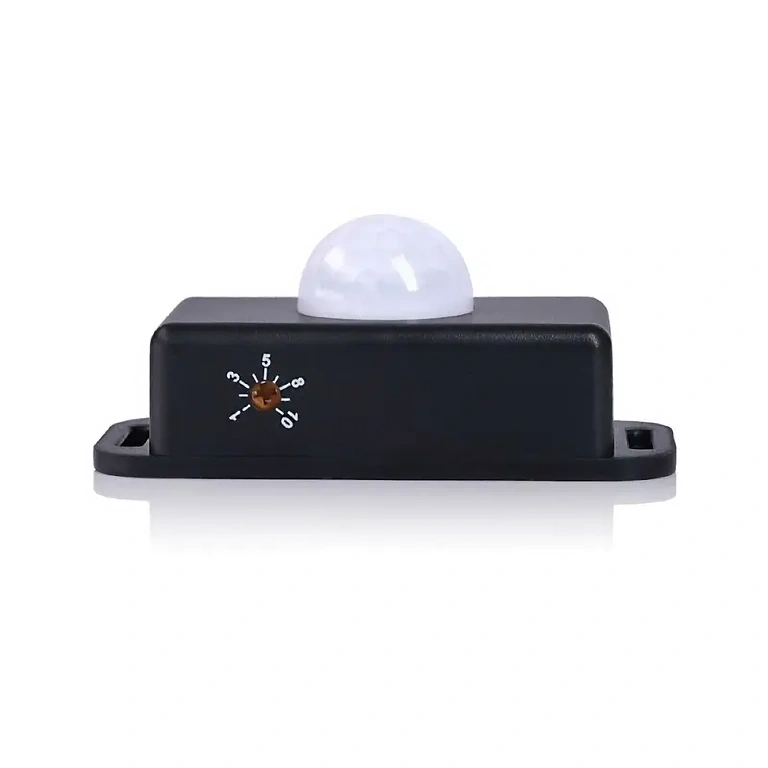

Temporisation réglable de 1 à 10 minutes — Un potentiomètre intégré sur le boîtier permet un réglage manuel rapide, sans application ni télécommande.
Portée de détection ≥ 5 mètres — Couvre efficacement un couloir standard, une entrée de garage ou un bureau de taille moyenne sans zone d’ombre.
Température de fonctionnement de -20°C à +60°C — Conçu pour résister aux conditions exigeantes, du gel aux environnements industriels.

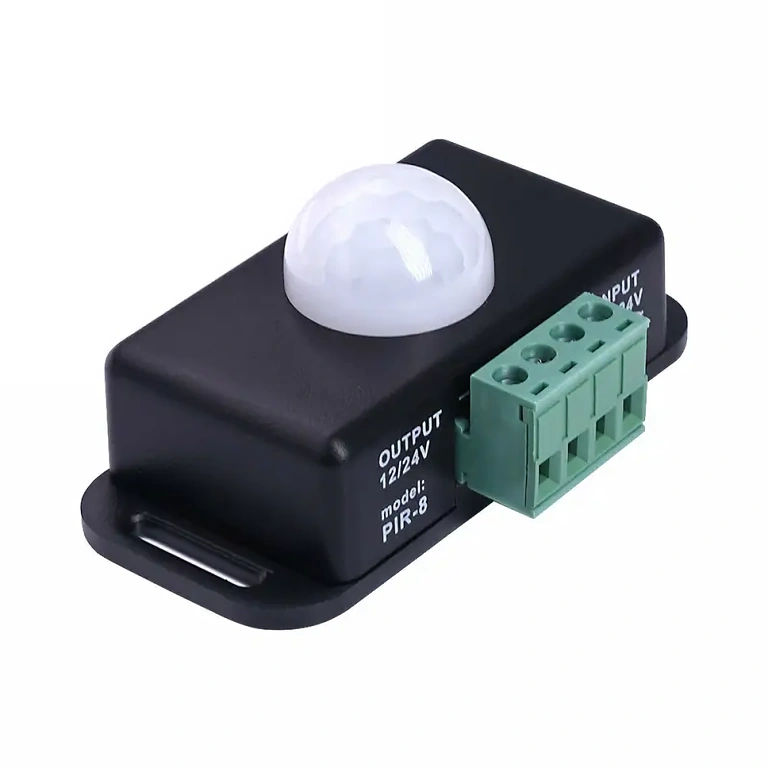

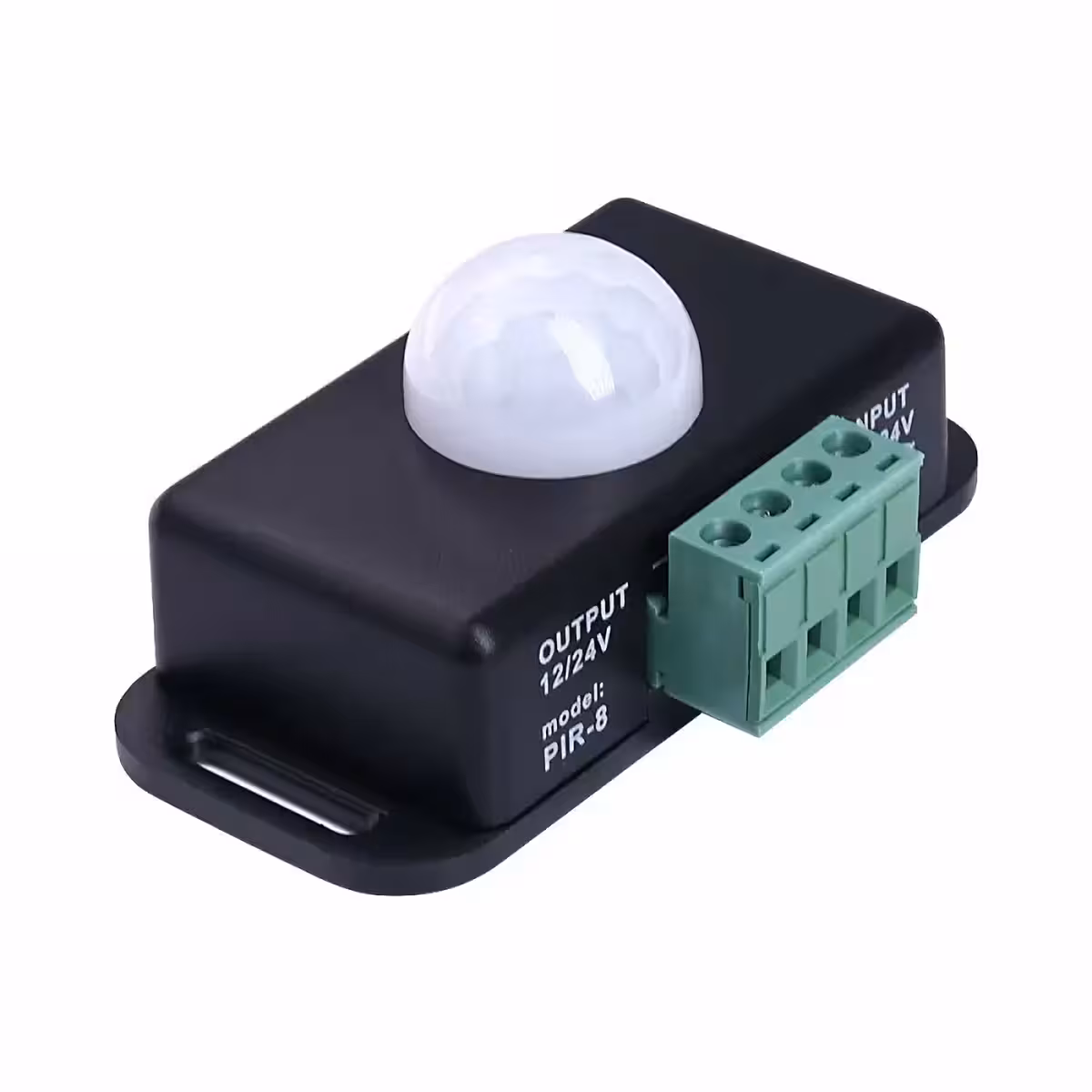

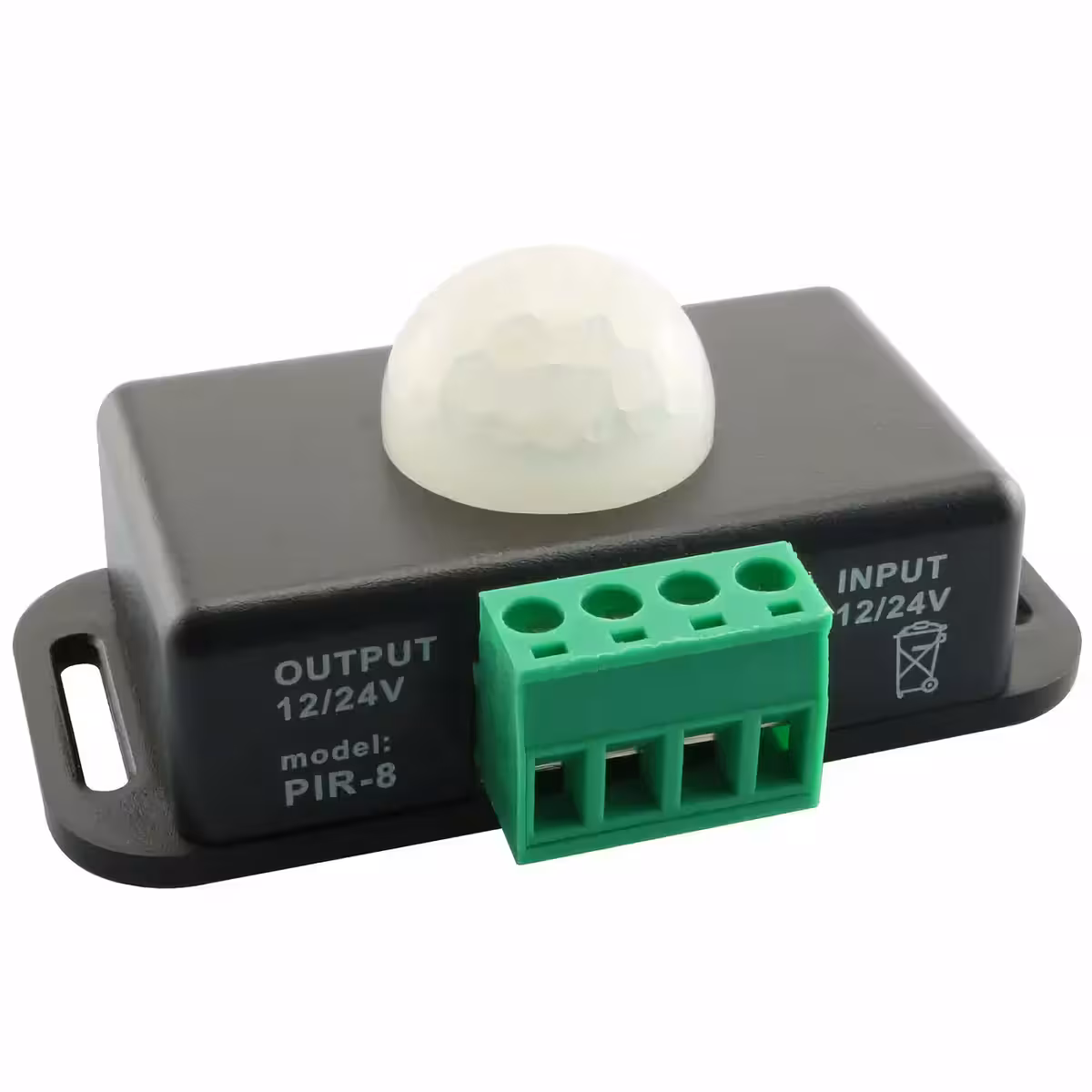

Connexion simplifiée — 4 bornes (2 entrées, 2 sorties) pour une installation rapide sans programmation complexe.

Détails et performances

La technologie infrarouge passif (PIR) détecte les variations de chaleur corporelle. Ce capteur n’émet aucun signal, n’interfère pas avec vos autres appareils et consomme un minimum d’énergie. Il réagit spécifiquement aux mouvements humains, évitant ainsi les déclenchements intempestifs dus aux courants d’air.

Sa portée de 5 mètres minimum le rend parfait pour les zones de passage. Avec ses dimensions compactes de 76 x 45 x 35 mm, il s’installe discrètement dans un boîtier de dérivation ou un petit coffret électrique.

Paramètre	Détails
Type de capteur	PIR – Infrarouge Passif
Tension de fonctionnement	12V – 24V DC
Courant maximal	6A
Distance de détection	≥ 5 mètres
Temporisation	1 – 10 minutes (réglable)
Température de service	-20°C à +60°C
Dimensions	76 x 45 x 35 mm
Connexions	4 bornes (2 entrées, 2 sorties)
Type de courant	DC (courant continu)

Guide d’installation et d’utilisation

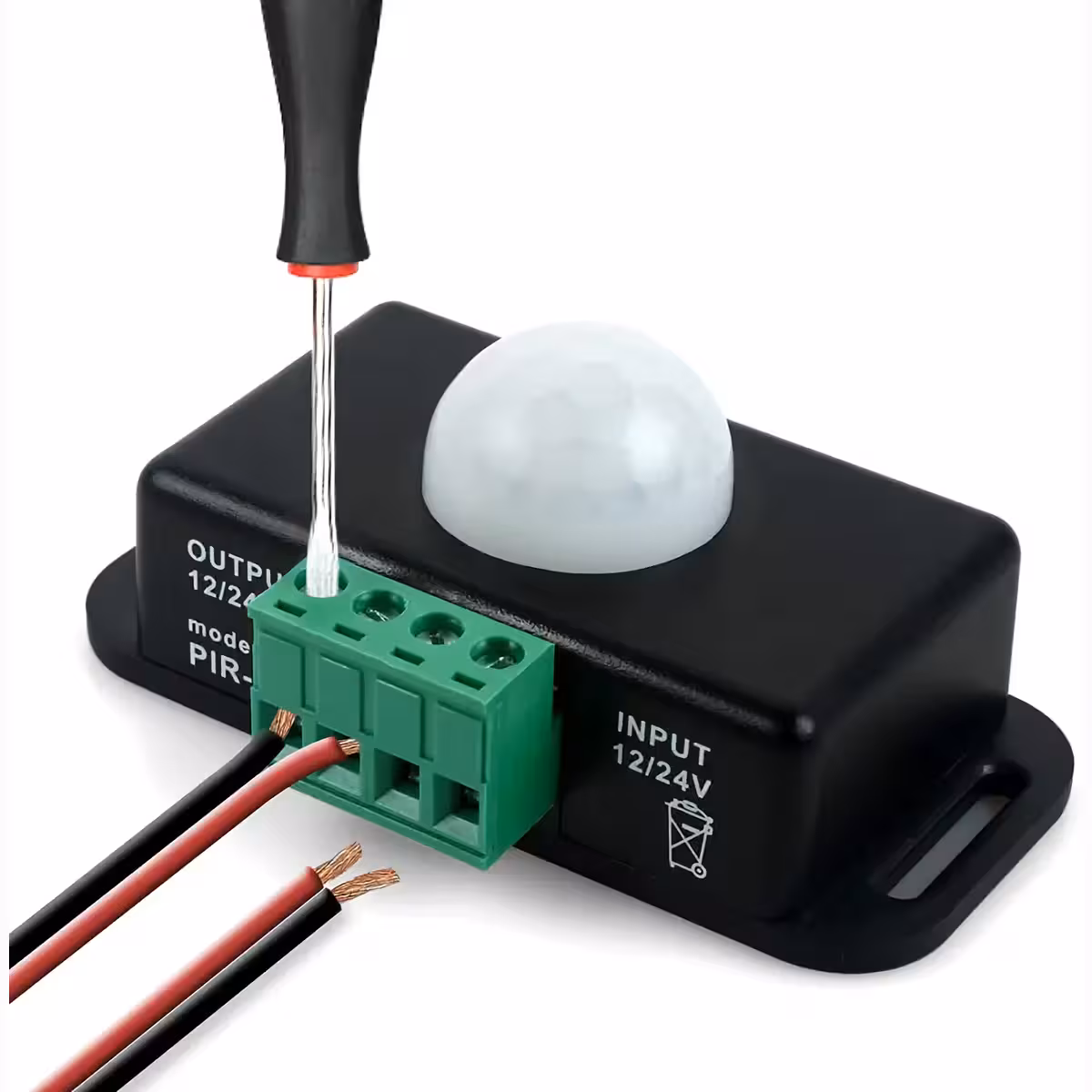

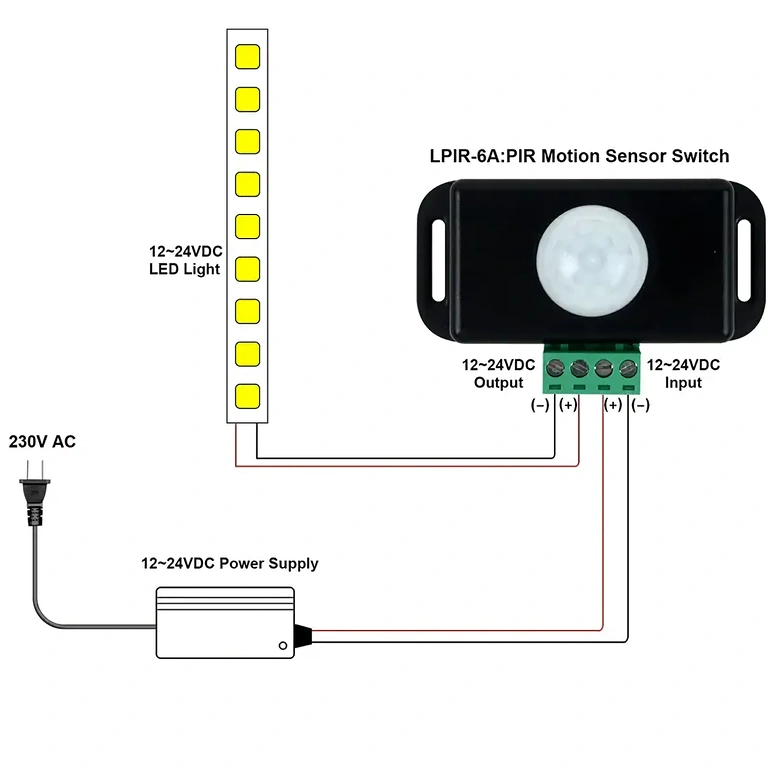

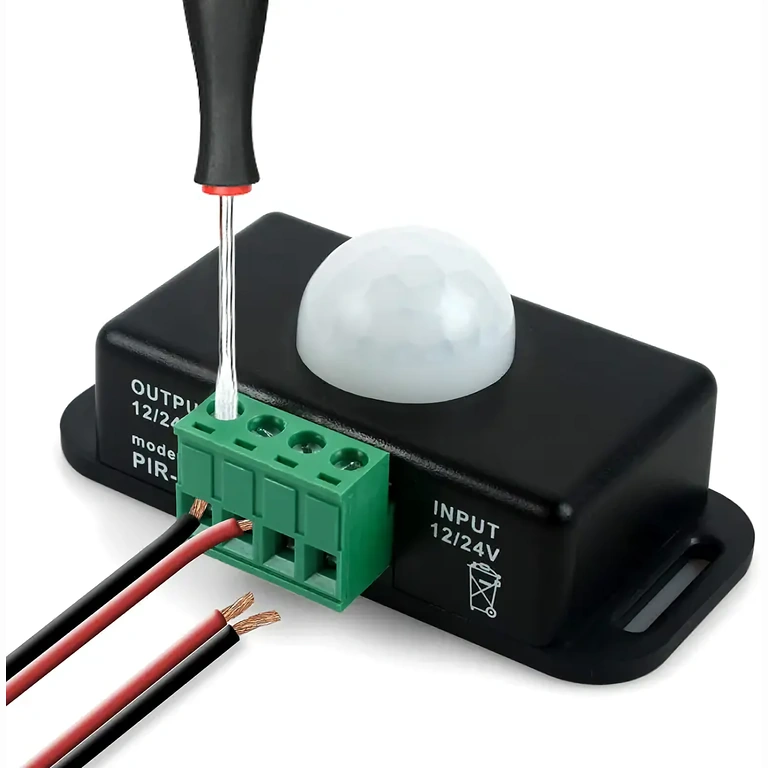

Connectez les bornes d’entrée à votre alimentation 12V ou 24V DC, en respectant scrupuleusement la polarité indiquée.
Connectez les bornes de sortie à votre éclairage (ruban LED, spot, etc.).

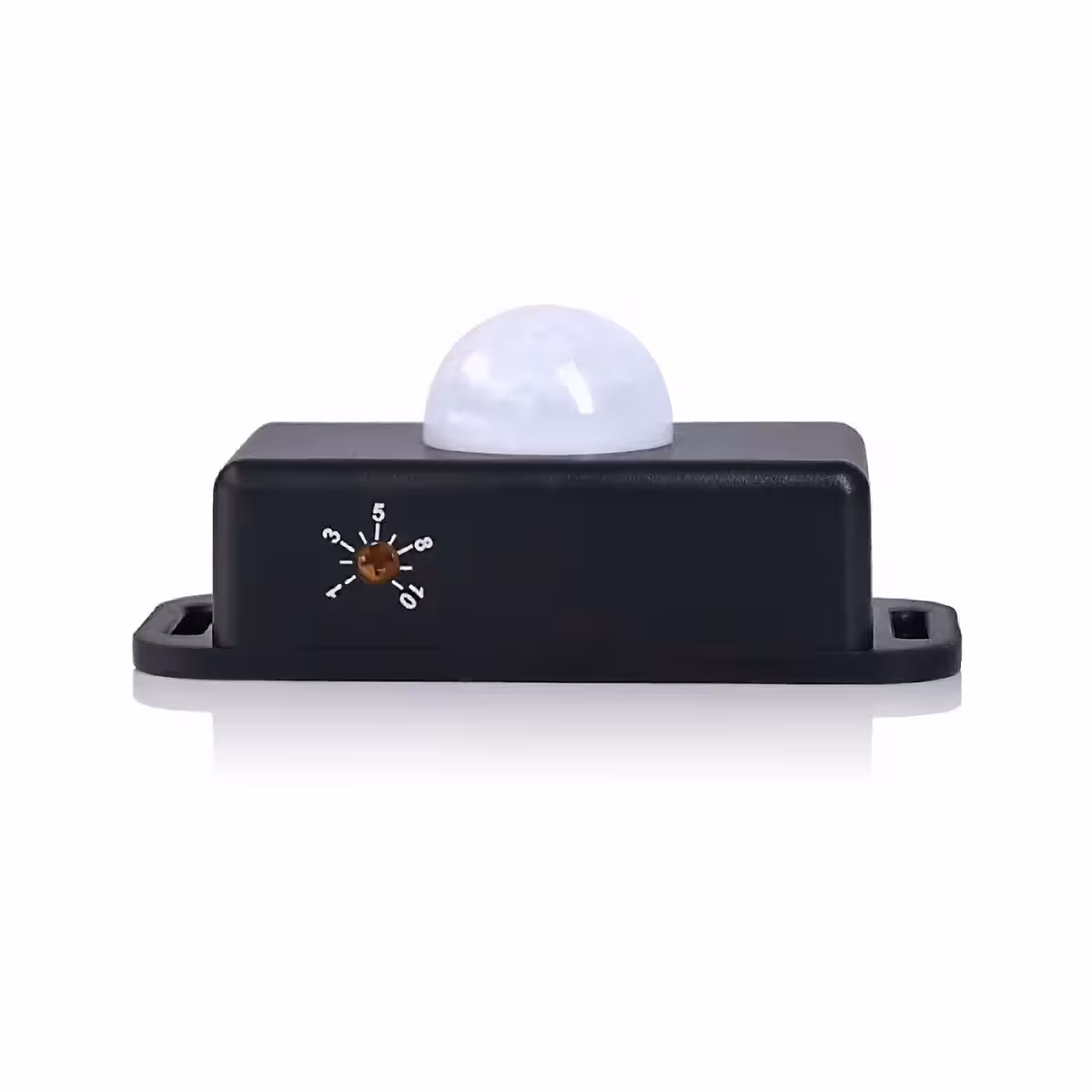

Utilisez le potentiomètre situé sur le boîtier pour définir la durée d’allumage (1 à 10 minutes). Tournez dans le sens des aiguilles d’une montre pour augmenter la durée.

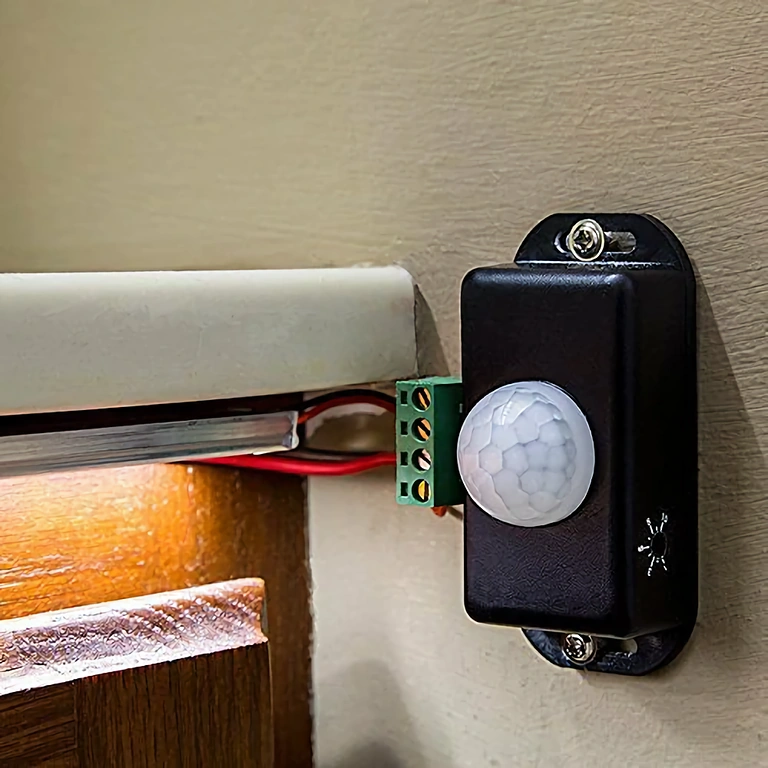

Orientez le capteur PIR pour couvrir au mieux la zone de passage souhaitée.
Effectuez un test en traversant la zone de détection : l’éclairage doit s’activer instantanément.

Contenu du colis

1x Détecteur de mouvement PIR-8 12V–24V DC / 6A
1x Notice de câblage (incluse sur le boîtier)

Questions fréquentes

Est-il compatible avec le 230V AC ?

Non. Ce capteur fonctionne exclusivement en basse tension (12V-24V DC). Pour une installation sur secteur 230V, un convertisseur ou une version dédiée est nécessaire.

Quelle est la charge maximale supportée ?

Le courant maximal est de 6A. Cela correspond à une puissance de 72W en 12V et 144W en 24V. Ne dépassez pas ces limites pour éviter toute surchauffe.

Le capteur fonctionne-t-il en plein jour ?

Oui. La technologie PIR détecte la chaleur corporelle et non la luminosité. Il n’y a pas de capteur crépusculaire (LDR) intégré, l’éclairage s’allumera donc même en journée.

Peut-il être installé en extérieur ?

Bien qu’il supporte des températures de -20°C à +60°C, le boîtier n’est pas certifié étanche. Pour un usage extérieur, il doit être placé dans un endroit abrité ou dans un boîtier de protection contre l’humidité.

Comment régler la temporisation ?

Il suffit d’ajuster le potentiomètre rotatif sur le boîtier. Aucun outil spécifique n’est requis : tournez vers la droite pour augmenter le délai et vers la gauche pour le réduire.
