Capteur de détection de courant AC réglable 0,2–30A – Surveillance sans contact et sans alimentation externe
Vous souhaitez surveiller un moteur, une pompe ou un onduleur et savoir précisément quand le courant circule dans votre circuit, sans avoir à couper le moindre câble ni ajouter d’alimentation dédiée ? Le module de détection de courant M3050/M3056 s’installe en quelques minutes : il suffit de faire passer le conducteur dans l’ouverture de Ø 10 mm. Le capteur s’occupe du reste.
Note : La sortie du module est un signal de commande (max. 0,3A / 240V AC/DC) destiné aux automatismes, et non un circuit de puissance. Le conducteur surveillé ne doit pas être coupé ; il passe simplement à travers l’orifice du capteur.
Pourquoi choisir ce modèle ? (Avantages clés) :
- Seuil réglable 0,2–30A — Couvrez tous vos besoins, d’un simple circuit d’éclairage à un moteur industriel, avec un seul appareil.
- Auto-alimenté par champ magnétique — Aucune source d’alimentation externe requise, ce qui simplifie le câblage de votre tableau électrique.
- Commutation électronique sans pièces mobiles — Pas d’usure mécanique, garantissant un nombre de cycles de commutation quasi illimité.
- Isolation galvanique complète — Le circuit surveillé et la sortie de commande sont totalement séparés, protégeant ainsi votre automate (PLC) ou votre système d’alarme.
- Réponse rapide (< 1% de latence) et tolérance aux surcharges de 100% — Détecte les pics de courant sans risque de défaillance lors des démarrages moteur difficiles.
- Boîtier PC ignifuge — Résistant aux flammes et aux températures extrêmes (-20°C à +55°C), idéal pour les environnements industriels ou les coffrets extérieurs protégés.
Détails techniques et performances
Le principe de fonctionnement repose sur un transformateur de courant à noyau toroïdal : le conducteur surveillé agit comme l’enroulement primaire, et l’énergie induite alimente directement le circuit interne — sans batterie ni alimentation 24V auxiliaire. Le seuil de déclenchement se règle précisément via un potentiomètre intégré, offrant une résolution fine sur toute la plage de 0,2 à 30A. La sortie de 0,3A / 240V AC ou DC est suffisante pour piloter un contacteur auxiliaire, une entrée d’automate ou un module d’alarme. Sa plage de température étendue, jusqu’à +55°C, permet une installation même dans des tableaux électriques à forte densité de composants.
| Paramètre | Détails |
|---|---|

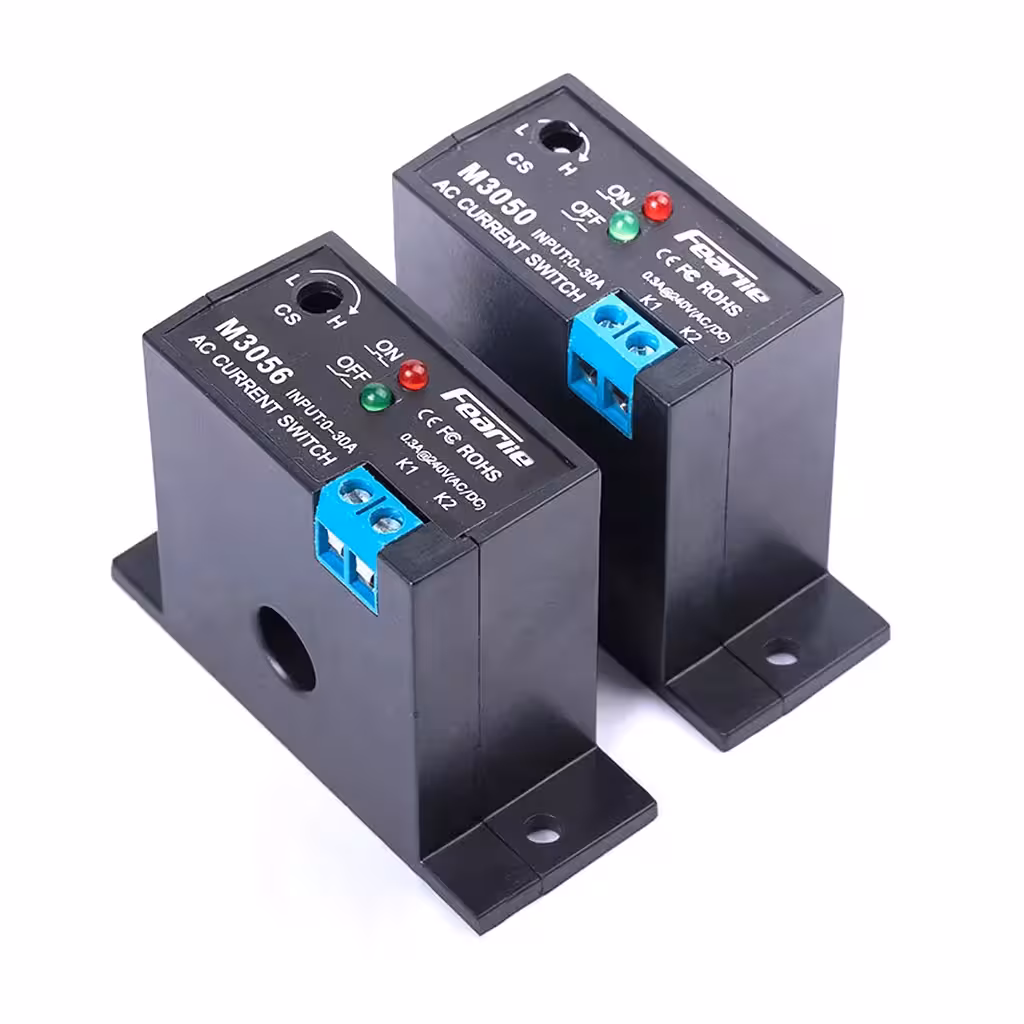

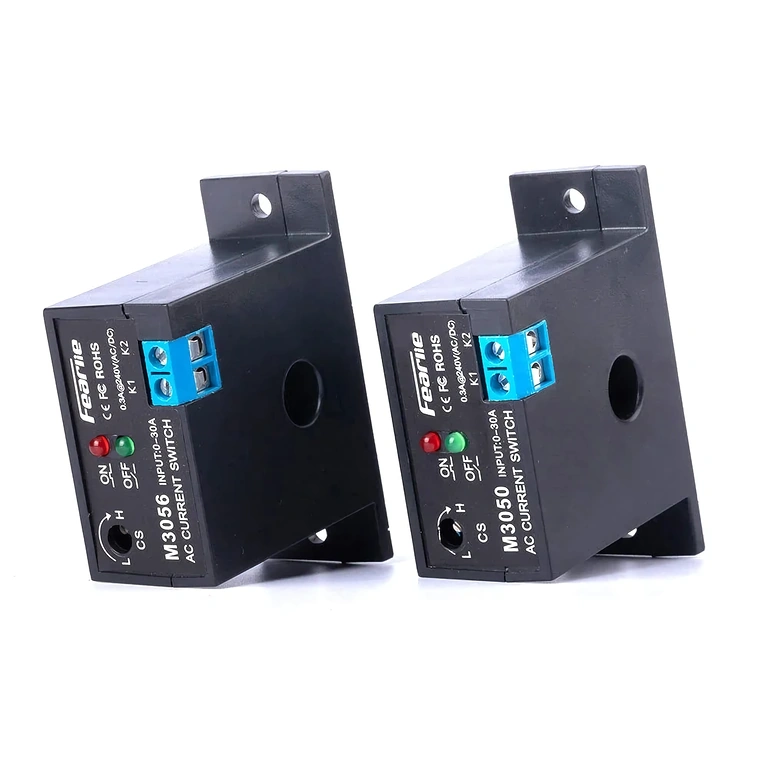

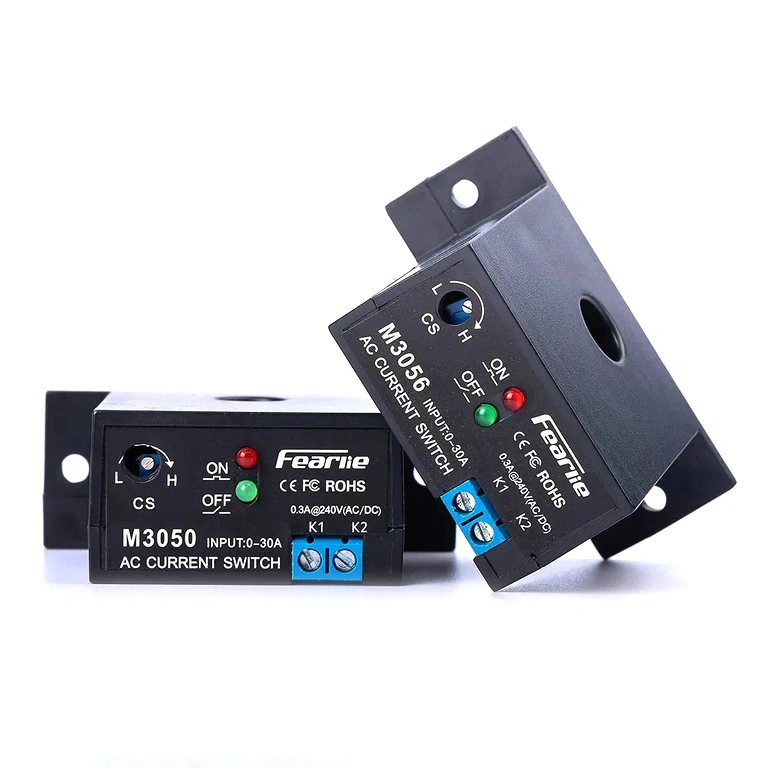

| Modèles disponibles | M3050 (NO), M3056 (NF) |
| Plage de courant détecté | 0,2 – 30A AC |
| Type de contact de sortie | NO (M3050) / NF (M3056) |
| Capacité de sortie | 0,3A max. / 240V AC ou DC |
| Principe de mesure | Induction magnétique (transformateur toroïdal) |
| Alimentation | Auto-alimenté par le champ magnétique du conducteur |
| Diamètre de passage | Ø 10 mm |
| Latence | < 1% |
| Surcharge admissible | 100% |
| Température de fonctionnement | -20°C … +55°C |
| Matériau du boîtier | PC (polycarbonate) ignifuge |
| Applications types | Moteurs, pompes, compresseurs, PV, onduleurs, tableaux électriques |
Instructions d’installation et d’utilisation

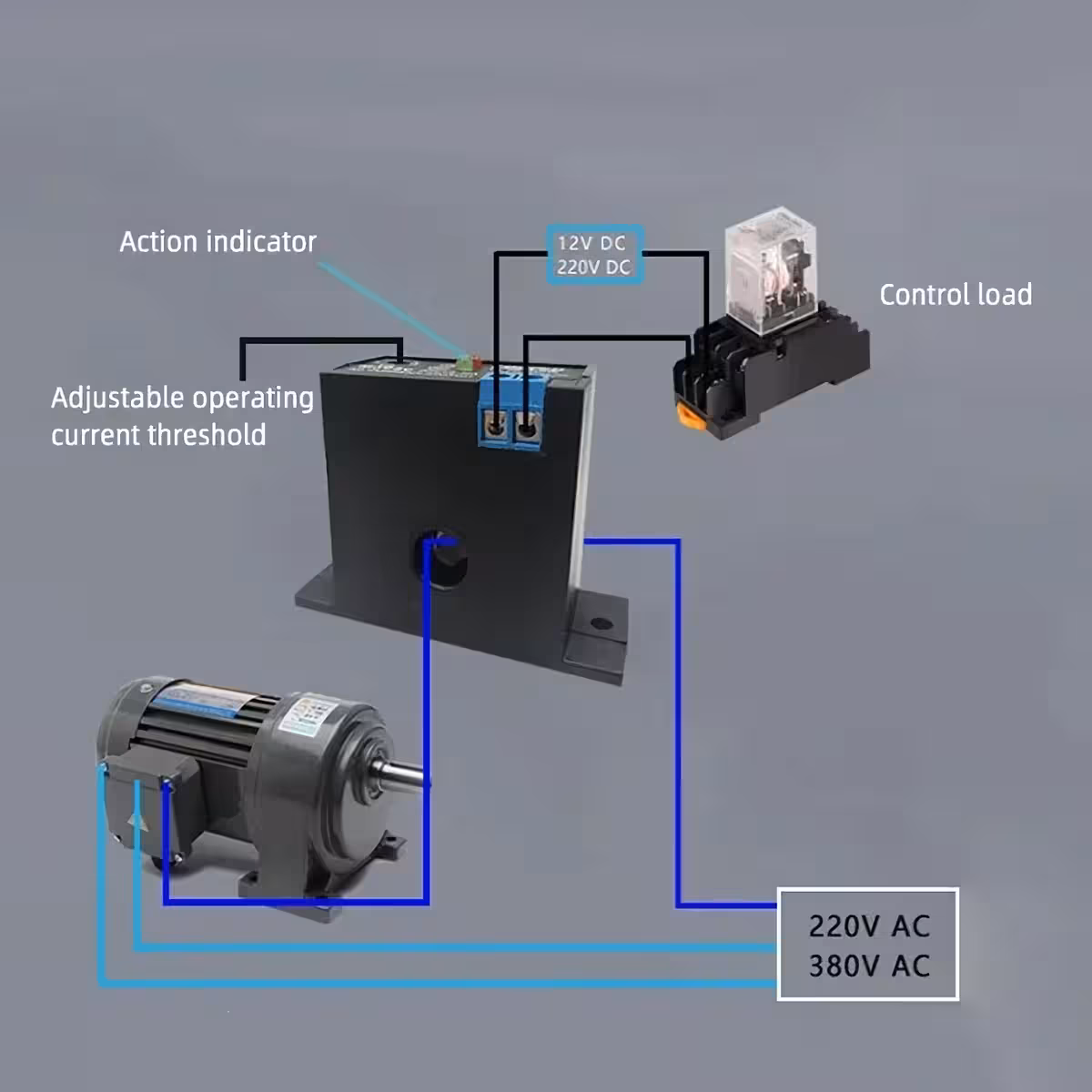

- Faites passer le conducteur surveillé (la phase, un seul fil) à travers l’orifice de Ø 10 mm du capteur. Aucune coupure ou modification du câble n’est nécessaire.
- Connectez la sortie du module (bornes de signal) à votre circuit de commande : automate, contacteur auxiliaire, système d’alarme ou toute autre charge de max. 0,3A / 240V.
- Mettez sous tension le circuit surveillé à la charge minimale souhaitée, puis tournez le potentiomètre progressivement dans le sens des aiguilles d’une montre jusqu’à ce que le relais commute.
- Vérifiez le comportement : pour le M3050 (NO), la sortie se ferme lorsque le courant dépasse le seuil ; pour le M3056 (NF), la sortie s’ouvre au-delà du seuil.
- Testez à la charge nominale de l’équipement pour confirmer que le seuil est correctement calibré et éviter les déclenchements intempestifs.
Contenu du colis
- 1 x Module de détection de courant M3050 (NO) ou M3056 (NF) — selon le modèle sélectionné
Questions fréquentes
Quelle est la différence entre les modèles M3050 et M3056 ?

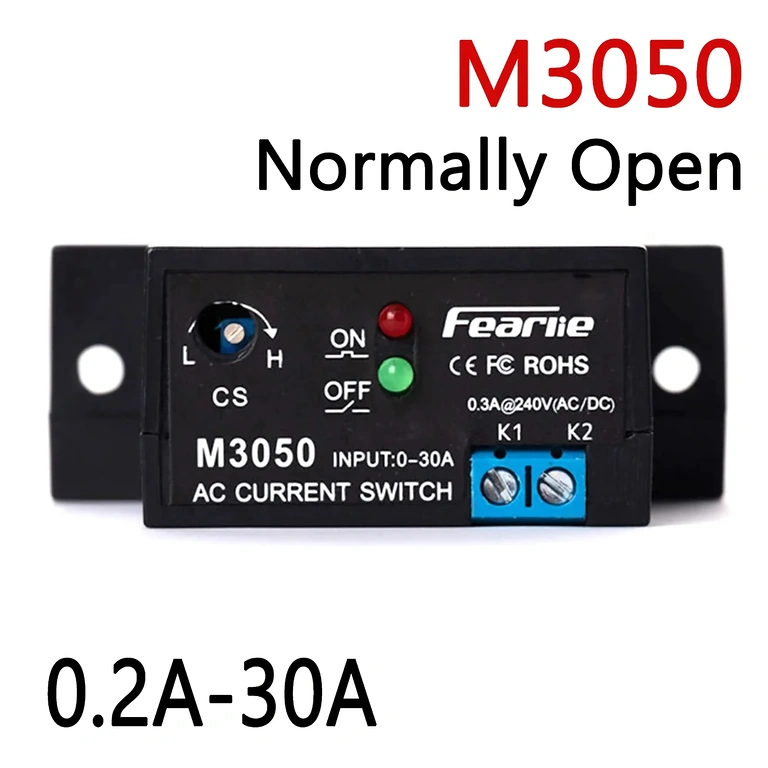

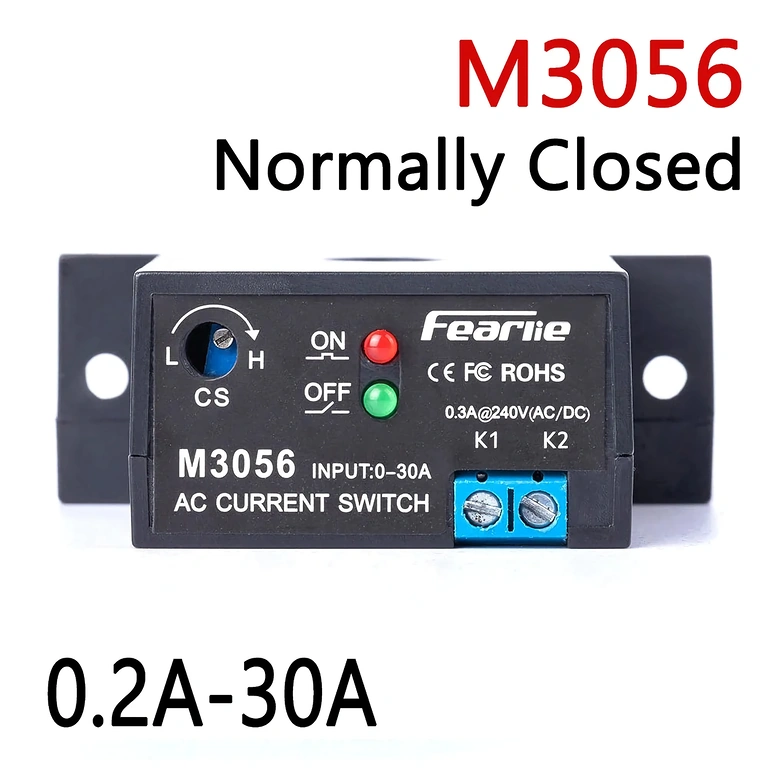

Le M3050 possède un contact de sortie Normalement Ouvert (NO) : le circuit se ferme lorsque le courant dépasse le seuil. Le M3056 possède un contact Normalement Fermé (NF) : le circuit s’ouvre lorsque le seuil est dépassé. Choisissez selon la logique de votre installation.
Le module nécessite-t-il une alimentation externe ?
Non. Le module est auto-alimenté par le champ magnétique du conducteur surveillé grâce au principe du transformateur de courant. Aucun fil d’alimentation supplémentaire n’est requis.
Puis-je surveiller du courant continu (DC) avec ce capteur ?
Non. Le capteur détecte exclusivement le courant alternatif (AC) par induction magnétique. La sortie de commande peut fonctionner en AC ou DC (max. 0,3A / 240V), mais le conducteur surveillé doit impérativement être en AC.
Peut-il être utilisé pour un moteur triphasé ?
Oui. Il suffit de faire passer un seul fil de phase à travers l’orifice du capteur. Pour une surveillance triphasée complète, utilisez trois modules indépendants, un par phase.
Quel est le diamètre maximal du conducteur admissible ?
L’orifice a un diamètre de 10 mm. Assurez-vous que le câble, isolation comprise, passe aisément dans cet espace.
Est-il adapté aux systèmes photovoltaïques ou aux onduleurs ?
Oui, à condition que le circuit surveillé soit en AC (par exemple, la sortie de l’onduleur ou de l’UPS). Il est couramment utilisé dans les tableaux électriques, les installations PV et les systèmes industriels pour la surveillance de la consommation et la protection contre les surcharges.
