Inverseur de source automatique ATS 63A – Une alimentation continue, quoi qu’il arrive
Une coupure de courant survient. Votre réfrigérateur s’arrête, votre serveur se coupe, votre alarme se désactive. Si vous possédez un groupe électrogène ou un système photovoltaïque mais que vous n’avez pas d’inverseur de source automatique, votre investissement devient inutile dès la première seconde. L’ATS 63A bascule votre alimentation en moins de 50 millisecondes — plus vite qu’un battement de cils.
Note : L’ATS commute automatiquement la source d’alimentation, mais ne démarre pas le générateur. Assurez-vous que votre groupe électrogène dispose d’une fonction de démarrage automatique ou qu’il est déjà en marche avant la commutation.
Pourquoi choisir ce modèle ? (Avantages clés) :
- Commutation en moins de 50 ms — une transition quasi imperceptible, sans impact sur vos équipements sensibles : NAS, chaudières, appareils médicaux
- Compatible avec trois sources — fonctionne avec le réseau public 230V, un groupe électrogène (diesel/essence) et un onduleur photovoltaïque (off-grid ou hybride avec sortie AC)
- Protection automatique contre les variations de tension — surveillance en continu ; intervient dès qu’une anomalie est détectée hors de la plage 85–110% de la tension nominale, protégeant ainsi vos appareils
- Modes automatique et manuel — mode AUTO pour une gestion autonome, mode MAN pour la maintenance ou les tests, tout en conservant les protections actives
- Montage sur rail DIN en 30 minutes — design compact, s’intègre parfaitement dans tout tableau électrique standard sans modification complexe
- Idéal pour les sites isolés — chalets, entrepôts, fermes solaires, installations industrielles distantes : bascule et revient à la source principale automatiquement
Détails et Performances
La logique électronique intégrée à cet ATS 63A surveille en permanence la tension de la source principale. Dès qu’une chute sous les 85% de 230V ou une coupure totale est détectée, le relais de transfert active la source secondaire en moins de 50 millisecondes. Lorsque le réseau est rétabli et que la tension se stabilise, le retour automatique s’effectue sans aucune intervention de votre part.
Avec un courant nominal de 63A, cet appareil couvre les besoins d’une habitation complète, d’un bureau équipé ou d’une petite installation industrielle. Sa compatibilité avec les fréquences de 50 Hz et 60 Hz permet une utilisation universelle sans réglage supplémentaire.
| Paramètre | Valeur / Détail |
|---|---|
| Tension nominale | 230V AC |
| Fréquence | 50 – 60 Hz |
| Courant nominal | 63A |
| Temps de commutation | < 50 ms |
| Plage de fonctionnement stable | 85% – 110% de la tension nominale |
| Protections intégrées | Sous-tension, surtension |
| Sources compatibles | Réseau électrique, générateur, système photovoltaïque |
| Mode de fonctionnement | Automatique / Manuel |
| Type de montage | Rail DIN (tableau électrique) |
| Applications types | Résidentiel, commercial, industriel, médical, IT |
Instructions d’installation et d’utilisation
- Installez le dispositif sur le rail DIN de votre tableau électrique, en respectant les normes de sécurité électrique en vigueur.

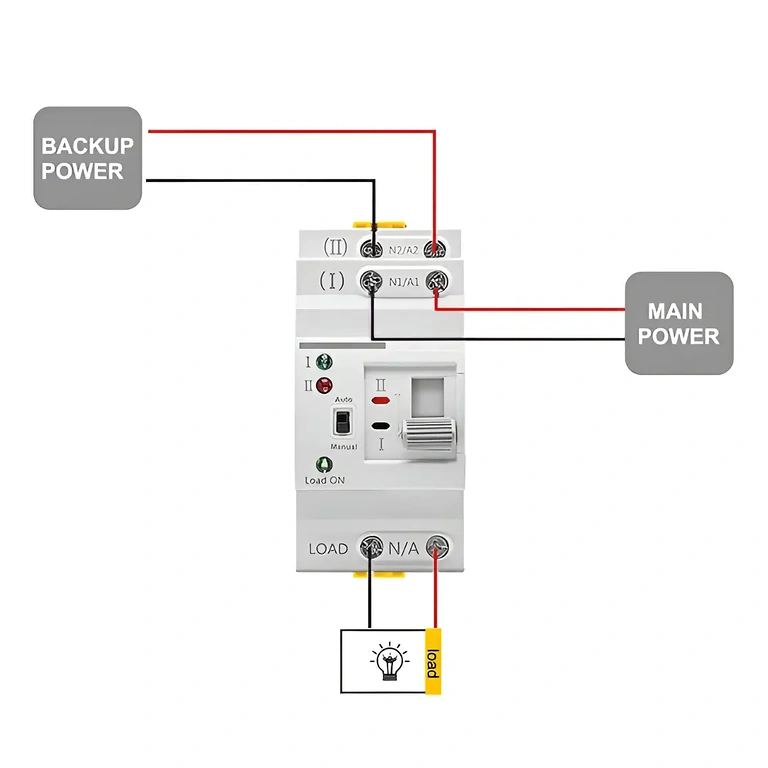

- Raccordez la source principale (réseau 230V) à l’entrée L1 de l’ATS, conformément au schéma technique.
- Raccordez la source secondaire (générateur ou sortie onduleur solaire) à l’entrée L2.
- Raccordez la charge (les circuits à alimenter) à la sortie de l’ATS.
- Sélectionnez le mode de fonctionnement : position AUTO pour une commutation automatique ou position MAN pour un contrôle manuel.
- Vérifiez la tension de service et assurez-vous que la source secondaire est active et disponible avant tout test.
- Testez le bon fonctionnement en simulant une coupure de tension sur la source principale pour confirmer le basculement automatique.
Contenu du colis
- 1x Inverseur de source automatique (ATS) 63A 230V
Questions fréquentes
L’ATS démarre-t-il automatiquement le générateur en cas de coupure ?
Non. L’appareil commute la source d’alimentation mais ne possède pas de fonction de démarrage pour générateur. Le groupe doit être déjà en marche ou disposer de son propre système de démarrage automatique.
Puis-je utiliser un onduleur photovoltaïque off-grid comme source secondaire ?
Oui. Toute source fournissant du 230V AC à 50–60 Hz peut servir de source secondaire, y compris un onduleur solaire off-grid ou hybride avec sortie AC.
L’installation par un électricien qualifié est-elle obligatoire ?
Oui. L’installation dans un tableau électrique doit être réalisée par un professionnel qualifié, conformément aux normes électriques en vigueur (type NF C 15-100 en France ou RGIE en Belgique).
Mes appareils électroniques ressentiront-ils la coupure lors du basculement ?
Dans la grande majorité des cas, non. La commutation en moins de 50 ms est transparente pour les ordinateurs, chaudières et appareils électroménagers. Pour des serveurs critiques ou des équipements ultra-sensibles, l’utilisation d’un onduleur (UPS) en complément reste recommandée.
Puis-je basculer manuellement entre les sources sans désactiver les protections ?
Oui. Le mode manuel permet à l’opérateur de sélectionner la source active — pratique pour la maintenance ou les tests — sans interrompre la surveillance de la tension.
