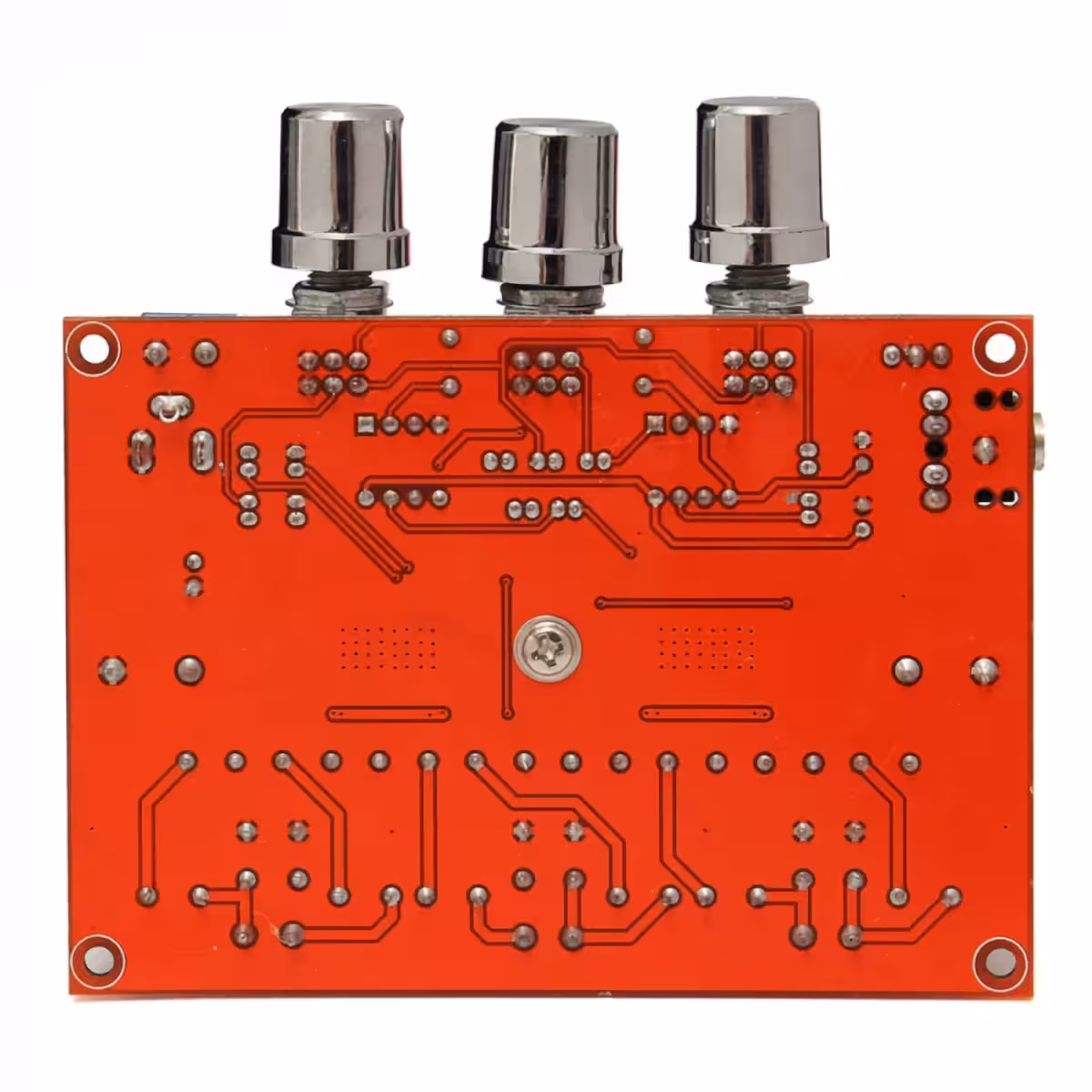

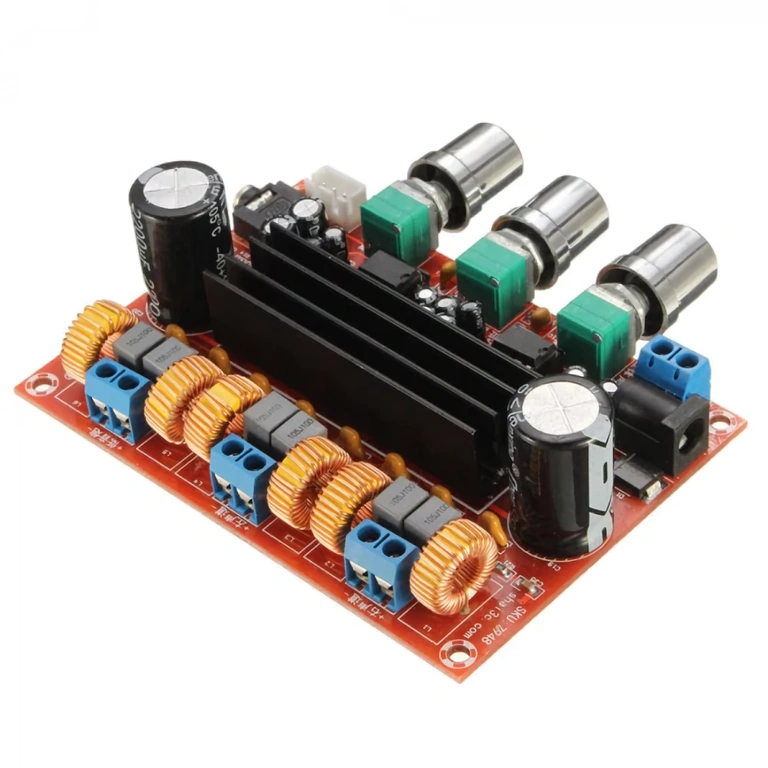

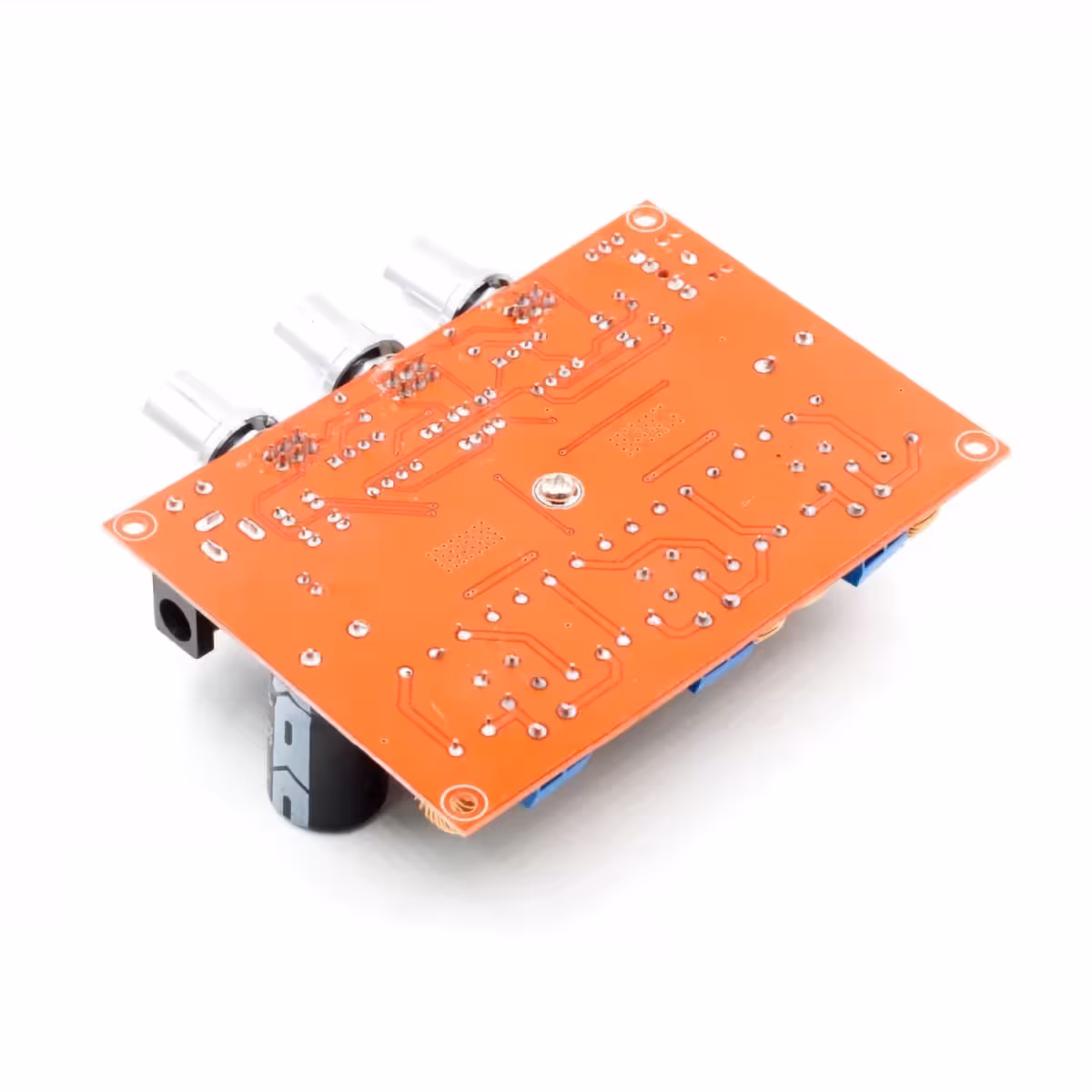

Amplificateur 2.1 TPA3116D2 – Des basses puissantes de 100W et un son stéréo cristallin dans un format ultra-compact

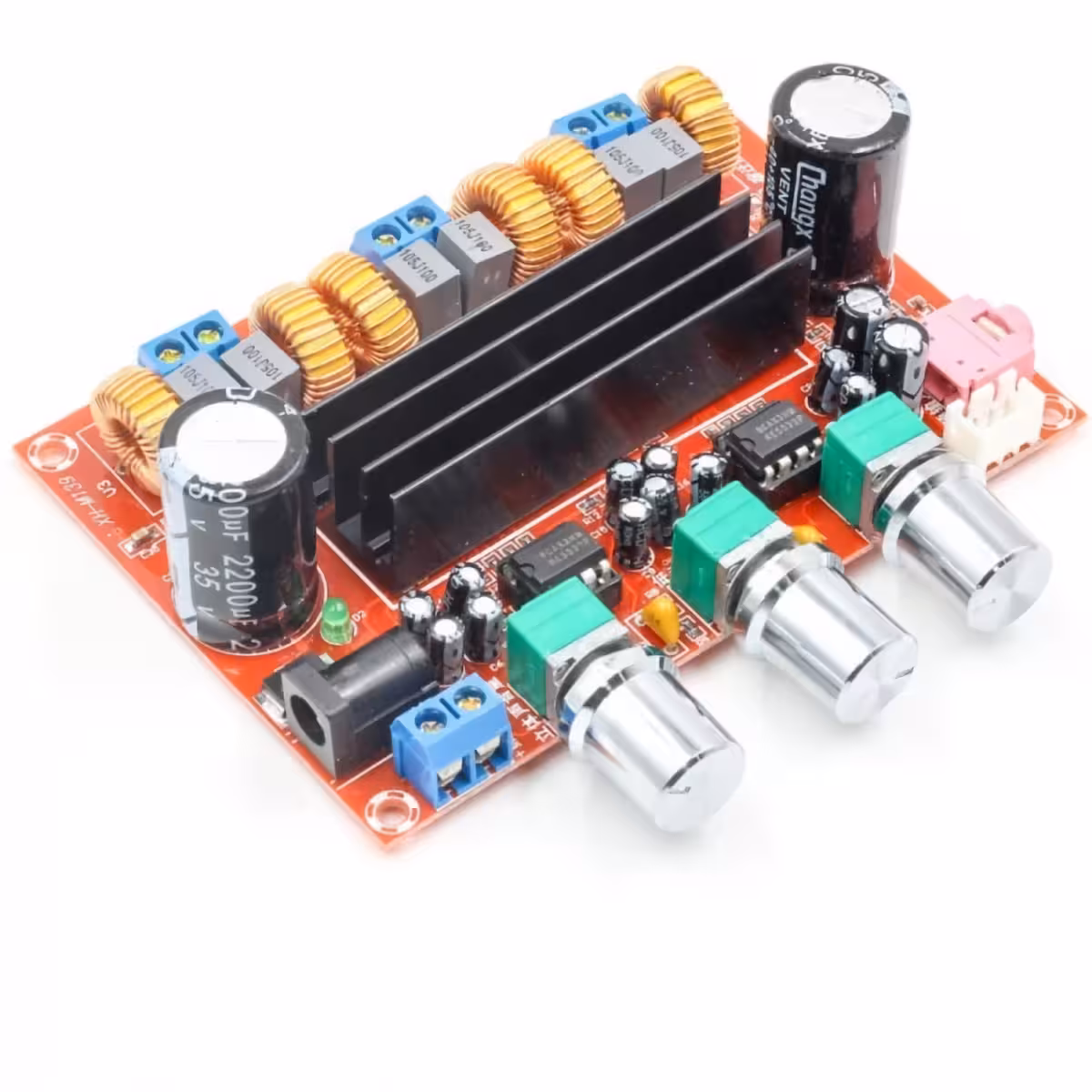

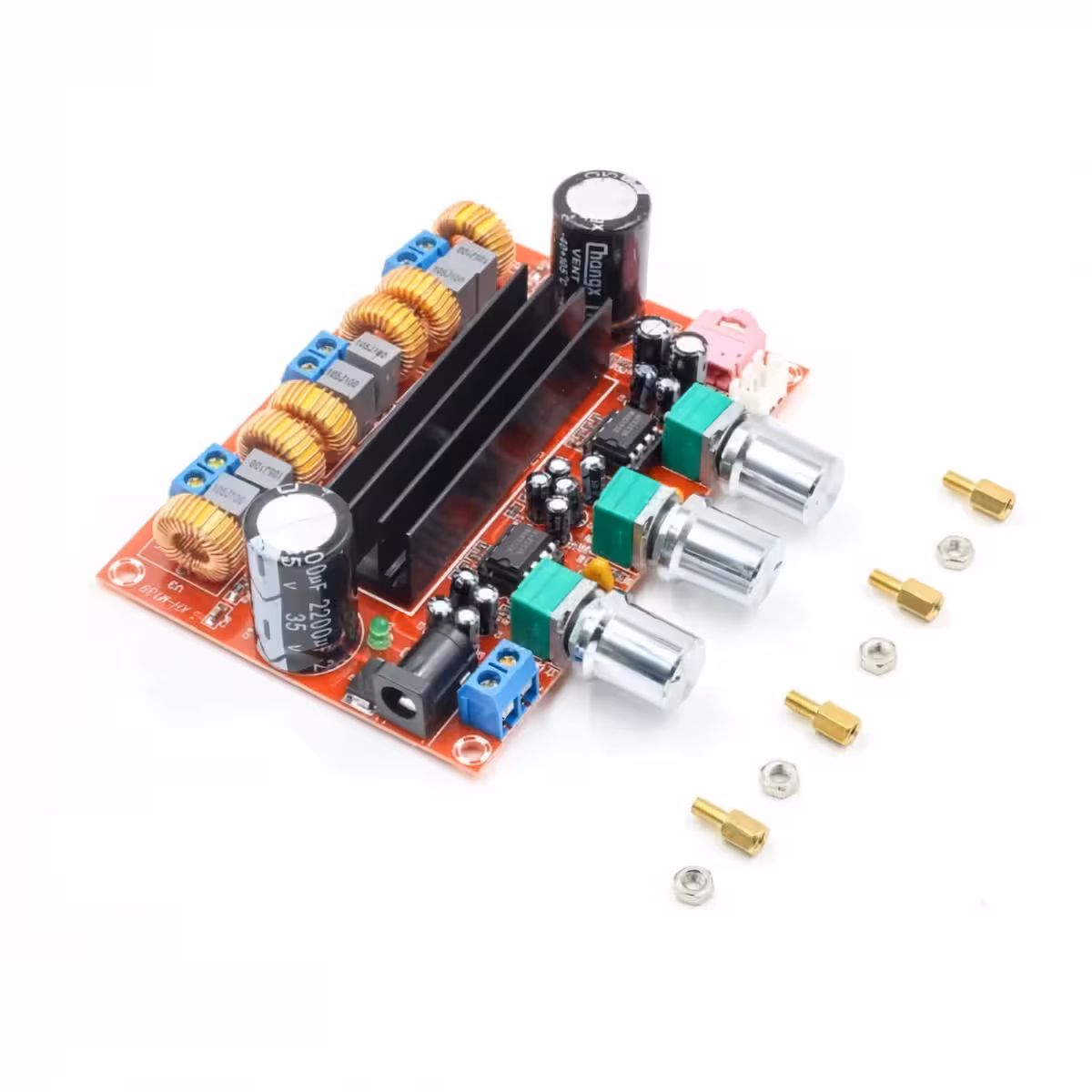

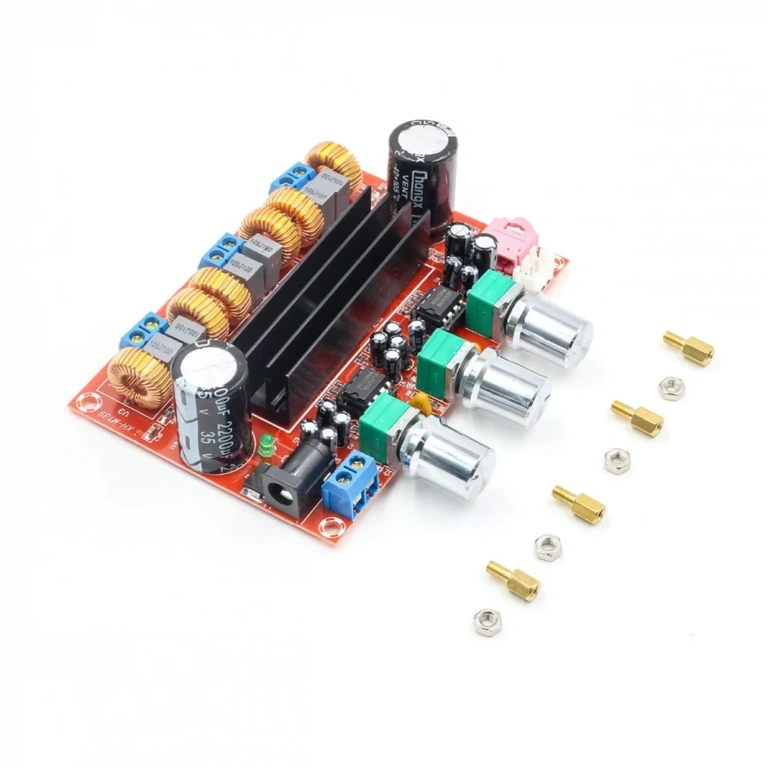

Vous recherchez un son puissant, des basses profondes et une stéréo sans distorsion, sans pour autant investir dans un amplificateur du commerce coûteux ? Le module amplificateur 2.1 équipé du TPA3116D2 est la solution idéale. Il intègre deux puces Texas Instruments, une architecture dédiée au subwoofer et un préamplificateur NE5532 de haute précision. Le tout sur un PCB compact de 10×9 cm, prêt à être intégré dans vos projets.
Note : La puissance maximale est atteinte sous 24V DC avec des haut-parleurs de 4 Ohms. Sous 12V ou avec des haut-parleurs de 8 Ohms, la puissance effective sera proportionnellement réduite. Une alimentation stabilisée d’au moins 3A est recommandée.
Pourquoi choisir ce modèle ? (Avantages clés) :
- Deux puces TPA3116D2 distinctes — l’une dédiée aux canaux stéréo G/D, l’autre exclusivement en mode ponté (BTL) pour le subwoofer, garantissant une séparation parfaite des signaux.
- 100W dédiés au subwoofer — une configuration en pont (bridge) réelle pour des basses percutantes et une immersion totale, bien loin des simples effets de fond.
- Préamplificateur NE5532 — un amplificateur opérationnel double à faible bruit, standard dans l’audio professionnel, pour un contrôle précis des basses, des médiums et des aigus directement sur la carte.
- SNR de 100dB et fréquence de commutation de 1.2MHz — les artefacts de commutation sont rejetés bien au-delà du spectre audible pour un son pur et sans interférences.
- Deux entrées audio sélectionnables — connectez simultanément votre smartphone et votre PC, puis basculez de l’un à l’autre sans avoir à débrancher vos câbles.
- Alimentation 12–24V DC — compatible avec une batterie de voiture 12V, un adaptateur secteur ou un pack Li-Ion, offrant une grande flexibilité d’installation.
- Format compact 10×9×2.5 cm — s’intègre facilement dans n’importe quel boîtier DIY, enceinte active ou même dans un véhicule.
Détails et Performances
L’architecture 2.1 est optimisée : le premier TPA3116D2 gère les canaux stéréo, tandis que le second fonctionne en mode BTL (Bridge-Tied Load), doublant ainsi la tension envoyée au subwoofer pour délivrer jusqu’à 100W en continu sans nécessiter d’alimentation séparée.
L’étage de contrôle tonal basé sur le NE5532 n’est pas un simple filtre passif, mais un préamplificateur actif offrant une réponse en fréquence de 14Hz à 100kHz. Il préserve la clarté des hautes fréquences tout en laissant les basses s’exprimer pleinement. La distorsion harmonique totale reste extrêmement faible, même à volume élevé, pour une écoute confortable et sans fatigue auditive.
| Paramètre | Valeur / Détail |
|---|---|
| Type d’amplification | Classe D (Numérique) |
| Puces d’amplification | 2 × TPA3116D2 (Texas Instruments) |
| Préamplificateur / Tonalité | NE5532 (op-amp double faible bruit) |
| Configuration des canaux | 2.1 – Stéréo (G/D) + Subwoofer dédié |
| Puissance de sortie stéréo | 2 × 50W |
| Puissance de sortie subwoofer | 100W (mode BTL) |
| Impédance des haut-parleurs | 4 – 8 Ohms |
| Tension d’alimentation | 12V – 24V DC, minimum 3A |
| Réponse en fréquence | 14Hz – 100kHz |
| SNR (Rapport signal/bruit) | 100dB |
| Fréquence de commutation | 1.2MHz |
| Entrées audio | 2 entrées sélectionnables (jacks ou borniers) |
| Contrôle du volume | Potentiomètres montés sur PCB |

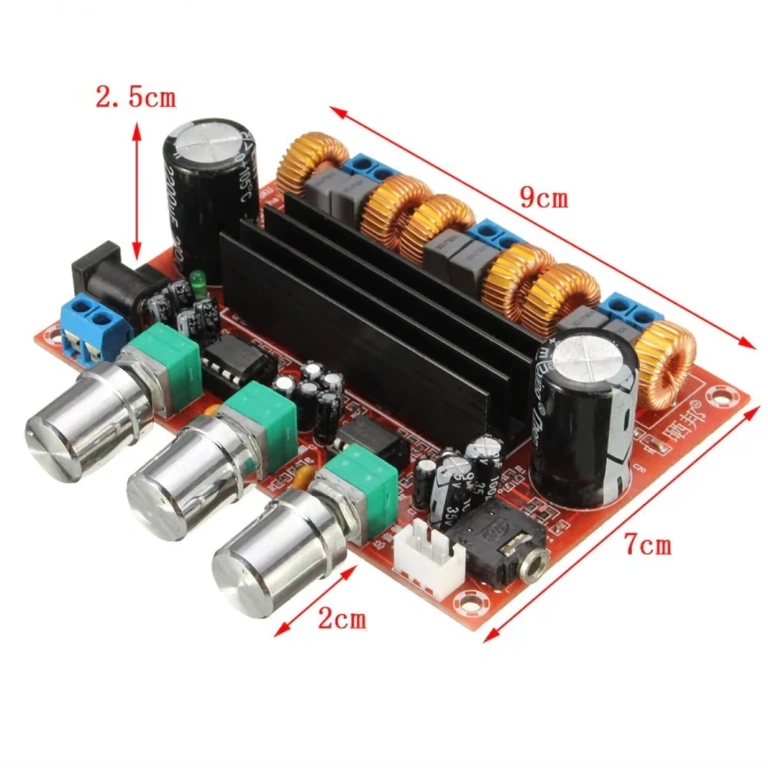

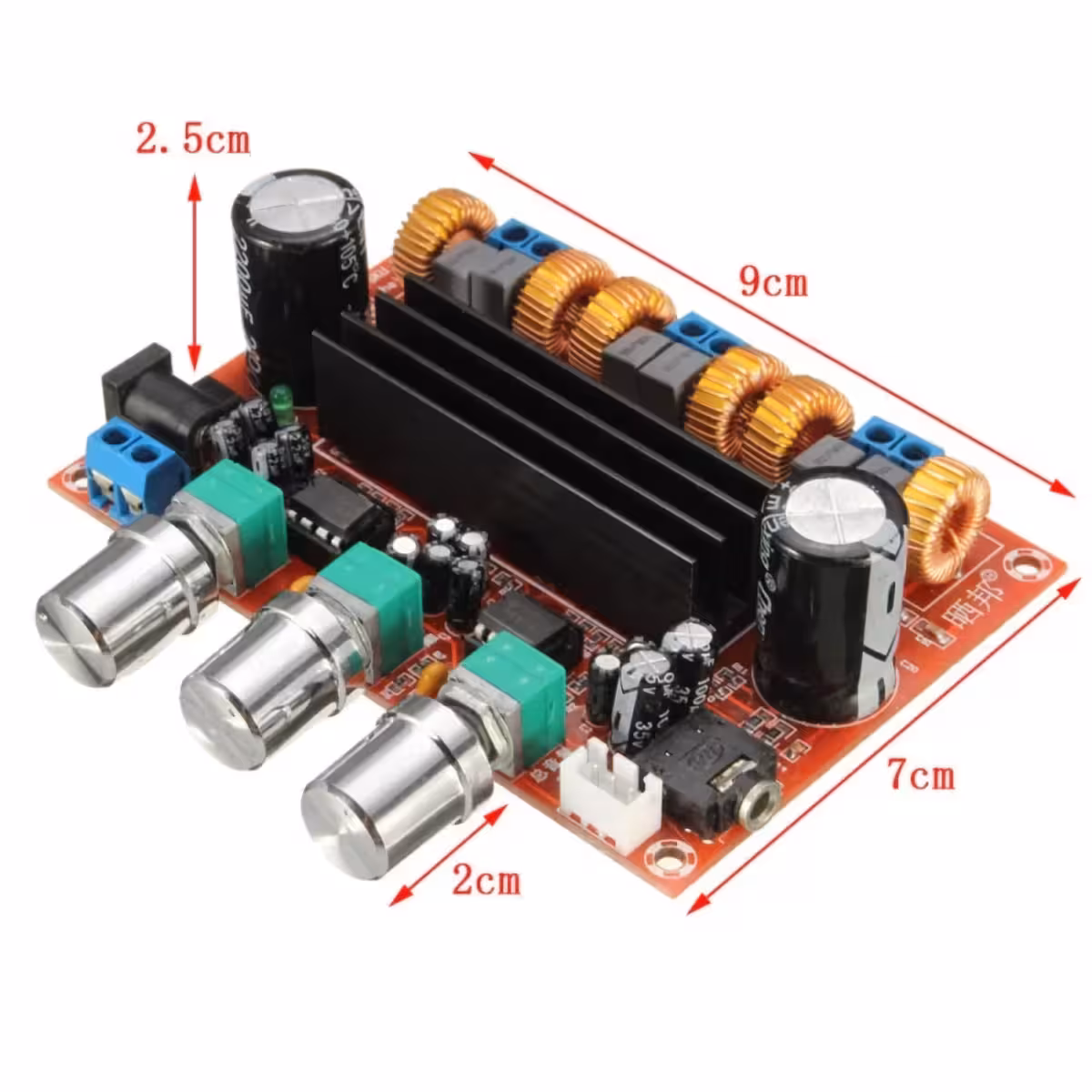

| Dimensions du module | 10 × 9 × 2.5 cm |
Instructions d’utilisation

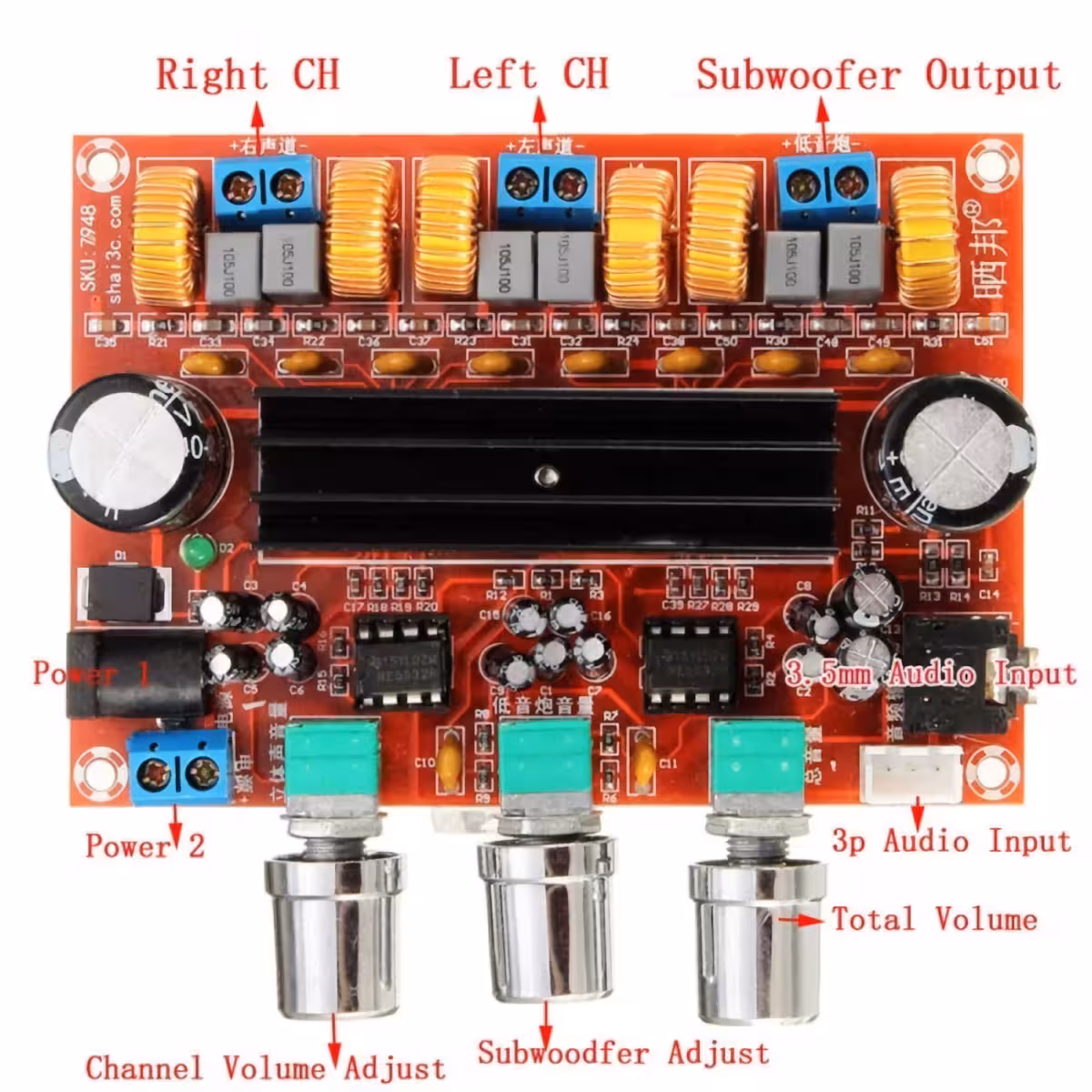

- Alimentation : Connectez une source DC stabilisée entre 12V et 24V (minimum 3A), en respectant scrupuleusement la polarité (+ et –) indiquée sur le PCB. Pour une puissance optimale, utilisez 24V / 5A.

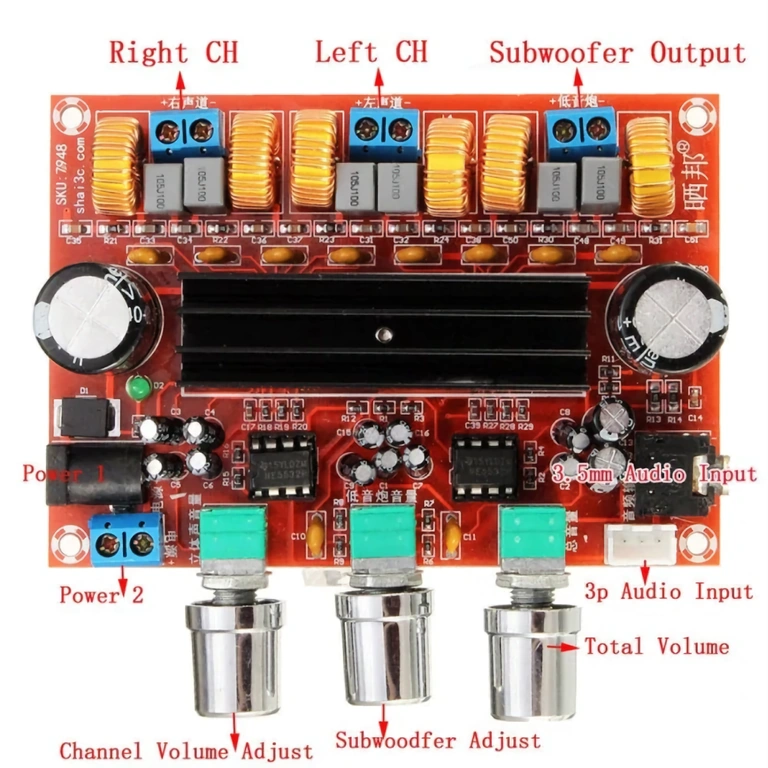

- Connexion des haut-parleurs : Reliez vos enceintes stéréo (4–8Ω) aux bornes L+ / L– et R+ / R–. Connectez le subwoofer (4–8Ω, minimum 80W RMS) aux bornes marquées SUB.
- Sélection de l’entrée audio : Branchez votre source sur l’une des deux entrées et activez-la via le commutateur ou le cavalier de sélection présent sur la carte.
- Réglage du volume et des tonalités : Commencez par un volume minimal, puis augmentez progressivement. Ajustez les potentiomètres de volume général, de niveau subwoofer, de basses et d’aigus selon vos préférences.
- Ventilation : Laissez un espace suffisant autour du module. En cas d’utilisation sous 24V ou lors de sessions prolongées à fort volume, l’ajout d’un petit dissipateur thermique sur les puces TPA3116D2 est conseillé pour garantir la longévité du matériel.
Contenu du colis

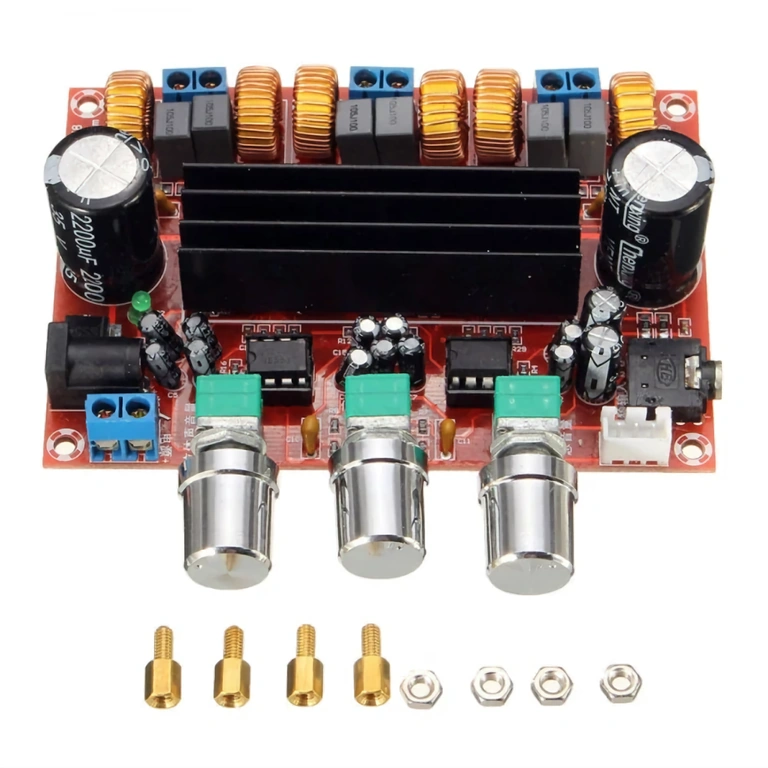

- 1 × Module amplificateur 2.1 TPA3116D2 (PCB entièrement assemblé)
Questions Fréquentes
Quels haut-parleurs sont compatibles avec ce module ?
Tout haut-parleur avec une impédance comprise entre 4 et 8 Ohms. Pour le subwoofer, assurez-vous qu’il supporte au moins 80–100W RMS — un modèle de 50W risquerait d’être saturé à haut volume.
Quelle alimentation choisir ?
Une alimentation DC stabilisée entre 12V et 24V, minimum 3A. Pour obtenir la puissance maximale, privilégiez 24V / 5A. Le module fonctionne également sur une batterie de voiture 12V, ce qui est idéal pour les installations audio embarquées.
Un dissipateur thermique est-il nécessaire ?
À 12V et volume modéré, ce n’est pas obligatoire. Cependant, sous 24V ou pour des utilisations intensives, un petit dissipateur thermique sur les puces TPA3116D2 prolongera significativement la durée de vie de votre module.
Puis-je utiliser les deux entrées audio simultanément ?
Non, pas simultanément. Le module dispose d’un système de sélection d’entrée active. Vous pouvez connecter deux sources (ex: téléphone et ordinateur) et basculer de l’une à l’autre sans débrancher aucun câble.
