Ampèremètre numérique triphasé 1–100A : mesure simultanée sur les 3 phases, directement dans votre tableau électrique
Lorsqu’un circuit triphasé présente une anomalie, le déséquilibre de charge est souvent le premier signe avant-coureur — et vous ne pouvez le détecter qu’avec l’instrument adapté. Cet ampèremètre numérique triphasé (plage 1–100A) vous permet de visualiser en temps réel l’intensité sur chaque phase, sans calcul complexe ni manipulation fastidieuse. Il se clipse sur rail DIN en quelques secondes pour une mise en service immédiate.
Note : Cet appareil est exclusivement conçu pour les réseaux à courant alternatif (AC) triphasé. Veuillez vérifier la compatibilité de votre installation avant toute intervention.
Pourquoi choisir ce modèle ? (Avantages clés) :

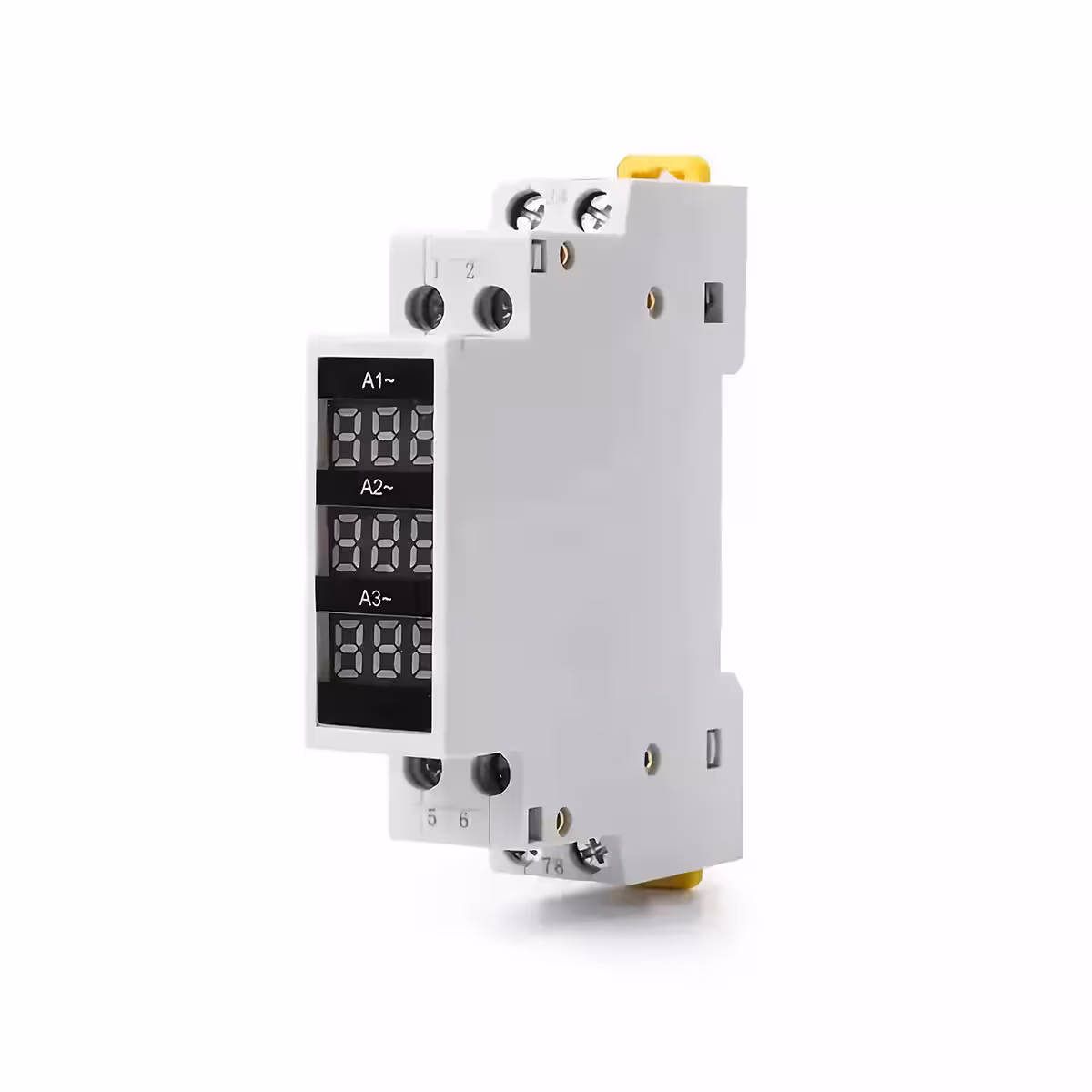

- Lecture simultanée sur 3 phases — 3 afficheurs LED indépendants (L1, L2 et L3) pour une surveillance d’un seul coup d’œil, sans commutation manuelle.

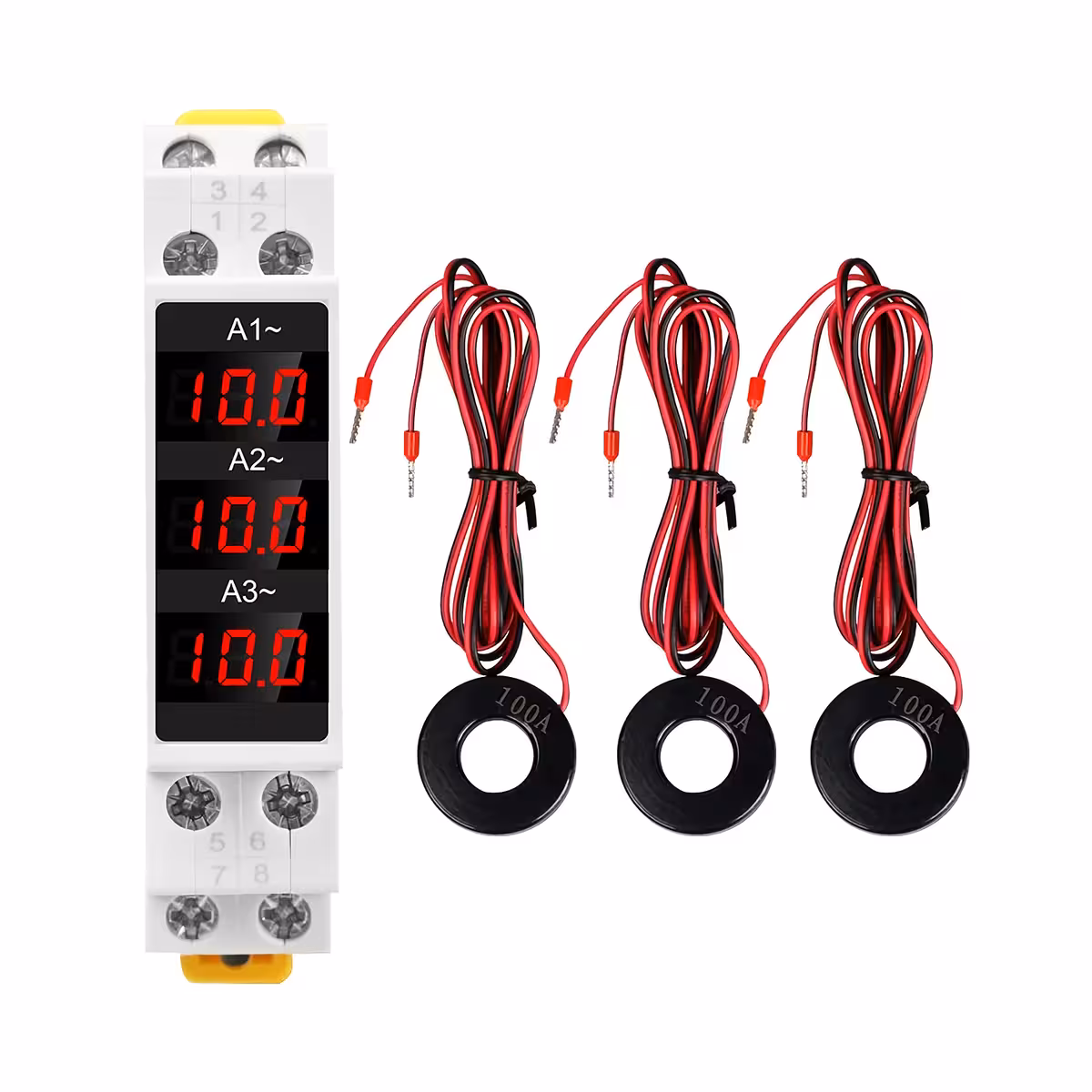

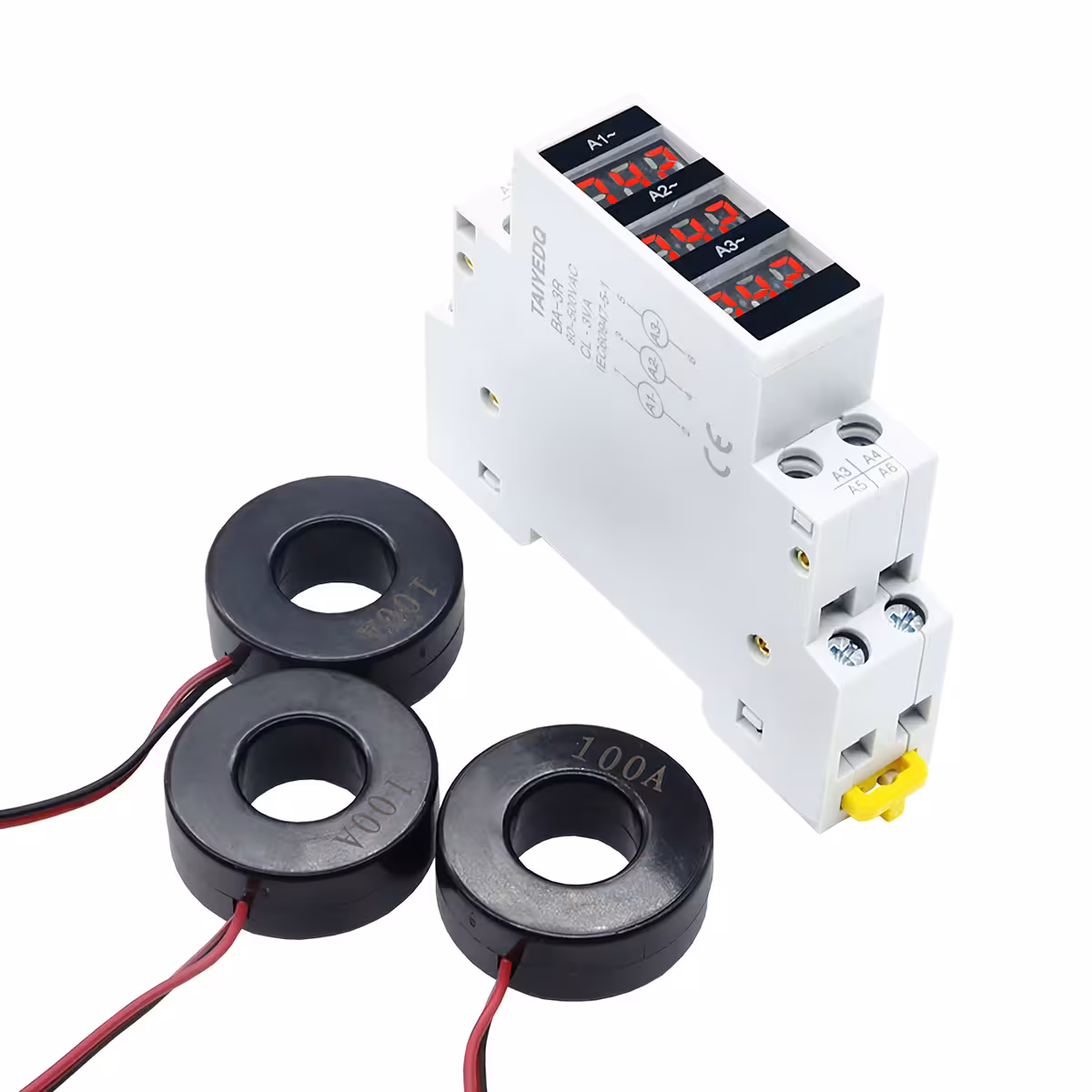

- Plage 1–100A sans transformateur externe — connexion directe aux câbles de phase, sans TC (transformateur de courant) additionnel, tant que l’intensité reste sous les 100A.

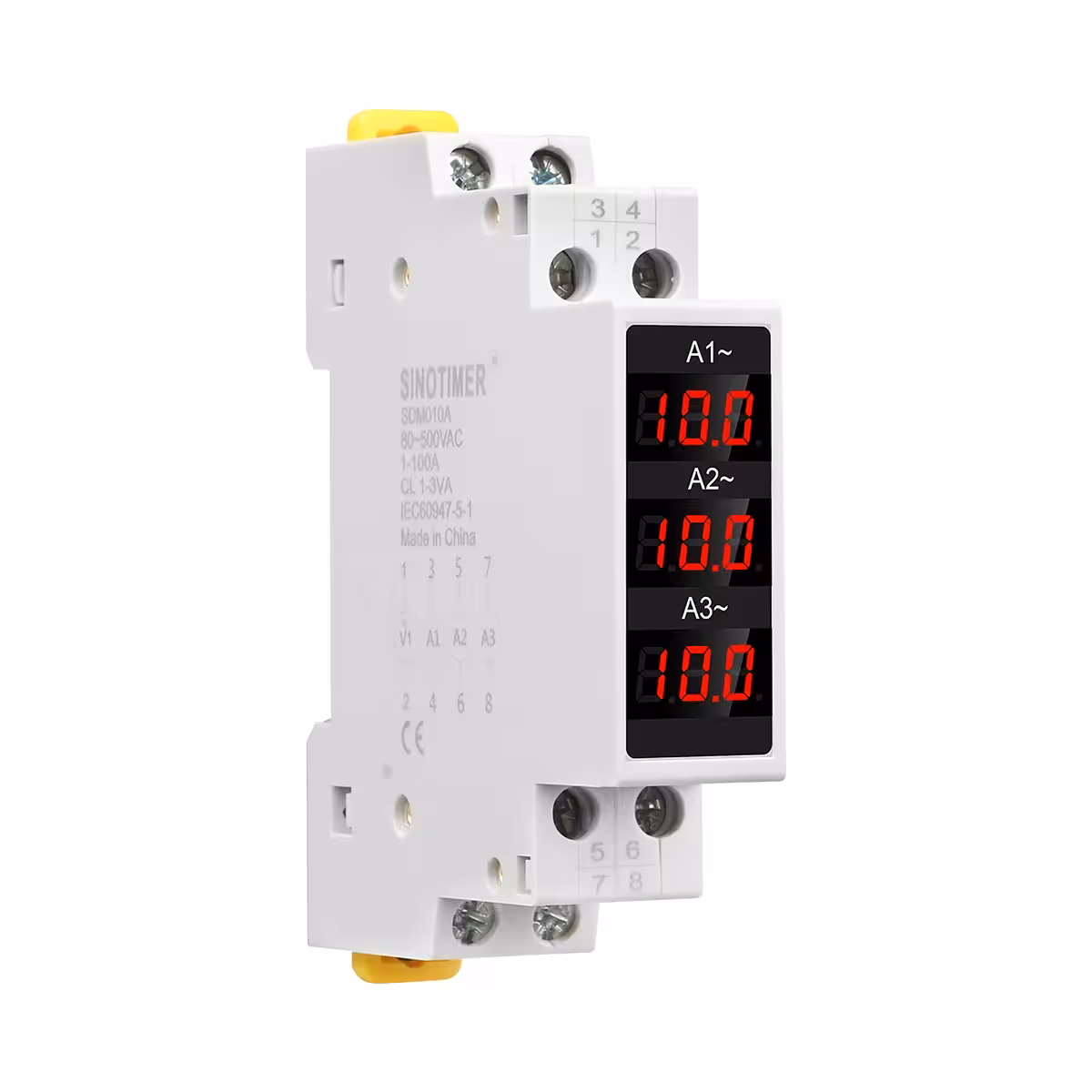

- Précision Classe 1.0 — une marge d’erreur maximale de 1%, idéale pour la gestion énergétique et la détection rapide d’anomalies de consommation.
- Tension d’alimentation AC 80–500V — parfaitement compatible avec les réseaux standards 230/400V ainsi qu’avec les configurations industrielles spécifiques.
- Montage sur rail DIN 35mm — installation rapide et sans outils spéciaux, directement dans votre tableau électrique en moins de 2 minutes.
- Plage de température étendue (-20°C à +70°C) — fonctionnement stable, même dans des tableaux électriques exposés à des conditions thermiques industrielles.
- Format compact : 81 × 18 × 66 mm — avec seulement 18 mm de largeur, il optimise l’espace disponible dans votre coffret.
Détails et Performances

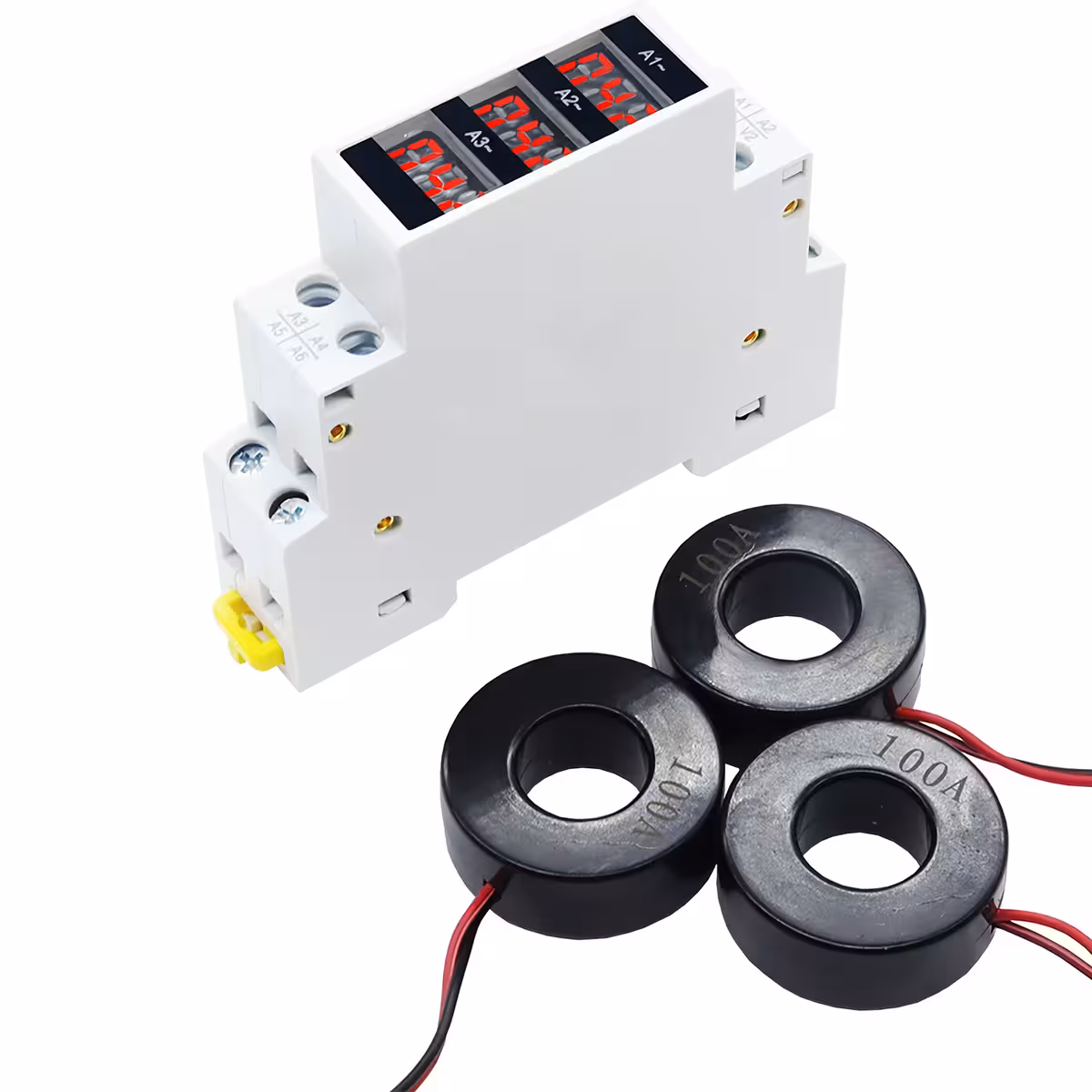

L’appareil mesure simultanément le courant sur une configuration 3L+N, facilitant non seulement la lecture, mais aussi l’identification immédiate des déséquilibres de charge où une phase serait davantage sollicitée que les autres. Sa classe de précision 1.0 garantit des données fiables pour une gestion rigoureuse de votre installation.
La fréquence nominale de 50/60Hz assure une compatibilité totale avec les réseaux européens ainsi qu’avec les équipements importés fonctionnant à 60Hz. Les afficheurs LED haute luminosité garantissent une lisibilité parfaite, même dans des environnements techniques peu éclairés.
| Paramètre | Valeur / Détail |
|---|---|
| Type d’affichage | Numérique, 3 LED indépendantes (une par phase) |

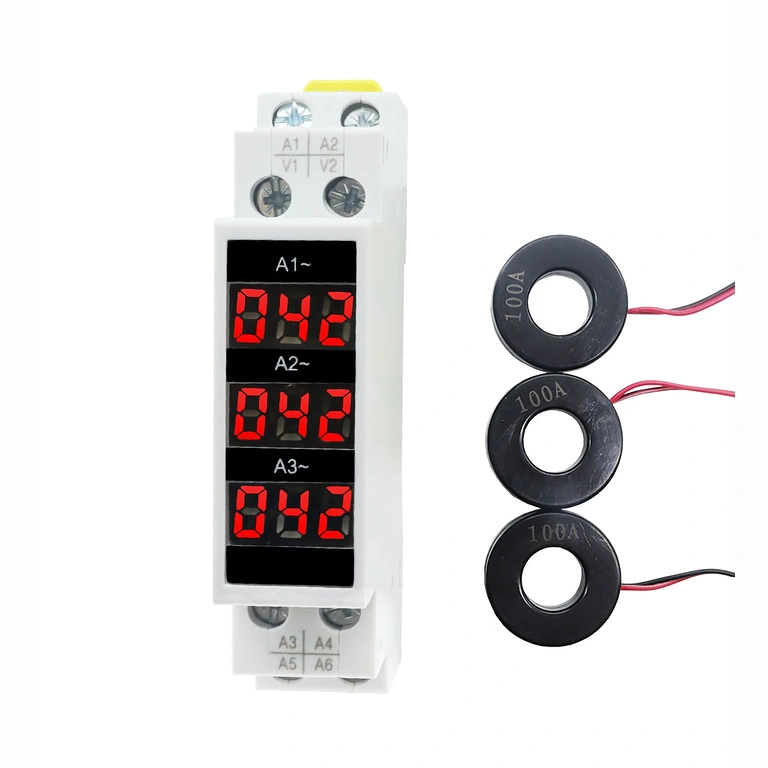

| Plage de mesure | 1 – 100A (AC) |
| Tension nominale | AC 80 – 500V |
| Précision | Classe 1.0 |
| Fréquence | 50 / 60 Hz |
| Température de service | -20°C ~ +70°C |
| Indice de protection | IP20 |

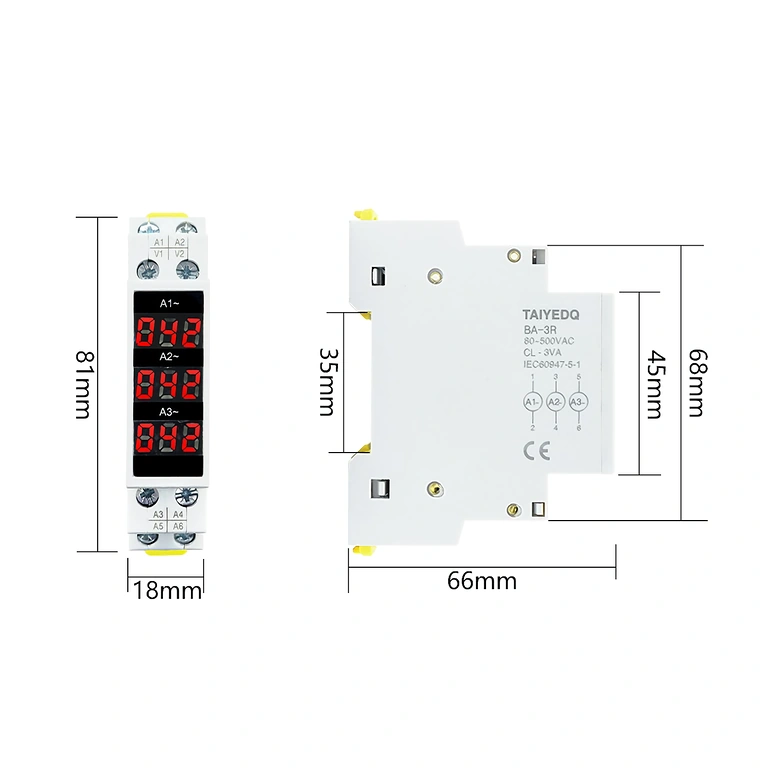

| Dimensions (L × l × H) | 81 mm × 18 mm × 66 mm |
| Type de raccordement | 3 phases (3L + N) |
| Montage | Rail DIN 35mm |
Instructions d’installation et d’utilisation
- Vérification préalable : Assurez-vous que la tension du réseau est comprise entre 80 et 500V AC et que l’intensité sur chaque phase ne dépasse pas 100A.

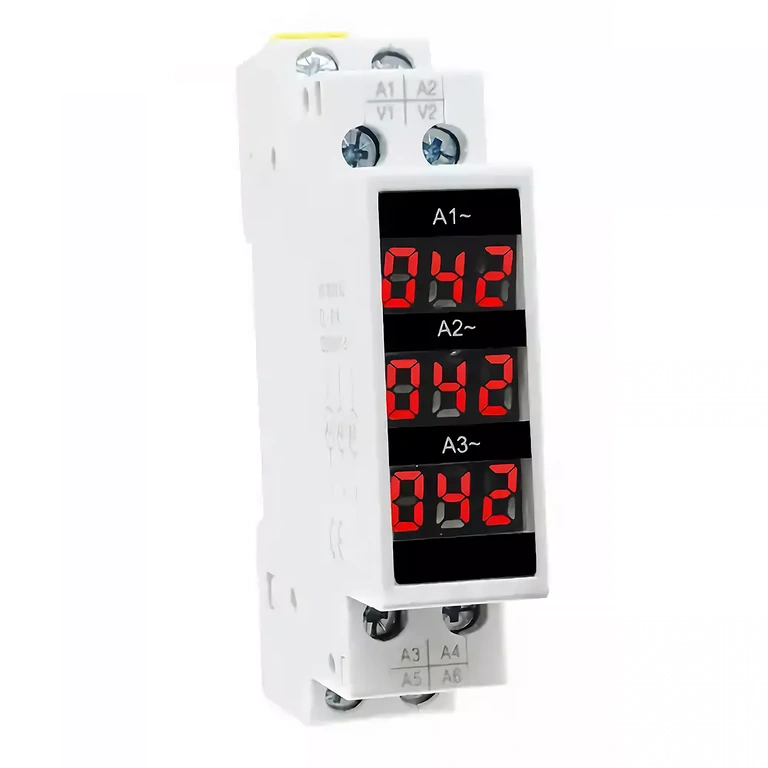

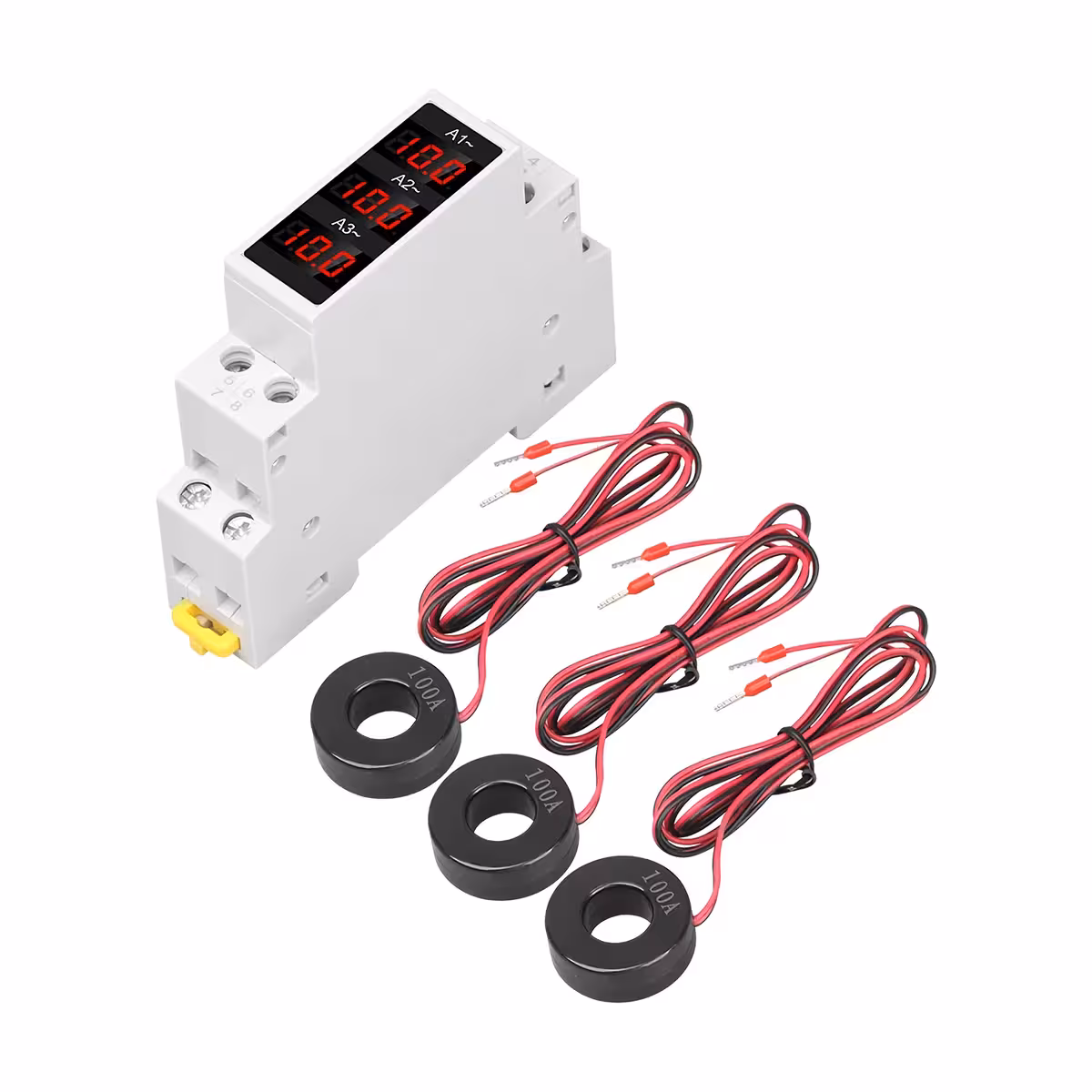

- Montage sur rail DIN : Fixez l’ampèremètre sur le rail DIN 35mm de votre tableau électrique par simple clipsage.

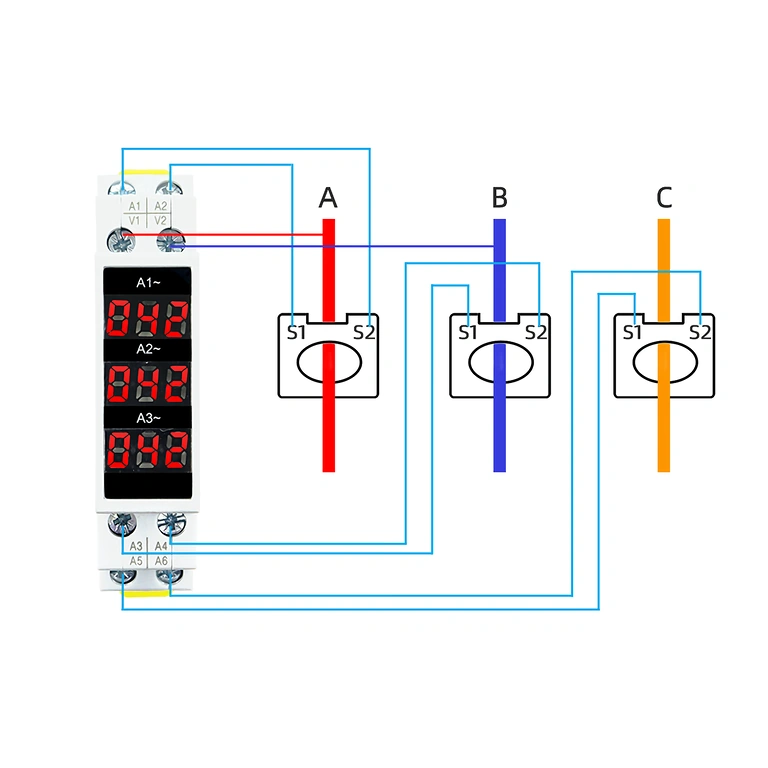

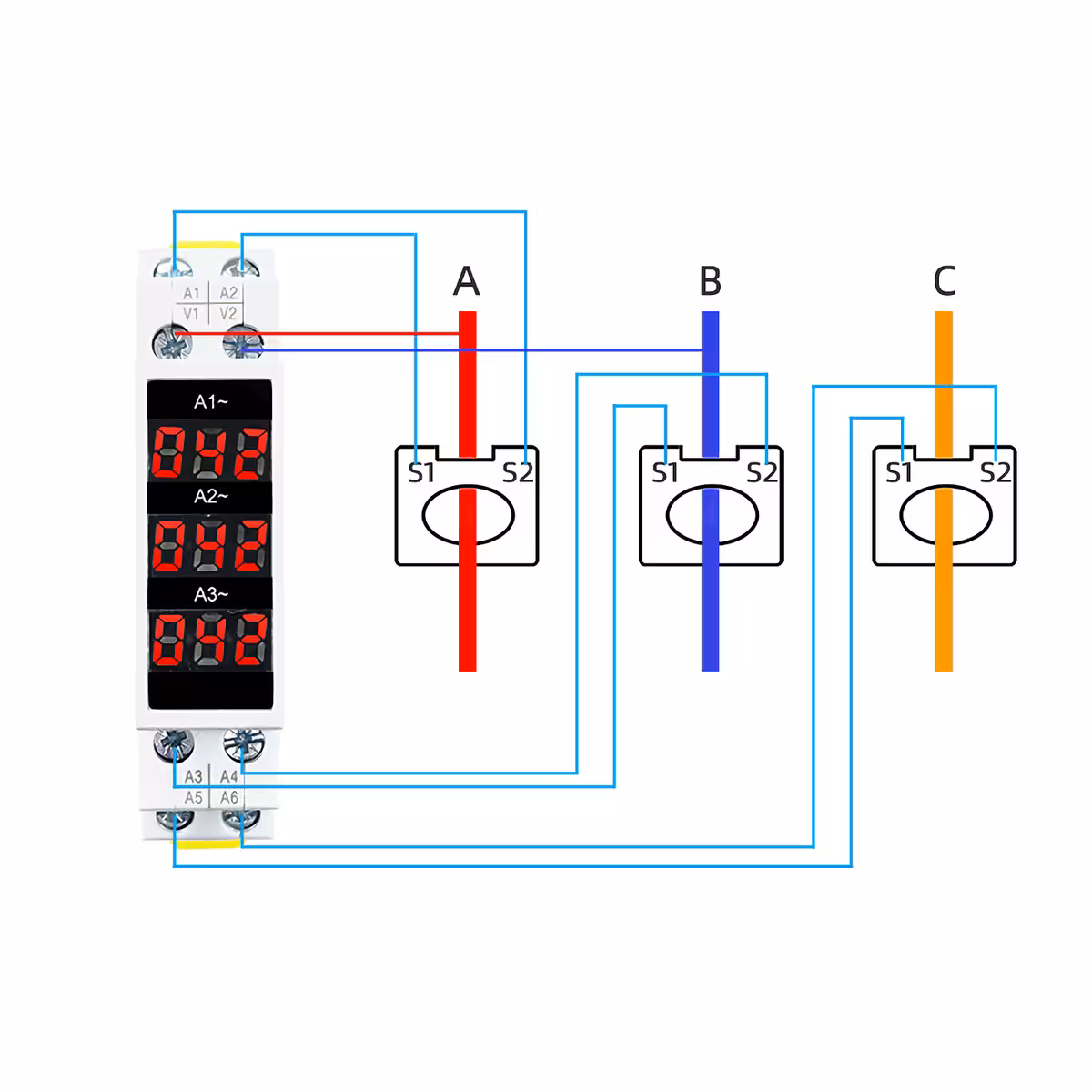

- Raccordement : Connectez les fils de phase (L1, L2, L3) et le neutre (N) aux bornes correspondantes, conformément au schéma de câblage.
- Mise sous tension : Appliquez la tension et vérifiez que les 3 afficheurs LED indiquent des valeurs stables pour chaque phase.
- Surveillance : Contrôlez les valeurs en temps réel. Un écart significatif entre les phases peut révéler un déséquilibre de charge ou un défaut sur votre installation.
Contenu du colis
- 1 × Ampèremètre numérique triphasé (1–100A, AC 80–500V, rail DIN 35mm)
Questions fréquentes
Est-il compatible avec les réseaux monophasés ?
Non. Cet appareil est strictement réservé aux réseaux triphasés avec neutre. Pour une installation monophasée, un ampèremètre à canal unique est nécessaire.
Un transformateur de courant (TC) est-il requis ?
Non, tant que l’intensité par phase n’excède pas 100A. Le raccordement s’effectue directement sur les câbles de phase.
Les valeurs des 3 phases sont-elles affichées simultanément ?
Oui. Les 3 afficheurs LED sont totalement indépendants et indiquent en temps réel les intensités sur L1, L2 et L3 sans aucune manipulation.
Où installer cet appareil ? L’indice IP20 permet-il une exposition à l’humidité ?
L’indice IP20 protège contre les corps solides supérieurs à 12,5 mm, mais n’offre aucune protection contre l’eau ou l’humidité. Il doit impérativement être installé à l’intérieur d’un tableau électrique fermé, dans un environnement sec.
