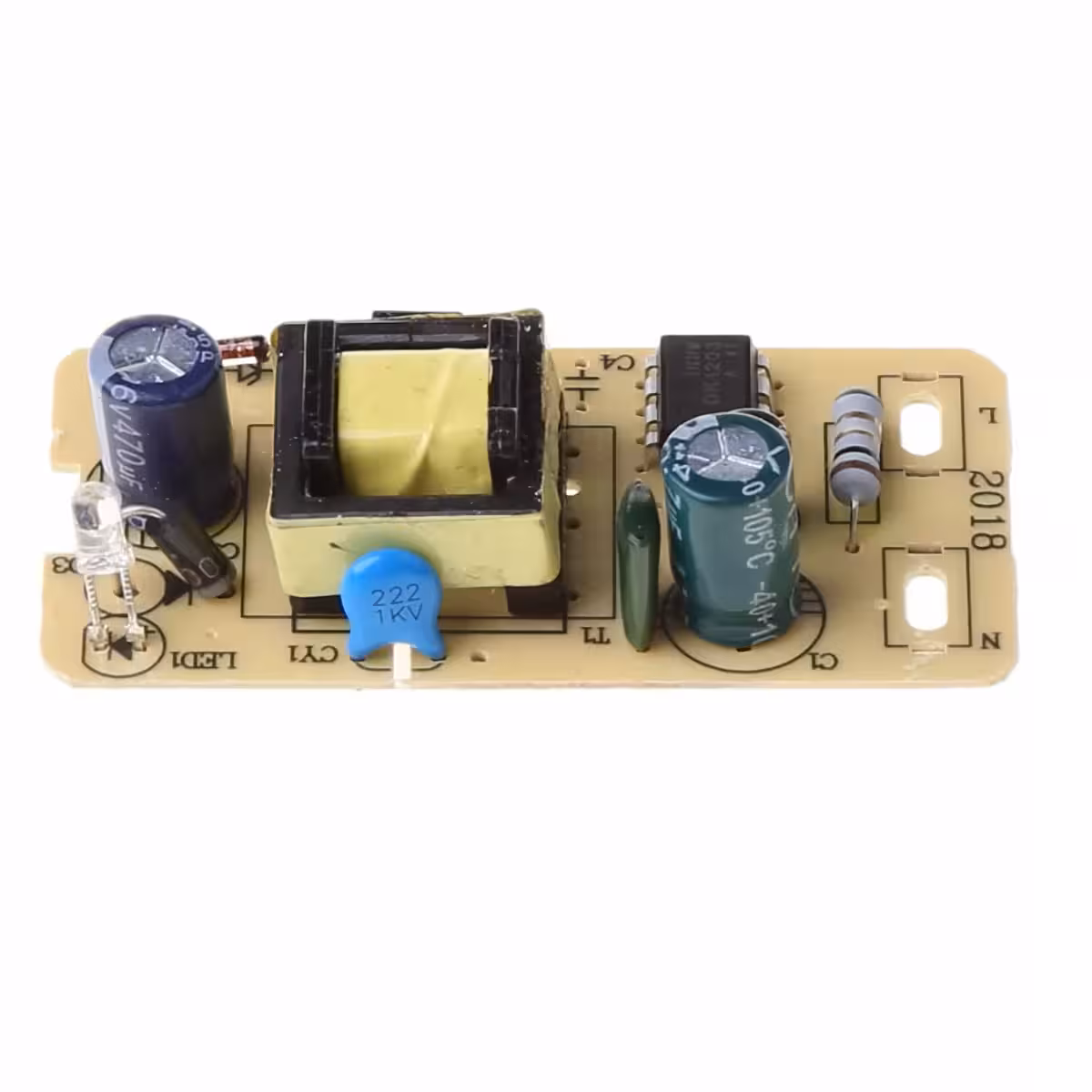

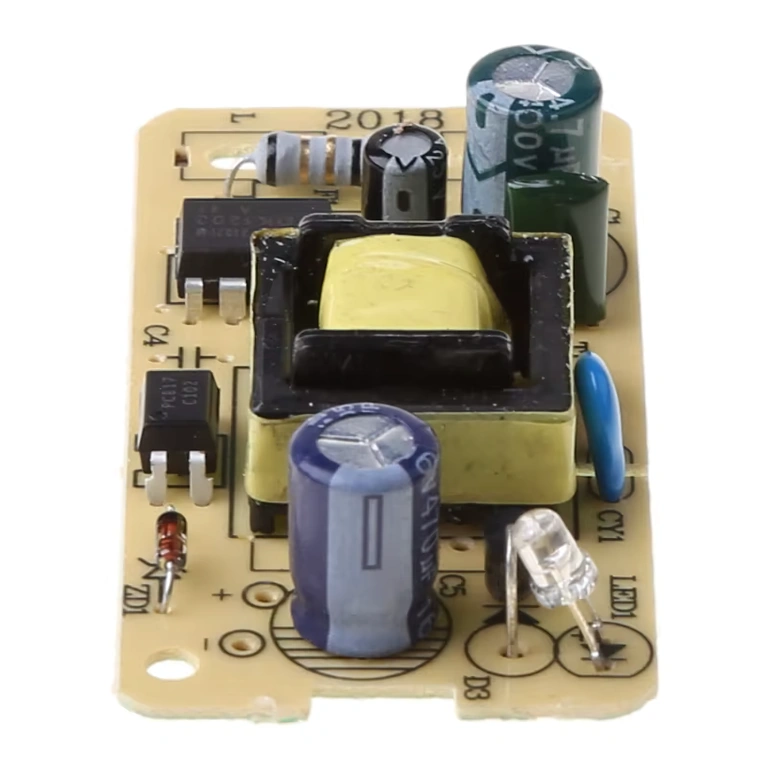

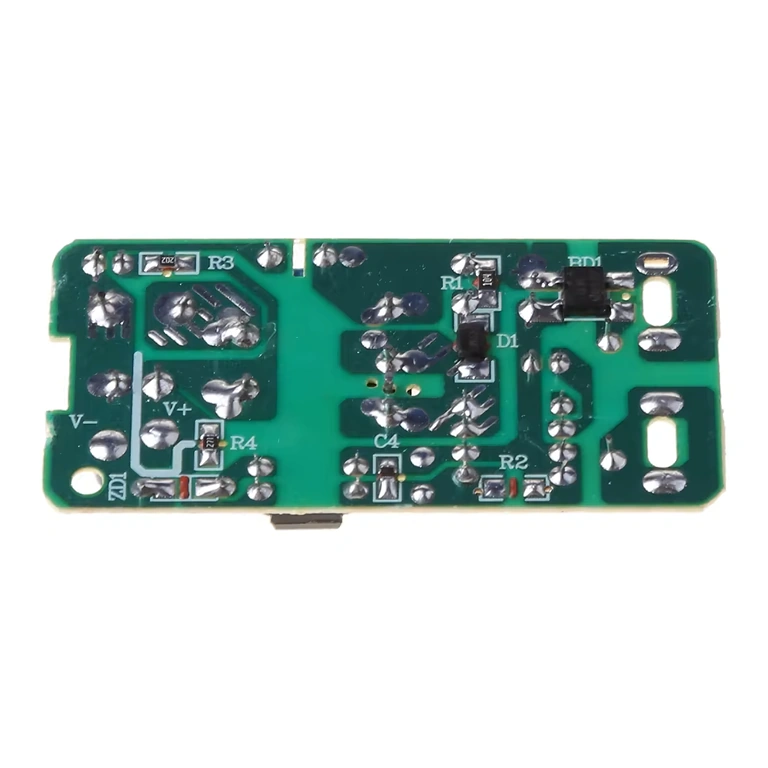

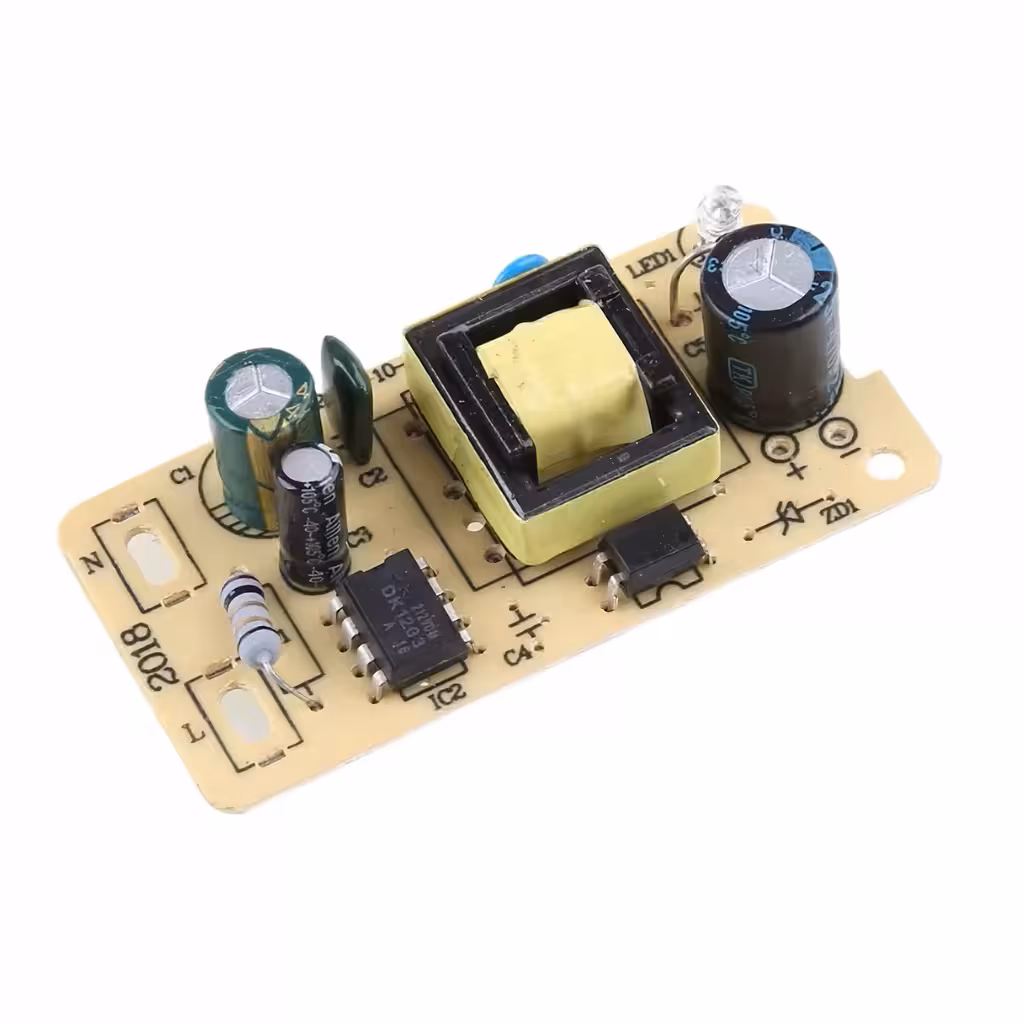

Module d’alimentation 12V 1A sur circuit imprimé – Tension stabilisée pour vos projets électroniques
Besoin d’une alimentation 12V propre et stable dans un encombrement minimal ? Ce module d’alimentation 12V 1A au format carte électronique s’intègre directement dans vos montages, sans connecteurs encombrants ni adaptateurs externes. Avec ses dimensions réduites de 3,4 x 6,8 cm, il se glisse partout.
Note : La carte est livrée nue, sans boîtier. Elle est destinée aux utilisateurs possédant des connaissances de base en électronique pour une utilisation en environnement protégé.
Pourquoi choisir ce modèle ? (Avantages clés) :
- Tension DC fixe 12V — une sortie constante, sans pics ni chutes de tension, pour protéger vos composants sensibles.
- Format ultra-compact 3,4 x 6,8 cm — s’intègre parfaitement dans vos boîtiers sur mesure, panneaux de contrôle ou projets imprimés en 3D.
- Technologie à découpage — meilleur rendement énergétique que les alimentations linéaires et dissipation thermique réduite en utilisation normale.
- Courant maximal 1A / 12W — idéal pour alimenter des rubans LED jusqu’à 1 mètre, des modules Arduino, des capteurs ou des petites caméras de surveillance.
- Connexions directes sur circuit — une intégration plus propre qu’un adaptateur secteur, parfaite pour le prototypage et les systèmes IoT.
- Compatibilité étendue — fonctionne avec Arduino, Raspberry Pi, contrôleurs, capteurs et modules d’automatisation acceptant le 12V DC.
Détails et performances
Ce module utilise la technologie de commutation (switching) pour convertir le courant secteur 220V AC en une tension 12V DC stable avec un minimum de pertes thermiques. Avec un courant maximal de 1A, il délivre une puissance de 12W, couvrant la majorité des applications basse consommation. L’absence de boîtier est un atout : vous pouvez fixer la carte exactement où vous le souhaitez, avec un accès direct aux borniers.
| Paramètre | Détails |
|---|---|
| Tension de sortie | 12V DC |
| Courant de sortie max. | 1A (1000 mA) |
| Puissance maximale | 12W |
| Type d’alimentation | À découpage (Switching) |
| Format | Circuit imprimé nu |

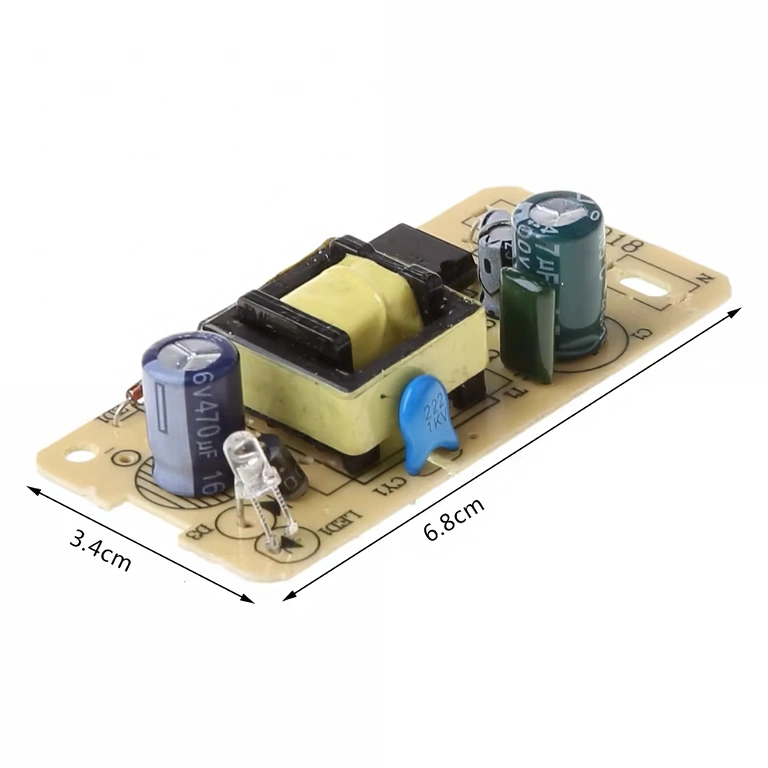

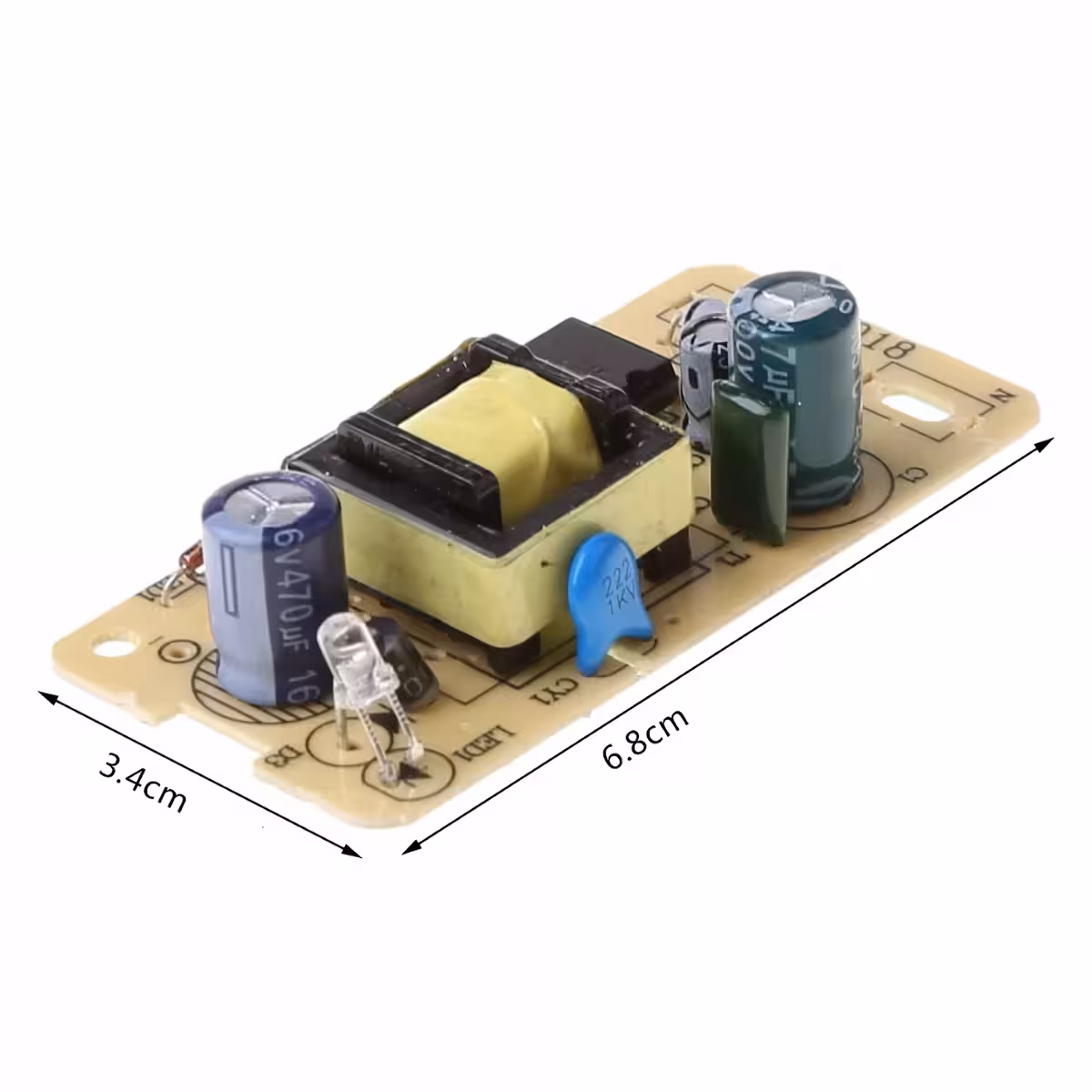

| Dimensions | 3,4 x 6,8 cm |
| Tension d’entrée | 220V AC (secteur standard) |
| Compatibilité | Rubans LED, Arduino, Raspberry Pi, capteurs, caméras CCTV, modules IoT |
| Environnement d’utilisation | Intérieur / Milieu contrôlé |
Contenu du colis
- 1x Module d’alimentation 12V 1A
Questions fréquentes
Est-ce compatible avec un ruban LED 12V ?
Oui, pour les rubans LED dont la consommation totale n’excède pas 12W (1A sous 12V). Si votre ruban consomme davantage, il faudra opter pour une alimentation plus puissante (2A ou 5A).
Puis-je alimenter un Arduino ou un Raspberry Pi directement ?
Oui, à condition que votre module accepte le 12V en entrée. L’Arduino Uno, par exemple, accepte une tension comprise entre 7 et 12V sur la broche Vin. Le Raspberry Pi nécessitant 5V, un convertisseur abaisseur de tension supplémentaire sera nécessaire.
Nécessite-t-il un refroidissement actif ?
Pour des charges inférieures à 80 % (moins de 0,8A), le module ne surchauffe pas en conditions normales. Pour une utilisation continue à pleine charge, assurez-vous de laisser un espace de ventilation autour de la carte.
Peut-on l’intégrer dans un boîtier imprimé 3D ou un tableau de bord ?
C’est précisément sa vocation. Ses dimensions de 3,4 x 6,8 cm et ses trous de fixation permettent une installation facile dans n’importe quel boîtier personnalisé sans modification complexe.
