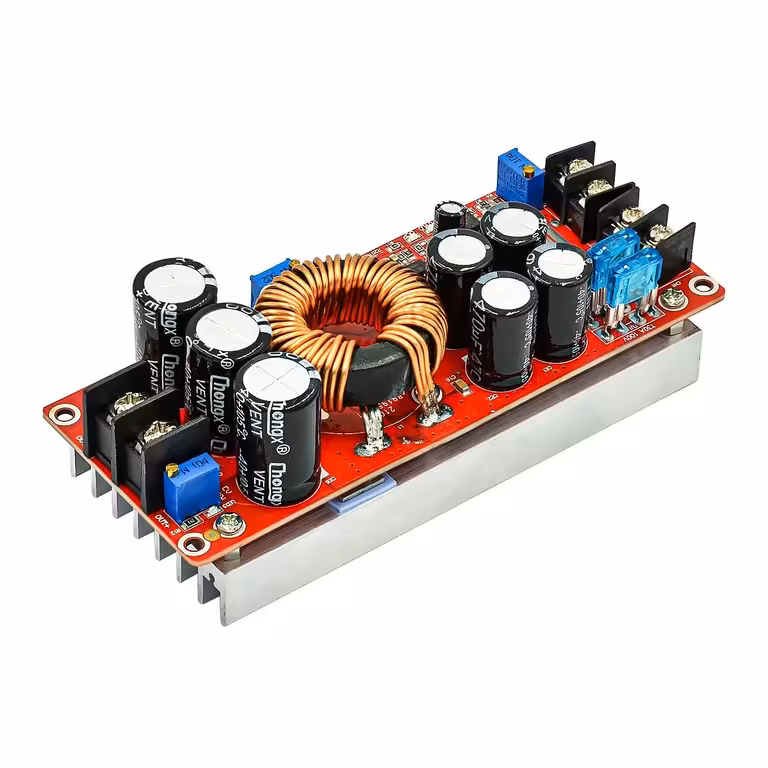

Convertisseur Step-Up DC-DC 1200W – Augmentez votre tension sans compromis
Vous disposez d’une source de 12V ou 24V et avez besoin de 48V, 60V ou plus ? Sans un convertisseur step-up DC-DC performant, vous risquez soit des pertes d’énergie sous forme de chaleur, soit de bloquer votre projet. Ce module de 1200W et 20A est la solution idéale : il offre une conversion stable, un rendement atteignant 95 % et une tension de sortie réglable en continu entre 12V et 80V, sans nécessiter de matériel supplémentaire.
Note : La puissance maximale de 1200W est atteinte à 60V × 20A en sortie. Pour des tensions inférieures, la puissance disponible se calcule selon la formule : tension de sortie × courant (ex : 24V × 20A = 480W). Pour un fonctionnement continu au-delà de 600W, un refroidissement actif supplémentaire est fortement recommandé.
Pourquoi choisir ce modèle ? (Avantages clés) :
- Rendement jusqu’à 95 % — sur 100W consommés, 95W sont transmis à la charge ; moins de chaleur dégagée et une meilleure autonomie pour vos systèmes sur batteries ou panneaux solaires.
- Tension de sortie réglable 12V–80V — un seul module couvre une multitude d’applications sans nécessiter de remplacement ou d’adaptateurs.
- Courant maximal de 20A en entrée et sortie — alimente efficacement moteurs, chargeurs de batteries et onduleurs sans faiblir.
- Limitation automatique du courant entre 0,5A et 20A — protégez votre batterie ou votre charge sans relais externe ni circuit complexe.
- Protection contre le retour de courant — intégrée nativement, elle simplifie votre schéma de montage et réduit les coûts.
- Commutation à 150KHz — ondulation (ripple) réduite en sortie pour une tension stable, même en cas de variation soudaine de la charge.
- Plage de température étendue de –40°C à +85°C — conçu pour fonctionner aussi bien en hiver dans un véhicule qu’en été sur un toit près de panneaux solaires.
Détails et Performances
La topologie de ce convertisseur boost avec commutation à 150KHz garantit une tension de sortie stable, indépendamment des fluctuations de la charge ou de la source d’alimentation. Avec un courant de repos de seulement 15mA à 12V, le module ne déchargera pas votre batterie en mode veille. Les protections intégrées — fusible 20A en entrée, limitation automatique du courant et blocage du retour de courant — sécurisent à la fois le module et vos équipements. Attention : le module ne possède pas de protection contre l’inversion de polarité. Ajoutez une diode Schottky en entrée si un risque d’erreur de branchement existe.
| Paramètre | Valeur / Détail |
|---|---|
| Tension d’entrée | 8V – 60V DC |
| Tension de sortie | 12V – 80V DC (réglable en continu) |
| Courant d’entrée max. | 20A |
| Courant de sortie max. | 20A |
| Plage de courant constant | 0,5A – 20A |
| Puissance de sortie max. | 1200W (à 60V × 20A) |
| Rendement de conversion | jusqu’à 95 % |
| Fréquence de commutation | 150KHz |
| Courant de repos | 15mA (à 12V entrée) |
| Protection surintensité | Oui – limitation automatique, réglable dès 0,5A |
| Protection court-circuit | Oui – fusible 20A en entrée |
| Protection retour courant | Oui – aucune diode externe nécessaire |
| Protection inversion polarité | Non – diode externe recommandée |
| Température de fonctionnement | –40°C à +85°C |
| Dimensions du module | 116 × 52 × 15 mm |
| Poids | 300 g |
Instructions de configuration et d’utilisation
- Connectez la source d’alimentation aux bornes d’entrée (Vin+ et Vin–) en respectant la polarité. La tension d’entrée doit être comprise entre 8V et 60V DC.
- Avant de connecter la charge, réglez la tension de sortie souhaitée en tournant le potentiomètre de tension tout en mesurant la valeur avec un multimètre aux bornes Vout+ et Vout–.
- Réglez la limite de courant via le potentiomètre dédié, en partant de la valeur minimale (0,5A) et en augmentant progressivement jusqu’à la valeur requise (maximum 20A).
- Connectez la charge uniquement après avoir correctement réglé la tension de sortie pour éviter toute surtension sur vos appareils.
- Surveillez la température lors d’utilisations intensives. Au-delà de 600W en continu, ajoutez un ventilateur actif pour garantir une durée de vie optimale.
- Vérifiez périodiquement le fusible 20A en entrée et remplacez-le s’il a sauté suite à un court-circuit.
Contenu du colis
- 1 × Module convertisseur DC-DC Step-Up Boost 1200W 20A
- 1 × Fusible 20A (pré-installé en entrée)
Questions fréquentes
Puis-je utiliser ce convertisseur pour charger une batterie 48V depuis un panneau solaire 12V ?
Oui. Réglez la tension de sortie sur la valeur de charge nécessaire (ex: 54,6V pour du Li-Ion 48V) et limitez le courant selon la capacité de votre batterie. Assurez-vous que le panneau solaire fournit suffisamment de courant à la tension d’entrée pour couvrir la puissance demandée.
Un refroidissement supplémentaire est-il nécessaire à pleine puissance ?
Oui. Au-delà de 600–700W en continu, l’ajout d’un ventilateur est indispensable. Le dissipateur thermique intégré ne suffit pas pour les fortes charges ou les températures ambiantes élevées ; le refroidissement actif prolonge considérablement la durée de vie du module.
Puis-je mettre plusieurs modules en parallèle pour augmenter la puissance ?
Cela n’est pas recommandé sans modifications spécifiques. Les légères différences de tension entre les modules provoquent un déséquilibre de courant. Pour des puissances supérieures, privilégiez un module unique plus puissant ou un contrôleur dédié à la mise en parallèle.
Que se passe-t-il si la tension d’entrée est égale à la tension de sortie souhaitée ?
Le module ne fonctionnera pas correctement. Il s’agit d’un convertisseur exclusivement « step-up » (élévateur) : la tension de sortie doit toujours être supérieure à la tension d’entrée. Pour des tensions égales ou inférieures, vous aurez besoin d’un convertisseur « buck » ou « buck-boost ».
Que se passe-t-il en cas d’inversion de polarité ?
Le module ne possède pas de protection interne contre l’inversion de polarité et peut être endommagé de manière permanente. Il est fortement conseillé d’ajouter une diode Schottky ou un MOSFET de protection en entrée en cas de risque d’erreur de câblage.
