Relais temporisé 12V avec double affichage : le contrôle précis pour tous vos projets d’automatisation
Besoin de déclencher une pompe après 10 secondes, d’arrêter un moteur à intervalle fixe ou de créer un cycle répétitif autonome ? Ce module relais temporisé programmable 12V, doté d’un double affichage LED, vous offre un contrôle rigoureux, une lecture instantanée et une mémorisation automatique de vos réglages, même en cas de coupure de courant.
Note : Les paramètres configurés sont enregistrés automatiquement en cas de coupure de l’alimentation, garantissant une reprise immédiate du cycle dès le rétablissement du courant.
Pourquoi choisir ce modèle ? (Avantages clés) :

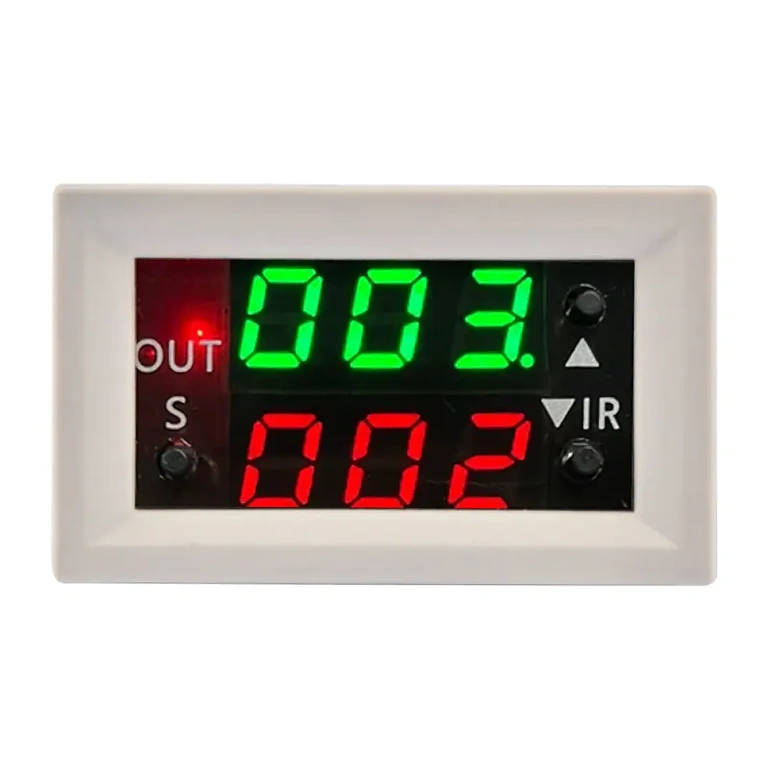

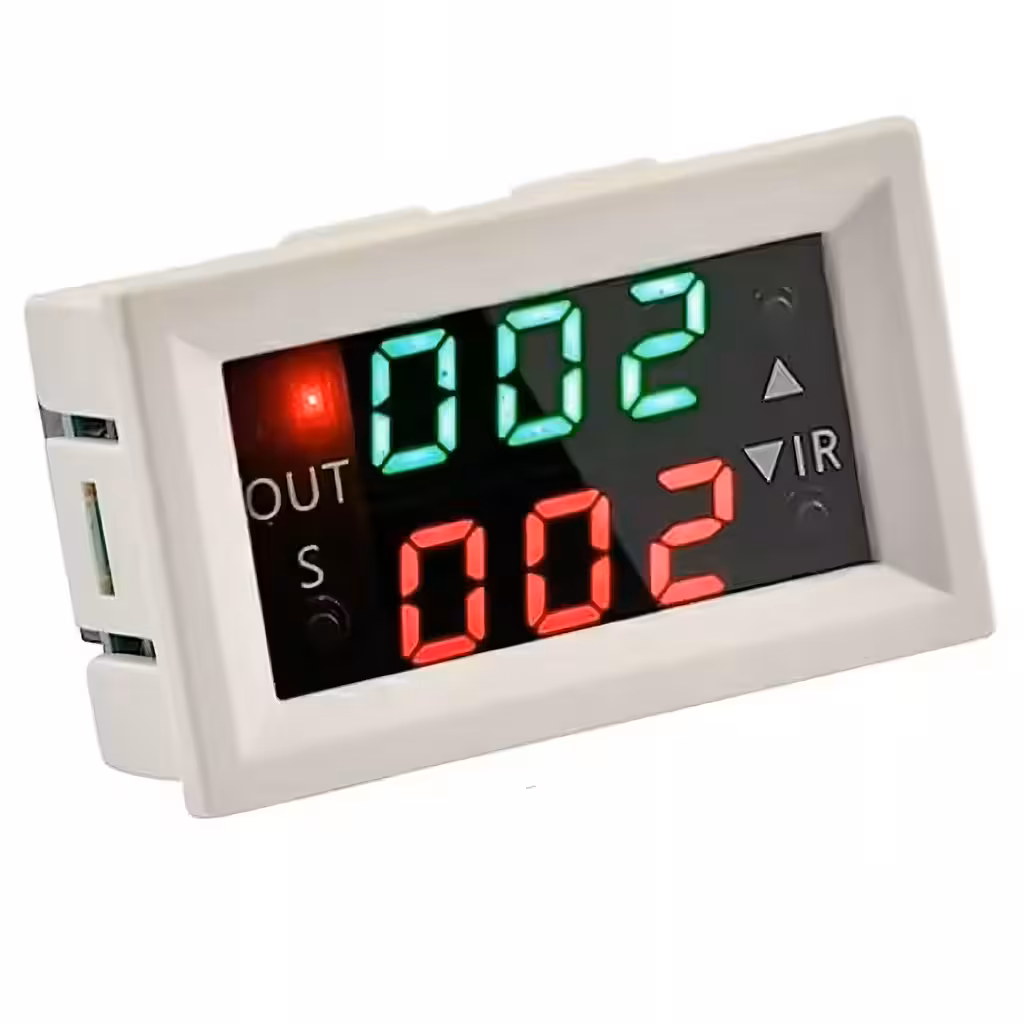

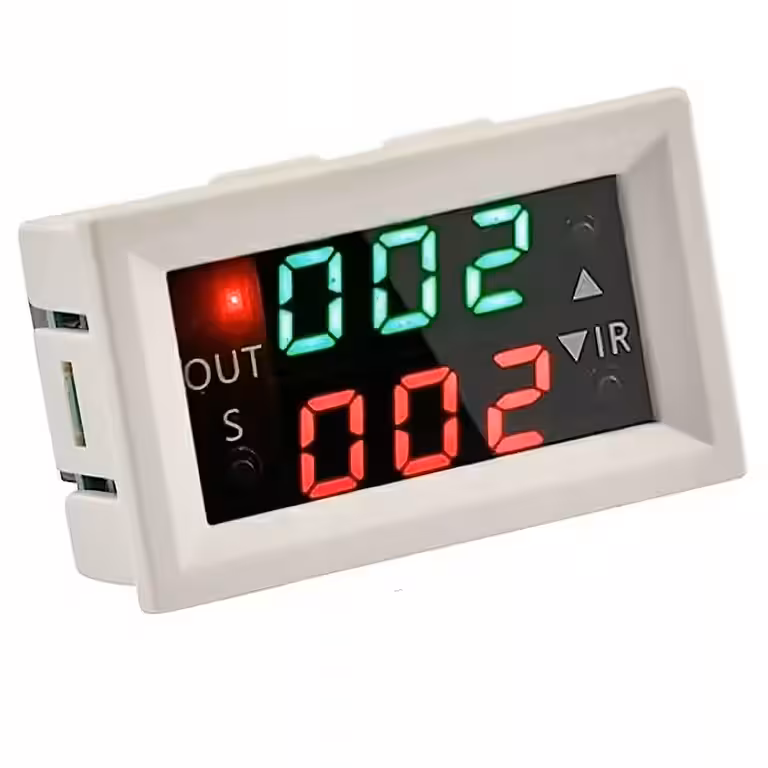

- Double affichage LED couleur — Vert pour T1, rouge pour T2, visibles simultanément pour une lecture claire de l’intervalle en cours.

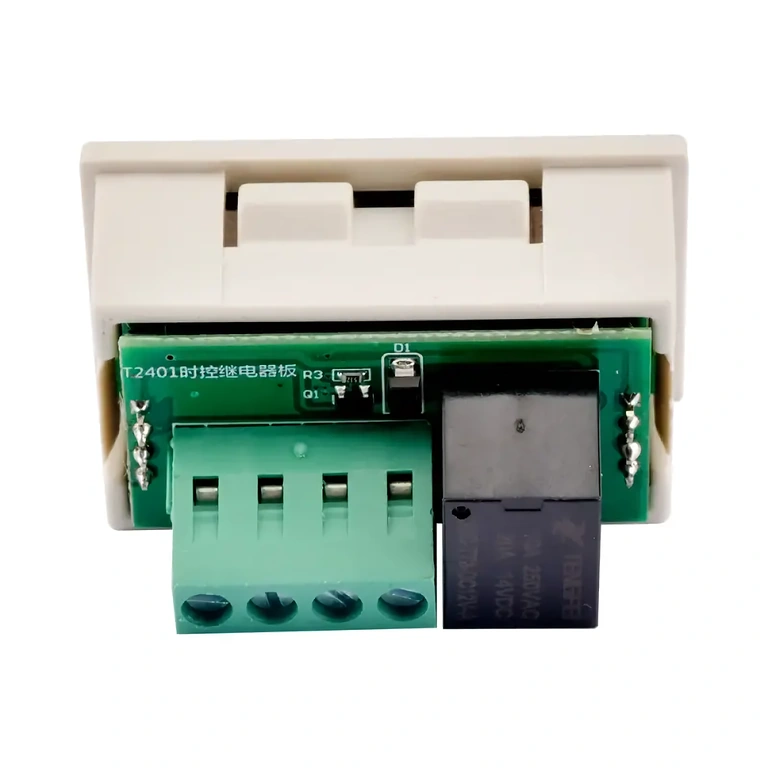

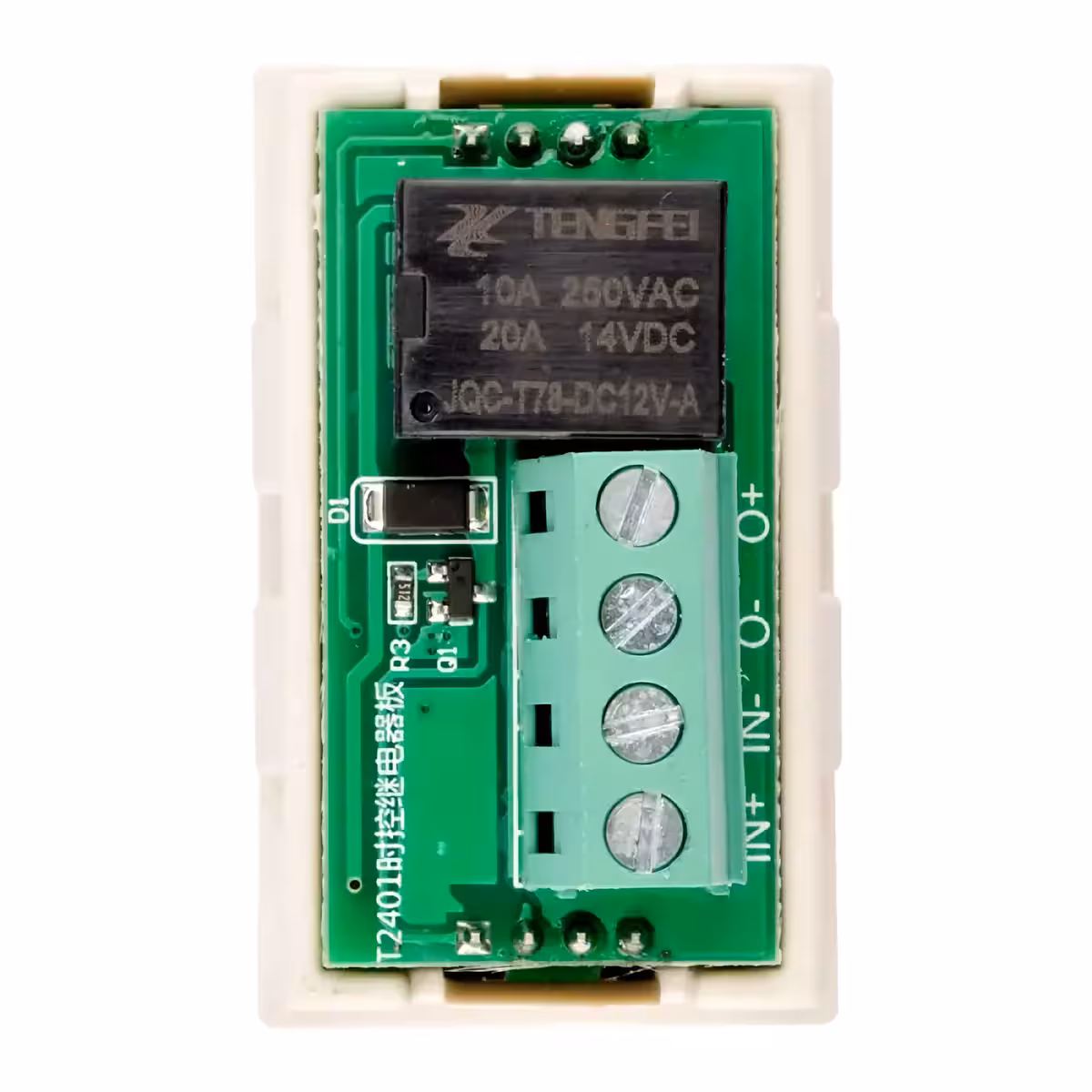

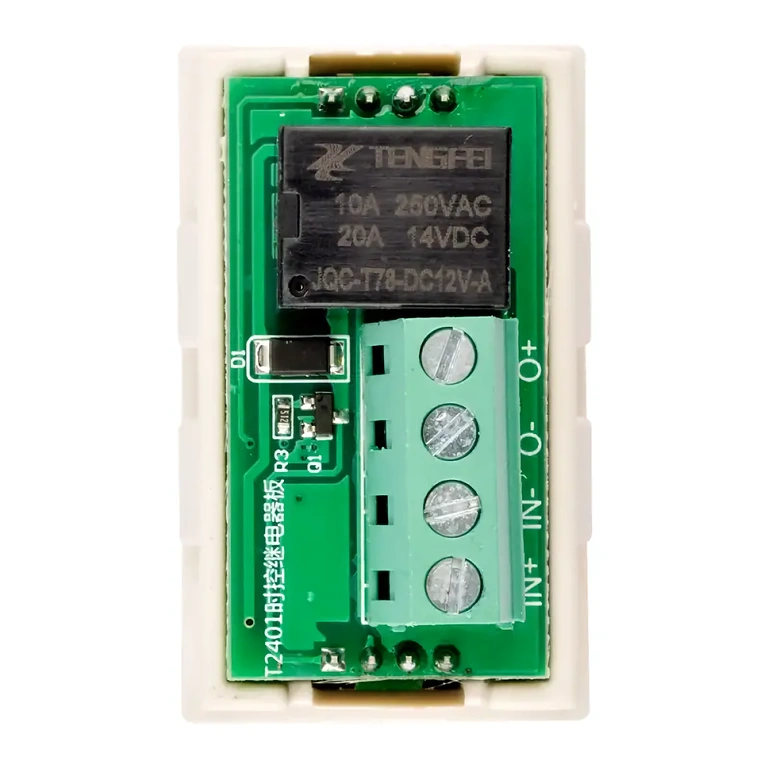

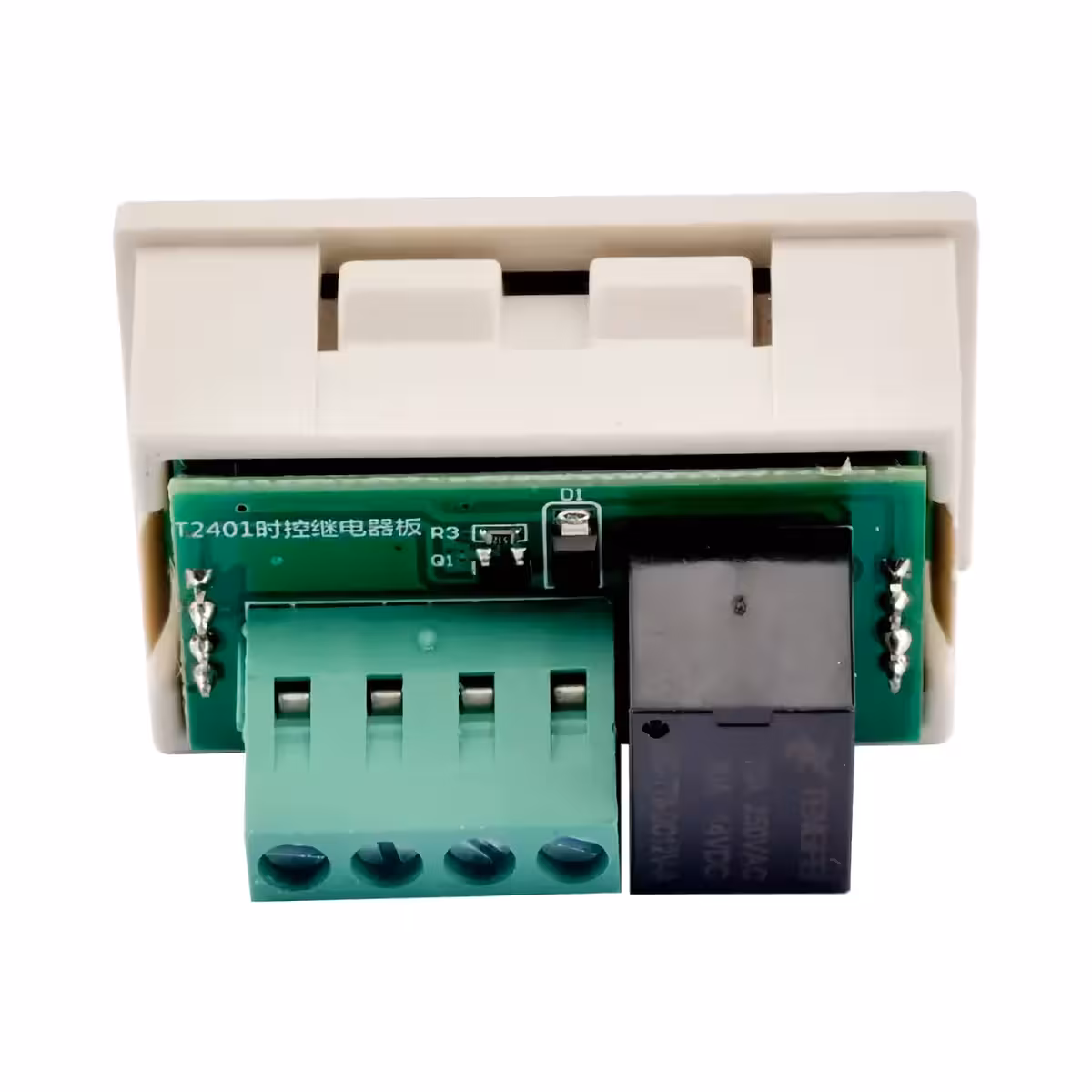

- Relais haute capacité 20A — Pilotez moteurs, pompes, électrovannes et ventilateurs en toute sérénité ; deux fois plus puissant que les modules standards de 10A.

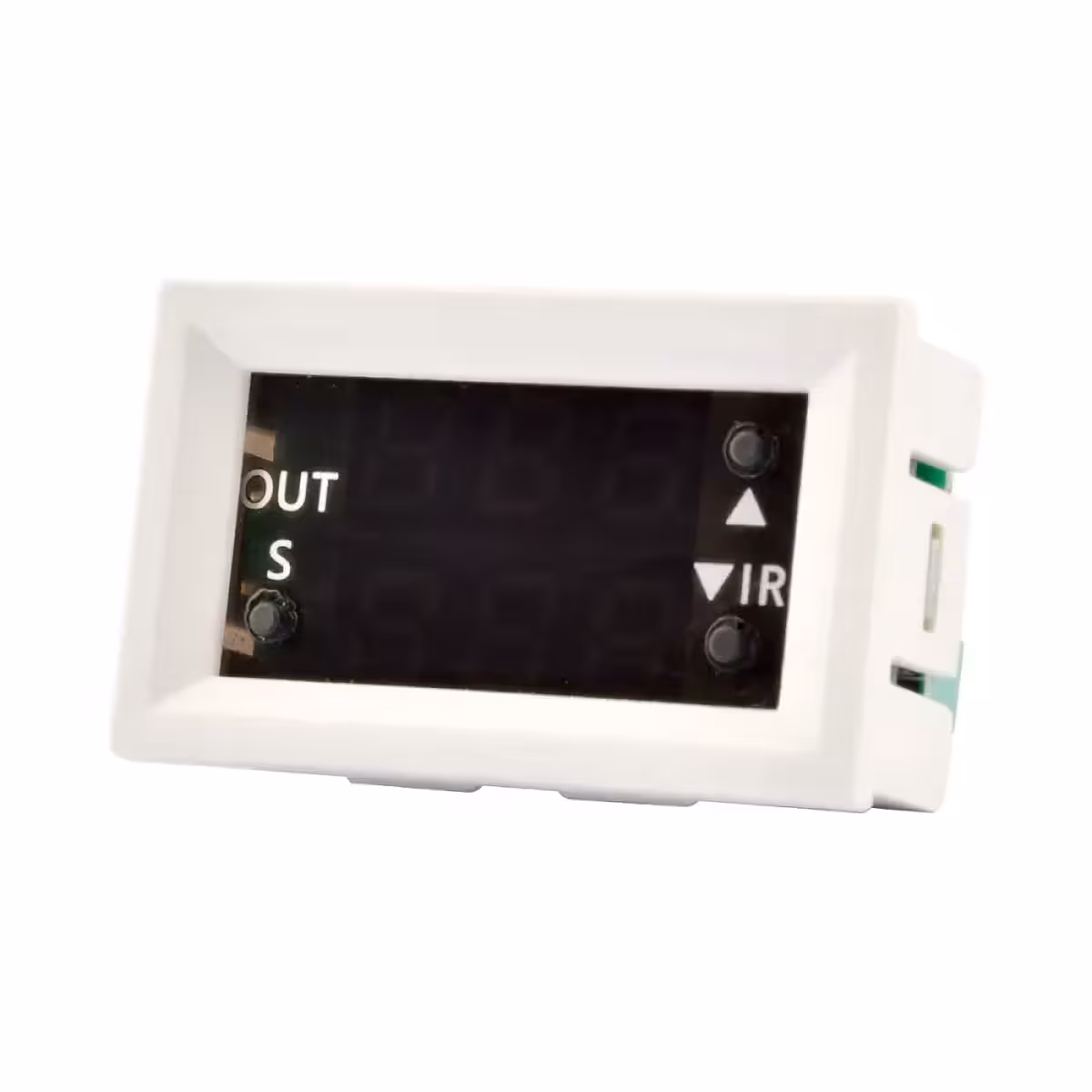

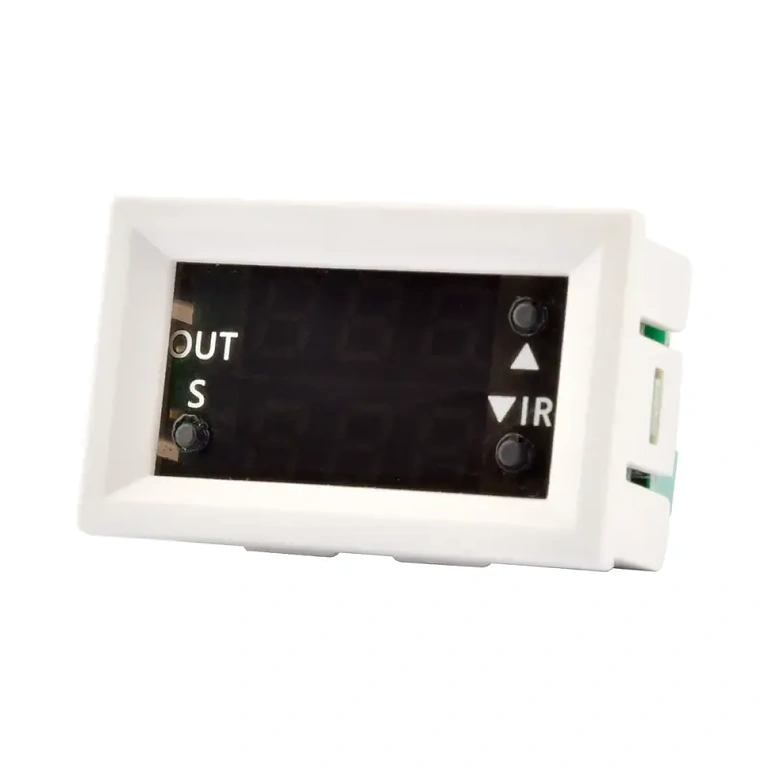

- 3 modes de fonctionnement — Mode Délai pour une action unique différée, Timing pour une durée contrôlée, et Boucle pour des cycles infinis sans intervention manuelle.
- Plage de réglage étendue — De 0 à 999 secondes, minutes ou heures ; idéal pour les impulsions courtes comme pour les processus longs.
- Mémoire non volatile — Le module reprend exactement là où il s’est arrêté après une coupure de courant ; aucun besoin de reprogrammation.
- Verrouillage des réglages (P3) — Empêche toute modification accidentelle dans les installations permanentes ou les environnements partagés.

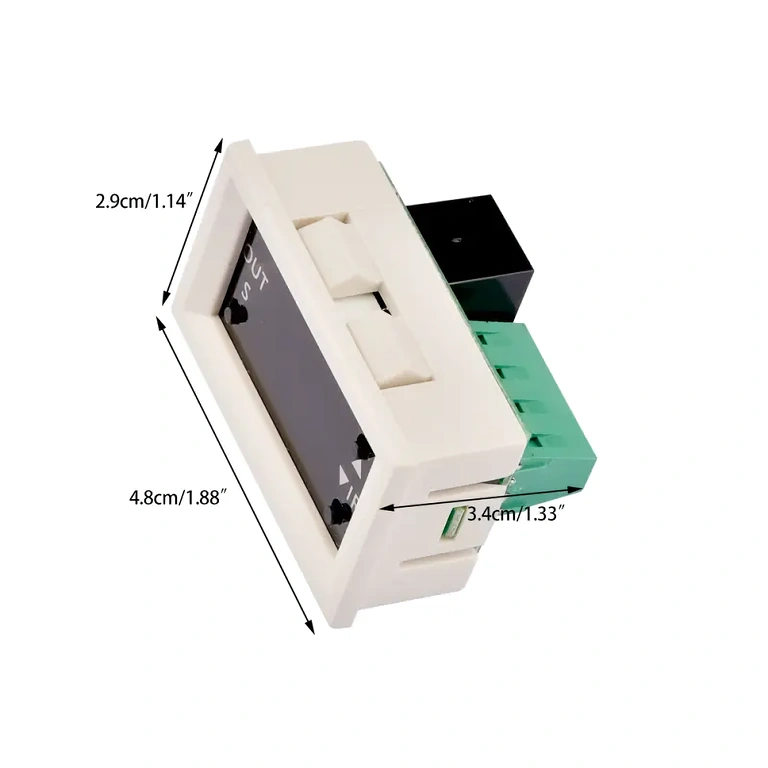

- Format compact et encastrable — Dimensions de 47,6 × 28,6 × 33,2 mm, conçu pour une intégration facile dans les panneaux de commande ou boîtiers industriels.
Détails techniques et performances
Le cœur de ce module est un microcontrôleur de précision qui gère indépendamment les deux intervalles de temps et maintient une synchronisation parfaite de l’affichage. La fonction P2 (priorité de commutation) vous permet de définir si le cycle démarre avec le relais activé ou désactivé — un détail crucial pour éviter les impulsions indésirables lors de la mise sous tension. Les trois boutons physiques (S, △, ▽) offrent une réponse tactile précise, permettant une navigation rapide dans les menus, même avec des gants.
| Paramètre | Valeur / Détail |
|---|---|
| Tension d’alimentation | 12V DC |
| Courant max du relais | 20A |
| Plage de temporisation | 0 – 999 secondes / minutes / heures |
| Modes de fonctionnement | Délai, Timing, Boucle (cycle répétitif) |
| Affichage | LED numérique double (vert T1 + rouge T2) |
| Mémoire des réglages | Non volatile — sauvegarde automatique |
| Boutons de commande | 3 (S, △, ▽) |
| Dimensions du module | 47,6 × 28,6 × 33,2 mm |
| Dimensions d’encastrement | 45 × 26,1 mm |

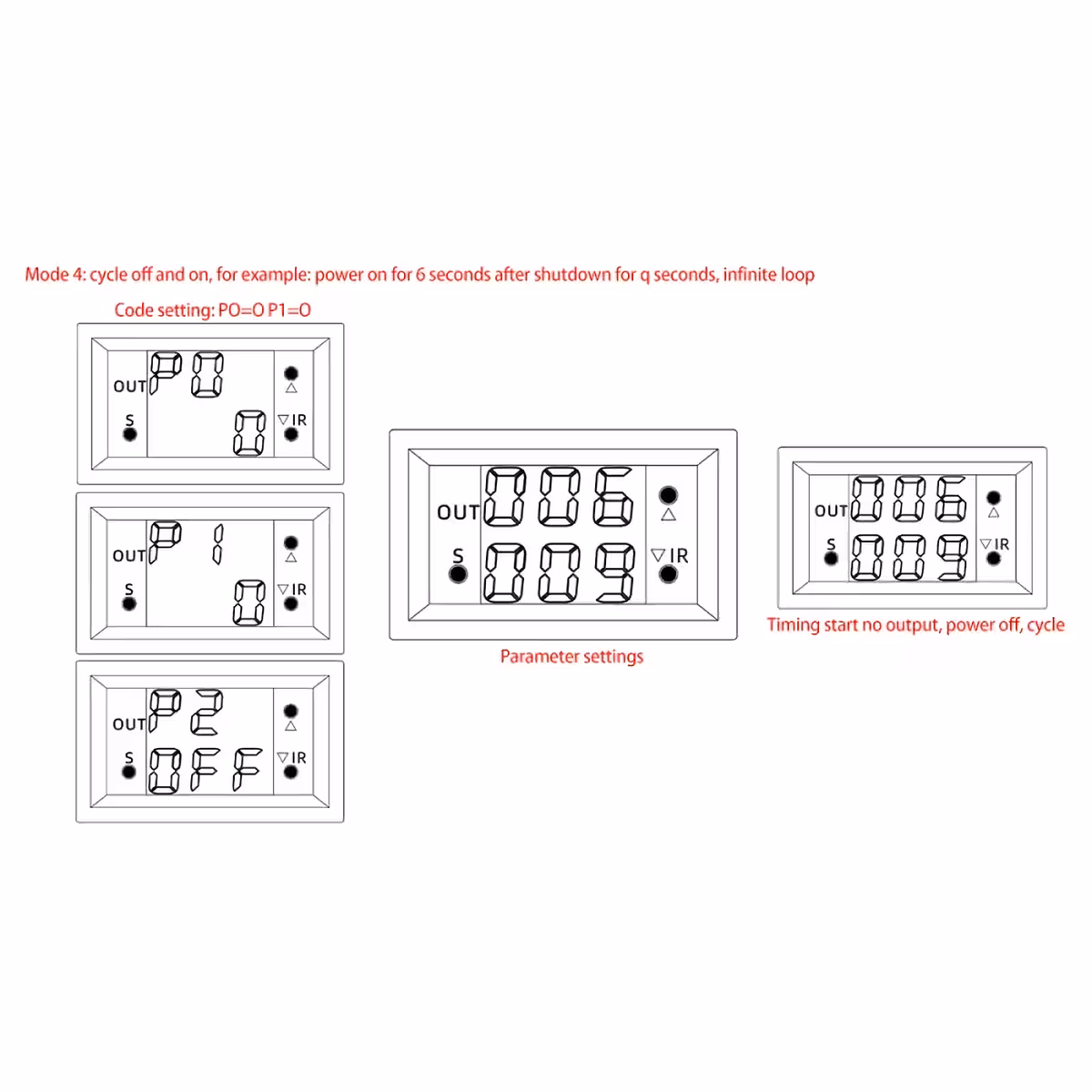

Guide de programmation et utilisation
- Maintenez le bouton « S » enfoncé pendant 6 secondes pour accéder au menu de configuration.
- Utilisez les touches « △ » ou « ▽ » pour ajuster les valeurs ; appuyez sur « S » pour valider et passer au paramètre suivant.
- P0 – Unité de temps pour le Temps 1 (affichage vert) : P0-0 = secondes | P0-1 = minutes | P0-2 = heures.
- P1 – Unité de temps pour le Temps 2 (affichage rouge) : P1-0 = secondes | P1-1 = minutes | P1-2 = heures.
- P2 – Priorité de commutation : P2-on = démarrage activé | P2-off = démarrage désactivé.
- P3 – Verrouillage des réglages : P3-0 = déverrouillé | P3-1 = verrouillé (protection contre les modifications).
- Appuyez 2 fois sur « S » pour accéder à l’interface de réglage des durées : affichage vert = Temps 1, affichage rouge = Temps 2.
- Exemple démarrage différé (6s) : réglez P1-0, vert : 000, rouge : 006.
- Exemple arrêt différé (5s) : réglez P0-0, vert : 005, rouge : 000.

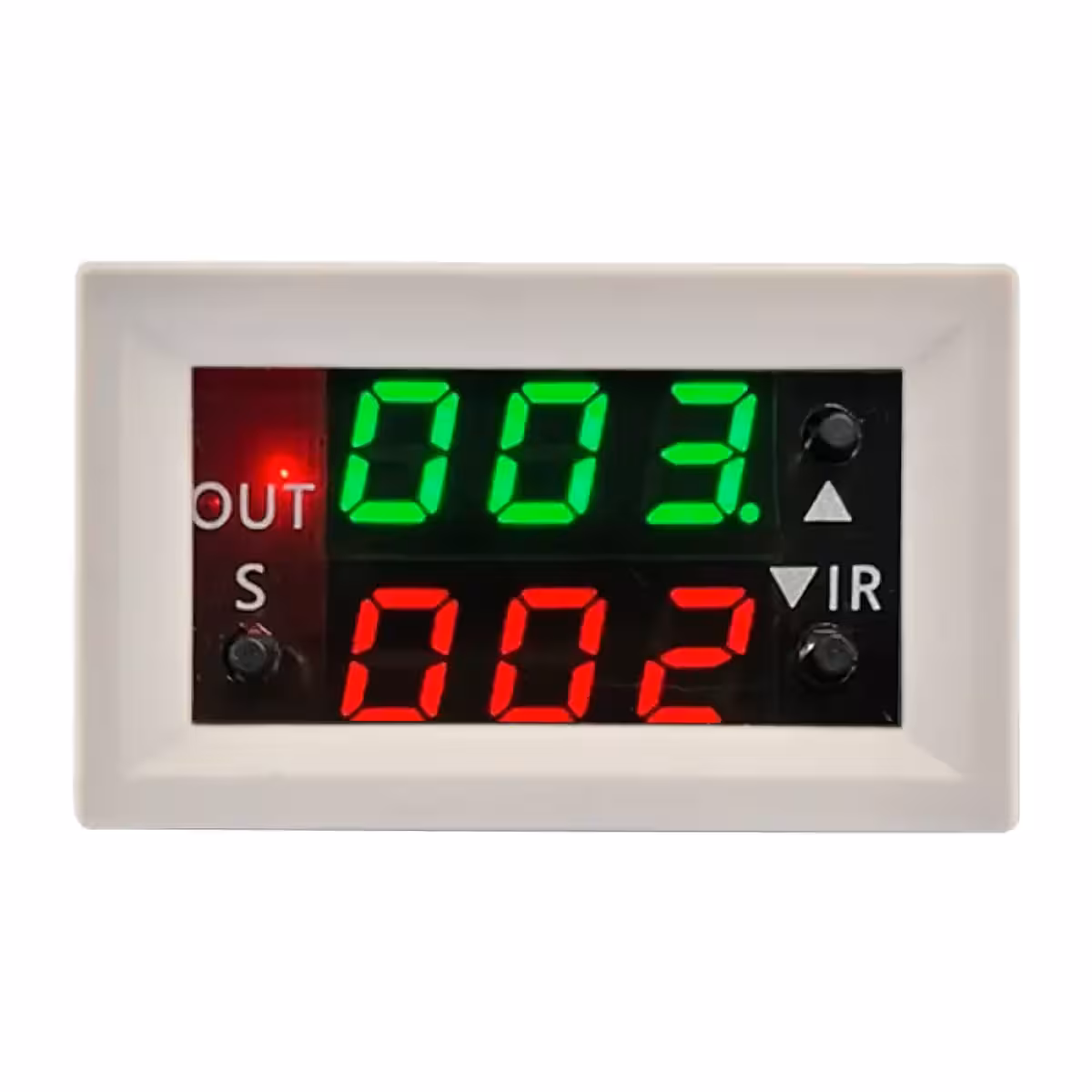

- Exemple cycle infini (3s ON / 2s OFF) : réglez P0-0, P1-0, P2-ON, vert : 003, rouge : 002.
Contenu du colis
- 1 x Module relais temporisé programmable 12V avec double affichage LED
Questions fréquentes
Que deviennent les réglages en cas de coupure de courant ?
Le module est équipé d’une mémoire non volatile qui sauvegarde automatiquement tous vos paramètres. Au retour du courant, le dispositif reprend son fonctionnement là où il s’est arrêté, sans aucune reprogrammation nécessaire.
Puis-je utiliser ce module pour piloter un moteur à courant continu ?
Absolument. Le relais intégré supporte des charges allant jusqu’à 20A, ce qui le rend parfaitement adapté aux moteurs DC, petites pompes, ventilateurs ou électrovannes, tant que la consommation reste dans cette limite.
Quelle est la différence entre le mode Délai et le mode Boucle ?
Le mode Délai déclenche le relais une seule fois après l’intervalle défini. Le mode Boucle crée un cycle répétitif infini, alternant entre l’état actif (T1) et inactif (T2), idéal pour l’éclairage intermittent ou les processus cycliques.
Le module peut-il être alimenté en 24V ?
Non, ce modèle est conçu exclusivement pour une alimentation 12V DC. L’application d’une tension supérieure pourrait endommager le circuit de manière irréversible. Pour du 24V, un modèle spécifique ou un convertisseur DC-DC est requis.
Quelle est la précision de la temporisation ?
Grâce au microcontrôleur intégré, le module offre une précision élevée à la seconde près. Pour les intervalles longs (heures), la dérive est négligeable pour la plupart des applications d’automatisation courantes.
