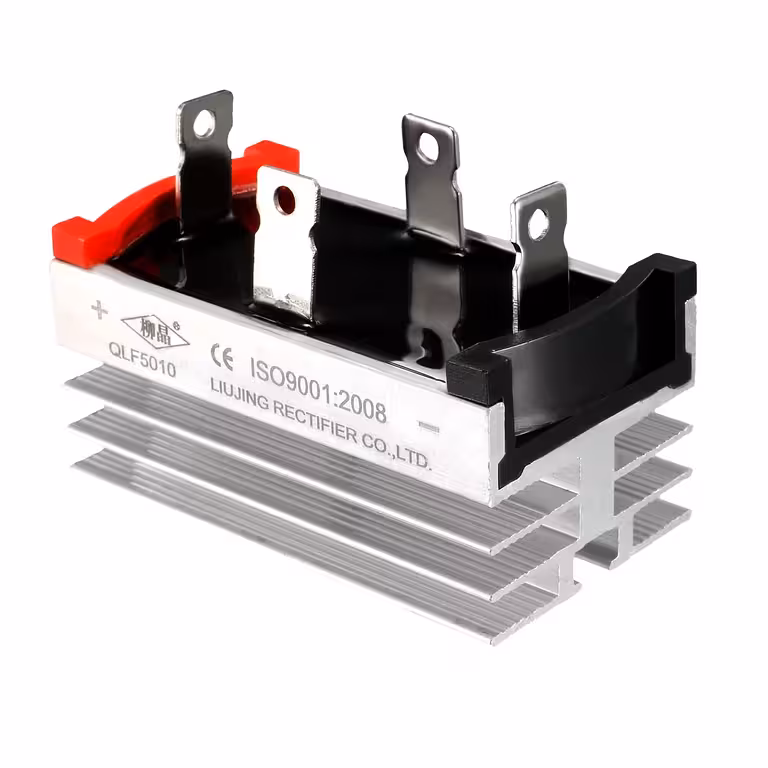

Pont redresseur monophasé 50A 1200V – Redressement AC-DC stable avec dissipateur intégré pour applications industrielles

Vous avez besoin d’une conversion AC-DC efficace pour des courants élevés, sans compromis sur la gestion thermique ? Ce pont redresseur monophasé 50A 1200V est la solution idéale : il délivre un courant continu stable, supporte des charges intensives et ne surchauffe pas, même en utilisation prolongée. Conçu pour répondre aux exigences des environnements industriels.

Note : Ce produit est destiné aux utilisateurs possédant des compétences en électronique et en électrotechnique. Veuillez vérifier la compatibilité avec votre circuit avant toute installation.

Pourquoi choisir ce pont redresseur ? (Avantages clés) :

Courant nominal de 50A — supporte des charges continues sans dégradation, idéal pour les chargeurs industriels ou les alimentations de puissance.
Tension inverse de crête de 1200V — offre une marge de sécurité importante (plus de 5x la tension réseau 230V) pour protéger vos composants contre les pics de tension transitoires.
Configuration en pont de Graetz (4 diodes) — assure un redressement double alternance, réduisant considérablement l’ondulation résiduelle par rapport à un redressement simple alternance.
Dissipateur thermique intégré — maintient la température de jonction dans des limites sécurisées sans nécessiter de refroidissement externe dans des conditions standards, prolongeant ainsi la durée de vie du composant.
Compatibilité 230V et 400V AC — parfaitement adapté aux réseaux monophasés standards en Europe.

Détails et performances

Ce pont fonctionne sur le principe du redressement double alternance : les deux alternances de la tension alternative sont converties en courant continu. Résultat : un signal DC plus stable, avec une ondulation réduite et une meilleure efficacité énergétique.

La tension inverse de crête de 1200V est un atout majeur : dans les installations industrielles, les pics de tension peuvent rapidement dépasser les valeurs nominales. Cette marge étendue protège votre matériel là où d’autres composants pourraient céder. Le dissipateur thermique intégré complète l’ensemble en dissipant efficacement la chaleur sans nécessiter d’accessoires supplémentaires en conditions normales d’utilisation.

Paramètre	Valeur / Détail
Type de produit	Pont redresseur / Pont de diodes
Configuration	Monophasé, 4 diodes (pont de Graetz)
Courant nominal	50A
Tension inverse maximale	1200V
Type de refroidissement	Dissipateur thermique intégré
Fonction principale	Conversion courant alternatif (AC) en courant continu (DC)
Type de redressement	Double alternance (full-wave)
Domaine d’application	Industriel, alimentations, convertisseurs, chargeurs de batterie

Contenu du colis

1 x Pont redresseur monophasé 50A 1200V avec dissipateur intégré

Questions fréquentes

Quel est le rôle d’un pont redresseur et pourquoi 4 diodes ?

Il convertit le courant alternatif (AC) du réseau en courant continu (DC) nécessaire aux circuits électroniques. La configuration en pont de Graetz avec 4 diodes permet d’exploiter les deux alternances du signal AC, offrant ainsi un courant continu plus stable et plus efficace.

Un refroidissement supplémentaire est-il nécessaire ?

Dans des conditions normales, le dissipateur intégré suffit. Si vous travaillez proche de la limite des 50A ou dans un environnement à température ambiante élevée (plus de 40°C), assurez-vous de prévoir une ventilation adéquate ou montez le composant dans un boîtier ventilé.

Est-il compatible avec les applications triphasées ?

Non. Ce pont est conçu exclusivement pour les circuits monophasés. Pour le triphasé, il est nécessaire d’utiliser un pont redresseur triphasé à 6 diodes.

Convient-il aux chargeurs de batteries industriels ?

Oui. Son courant nominal de 50A et sa stabilité thermique en font un choix privilégié pour les chargeurs de batteries, les alimentations réglables et les convertisseurs AC-DC de puissance.

Fonctionne-t-il sur un réseau 400V ?

Le pont supporte des tensions inverses allant jusqu’à 1200V, il est donc compatible avec le 230V monophasé et le 400V monophasé (phase-phase). Il ne doit pas être connecté directement à une source triphasée.
