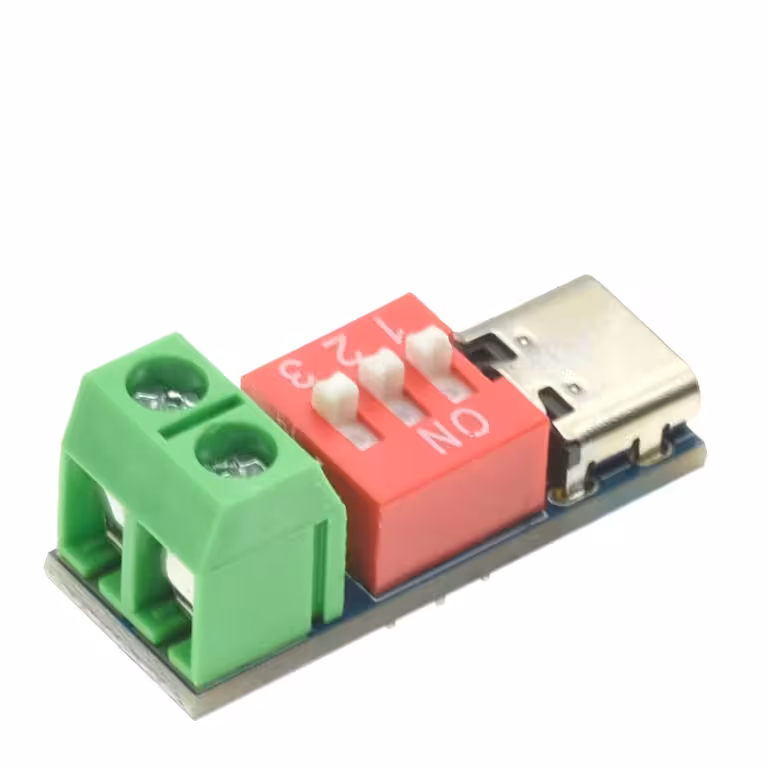

Modules Trigger USB Type-C PD QC – Obtenez une tension fixe depuis n’importe quel chargeur, sans soudure
Besoin de 12V ou 20V à partir d’un chargeur USB-C, sans pour autant concevoir un régulateur de tension complexe ? Ces modules trigger USB Type-C PD QC négocient automatiquement la tension avec votre source d’alimentation pour la délivrer directement sur les broches de sortie. Il vous suffit de sélectionner la tension souhaitée via le DIP switch, de brancher votre chargeur et de vérifier la sortie : en moins d’une minute, vous disposez de l’alimentation idéale pour vos projets.
Note : Mesurez toujours la tension de sortie avec un multimètre avant de connecter votre appareil, afin de confirmer que la tension négociée correspond bien à votre réglage.
Pourquoi choisir ce lot ? (Avantages clés) :
- Sélecteur matériel par DIP switch — choisissez entre 5V, 9V, 12V, 15V et 20V instantanément, sans firmware, programmateur ni ligne de code ; tout est mécanique.
- Compatibilité multi-protocoles — prend en charge PD3.0, PD2.0, QC et BC1.2, garantissant un fonctionnement avec la grande majorité des chargeurs modernes pour ordinateurs portables, smartphones ou stations de travail.
- Puissance jusqu’à 100W — une capacité suffisante pour alimenter un mini-PC, des rubans LED haute puissance ou tout projet embarqué exigeant, selon les capacités de votre source.
- Connecteur Type-C réversible — détection automatique de la polarité, fini les soucis de sens de branchement ; aucun risque d’inversion.
- Format compact (11 × 28 mm) — s’intègre facilement dans n’importe quel boîtier DIY ou projet sans modification structurelle.
- Double protection intégrée — les sécurités contre les surtensions et la surchauffe protègent à la fois le module et le circuit alimenté.
- Lot de 2 unités — idéal pour avoir une pièce de rechange ou pour alimenter deux circuits simultanément avec des tensions différentes.
Détails et Performances
Ce module agit comme un PD decoy trigger : il simule un appareil consommateur pour négocier avec la source USB-C la tension configurée via le commutateur DIP, sans aucune intervention logicielle. La tension d’entrée acceptée varie de 4V à 22V, et la sortie reste stable à la valeur sélectionnée tant que la source peut fournir le courant requis. Pour des puissances proches de 100W, assurez-vous que votre chargeur est certifié et que le module bénéficie d’une ventilation adéquate.
| Paramètre | Valeur / Détail |
|---|---|
| Tension d’entrée | 4V – 22V |
| Tension de sortie | 5V, 9V, 12V, 15V, 20V (réglable par DIP switch) |
| Puissance maximale | Jusqu’à 100W (selon la source) |
| Interface | USB Type-C PD |
| Protocoles supportés | PD3.0, PD2.0, QC, BC1.2 |
| Type de sélecteur | Commutateur DIP (DIP switch) |
| Détection de polarité | Automatique (réversible) |
| Protections intégrées | Surtension, surchauffe |
| Dimensions du module | 11 × 28 mm |
| Quantité | Lot de 2 modules trigger Type-C PD QC |
Instructions d’utilisation
- Consultez le tableau de configuration des DIP switchs fourni dans la documentation ou sérigraphié directement sur le PCB pour associer les positions des commutateurs à la tension souhaitée.
- Module déconnecté de toute source, réglez le DIP switch sur la position correspondant à la tension voulue (5V, 9V, 12V, 15V ou 20V).
- Branchez le module à un chargeur USB Type-C compatible PD/QC disposant d’une puissance suffisante pour votre application.
- Mesurez la tension de sortie au multimètre avant de brancher votre chargeur pour confirmer que la négociation a réussi.
- Connectez votre charge aux broches de sortie et vérifiez le bon fonctionnement.
Contenu du colis
- 2 × Module Trigger USB Type-C PD QC 100W avec sélecteur DIP switch
Questions fréquentes
Le module fonctionne-t-il avec n’importe quel chargeur USB-C ?
Non. Il nécessite un chargeur prenant en charge au moins l’un des protocoles PD3.0, PD2.0, QC ou BC1.2. Un chargeur standard 5V sans PD ne délivrera que 5V, quel que soit le réglage du DIP switch.
Puis-je alimenter un ordinateur portable ou un appareil de 65W–100W avec ce module ?
Oui, à condition que votre source USB-C supporte la puissance nécessaire et le protocole PD adéquat. Le module permet théoriquement jusqu’à 100W, mais la performance réelle dépend exclusivement des capacités de votre chargeur.
Ai-je besoin d’un logiciel ou d’un programmateur pour régler la tension ?
Absolument pas. Tout se règle matériellement via les commutateurs DIP. Aucun firmware, câble de programmation ou application n’est requis.
Que se passe-t-il si le chargeur ne supporte pas la tension sélectionnée ?
Le module négociera la tension disponible la plus proche que la source peut fournir. C’est pourquoi il est crucial de mesurer la sortie au multimètre avant de brancher votre circuit.
Un dissipateur thermique est-il nécessaire à forte puissance ?
Pour des charges proches de 100W, assurez une ventilation correcte autour du module. La protection contre la surchauffe intégrée coupera le module en cas de besoin, mais une bonne gestion thermique prolongera considérablement sa durée de vie.
