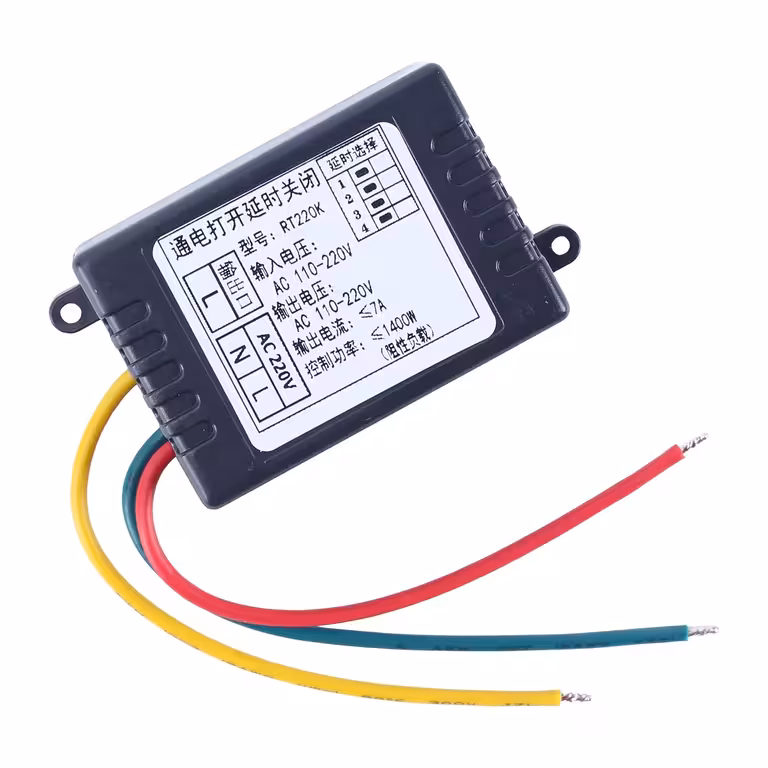

Relais temporisé analogique OFF-delay : arrêt automatique simple et efficace

Votre ventilateur de salle de bain reste allumé inutilement ? Vous oubliez souvent d’éteindre la lumière dans votre débarras ? Ce relais temporisé OFF-delay est la solution idéale : pas d’application complexe, pas de Wi-Fi, pas besoin de faire appel à un électricien. Il vous suffit de régler l’intervalle via le sélecteur rotatif, de le brancher sur le 220V, et le module gère l’extinction automatiquement.

Note : Ce module fonctionne exclusivement en mode OFF-delay (temporisation à l’ouverture) : le relais s’active instantanément dès la mise sous tension et se coupe automatiquement une fois le délai écoulé. Il ne s’agit pas d’un temporisateur de démarrage (ON-delay).

Pourquoi choisir ce modèle ? (Avantages clés) :

16 intervalles prédéfinis — de 1 minute à 8 heures (480 min), sélectionnables via un sélecteur rotatif précis, sans risque d’erreur.
Activation instantanée — le relais s’enclenche dès l’application de la tension, sans aucun temps de latence.
Courant de commutation de 7A — permet de piloter directement un ventilateur de salle de bain, une lampe ou un petit moteur sans relais auxiliaire.
Compatibilité AC 110–220V — fonctionne aussi bien sur les réseaux européens (230V) que sur les installations 110–120V.
Consommation ultra-faible (43mA) — peut rester branché en permanence sans impacter votre facture d’électricité.
LED témoin à double signal — allumée en continu lorsque la charge est active, clignotante une fois le cycle terminé.
Boîtier ignifugé, -25°C ~ +85°C — conçu pour résister dans des environnements variés comme les ateliers ou les locaux techniques.
Format compact : 57×35×20mm — s’intègre facilement dans vos tableaux électriques ou boîtes de dérivation.

Détails et Performances

Grâce à sa conception analogique, ce module ne nécessite aucune mise à jour de firmware, aucune pile à remplacer et aucune configuration logicielle complexe. Il vous suffit de choisir la position sur le sélecteur rotatif à 16 crans pour obtenir une répétition précise du cycle à chaque utilisation, sans dérive temporelle. Avec son contact de sortie de 7A, il est parfaitement adapté à la plupart des équipements domestiques et industriels légers : ventilateurs, éclairages LED ou fluorescents, petites pompes, chauffages ou humidificateurs. Son boîtier en plastique ignifugé offre une protection efficace contre la poussière et garantit une sécurité accrue.

Paramètre	Détail
Fonction de temporisation	OFF-delay (temporisation à l’arrêt)
Plage de temporisation	1–480 minutes (16 positions)
Intervalles disponibles	1, 3, 5, 10, 15, 25, 30, 40, 50, 60, 90, 120, 180, 240, 300, 480 min
Tension d’alimentation	AC 110–220V
Courant de commutation max.	7A
Consommation propre	43mA
Nombre de sorties	1 sortie relais
Indicateur LED	Fixe : relais actif \| Clignotant : temps écoulé
Température de fonctionnement	-25°C ~ +85°C
Humidité de fonctionnement	5% – 95% HR (sans condensation)
Dimensions avec boîtier	57 × 35 × 20 mm
Dimensions sans boîtier	44 × 28 × 16 mm
Matériau du boîtier	Plastique ignifugé, protection anti-poussière

Guide d’utilisation

Sélectionnez l’intervalle souhaité en tournant le sélecteur sur la position correspondante (1, 3, 5, 10, 15, 25, 30, 40, 50, 60, 90, 120, 180, 240, 300 ou 480 minutes).
Raccordez le module au secteur AC 110–220V en suivant le schéma de câblage fourni.
Dès la mise sous tension, le relais s’active immédiatement : la LED s’allume fixement et votre appareil se met en marche.
Une fois le temps écoulé, le relais se coupe automatiquement : la LED commence à clignoter et l’appareil s’éteint.
Pour relancer un cycle, coupez puis rétablissez l’alimentation : le module redémarre la temporisation à zéro.

Contenu du colis

1 × Module relais temporisé analogique OFF-delay 1–480 min, AC 110–220V
1 × Schéma de câblage / notice de connexion

Questions fréquentes

Quelle est la différence entre OFF-delay et ON-delay ?

Le mode OFF-delay (celui de ce module) active le relais immédiatement à la mise sous tension et l’éteint après le délai choisi. Le mode ON-delay, à l’inverse, attend la fin du délai pour activer le relais. Assurez-vous que le mode OFF-delay correspond bien à votre besoin.

Puis-je brancher directement un ventilateur ou une lampe 220V ?

Absolument. Le module supporte jusqu’à 7A sous 220V, ce qui est largement suffisant pour les ventilateurs de salle de bain standards (généralement inférieurs à 1A), les éclairages et les petits moteurs. Aucun relais externe n’est nécessaire.

Puis-je régler une durée intermédiaire, comme 45 minutes ?

Non. Le module propose 16 intervalles fixes. Il n’y a pas de réglage continu. Nous vous conseillons de choisir l’intervalle le plus proche de votre besoin (par exemple 40 ou 50 minutes).

Que signifie le clignotement de la LED ?

LED fixe = le relais est actif, l’appareil est alimenté. LED clignotante = le temps est écoulé, le relais est coupé, l’appareil n’est plus alimenté. Pour un nouveau cycle, coupez et remettez le courant.
