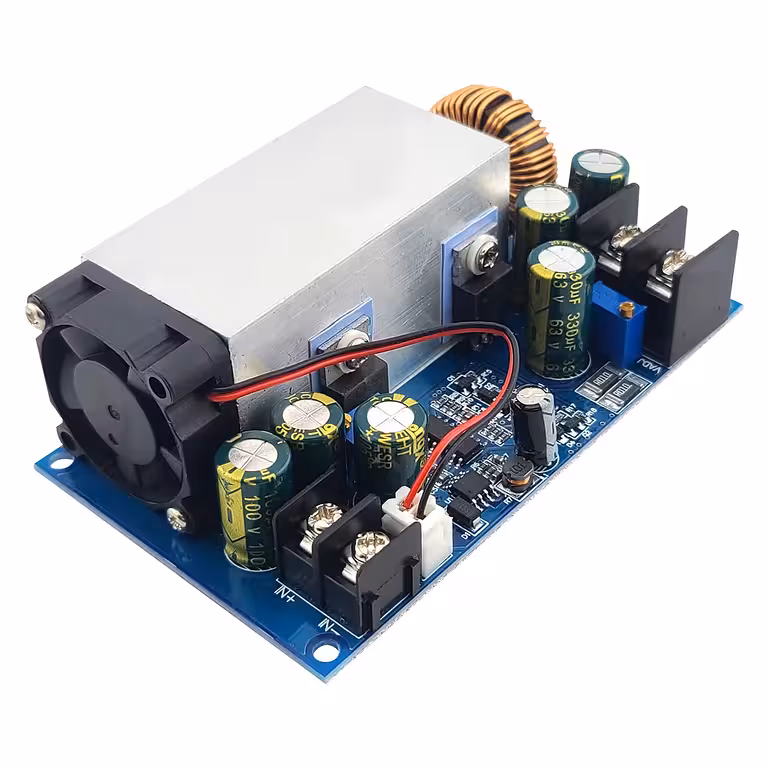

Convertisseur DC-DC Step-Down 600W 25A – réglage précis CV/CC pour alimentation et charge de batteries
Besoin d’abaisser une tension continue sans perte d’énergie par dissipation thermique et sans multiplier les modules ? Ce convertisseur DC-DC step-down 600W 25A centralise le contrôle de la tension et du courant dans un seul boîtier compact, avec un rendement atteignant 95 %.
Note : Ce module fonctionne exclusivement en mode step-down (abaisseur de tension). La tension de sortie doit impérativement être inférieure à la tension d’entrée. Ce module ne dispose pas de protection contre l’inversion de polarité.
Pourquoi choisir ce modèle ? (Avantages clés) :
- Double réglage CV/CC — contrôlez indépendamment la tension et le courant via un seul module, éliminant le besoin d’un limiteur de courant externe.
- Efficacité jusqu’à 95 % — une perte d’énergie minimale sous forme de chaleur, idéale pour une utilisation prolongée sans surchauffe lors de charges modérées.
- Large plage d’entrée 12–75V — compatible avec les panneaux solaires, redresseurs, batteries de voiture ou alimentations de laboratoire sans adaptateurs complexes.
- Sortie réglable 2.5–60V / 1–25A — polyvalent, il convient aussi bien à l’alimentation de modules Arduino qu’à la charge d’accumulateurs 48V ou au pilotage de petits moteurs.
- Potentiomètres multitours — un réglage de haute précision, bien plus stable et fin que les modèles classiques à un seul tour.
- Indicateur LED bleu — vérification visuelle immédiate de l’activation de la sortie sans avoir recours systématiquement au multimètre.
- Fréquence de commutation 80 kHz — ondulation réduite en sortie, composants de filtrage optimisés et signal plus propre pour les charges sensibles.
Détails et performances
La topologie buck (abaisseur) avec commutation à 80 kHz garantit un excellent équilibre entre efficacité et stabilité de la tension de sortie, maintenant une ondulation faible même sous forte charge. Bien que la puissance de crête soit de 600W, nous recommandons une utilisation continue limitée à 500W, particulièrement en l’absence de refroidissement actif. Le réglage s’effectue via deux potentiomètres multitours — VIADJ pour la tension et IADJ pour le courant — permettant un ajustement millimétré. La protection contre les courts-circuits est assurée par une limitation automatique en mode CC sans coupure totale du module. Attention : pour les charges inductives (moteurs, bobines, relais), l’installation d’une diode Schottky anti-retour en sortie est impérative.
| Paramètre | Valeur / Détail |
|---|---|
| Puissance maximale | 600W (500W recommandés en continu) |
| Courant de sortie | 1–25A réglable |
| Tension d’entrée | 12–75V DC |
| Tension de sortie | 2.5–60V DC (step-down uniquement) |
| Modes de fonctionnement | CV (tension constante) / CC (courant constant) |
| Efficacité | Jusqu’à 95 % |
| Fréquence de commutation | 80 kHz |
| Indicateur d’état | LED bleue (sortie active) |
| Protection court-circuit | Limitation automatique du courant (CC) |
| Protection inversion polarité | Non incluse |
| Applications compatibles | Batteries, petits moteurs, modules électroniques, alimentations réglables |
Instructions de configuration et d’utilisation
- Connectez votre source d’alimentation à l’entrée en respectant la polarité (+ et −) ; vérifiez impérativement au multimètre avant la mise sous tension.
- Réglez IADJ au minimum : tournez complètement dans le sens anti-horaire (environ 10 tours) avant de connecter la charge.
- Réglez VIADJ : sens horaire pour augmenter la tension, sens anti-horaire pour la réduire. Vérifiez la valeur au multimètre.
- Connectez la charge, puis augmentez progressivement IADJ jusqu’à atteindre l’intensité souhaitée en surveillant l’ampèremètre.
- Ne reliez pas la masse d’entrée à la masse de sortie sans connaître le schéma du circuit alimenté.
- Pour les charges inductives (moteurs, bobines), montez une diode Schottky anti-retour en parallèle avec la charge, cathode vers le pôle positif.
- Pour des charges proches de 500W, prévoyez un refroidissement actif (ventilateur) pour maintenir une température de fonctionnement sécurisée.
Contenu du colis
- 1 × Module DC-DC Step-Down 600W 25A CV/CC
Questions fréquentes
Puis-je utiliser ce convertisseur pour augmenter la tension ?
Non. Ce module est exclusivement un abaisseur de tension (step-down). La tension de sortie doit toujours être inférieure à la tension d’entrée. Pour une élévation de tension, un convertisseur boost est nécessaire.
Que se passe-t-il en cas d’inversion de polarité à l’entrée ?
Le module ne possède pas de protection contre l’inversion de polarité. Une erreur de branchement peut endommager irrémédiablement les composants internes. Vérifiez toujours la polarité avec un multimètre avant toute mise sous tension.
La diode anti-retour est-elle obligatoire pour charger des batteries ?
Oui. Sans elle, le courant peut refluer vers le module lorsque la source est déconnectée, ce qui détruirait les transistors internes. Utilisez une diode Schottky dimensionnée selon votre courant de travail.
Puis-je alimenter des moteurs DC directement avec ce module ?
Oui, à condition d’installer une diode Schottky anti-retour en parallèle avec le moteur. Le courant de démarrage ne doit pas excéder 25A et la puissance continue doit rester sous les 500W.
Quand est-il nécessaire d’ajouter un refroidissement supplémentaire ?
Pour des charges supérieures à 300W ou dans des environnements chauds, installez un ventilateur au-dessus du module. Sans refroidissement forcé, la température des composants grimpe rapidement, réduisant significativement la durée de vie du produit.
