Module relais 1 canal avec optocoupleur – Pilotez vos appareils 230V en toute sécurité depuis Arduino ou Raspberry Pi
Vous souhaitez commander une pompe, un éclairage ou un moteur 230V via une broche GPIO ? Sans isolation galvanique, une simple surtension peut instantanément détruire votre microcontrôleur. Ces modules relais équipés d’un optocoupleur créent une barrière électrique entre votre logique de commande et votre circuit de puissance. Peu importe ce qui se passe sur le circuit 230V, vos broches restent parfaitement protégées.
Note : Lors de la finalisation de votre commande, veuillez sélectionner la version souhaitée (5V ou 12V). Le lot contient 4 unités de la version choisie.
Pourquoi choisir ce lot ? (Avantages clés) :
- Isolation galvanique par optocoupleur — Le circuit de commande et le circuit de puissance sont totalement séparés ; un court-circuit sur la charge n’atteindra jamais vos broches GPIO.
- Trigger High/Low sélectionnable par cavalier — Modifiez la logique d’activation en 5 secondes, sans aucune modification de câblage ou de code source.
- Conception sécurisée — Si la ligne de commande est accidentellement déconnectée, le relais reste dans sa position par défaut, évitant tout déclenchement intempestif.
- Contacts 10A pour charges réelles — Supporte jusqu’à 250V AC / 10A et 30V DC / 10A ; idéal pour les éclairages, pompes, ventilateurs et petits moteurs domestiques ou industriels.
- Compatibilité universelle — Fonctionne avec Arduino, Raspberry Pi, ESP32, ARM, PIC, AVR, CNC et tout système disposant de broches numériques.
- Borniers à vis préinstallés — Câblage facile des bornes NC, C, NO, Coil+ et Coil- sans soudure ni adaptateur.
- Lot de 4 unités — Parfait pour les projets multi-canaux ou pour disposer de pièces de rechange dans vos systèmes critiques.
Détails et performances
L’optocoupleur intégré isole totalement la partie commande de la partie puissance. Le courant sur la ligne Trigger n’est que d’environ 5 mA (pour la version 5V), ce qui est parfaitement compatible avec les niveaux logiques des microcontrôleurs modernes sans résistance additionnelle. La bobine du relais est alimentée séparément en 5V DC ou 12V DC selon la version choisie, tandis que les contacts commutent des charges allant jusqu’à 250V AC / 10A. La version 5V s’intègre directement dans les projets alimentés par USB, tandis que la version 12V est idéale pour les systèmes automobiles, les tableaux de commande et les projets sur batterie 12V.
| Paramètre | Détail |
|---|---|
| Tension d’alimentation bobine | 5V DC ou 12V DC (selon la version choisie) |
| Charge maximale contacts | 250V AC / 10A, 30V DC / 10A |
| Type d’isolation | Optocoupleur |
| Courant ligne Trigger | ≈5 mA (modèle 5V) |
| Type de contacts | NC (Normalement Fermé) / C (Commun) / NO (Normalement Ouvert) |
| Entrées module | Coil +, Coil –, Trigger |
| Sélection trigger | Cavalier High-Level Trigger / Low-Level Trigger |
| Compatibilité | Arduino, Raspberry Pi, ESP32, ARM, PIC, AVR, MCU, CNC |
| Nombre de modules | 4 pièces |
| Type de module | 1 canal (Single Channel Relay Module) |
Instructions de programmation et d’utilisation
- Connectez Coil + et Coil – à la source d’alimentation correspondant à la version choisie (5V ou 12V DC).
- Reliez la broche Trigger à une sortie numérique de votre microcontrôleur (GPIO, broche numérique Arduino, etc.).
- Placez le cavalier sur la position souhaitée : High-Level Trigger (le relais s’active sur un signal HAUT) ou Low-Level Trigger (le relais s’active sur un signal BAS).
- Connectez votre charge aux bornes NC/C (circuit normalement fermé) ou NO/C (circuit normalement ouvert) selon vos besoins.
- Envoyez la commande numérique depuis votre code (ex: digitalWrite(pin, HIGH) sous Arduino IDE) pour piloter le relais.
Contenu du colis

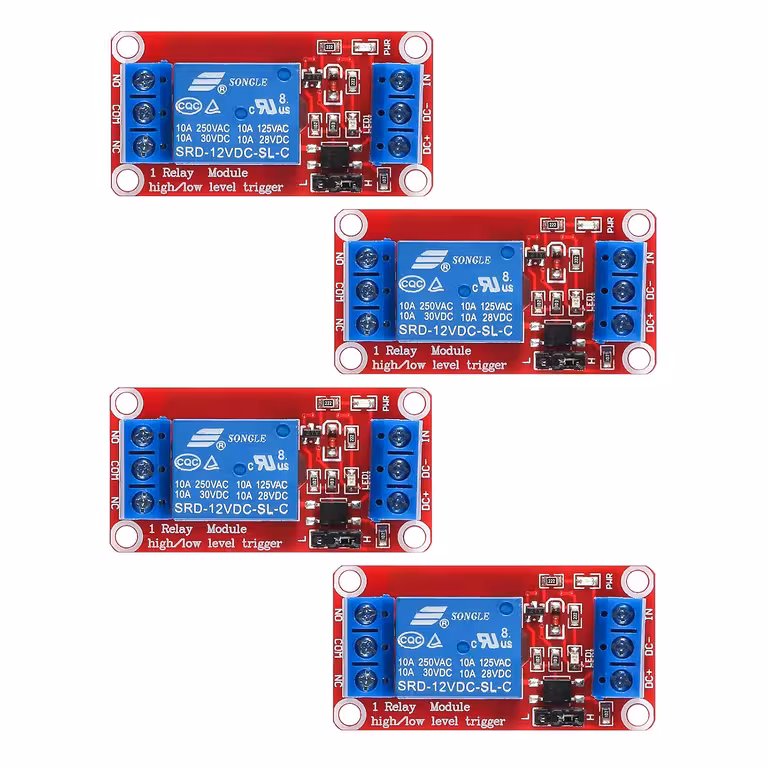

- 4 × Module relais 1 canal (5V ou 12V — selon votre choix)
- Borniers à vis préinstallés sur chaque module
Questions fréquentes
Est-ce compatible avec un signal 3.3V (ex: Raspberry Pi, ESP32) ?
Dans la plupart des cas, oui, l’optocoupleur accepte le 3.3V sur la ligne Trigger. Pour une fiabilité totale, vous pouvez utiliser un convertisseur de niveau logique 3.3V vers 5V. L’alimentation de la bobine doit impérativement rester en 5V ou 12V.
Quelle est la différence entre High-Level et Low-Level Trigger ?
En High-Level Trigger, le relais s’active lorsqu’il reçoit un signal HAUT. En Low-Level Trigger, il s’active sur un signal BAS (GND). Le changement se fait simplement en déplaçant le cavalier, sans modifier le câblage.
Puis-je contrôler des appareils 230V (ampoule, pompe) ?
Oui. Les contacts supportent 250V AC / 10A, ce qui couvre la majorité des usages domestiques. Respectez toujours les normes de sécurité électrique en vigueur lors de la manipulation de tensions secteur.
Puis-je contrôler les 4 modules avec le même Arduino ?
Absolument. Chaque module ne nécessite qu’une seule broche numérique. Un Arduino Uno dispose de 14 broches numériques, vous permettant de piloter les 4 modules indépendamment tout en conservant des entrées/sorties libres.
